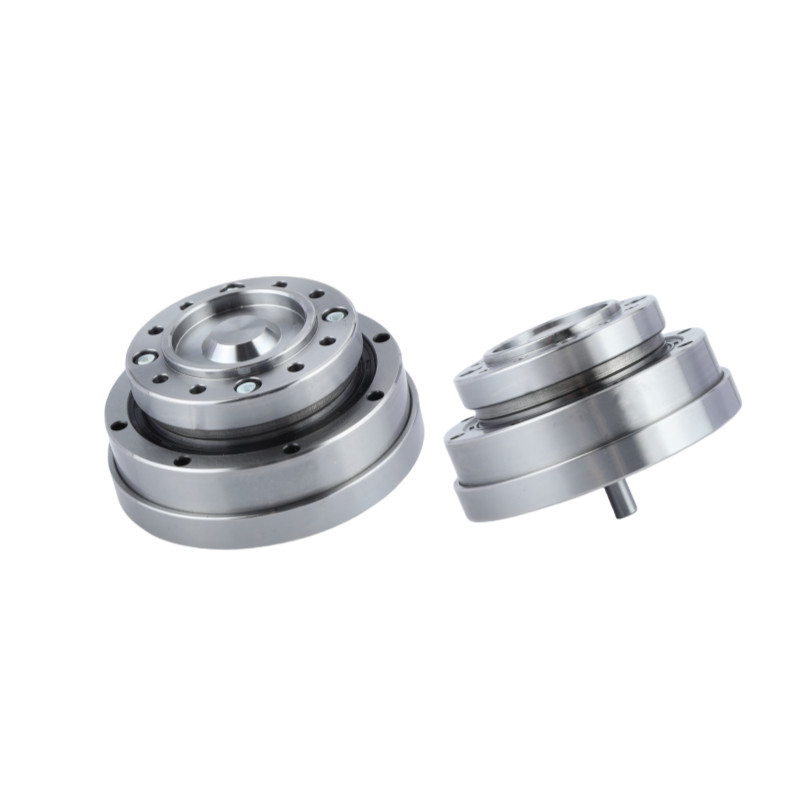

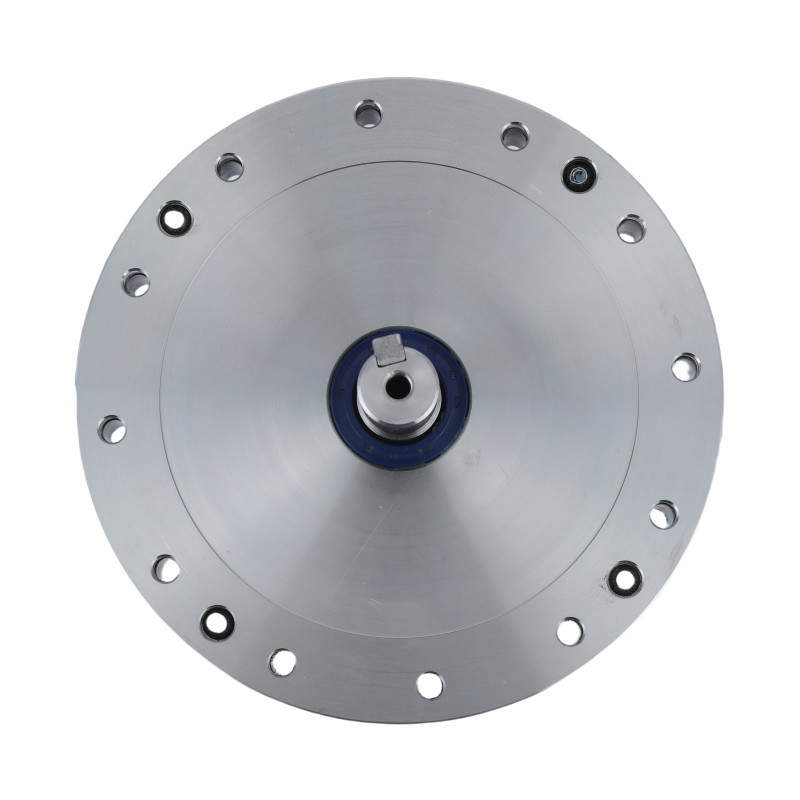

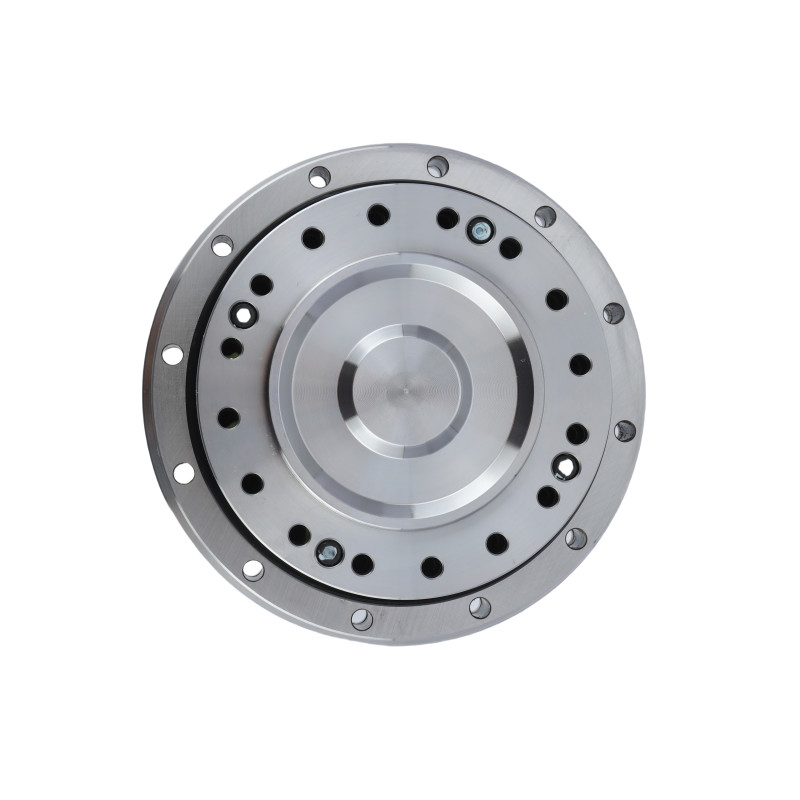

মেকানিক্যাল পাওয়ার ট্রান্সমিশনের জন্য সিলড স্ট্রেনওয়েভ হারমোনিক ড্রাইভ গিয়ারবক্স

মেকানিক্যাল পাওয়ার ট্রান্সমিশনের জন্য সিলড স্ট্রেনওয়েভ হারমোনিক ড্রাইভ গিয়ারবক্স

ট্রান্সমিশন হারমোনিক গিয়ারবক্স

মেকানিক্যাল হারমোনিক গিয়ারবক্স

যান্ত্রিক স্ট্রেনওভ গিয়ার

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

LHT-32-XX-U-IV

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
পণ্য:
মডেল 32 হারমোনিক রিডুসার
উপাদান:
ওয়েভ জেনারেটর, ফ্লেক্সপ্লাইন, সার্কুলার স্প্লাইন
হ্রাসকৃত অনুপাত:
50:1, 80:1, 100:1, 120:1
নেতিবাচক প্রতিক্রিয়া:
≤20 আর্ক সেকেন্ড
সর্বোচ্চ ইনপুট গতি:
4800 r/মিনিট
গড় ইনপুট গতি:
3500 r/মিনিট
জীবন নকশা:
15000 ঘন্টা
ওজন:
4 কেজি
প্রয়োগ:
হিউম্যানয়েড রোবট, প্রিন্টেড সার্কিট বোর্ড ম্যানুফ্যাকচারিং মেশিন, রোবট, সেমিকন্ডাক্টর ম্যানুফ্যাকচা
গ্যারান্টি:
১ বছর
বৈশিষ্ট্য:
উচ্চ গিয়ার অনুপাত, জিরো ব্যাকল্যাশ, উচ্চ নির্ভুলতা
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

উচ্চ নির্ভুলতা মডেল 32 সিলড হারমোনিক গিয়ার


পণ্যের বর্ণনা

হারমোনিক রিডাক্টরগুলি গতি নিয়ন্ত্রণ এবং যান্ত্রিক শক্তি সংক্রমণের ক্ষেত্রে তাদের নিজস্ব শ্রেণীতে রয়েছে।

টেনশন ওয়েভ রিডিউসার গিয়ারগুলি একক পর্যায়ে উচ্চ হ্রাস অনুপাত, শূন্য প্রতিক্রিয়া এবং উচ্চ নির্ভুলতার মতো সুবিধাগুলি সরবরাহ করে যা প্রচলিত গিয়ার ট্রেনগুলির সাথে তুলনা করা যায় না।

স্ট্রেন ওয়েভ গিয়ারিং ধাতুর স্থিতিস্থাপকতা ব্যবহার করে। হারমোনিক রিডাক্টর গিয়ারের তিনটি মৌলিক উপাদান রয়েছেঃ একটি তরঙ্গ জেনারেটর, একটি ফ্লেক্স স্প্লাইন এবং একটি বৃত্তাকার স্প্লাইন।

এটি কিভাবে কাজ করে

Flexspline এর ব্যাসার্ধ সামান্য ছোট এবং এর দাঁত সার্কুলার Spline এর চেয়ে দুইগুণ কম।তরঙ্গ জেনারেটরের উপবৃত্তাকার আকৃতির কারণে ফ্লেক্সপ্লাইনের দাঁতগুলি উপবৃত্তাকার বৃত্তাকার দুটি বিপরীত অঞ্চলে প্রবৃত্তাকার প্রধান অক্ষ জুড়ে জড়িত হয়. ওয়েভ জেনারেটরের প্রতি ১৮০ ডিগ্রি ঘড়ির কাঁটার দিক দিয়ে ঘড়ির কাঁটার দিকে ঘড়ির কাঁটার দিক থেকে এক দাঁত অগ্রসর হয়।ওয়েভ জেনারেটরের প্রতিটি সম্পূর্ণ ঘূর্ণন ঘড়ির কাঁটার দিক থেকে সিকুলার স্প্লিনের তুলনায় তার মূল অবস্থার থেকে দুই দাঁত দ্বারা ঘড়ির কাঁটার বিপরীতে চলতে থাকে

মেকানিক্যাল পাওয়ার ট্রান্সমিশনের জন্য সিলড স্ট্রেনওয়েভ হারমোনিক ড্রাইভ গিয়ারবক্স 0মেকানিক্যাল পাওয়ার ট্রান্সমিশনের জন্য সিলড স্ট্রেনওয়েভ হারমোনিক ড্রাইভ গিয়ারবক্স 1মেকানিক্যাল পাওয়ার ট্রান্সমিশনের জন্য সিলড স্ট্রেনওয়েভ হারমোনিক ড্রাইভ গিয়ারবক্স 2মেকানিক্যাল পাওয়ার ট্রান্সমিশনের জন্য সিলড স্ট্রেনওয়েভ হারমোনিক ড্রাইভ গিয়ারবক্স 3

স্পেসিফিকেশন

মডেল হ্রাস অনুপাত ইনপুট 2000r/min এ নামমাত্র টর্ক স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি ((গ্রীস) অনুমোদিত গড় ইনপুট ঘূর্ণন গতি ((গ্রীস) প্রতিক্রিয়া ওজন ডিজাইন লাইফ
Nm কেজিএফএম Nm কেজিএফএম Nm কেজিএফএম Nm কেজিএফএম r/min r/min আর্ক সেক কেজি ঘন্টা
32 50 99 10 281 29 140 14 497 51 4800 3500 ≤20 4 10000
80 153 16 395 40 217 22 738 75 15000
100 178 18 433 44 281 29 841 86 15000
120 178 18 459 47 281 29 892 91 15000

অঙ্কন

মেকানিক্যাল পাওয়ার ট্রান্সমিশনের জন্য সিলড স্ট্রেনওয়েভ হারমোনিক ড্রাইভ গিয়ারবক্স 4

 বিস্তারিত ছবি

মেকানিক্যাল পাওয়ার ট্রান্সমিশনের জন্য সিলড স্ট্রেনওয়েভ হারমোনিক ড্রাইভ গিয়ারবক্স 5

মেকানিক্যাল পাওয়ার ট্রান্সমিশনের জন্য সিলড স্ট্রেনওয়েভ হারমোনিক ড্রাইভ গিয়ারবক্স 6

মেকানিক্যাল পাওয়ার ট্রান্সমিশনের জন্য সিলড স্ট্রেনওয়েভ হারমোনিক ড্রাইভ গিয়ারবক্স 7

মেকানিক্যাল পাওয়ার ট্রান্সমিশনের জন্য সিলড স্ট্রেনওয়েভ হারমোনিক ড্রাইভ গিয়ারবক্স 8

এলএইচটি-৪ মডেল ৩২ হারমোনিক গিয়ার ইউনিটের মূল বৈশিষ্ট্য
পণ্য মডেল ৩২ হারমোনিক ড্রাইভ
উপাদান
তরঙ্গ জেনারেটর, ফ্লেক্সপ্লাইন, সার্কুলার স্প্লাইন
হ্রাস অনুপাত
50:1, ৮০:1, ১০০:1১২০:1
প্রতিক্রিয়া
২০ আর্ক সেকেন্ডের কম
গড় ইনপুট গতি
4800 r/min
সর্বাধিক ইনপুট গতি
৩৫০০ ঘন্টা/মিনিট
ডিজাইন লাইফ
১৫০০০ ঘন্টা
মডেল
32
ওজন
৪ কেজি
গ্যারান্টি ১ বছর

অ্যাপ্লিকেশন

মেকানিক্যাল পাওয়ার ট্রান্সমিশনের জন্য সিলড স্ট্রেনওয়েভ হারমোনিক ড্রাইভ গিয়ারবক্স 9   মেকানিক্যাল পাওয়ার ট্রান্সমিশনের জন্য সিলড স্ট্রেনওয়েভ হারমোনিক ড্রাইভ গিয়ারবক্স 10   মেকানিক্যাল পাওয়ার ট্রান্সমিশনের জন্য সিলড স্ট্রেনওয়েভ হারমোনিক ড্রাইভ গিয়ারবক্স 11
শিল্প রোবট হিউমনোড রোবট সেমিকন্ডাক্টর
