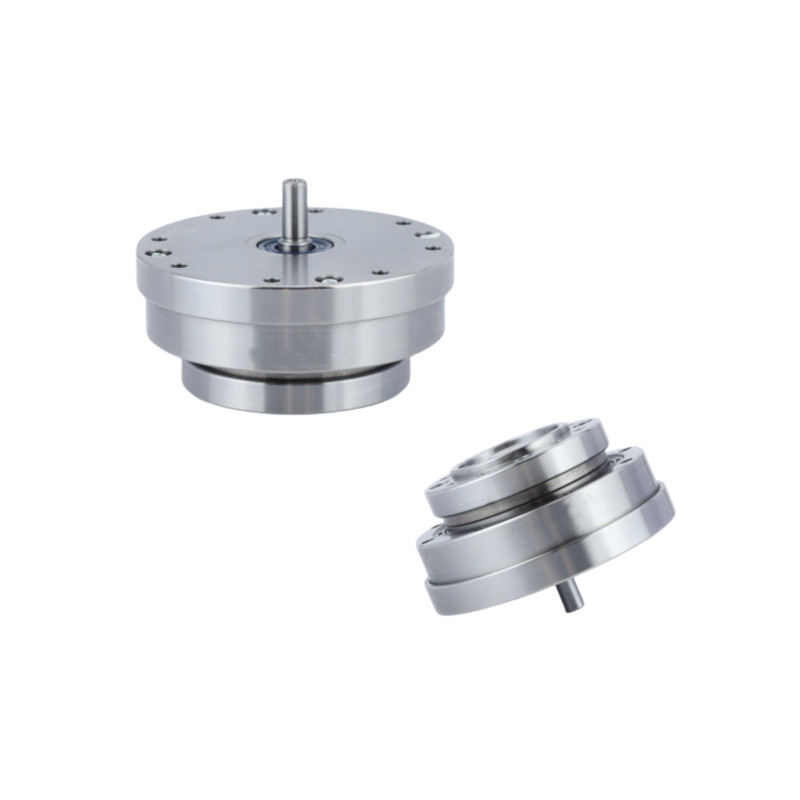

উচ্চ নির্ভুলতা টান তরঙ্গ হ্রাসকারী হারমোনিক ভারবহন গিয়ার মডেল 25

উচ্চ নির্ভুলতা প্রসার তরঙ্গ হ্রাসকারী

টেনশন ওয়েভ রিডিউসার

উচ্চ নির্ভুলতা হারমোনিক ভারবহন

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

LHT-25-XX-U-IV

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

পণ্যের বিবরণ

পণ্য:

মডেল 25 হারমোনিক রিডুসার

উপাদান:

ওয়েভ জেনারেটর, ফ্লেক্সপ্লাইন, সার্কুলার স্প্লাইন

হ্রাসকৃত অনুপাত:

50:1, 80:1, 100:1, 120:1

নেতিবাচক প্রতিক্রিয়া:

≤20 আর্ক সেকেন্ড

সর্বোচ্চ ইনপুট গতি:

5600 r/মিনিট

গড় ইনপুট গতি:

3500 r/মিনিট

জীবন নকশা:

15000 ঘন্টা

ওজন:

1.99 কেজি

প্রয়োগ:

চিকিৎসা সরঞ্জাম, প্রসেসিং মেশিন, রোবট, সেমিকন্ডাক্টর ম্যানুফ্যাকচারিং সিস্টেম

গ্যারান্টি:

১ বছর

বৈশিষ্ট্য:

কমপ্যাক্টনেস এবং হালকা ওজন, উচ্চ গিয়ার অনুপাত, জিরো ব্যাকল্যাশ

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

১টি সেট

মূল্য

To Be Negotiated

প্যাকেজিং বিবরণ

কার্টন বাক্স

ডেলিভারি সময়

3-4 সপ্তাহ

পরিশোধের শর্ত

টি/টি

যোগানের ক্ষমতা

প্রতি মাসে 20000 সেট

সম্পর্কিত পণ্য

হালকা ওজন ২.৪৭ কেজি মডেল ৩২ টেনশন ওয়েভ রিডিউসার লো ব্যাকল্যাশ হারমোনিক গিয়ার ইউনিট

সেরা দাম পান

নিম্ন প্রতিক্রিয়া এবং উচ্চ দক্ষতা মডেল 25 টেনশন ওয়েভ রিডিউসার অতি হালকা হারমোনিক গিয়ার ইউনিট

সেরা দাম পান

উচ্চ হ্রাস অনুপাত LSN সিরিজ মডেল 20 স্ট্রেন ওয়েভ রিডাক্টর 0.73kg হালকা ওজন গিয়ার ইউনিট

সেরা দাম পান

কমপ্যাক্ট এবং হালকা ডিজাইন এলএসএন সিরিজ স্ট্রেন ওয়েভ রিডিউসার মডেল 14 গিয়ার ইউনিট

সেরা দাম পান

আমাদের সাথে যোগাযোগ

যোগাযোগ করুন

পণ্যের বর্ণনা

উচ্চ নির্ভুলতা মডেল 25 সিলড হারমোনিক গিয়ার

Name: উচ্চ নির্ভুলতা টান তরঙ্গ হ্রাসকারী হারমোনিক ভারবহন গিয়ার মডেল 25
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-25-XX-U-IV
Availability: InStock

পণ্যের বর্ণনা

হারমোনিক রিডাক্টরগুলি গতি নিয়ন্ত্রণ এবং যান্ত্রিক শক্তি সংক্রমণের ক্ষেত্রে তাদের নিজস্ব শ্রেণীতে রয়েছে।

টেনশন ওয়েভ রিডিউসার গিয়ারগুলি একক পর্যায়ে উচ্চ হ্রাস অনুপাত, শূন্য প্রতিক্রিয়া এবং উচ্চ নির্ভুলতার মতো সুবিধাগুলি সরবরাহ করে যা প্রচলিত গিয়ার ট্রেনগুলির সাথে তুলনা করা যায় না।

স্ট্রেন ওয়েভ গিয়ারিং ধাতুর স্থিতিস্থাপকতা ব্যবহার করে। হারমোনিক রিডাক্টর গিয়ারের তিনটি মৌলিক উপাদান রয়েছেঃ একটি তরঙ্গ জেনারেটর, একটি ফ্লেক্স স্প্লাইন এবং একটি বৃত্তাকার স্প্লাইন।

উচ্চ নির্ভুলতা টান তরঙ্গ হ্রাসকারী হারমোনিক ভারবহন গিয়ার মডেল 25 0

নামমাত্র পরামিতি টেবিল

মডেল	হ্রাস অনুপাত	ইনপুট 2000r/min এ নামমাত্র টর্ক		স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক		গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান		অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক		সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি ((গ্রীস)	অনুমোদিত গড় ইনপুট ঘূর্ণন গতি ((গ্রীস)	প্রতিক্রিয়া	ওজন	ডিজাইন লাইফ
		ইনপুট 2000r/min এ নামমাত্র টর্ক		স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক		গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান		অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক		সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি ((গ্রীস)	অনুমোদিত গড় ইনপুট ঘূর্ণন গতি ((গ্রীস)	প্রতিক্রিয়া	ওজন	ডিজাইন লাইফ
		Nm	কেজিএফএম	Nm	কেজিএফএম	Nm	কেজিএফএম	Nm	কেজিএফএম	r/min	r/min	আর্ক সেক	কেজি	ঘন্টা
25	50	51	5.2	127	13	72	7.3	242	25	5600	3500	≤20	1.99	10000
	80	82	8.4	178	18	113	12	332	34					15000
	100	87	8.9	204	21	140	14	369	38					15000
	120	87	8.9	217	22	140	14	395	40					15000

অঙ্কন

উচ্চ নির্ভুলতা টান তরঙ্গ হ্রাসকারী হারমোনিক ভারবহন গিয়ার মডেল 25 4

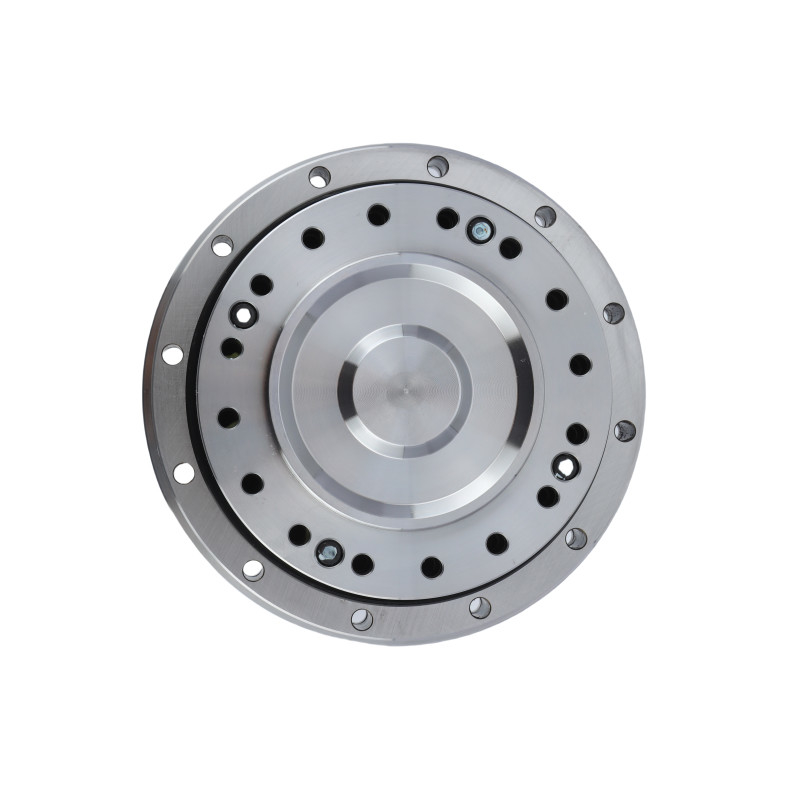

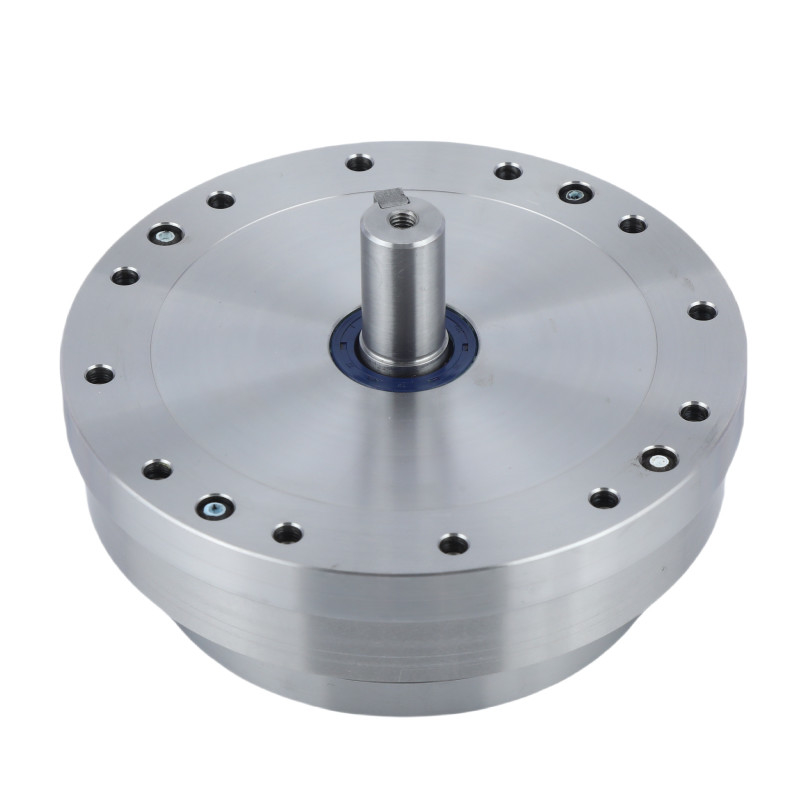

বিস্তারিত ছবি

এলএইচটি-৪ মডেল ২৫ হারমোনিক গিয়ার ইউনিটের মূল বৈশিষ্ট্য
পণ্য	মডেল ২৫ হারমোনিক ড্রাইভ
উপাদান	তরঙ্গ জেনারেটর, ফ্লেক্সপ্লাইন, সার্কুলার স্প্লাইন
হ্রাস অনুপাত	50:1, ৮০:1, ১০০:1১২০:1
প্রতিক্রিয়া	২০ আর্ক সেকেন্ডের কম
গড় ইনপুট গতি	5600 r/min
সর্বাধিক ইনপুট গতি	৩৫০০ ঘন্টা/মিনিট
ডিজাইন লাইফ	১৫০০০ ঘন্টা
মডেল	25
ওজন	1.৯৯ কেজি
গ্যারান্টি	১ বছর

অ্যাপ্লিকেশন


শিল্প রোবট	এয়ারস্পেস	সিএনসি মেশিন
