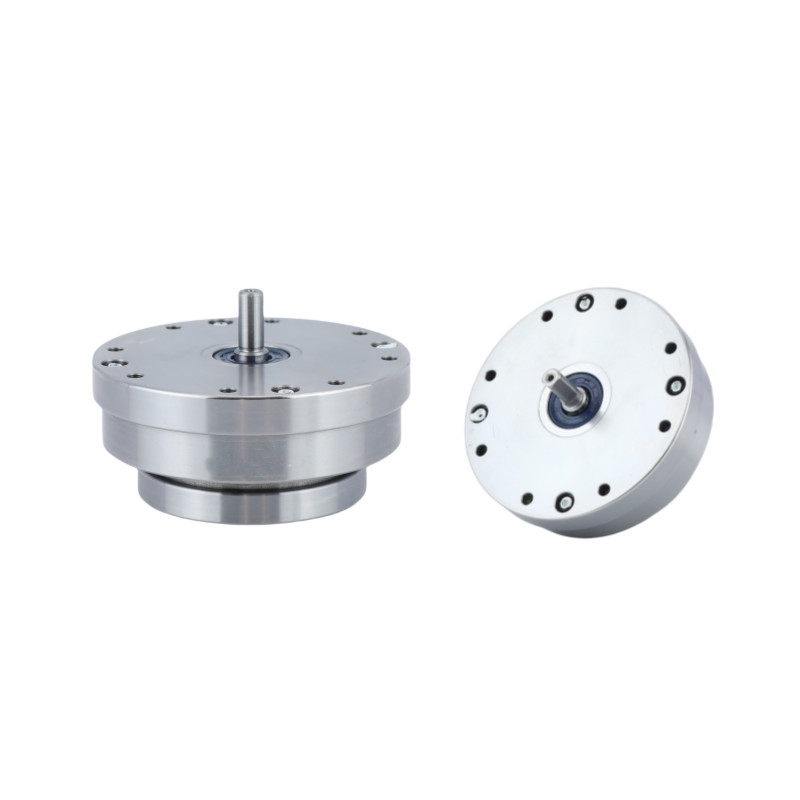

যথার্থ স্ট্রেন ওয়েভ জেনারেটর সিলড হারমোনিক জিরো ব্যাকল্যাশ রিডাক্টর গিয়ার

যথার্থ স্ট্রেন ওয়েভ জেনারেটর সিলড হারমোনিক জিরো ব্যাকল্যাশ রিডাক্টর গিয়ার

সুনির্দিষ্ট টেনশন ওয়েভ জেনারেটর

সিলড হারমোনিক স্ট্রেস ওয়েভ জেনারেটর

সিলড হারমোনিক শূন্য প্রতিক্রিয়া হ্রাসকারী

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

LHT-20-XX-U-IV

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
পণ্য:
মডেল 20 হারমোনিক রিডুসার
উপাদান:
ওয়েভ জেনারেটর, ফ্লেক্সপ্লাইন, সার্কুলার স্প্লাইন
হ্রাসকৃত অনুপাত:
50:1, 80:1, 100:1, 120:1, 160:1
নেতিবাচক প্রতিক্রিয়া:
≤20 আর্ক সেকেন্ড
সর্বোচ্চ ইনপুট গতি:
6500 r/মিনিট
গড় ইনপুট গতি:
3500 r/মিনিট
জীবন নকশা:
15000 ঘন্টা
ওজন:
1.29 কেজি
প্রয়োগ:
মেটাল ওয়ার্কিং মেশিন, প্রসেসিং মেশিন, রোবট
গ্যারান্টি:
১ বছর
বৈশিষ্ট্য:
কমপ্যাক্টনেস এবং হালকা ওজন, উচ্চ গিয়ার অনুপাত, জিরো ব্যাকল্যাশ
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

চমৎকার লাইফটাইম যথার্থতা সিলড হারমোনিক ড্রাইভ গিয়ারবক্স


পণ্যের বর্ণনা

স্ট্রেন ওয়েভ গিয়ারিং ধাতুর স্থিতিস্থাপকতা ব্যবহার করে। হারমোনিক রিডাক্টর গিয়ারের তিনটি মৌলিক উপাদান রয়েছেঃ একটি তরঙ্গ জেনারেটর, একটি ফ্লেক্স স্প্লাইন এবং একটি বৃত্তাকার স্প্লাইন।

আরও জটিল সংস্করণগুলির একটি চতুর্থ উপাদান রয়েছে যা সাধারণত সামগ্রিক দৈর্ঘ্য হ্রাস করতে বা একটি ছোট ব্যাসের মধ্যে গিয়ার হ্রাস বাড়ানোর জন্য ব্যবহৃত হয়, তবে এখনও একই মৌলিক নীতি অনুসরণ করে।

টেনশন ওয়েভ রিডিউসার গিয়ারগুলি একক পর্যায়ে উচ্চ হ্রাস অনুপাত, শূন্য প্রতিক্রিয়া এবং উচ্চ নির্ভুলতার মতো সুবিধাগুলি সরবরাহ করে যা প্রচলিত গিয়ার ট্রেনগুলির সাথে তুলনা করা যায় না।

যথার্থ স্ট্রেন ওয়েভ জেনারেটর সিলড হারমোনিক জিরো ব্যাকল্যাশ রিডাক্টর গিয়ার 0

উপাদান



1.টেনশন ওয়েভ গিয়ারের ওয়েভ জেনারেটর একটি বিশেষভাবে ডিজাইন করা পাতলা রেসড বল লেয়ার দিয়ে গঠিত যা একটি উপবৃত্তাকার হাবের উপর মাউন্ট করা হয়।

2.ফ্লেক্সপ্লাইন হল একটি পাতলা সিলিন্ডারিক কাপ যা খাদ ইস্পাত থেকে তৈরি করা হয় যার খোলা প্রান্তে বাইরের দাঁত রয়েছে। ফ্লেক্সপ্লাইনটি রেডিয়ালভাবে সামঞ্জস্যপূর্ণ তবে টর্শনালভাবে খুব শক্ত।

3.সার্কুলার স্প্লিন হল অভ্যন্তরীণ দাঁতযুক্ত একটি শক্ত রিং। যখন গিয়ারটি একত্রিত হয় তখন এটি তরঙ্গ জেনারেটর এলিপসের প্রধান অক্ষ জুড়ে ফ্লেক্সস্প্লিনের দাঁতগুলিকে জড়িত করে।

নামমাত্র পরামিতি টেবিল

মডেল হ্রাস অনুপাত ইনপুট 2000r/min এ নামমাত্র টর্ক স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি ((গ্রীস) অনুমোদিত গড় ইনপুট ঘূর্ণন গতি ((গ্রীস) প্রতিক্রিয়া ওজন ডিজাইন লাইফ
Nm কেজিএফএম Nm কেজিএফএম Nm কেজিএফএম Nm কেজিএফএম r/min r/min আর্ক সেক কেজি ঘন্টা
20 50 33 3.3 73 7.4 44 4.5 127 13 6500 3500 ≤20 1.29 10000
80 44 4.5 96 9.8 61 6.2 165 17 15000
100 52 5.3 107 10.9 64 6.5 191 20 15000
120 52 5.3 113 11.5 64 6.5 191 20 15000
160 52 5.3 120 12.2 64 6.5 191 20 15000

যথার্থ স্ট্রেন ওয়েভ জেনারেটর সিলড হারমোনিক জিরো ব্যাকল্যাশ রিডাক্টর গিয়ার 1

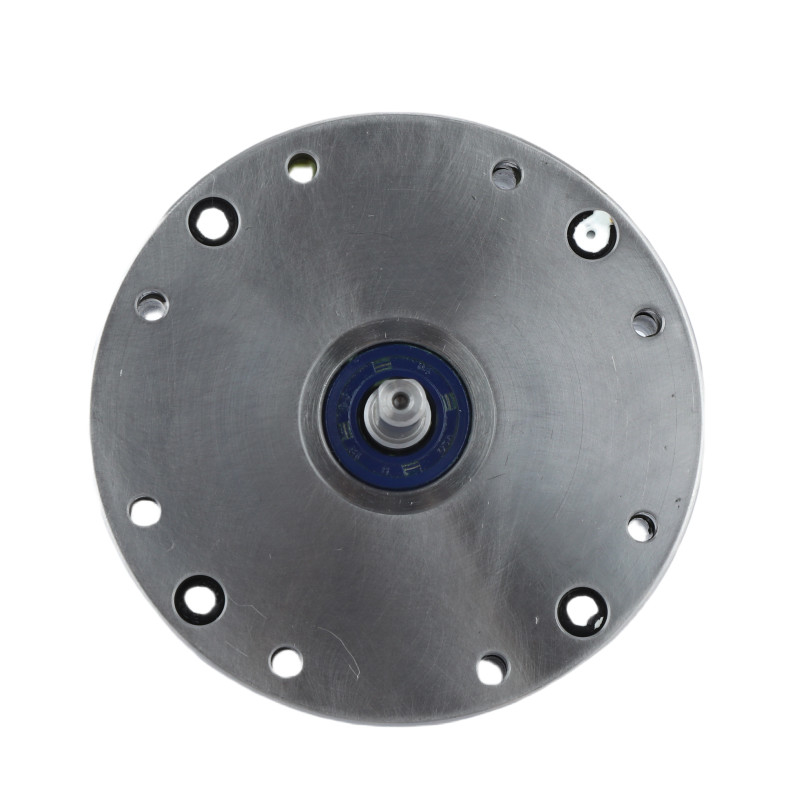

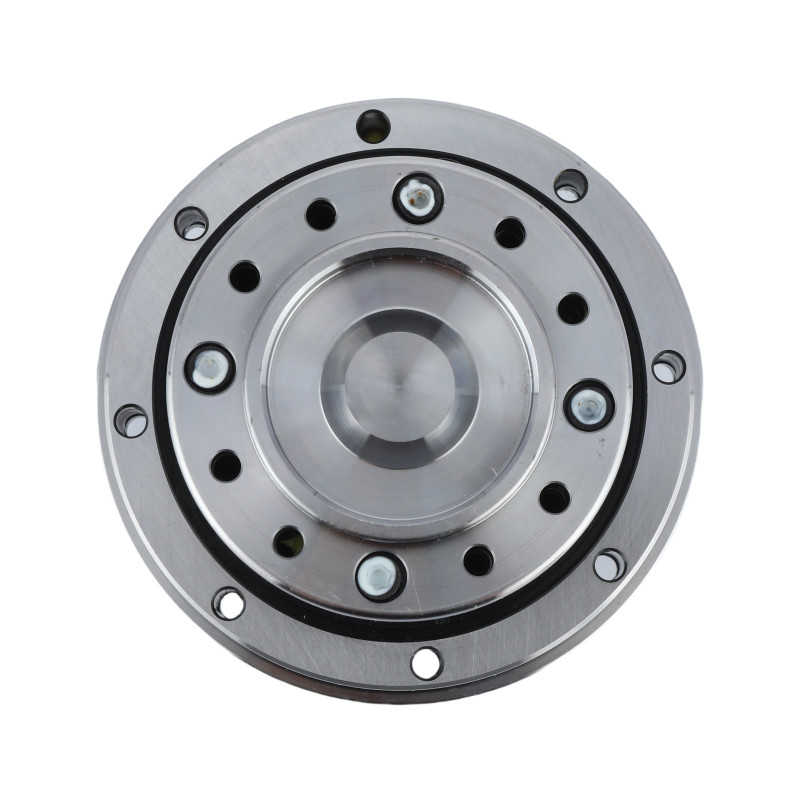

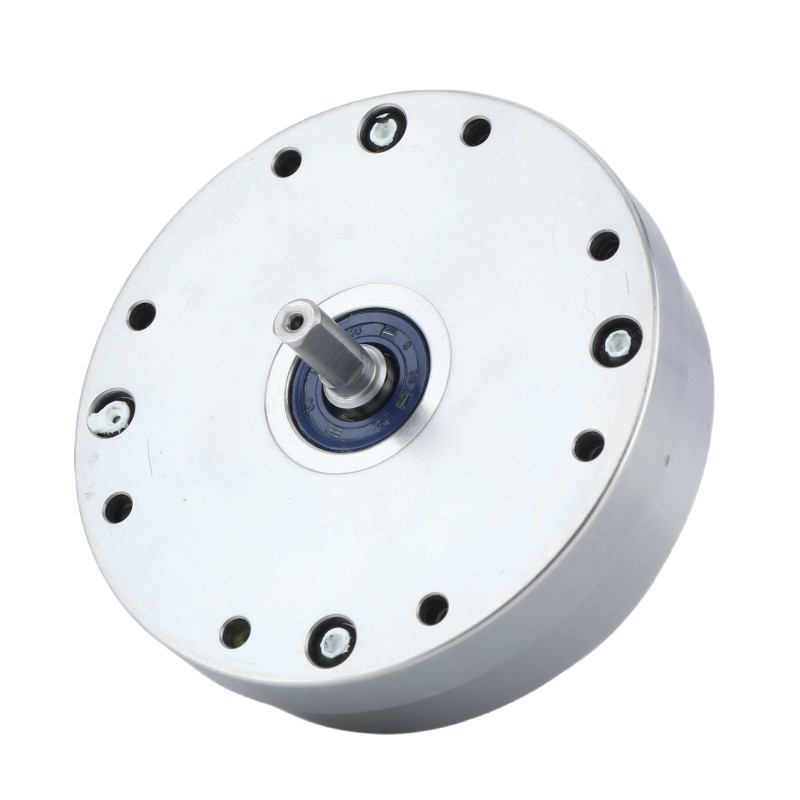

 বিস্তারিত ছবি

যথার্থ স্ট্রেন ওয়েভ জেনারেটর সিলড হারমোনিক জিরো ব্যাকল্যাশ রিডাক্টর গিয়ার 2

যথার্থ স্ট্রেন ওয়েভ জেনারেটর সিলড হারমোনিক জিরো ব্যাকল্যাশ রিডাক্টর গিয়ার 3

যথার্থ স্ট্রেন ওয়েভ জেনারেটর সিলড হারমোনিক জিরো ব্যাকল্যাশ রিডাক্টর গিয়ার 4

এলএইচটি-৪ মডেল ২০ হারমোনিক গিয়ার ইউনিটের মূল বৈশিষ্ট্য
পণ্য মডেল ২০ হারমোনিক ড্রাইভ
উপাদান
তরঙ্গ জেনারেটর, ফ্লেক্সপ্লাইন, সার্কুলার স্প্লাইন
হ্রাস অনুপাত
50:1, ৮০:1, ১০০:1১২০:1, ১৬০:1
প্রতিক্রিয়া
২০ আর্ক সেকেন্ডের কম
গড় ইনপুট গতি
6500 r/min
সর্বাধিক ইনপুট গতি
৩৫০০ ঘন্টা/মিনিট
ডিজাইন লাইফ
১৫০০০ ঘন্টা
মডেল
20
ওজন
1.২৯ কেজি
গ্যারান্টি ১ বছর

অ্যাপ্লিকেশন

যথার্থ স্ট্রেন ওয়েভ জেনারেটর সিলড হারমোনিক জিরো ব্যাকল্যাশ রিডাক্টর গিয়ার 5   যথার্থ স্ট্রেন ওয়েভ জেনারেটর সিলড হারমোনিক জিরো ব্যাকল্যাশ রিডাক্টর গিয়ার 6   যথার্থ স্ট্রেন ওয়েভ জেনারেটর সিলড হারমোনিক জিরো ব্যাকল্যাশ রিডাক্টর গিয়ার 7
শিল্প রোবট চিকিৎসা সরঞ্জাম হিউমনোড রোবট
যথার্থ স্ট্রেন ওয়েভ জেনারেটর সিলড হারমোনিক জিরো ব্যাকল্যাশ রিডাক্টর গিয়ার 8   যথার্থ স্ট্রেন ওয়েভ জেনারেটর সিলড হারমোনিক জিরো ব্যাকল্যাশ রিডাক্টর গিয়ার 9   যথার্থ স্ট্রেন ওয়েভ জেনারেটর সিলড হারমোনিক জিরো ব্যাকল্যাশ রিডাক্টর গিয়ার 10
অপটিক্যাল মেশিন এয়ারস্পেস উৎপাদন ব্যবস্থা
