কম প্রতিক্রিয়া সাইক্লয়েডাল আরভি গতি হ্রাসকারী গিয়ারবক্স রোবট আরভি-সি সিরিজের জন্য

কম প্রতিক্রিয়া সাইক্লয়েডাল আরভি গতি হ্রাসকারী গিয়ারবক্স রোবট আরভি-সি সিরিজের জন্য

কম প্রতিক্রিয়া RV গতি হ্রাসকারী

সাইক্লয়েডাল আরভি স্পিড রিডিউসার

রোবট সাইক্লয়েডাল গিয়ার রিডাক্টর

উৎপত্তি স্থল:

জিয়াংসু, চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

আরভি - সি

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
পণ্য:
হোলো শ্যাফট সি সিরিজ আরভি রিডুসার
উপাদান:
ইস্পাত, অ্যালুমিনিয়াম
টর্শনাল রাইডিসিটি:
৪২১ থেকে ২৪৫০০ এনএম/আর্ক.মিনিট।
হারানো গতি:
ম্যাক্স. ১ আর্ক.মিনিট।
আউটপুট গতি:
5 থেকে 60 r/মিনিট
Momentary max. ক্ষণস্থায়ী সর্বোচ্চ। allowable torque অনুমোদিত টর্ক:
1372 থেকে 78400 Nm
সর্বোচ্চ অনুমোদিত আউটপুট ঘূর্ণন গতি:
80 আর/মিনিট
মডেল:
BX10C, BX27C, BX50C, BX100C BX120C, BX200C, BX320C, BX500C
ওজন:
4.6 থেকে 154 কেজি
রঙ:
স্লিভার
গ্যারান্টি:
১ বছর
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

উচ্চ নির্ভুলতা এবং কম প্রতিক্রিয়া RV - সি সিরিজ RV গতি হ্রাসকারী গিয়ারবক্স রোবোটিক্সের জন্য


আরভি রিডাক্টরএটি একটি উচ্চ-নির্ভুলতা নিয়ন্ত্রণ হ্রাসকারী যা একটি সাইক্লয়েডাল পিন হুইল হ্রাস কাঠামোর সাথে।আরভি রিডাক্টরক্লান্তি প্রতিরোধ ক্ষমতা, শক্ততা এবং সেবা জীবন বেশি। একক দিক থেকে পুনরাবৃত্তি অবস্থান সঠিকতা ± 15 সেকেন্ড।যখন দুই দিক থেকে একটি অবস্থান অপারেশন মধ্যে হারিয়ে গতি 2 আর্ক মিনিট.

বড় টর্কযুক্ত রোবটের পা, কোমর এবং কনুইর তিনটি জয়েন্টের জন্য আরভি হ্রাসকারী ব্যবহার করা হয় এবং বড় লোডযুক্ত শিল্প রোবটটি প্রথম, দ্বিতীয় এবং তৃতীয় অক্ষের জন্য আরভি ব্যবহার করে।



মূল বৈশিষ্ট্য

  1. উচ্চ নির্ভুলতাঃ আরভি হ্রাসকারীগুলি উচ্চ নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতা সরবরাহ করে, যা তাদের এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে যা সুনির্দিষ্ট গতি নিয়ন্ত্রণের প্রয়োজন।
  2. উচ্চ টর্ক ক্যাপাসিটিঃ তাদের কম্প্যাক্ট আকার সত্ত্বেও, আরভি হ্রাসকারীগুলি উচ্চ টর্ক লোডগুলি পরিচালনা করতে পারে, যা তাদের চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।
  3. কম গোলমাল এবং কম্পনঃ তারা কম গোলমাল এবং কম্পন স্তরে কাজ করে, মসৃণ এবং নিঃশব্দ অপারেশন নিশ্চিত করে, যা রোবোটিক্স এবং অটোমেশন সহ অনেক অ্যাপ্লিকেশনগুলিতে অপরিহার্য।
  4. উচ্চ দক্ষতাঃ আরভি হ্রাসকারীগুলির সাধারণত উচ্চ দক্ষতা থাকে, অপারেশন চলাকালীন শক্তি ক্ষতি হ্রাস করে।
  5. রক্ষণাবেক্ষণ-মুক্ত অপারেশনঃ তাদের নকশার কারণে, আরভি হ্রাসকারীদের প্রায়শই ন্যূনতম রক্ষণাবেক্ষণের প্রয়োজন হয়, যা ডাউনটাইম এবং সামগ্রিক অপারেটিং ব্যয় হ্রাস করে।

এসপিইসিফিকেশনs

 কম প্রতিক্রিয়া সাইক্লয়েডাল আরভি গতি হ্রাসকারী গিয়ারবক্স রোবট আরভি-সি সিরিজের জন্য 0 স্পেসিফিকেশন আউটপুট টর্ক kgf-m ((Nm)
10 ১০৯৮
27 ২৭ ((২৬৫)
50 ৫০ ((৪৯০)
100 ১০০ (৯৮০)
120 ১১৭৬
200 ২০০৯ (১৯৬১)
320 320(3136)
400 ৪০০ ((৩৯২০)
500 ৫০০ ((৪৯০০)

আরভি-সি সিরিজের পরামিতি টেবিল

মডেল

টর্শনাল রিবিডিটি

Nm/arc.min.

মাত্রা ((মিমি) অনুমোদিত বন্ডিং টর্ক
(এনএম)
অনুমোদিত থ্রাস্ট লোড
(এন)
টর্শনাল স্টিফাইড প্রতিক্রিয়া / হারানো প্রস্তাব
a b Nm/arc.min. arc.min ঘূর্ণন গতি নির্ধারণ
(এনএম)
BX10C 421 28 119.2 686 5880 47 MAX1 ±২।94
BX27C 1068 38.2 150.3 980 8820 147 ±794
BX50C 1960 50.4 187.1 1764 11760 255 ±১৪7
BX100C 2813 58.7 207.6 2450 13720 510 ±২৯।4
BX120C 2813 58.7 207.6 2450 13720 510 ±২৯।4
BX200C 9800 76 280.4 8820 19600 980 ±৫৮।8
BX320C 12740 114.5 360.5 20580 29400 1960 ±94.1
BX500C 24500 125 413.4 34300 39200 3430 ±১৪৭0

বিস্তারিত ছবি

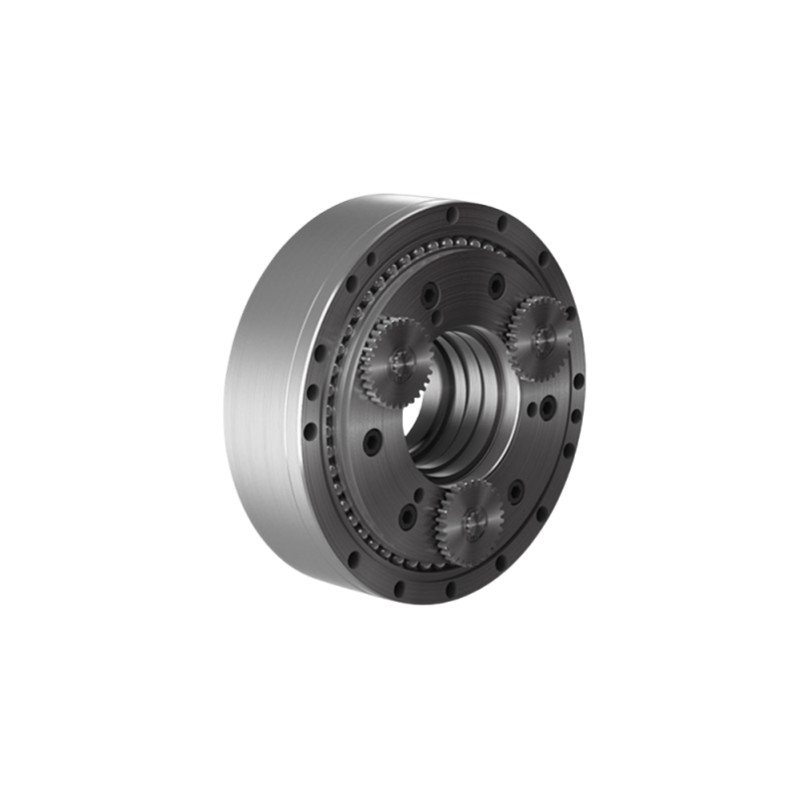

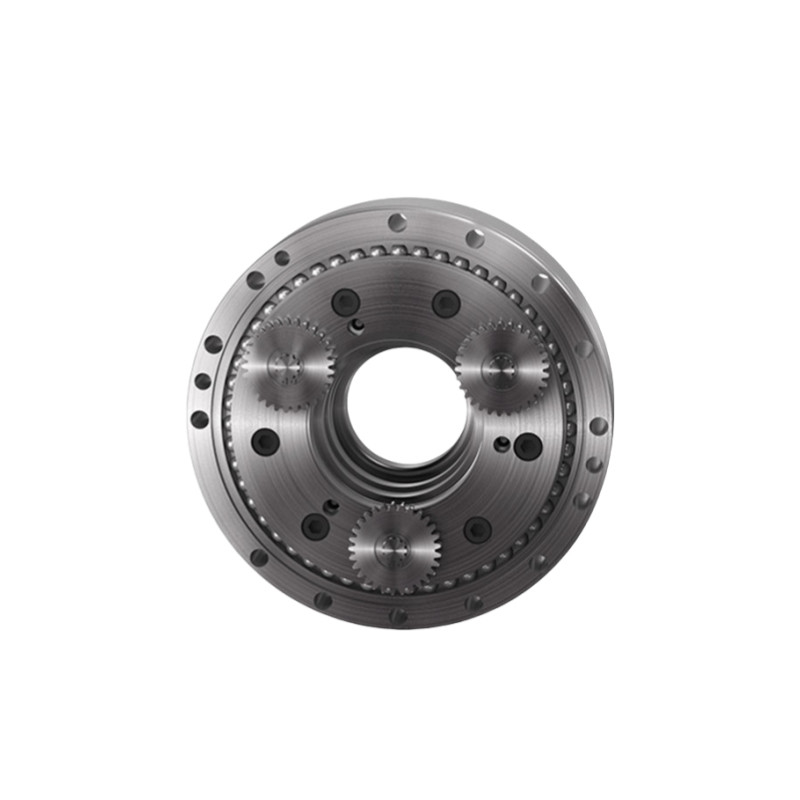

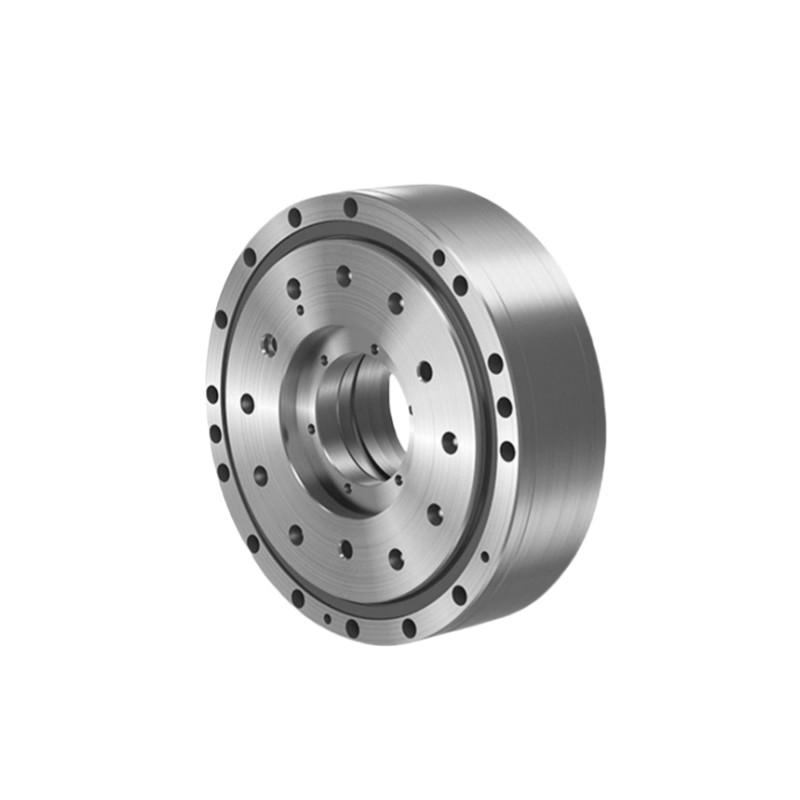

কম প্রতিক্রিয়া সাইক্লয়েডাল আরভি গতি হ্রাসকারী গিয়ারবক্স রোবট আরভি-সি সিরিজের জন্য 1কম প্রতিক্রিয়া সাইক্লয়েডাল আরভি গতি হ্রাসকারী গিয়ারবক্স রোবট আরভি-সি সিরিজের জন্য 2কম প্রতিক্রিয়া সাইক্লয়েডাল আরভি গতি হ্রাসকারী গিয়ারবক্স রোবট আরভি-সি সিরিজের জন্য 3

আরভি - সি সিরিজ হোল শ্যাফ্ট আরভি রিডাক্টরের মূল বৈশিষ্ট্য
পণ্য হোল শ্যাফ্ট আরভি রিডাক্টর
উপাদান
ইস্পাত, অ্যালুমিনিয়াম
টর্শনাল রিবিডিটি
৪২১ থেকে ২৪৫০০ এনএম/আর্ক.মিনিট।
আউটপুট গতি (r/min) ৫ থেকে ৬০
প্রতিক্রিয়া

ম্যাক্স. ১ আর্ক.মিনিট।

ক্ষণস্থায়ী সর্বোচ্চ অনুমোদিত টর্ক
১৩৭২ থেকে ৭৮৪০০ এনএম
সর্বাধিক অনুমোদিত আউটপুট ঘূর্ণন গতি
80 r/min
মডেল

BX10C, BX27C, BX50C, BX100, BX120C, BX200C, BX320C, BX500C

ওজন
4.৬ থেকে ১৫৪ কেজি
গ্যারান্টি ১ বছর

প্রয়োগ

  • মাল্টি টাস্কিং মেশিন টুল
  • স্ট্যাকার ক্রেন
  • ডাবল-কলম মেশিনিং সেন্টার
  • ট্রুনিয়ন টেবিল

কম প্রতিক্রিয়া সাইক্লয়েডাল আরভি গতি হ্রাসকারী গিয়ারবক্স রোবট আরভি-সি সিরিজের জন্য 4
