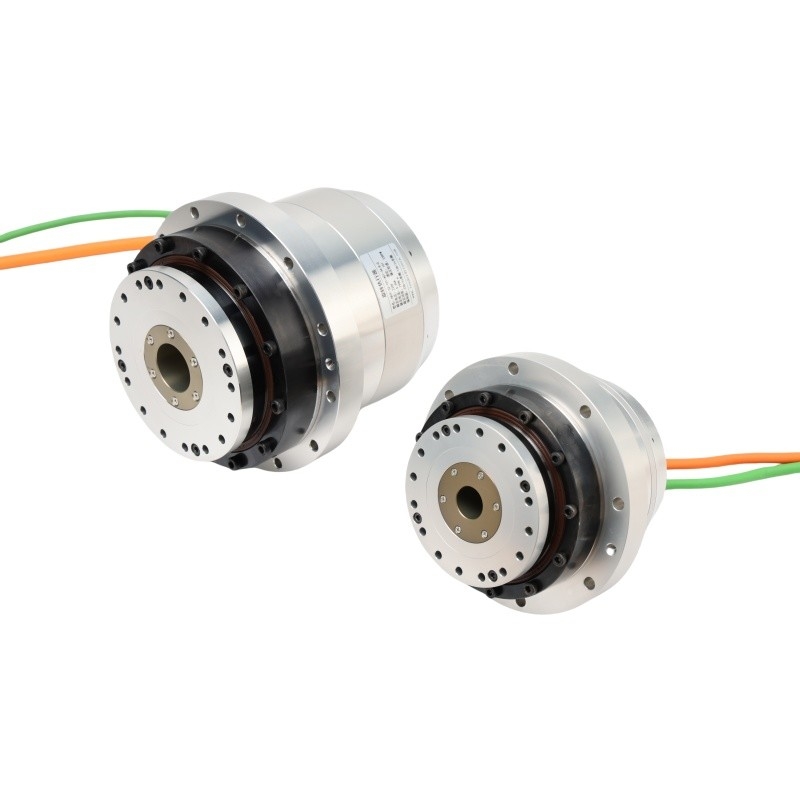

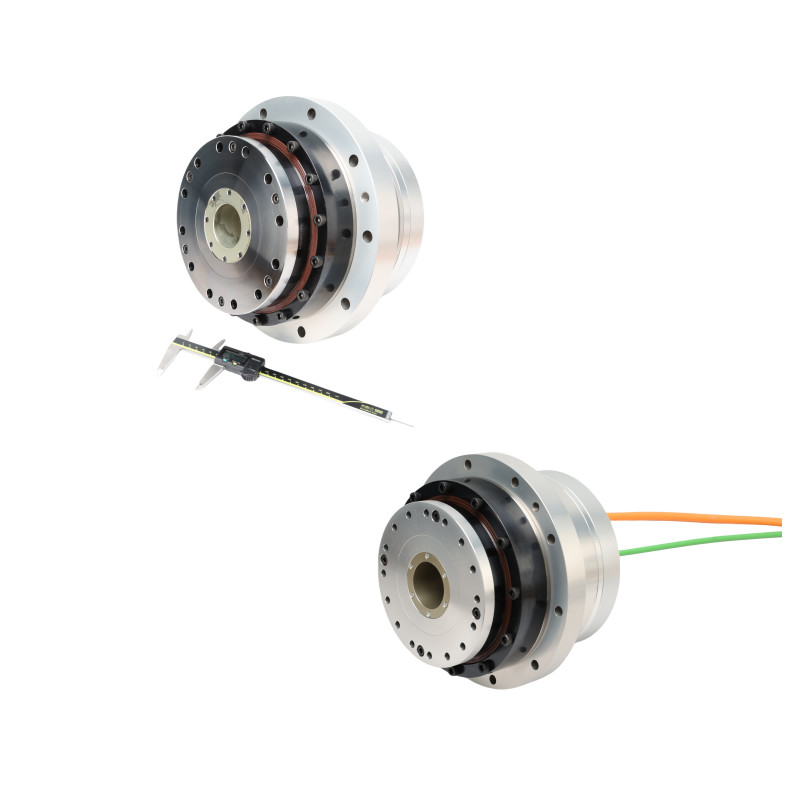

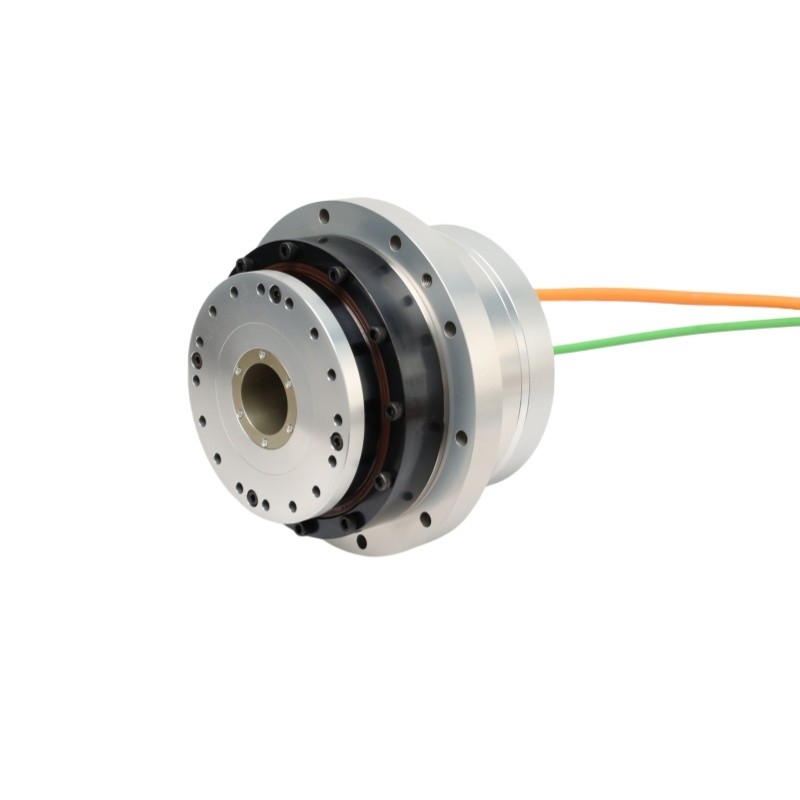

শিল্প স্বয়ংক্রিয়তা হোল শ্যাফ্ট রোটারি অ্যাকচুয়েটর হারমোনিক গিয়ার মোটর

শিল্প স্বয়ংক্রিয়তা হোল শ্যাফ্ট রোটারি অ্যাকচুয়েটর হারমোনিক গিয়ার মোটর

শিল্প খালি শ্যাফ্ট ঘূর্ণমান actuator

হার্মোনিক হোল শ্যাফ্ট ঘূর্ণনশীল actuator

শিল্পীয় হারমোনিক গিয়ার মোটর

উৎপত্তি স্থল:

জিয়াংসু, চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

সাইড আউটলেট সহ HATF সিরিজ

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
পণ্য:
এইচএটিএফ সিরিজের ঘূর্ণমান অ্যাকচুয়েটর
হ্রাসকৃত অনুপাত:
51, 81, 101, 121, 161
মডেল নম্বর:
20
এনকোডার প্রকার:
পরম এনকোডার
মোটর খুঁটির সংখ্যা:
16
প্রয়োগ:
3C অটোমেশন, যথার্থ CNC মেশিন টুলস, গ্লাস পলিশিং সরঞ্জাম, হিউম্যানয়েড রোবট, লেজার সরঞ্জাম, মুদ্রণ এব
প্রধান ভোল্টেজ সংস্করণ:
AC220V, DC48V
মূল বৈশিষ্ট্য:
ইন্টিগ্রেশন, উচ্চ কর্মক্ষমতা, জিরো ব্যাকল্যাশ, দীর্ঘ জীবনকাল, কম শব্দ
জীবন নকশা:
১০০০ ঘন্টা
গ্যারান্টি:
১ বছর
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

শিল্প অটোমেশনের জন্য উচ্চ নির্ভুলতা হোল শ্যাফ্ট এইচএটিএফ সিরিজ মডেল 20 ফ্ল্যাঞ্জযুক্ত রোটারি অ্যাকুয়েটর


পণ্যের বর্ণনা

বিভিন্ন শিল্পে সুনির্দিষ্ট এবং নিয়ন্ত্রিত ঘূর্ণন গতির সুবিধার্থে রোটারি অ্যাকচুয়েটর একটি গুরুত্বপূর্ণ ভূমিকা পালন করে, দক্ষতা, নির্ভরযোগ্যতা,এবং বিভিন্ন অ্যাপ্লিকেশনে কার্যকারিতা.

একটি ঘূর্ণনশীল actuator একটি বায়ুসংক্রান্ত সিলিন্ডার একটি ঘূর্ণন বা কৌণিক আন্দোলন প্রদান করতে ব্যবহৃত হয়, একটি সংজ্ঞায়িত কোণ মাধ্যমে একটি oscillating গতিতে একটি স্ট্রোক অনুমতি দেয়।তারা টেকসই এবং আকারের জন্য একটি অপেক্ষাকৃত উচ্চ শক্তি (টর্ক) দেয়রোটারি অ্যাকচুয়েটর একটি নকশা সহজ এবং রক্ষণাবেক্ষণ সমস্যা কমাতে পারেন।

নির্বাচন বিবেচনাঃ

টর্ক এবং গতিঃঅ্যাক্টিভেশনের আউটপুট টর্ক এবং স্পিডের প্রয়োজনীয়তা অ্যাপ্লিকেশনের সাথে মিলিয়ে নিন।

কন্ট্রোল অপশনঃনির্দিষ্ট অ্যাপ্লিকেশনের জন্য প্রয়োজনীয় নিয়ন্ত্রণের ধরন (মানুয়াল, বায়ুসংক্রান্ত, জলবাহী, বৈদ্যুতিক) বিবেচনা করুন।

আকার এবং মাউন্টঃস্পেস সীমাবদ্ধতা এবং মাউন্ট প্রয়োজনীয়তা সঙ্গে সামঞ্জস্যতা নিশ্চিত করুন।

স্পেসিফিকেশন শীট

সিরিজ HAT 20
হ্রাস অনুপাত 51 81 101 121 161
220VAC পিক টর্ক N·m 69 91 102 108 113
নামমাত্র টর্ক N·m 30 48 58 61 61
সর্বাধিক গতি rpm 98 62 50 41 31
নামমাত্র গতি rpm 51 32 26 21 16
সর্বাধিক বর্তমান অস্ত্র 6.04 5.02 4.51 3.98 3.13
নামমাত্র বর্তমান অস্ত্র 2.63 2.65 2.56 2.25 1.69
টর্ক ধ্রুবক N m/Arms 11.42 18.14 22.62 27.1 36.06
ধাপ প্রতিরোধের ওম ((২০°সি) 6.2
ফেজ ইন্ডাক্ট্যান্স এমএইচ 7.7
ব্যাক ইএমএফ Vrms/krpm 25
৪৮ ভিডিসি পিক টর্ক N·m 69 91 102 108 113
নামমাত্র টর্ক N·m 39 58 61 61 61
সর্বাধিক গতি rpm 86 54 44 36 27
নামমাত্র গতি rpm 51 32 26 21 16
সর্বাধিক বর্তমান অস্ত্র 15.37 12.77 11.48 10.14 7.98
নামমাত্র বর্তমান অস্ত্র 8.69 8.14 6.86 5.73 4.31
টর্ক ধ্রুবক N m/Arms 4.49 7.13 8.89 10.65 14.17
ধাপ প্রতিরোধের ওম ((২০°সি) 0.4
ফেজ ইন্ডাক্ট্যান্স এমএইচ 0.9
ব্যাক ইএমএফ Vrms/krpm 7.7
পরম এনকোডার এনকোডার প্রকার নিখুঁত এনকোডার
রেজোলিউশন (একক মোটর ঘূর্ণন) বিট 23২৪ বিট
মোটর মাল্টি টার্ন কাউন্টার বিট 16
একমুখী অবস্থানগত নির্ভুলতা আর্ক সেক ≤75 ≤75 ≤ ৬০ ≤৫০ ≤৫০
পজিশনিং নির্ভুলতার পুনরাবৃত্তিযোগ্যতা আর্ক সেক ≤10 ≤10 ≤10 ≤10 ≤10
উল্টাপাল্টা শক্ততা x১০4N·m /rad 24
টর্শনাল স্টিফাইড x১০4N·m /rad 1.8 2.3
ইনার্টিয়া মোমন্ট ব্রেক ছাড়াই কিলোগ্রাম2 8.8*10^-5
ব্রেক সহ কিলোগ্রাম2 9.17*10^-5
ভর ব্রেক ছাড়াই কেজি 2.4
ব্রেক সহ কেজি 2.96
মোটর মেরু সংখ্যা পোল 16
পরিবেশগত অবস্থা অপারেটিং তাপমাত্রাঃ 0~40°C
সংরক্ষণের তাপমাত্রাঃ -20 ~ 60°C
অপারেটিং আর্দ্রতা / স্টোরেজ আর্দ্রতাঃ 20 ~ 80%RH (কোনও কনডেনসেশন নেই)
কম্পন প্রতিরোধঃ 24.5m/s2 (ফ্রিকোয়েন্সিঃ 10~400Hz)
ধুলো বা ধাতব গুঁড়া, ক্ষয়কারী গ্যাস, জ্বলনযোগ্য গ্যাস, তেল কুয়াশা এবং অন্যান্য অভ্যন্তরীণ ব্যবহারের জন্য কোন, সরাসরি সূর্যালোক এড়ান
১০০০ মিটারের নিচে
মোটর বিচ্ছিন্নতা আইসোলেশন প্রতিরোধেরঃ 100MΩ ((DC500V) এর বেশি
ডিলেক্ট্রিক শক্তিঃ AC1500V/ 1 মিনিট
আইসোলেশন ক্লাসঃ F
সুরক্ষার মাত্রা সম্পূর্ণরূপে বন্ধ স্ব-শীতল প্রকার (IP65)

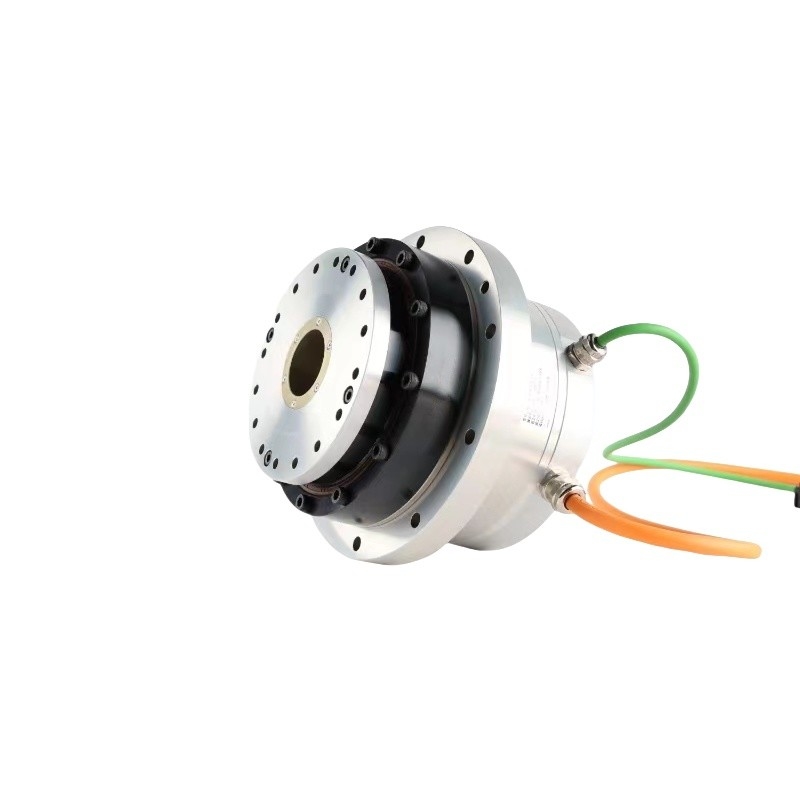

শিল্প স্বয়ংক্রিয়তা হোল শ্যাফ্ট রোটারি অ্যাকচুয়েটর হারমোনিক গিয়ার মোটর 0
