উৎপত্তি স্থল:
জিয়াংসু, চীন
পরিচিতিমুলক নাম:
Giant Precision
সাক্ষ্যদান:
ISO9001
মডেল নম্বার:

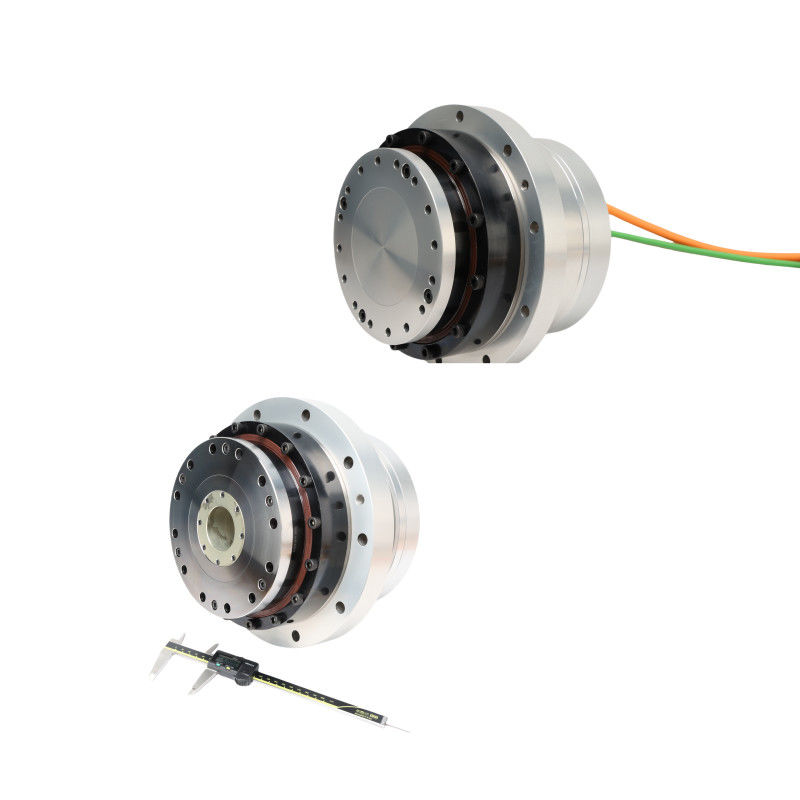

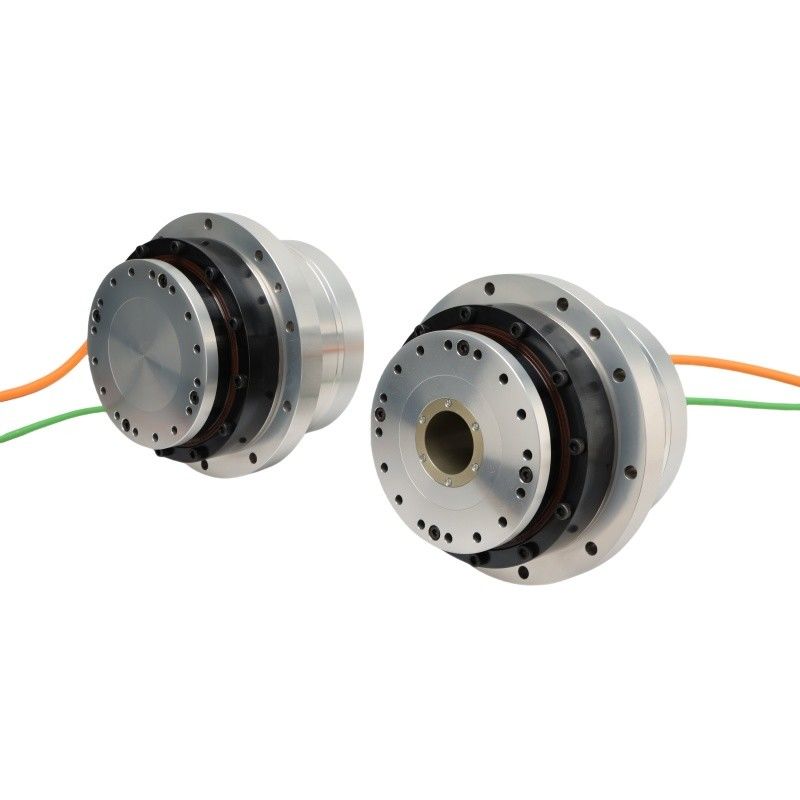

সাইড আউটলেট এইচএএসএফ সিরিজের ফ্ল্যাঞ্জযুক্ত রোটারি অ্যাকুয়েটর
পণ্যের বর্ণনা
ঘূর্ণন actuators একটি কেন্দ্রীয় অক্ষের চারপাশে ঘূর্ণন গতি বা টর্ক উত্পাদন করার জন্য ডিজাইন করা যান্ত্রিক ডিভাইস।
রোটারি অ্যাকচুয়েটরগুলি বিভিন্ন শিল্পে তরল বা বৈদ্যুতিক শক্তিকে ঘূর্ণন গতি বা টর্কে রূপান্তর করার দক্ষতার কারণে বিস্তৃত প্রয়োগ খুঁজে পায়।এখানে কিছু নির্দিষ্ট অ্যাপ্লিকেশন যেখানে ঘূর্ণন actuators সাধারণত শিল্প স্বয়ংক্রিয়তা যেমন রোবোটিক বাহু ব্যবহার করা হয়, কনভেয়র এবং উপাদান হ্যান্ডলিং, ট্রান্সমিশন সিস্টেম এবং প্যাকেজিং মেশিন।
রোটারি অ্যাকচুয়েটরগুলির অ্যাপ্লিকেশন
শিল্প স্বয়ংক্রিয়করণঃরোবোটিক্স, কনভেয়র, প্যাকেজিং মেশিন এবং অন্যান্য স্বয়ংক্রিয় সিস্টেমে ব্যবহৃত হয়।
এয়ারস্পেসঃফ্লাইট কন্ট্রোল, ল্যান্ডিং গিয়ার এবং স্যাটেলাইট পজিশনিং এর জন্য খুবই গুরুত্বপূর্ণ।
অটোমোটিভ:সার্ভিস স্টিয়ারিং, গ্যাস কন্ট্রোল, ট্রান্সমিশন সিস্টেম।
জ্বালানি ও ইউটিলিটি:ভালভ অ্যাক্টিভেশন, সোলার ট্র্যাকিং সিস্টেম.
চিকিৎসা ও স্বাস্থ্যসেবা:ডায়াগনস্টিক সরঞ্জাম, সার্জিক্যাল রোবোটিক্স।
ভোক্তা ইলেকট্রনিক্সঃক্যামেরা, স্মার্টফোন, গেমিং কনসোল।
স্পেসিফিকেশন শীট
ধারাবাহিক HAS | 32 | ||||||
হ্রাস অনুপাত | 51 | 81 | 101 | 121 | 161 | ||
220VAC | পিক টর্ক | N·m | 250 | 376 | 441 | 436 | 459 |
নামমাত্র টর্ক | N·m | 90 | 150 | 190 | 230 | 267 | |
সর্বাধিক গতি | rpm | 75 | 47 | 38 | 31 | 24 | |
নামমাত্র গতি | rpm | 45 | 28 | 23 | 19 | 14 | |
সর্বাধিক বর্তমান | অস্ত্র | 11.56 | 10.95 | 9.6 | 8.5 | 6.72 | |
নামমাত্র বর্তমান | অস্ত্র | 4.16 | 4.37 | 4.44 | 4.48 | 3.91 | |
টর্ক ধ্রুবক | N m/Arms | 21.62 | 34.34 | 42.82 | 51.3 | 68.26 | |
ধাপ প্রতিরোধের | ওম ((২০°সি) | 2.1 | |||||
ফেজ ইন্ডাক্ট্যান্স | এমএইচ | 12 | |||||
ব্যাক ইএমএফ | Vrms/krpm | 52.5 | |||||
৪৮ ভিডিসি | পিক টর্ক | N·m | 250 | 376 | 411 | 436 | 459 |
নামমাত্র টর্ক | N·m | 90 | 145 | 180 | 215 | 267 | |
সর্বাধিক গতি | rpm | 53 | 33 | 27 | 22 | 17 | |
নামমাত্র গতি | rpm | 45 | 28 | 23 | 19 | 14 | |
সর্বাধিক বর্তমান | অস্ত্র | 47.13 | 44.63 | 39.13 | 34.65 | 27.41 | |
নামমাত্র বর্তমান | অস্ত্র | 16.97 | 17.21 | 17.14 | 17.09 | 15.95 | |
টর্ক ধ্রুবক | N m/Arms | 5.3 | 8.42 | 10.5 | 12.58 | 16.74 | |
ধাপ প্রতিরোধের | ওম ((২০°সি) | 0.2 | |||||
ফেজ ইন্ডাক্ট্যান্স | এমএইচ | 0.4 | |||||
ব্যাক ইএমএফ | Vrms/krpm | 12.57 | |||||
পরম এনকোডার | এনকোডার প্রকার | নিখুঁত এনকোডার | |||||
রেজোলিউশন (একক মোটর ঘূর্ণন) | বিট | 23২৪ বিট | |||||
মোটর মাল্টি টার্ন কাউন্টার | বিট | 16 | |||||
একমুখী অবস্থানগত নির্ভুলতা | আর্ক সেক | ≤ ৬৫ | ≤ ৬০ | ≤৫৫ | ≤45 | ≤45 | |
পজিশনিং নির্ভুলতার পুনরাবৃত্তিযোগ্যতা | আর্ক সেক | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
উল্টাপাল্টা শক্ততা | x১০4N·m /rad | 95 | |||||
টর্শনাল স্টিফাইড | x১০4N·m /rad | 7.6 | 9.9 | ||||
ইনার্টিয়া মোমন্ট | ব্রেক ছাড়াই | কিলোগ্রাম2 | 8.৩*১০^-৪ | ||||
ব্রেক সহ | কিলোগ্রাম2 | 1.04*10^-3 | |||||
ভর | ব্রেক ছাড়াই | কেজি | 7.4 | ||||
ব্রেক সহ | কেজি | 8.7 | |||||
মোটর মেরু সংখ্যা | পোল | 16 | |||||
পরিবেশগত অবস্থা | অপারেটিং তাপমাত্রাঃ 0~40°C সংরক্ষণের তাপমাত্রাঃ -20 ~ 60°C অপারেটিং আর্দ্রতা / স্টোরেজ আর্দ্রতাঃ 20 ~ 80%RH (কোনও কনডেনসেশন নেই) কম্পন প্রতিরোধঃ 24.5m/s2 (ফ্রিকোয়েন্সিঃ 10~400Hz) ধুলো বা ধাতব গুঁড়া, ক্ষয়কারী গ্যাস, জ্বলনযোগ্য গ্যাস, তেল কুয়াশা এবং অন্যান্য অভ্যন্তরীণ ব্যবহারের জন্য কোন, সরাসরি সূর্যালোক এড়ান ১০০০ মিটারের নিচে |
||||||
মোটর বিচ্ছিন্নতা | আইসোলেশন প্রতিরোধঃ 100MΩ ((DC500V) এর বেশি | ||||||
ডিলেক্ট্রিক শক্তিঃ AC1500V/ 1 মিনিট | |||||||
আইসোলেশন ক্লাসঃ F | |||||||
সুরক্ষার মাত্রা | সম্পূর্ণরূপে বন্ধ স্ব-শীতল প্রকার (IP65) |
