উৎপত্তি স্থল:
জিয়াংসু, চীন
পরিচিতিমুলক নাম:
Giant Precision
সাক্ষ্যদান:
ISO9001
মডেল নম্বার:
সাইড আউটলেট এইচএএসএফ সিরিজের ফ্ল্যাঞ্জযুক্ত রোটারি অ্যাকুয়েটর

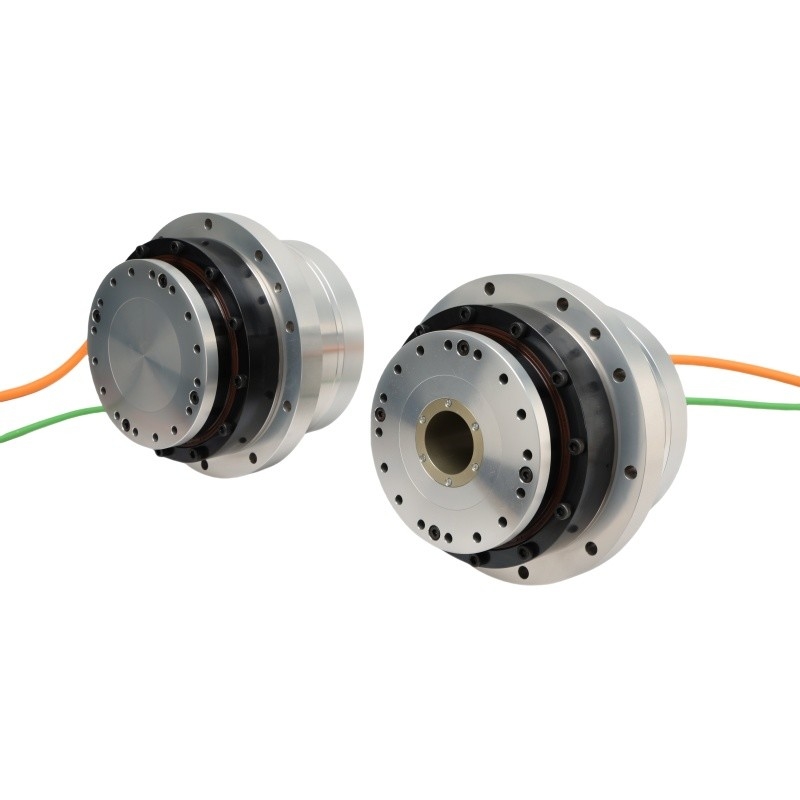

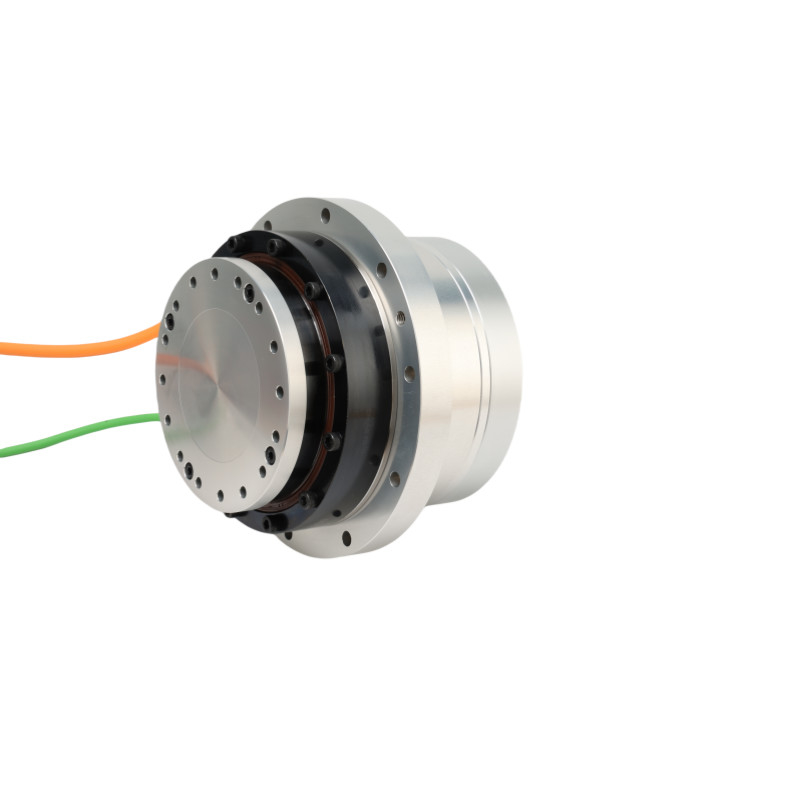

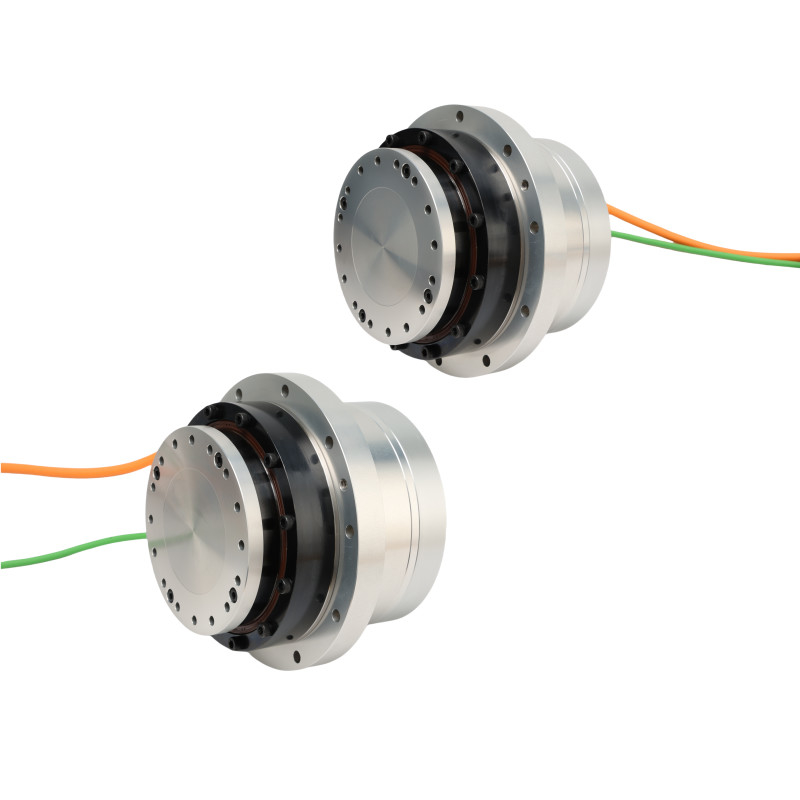

উচ্চ নির্ভুলতা এবং উচ্চ টর্ক সলিড শ্যাফ্ট এইচএএসএফ সিরিজ মডেল 20 ফ্ল্যাঞ্জযুক্ত রোটারি অ্যাকুয়েটর
রোটারি অ্যাকচুয়েটর হ'ল একটি কেন্দ্রীয় অক্ষের চারপাশে ঘূর্ণন গতি বা টর্ক উত্পাদন করার জন্য ডিজাইন করা যান্ত্রিক ডিভাইস। এগুলি বিভিন্ন শিল্প, অটোমোটিভ, এয়ারস্পেস,এবং অন্যান্য অ্যাপ্লিকেশন যেখানে নিয়ন্ত্রিত ঘূর্ণন গতি প্রয়োজন.
শিল্প অটোমেশন
1রোবোটিক আর্মস: রোটারি অ্যাকচুয়েটরগুলি সমাবেশ লাইন, পিক-অ্যান্ড-প্লেস অপারেশন এবং অন্যান্য স্বয়ংক্রিয় কাজগুলিতে ব্যবহৃত রোবোটিক আর্মস এবং ম্যানিপুলেটরগুলির অবিচ্ছেদ্য উপাদান।
2. কনভেয়র এবং উপাদান হ্যান্ডলিংঃ অ্যাক্টিভেশনগুলি কনভেয়র সিস্টেম, বাছাই প্রক্রিয়া এবং উপাদান হ্যান্ডলিং সরঞ্জামগুলিতে ঘূর্ণনশীল আন্দোলনগুলি নিয়ন্ত্রণ করে।
3প্যাকেজিং যন্ত্রপাতিঃ প্যাকেজিং মেশিনগুলিতে সিলিং, লেবেলিং এবং ফিলিংয়ের মতো কাজগুলির জন্য অ্যাকচুয়েটরগুলি ঘূর্ণনশীল আন্দোলনকে সহজ করে তোলে।
অটোমোবাইল শিল্প
1স্টিয়ারিং সিস্টেমঃ স্টিয়ারিং নিয়ন্ত্রণে সহায়তা করার জন্য বৈদ্যুতিক এবং হাইড্রোলিক রোটারি অ্যাকচুয়েটরগুলি বৈদ্যুতিক সার্ভিস স্টিয়ারিং সিস্টেম (ইপিএস) এবং হাইড্রোলিক সার্ভিস স্টিয়ারিং সিস্টেম (এইচপিএস) এ ব্যবহৃত হয়।
2. গ্যাস কন্ট্রোলঃ আধুনিক ইঞ্জিনগুলিতে গ্যাস ভ্যালভের অবস্থান নিয়ন্ত্রণ করতে অ্যাকচুয়েটর ব্যবহার করা হয়, যা ইঞ্জিনের গতি এবং পাওয়ার আউটপুটের সুনির্দিষ্ট নিয়ন্ত্রণ নিশ্চিত করে।
3ট্রান্সমিশন সিস্টেম:ঘূর্ণনশীল actuators অটোমেটেড ম্যানুয়াল ট্রান্সমিশন (AMT) এবং ডুয়াল-ক্লচ ট্রান্সমিশন (DCT) গিয়ার পরিবর্তন সহজ করার জন্য ব্যবহৃত হয়।
জ্বালানি ও ইউটিলিটি:
1. ভালভ অ্যাক্টিভেশনঃ ঘূর্ণনশীল অ্যাক্টিভেশনগুলি প্রবাহের হার, চাপ এবং তরল দিক নিয়ন্ত্রণের জন্য পাইপলাইন, প্রক্রিয়া শিল্প এবং ইউটিলিটিগুলিতে ভালভগুলি নিয়ন্ত্রণ করে।
2পুনর্নবীকরণযোগ্য শক্তিঃ সৌর প্যানেলগুলিকে সূর্যের দিকে পরিচালিত করতে সৌর ট্র্যাকিং সিস্টেমে অ্যাক্টিভেটর ব্যবহার করা হয়।
চিকিৎসা ও স্বাস্থ্যসেবা:
1ডায়াগনস্টিক সরঞ্জাম: ইমেজিং উপাদানগুলির সুনির্দিষ্ট অবস্থান এবং চলাচলের জন্য সিটি স্ক্যানার এবং এমআরআই মেশিনের মতো চিকিত্সা সরঞ্জামগুলিতে রোটারি অ্যাকুয়েটর ব্যবহার করা হয়।
2- সার্জিক্যাল রোবোটিক্সঃ অ্যাকুয়েটরগুলি সার্জিক্যাল রোবোটিক সিস্টেমে সুনির্দিষ্ট চলাচল এবং নিয়ন্ত্রণ সক্ষম করে, যা অস্ত্রোপচারের নির্ভুলতা এবং ন্যূনতম আক্রমণাত্মক পদ্ধতিগুলিকে উন্নত করে।
ধারাবাহিক HAS | 20 | ||||||
হ্রাস অনুপাত | 51 | 81 | 101 | 121 | 161 | ||
220VAC | পিক টর্ক | N·m | 69 | 91 | 102 | 108 | 113 |
নামমাত্র টর্ক | N·m | 30 | 48 | 58 | 61 | 61 | |
সর্বাধিক গতি | rpm | 98 | 62 | 50 | 41 | 31 | |
নামমাত্র গতি | rpm | 51 | 32 | 26 | 21 | 16 | |
সর্বাধিক বর্তমান | অস্ত্র | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | |
নামমাত্র বর্তমান | অস্ত্র | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | |
টর্ক ধ্রুবক | N m/Arms | 11.42 | 18.14 | 22.62 | 27.1 | 36.06 | |
ধাপ প্রতিরোধের | ওম ((২০°সি) | 6.2 | |||||
ফেজ ইন্ডাক্ট্যান্স | এমএইচ | 7.7 | |||||
ব্যাক ইএমএফ | Vrms/krpm | 25 | |||||
৪৮ ভিডিসি | পিক টর্ক | N·m | 69 | 91 | 102 | 108 | 113 |
নামমাত্র টর্ক | N·m | 39 | 58 | 61 | 61 | 61 | |
সর্বাধিক গতি | rpm | 86 | 54 | 44 | 36 | 27 | |
নামমাত্র গতি | rpm | 51 | 32 | 26 | 21 | 16 | |
সর্বাধিক বর্তমান | অস্ত্র | 15.37 | 12.77 | 11.48 | 10.14 | 7.98 | |
নামমাত্র বর্তমান | অস্ত্র | 8.69 | 8.14 | 6.86 | 5.73 | 4.31 | |
টর্ক ধ্রুবক | N m/Arms | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | |
ধাপ প্রতিরোধের | ওম ((২০°সি) | 0.4 | |||||
ফেজ ইন্ডাক্ট্যান্স | এমএইচ | 0.9 | |||||
ব্যাক ইএমএফ | Vrms/krpm | 7.7 | |||||
পরম এনকোডার | এনকোডার প্রকার | নিখুঁত এনকোডার | |||||
রেজোলিউশন (একক মোটর ঘূর্ণন) | বিট | 23২৪ বিট | |||||
মোটর মাল্টি টার্ন কাউন্টার | বিট | 16 | |||||
একমুখী অবস্থানগত নির্ভুলতা | আর্ক সেক | ≤75 | ≤75 | ≤ ৬০ | ≤৫০ | ≤৫০ | |
পজিশনিং নির্ভুলতার পুনরাবৃত্তিযোগ্যতা | আর্ক সেক | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
উল্টাপাল্টা শক্ততা | x১০4N·m /rad | 24 | |||||
টর্শনাল স্টিফাইড | x১০4N·m /rad | 1.8 | 2.3 | ||||
ইনার্টিয়া মোমন্ট | ব্রেক ছাড়াই | কিলোগ্রাম2 | 8.8*10^-5 | ||||
ব্রেক সহ | কিলোগ্রাম2 | 9.17*10^-5 | |||||
ভর | ব্রেক ছাড়াই | কেজি | 2.4 | ||||
ব্রেক সহ | কেজি | 2.96 | |||||
মোটর মেরু সংখ্যা | পোল | 16 | |||||
পরিবেশগত অবস্থা | অপারেটিং তাপমাত্রাঃ 0~40°C সংরক্ষণের তাপমাত্রাঃ -20 ~ 60°C অপারেটিং আর্দ্রতা / স্টোরেজ আর্দ্রতাঃ 20 ~ 80%RH (কোনও কনডেনসেশন নেই) কম্পন প্রতিরোধঃ 24.5m/s2 (ফ্রিকোয়েন্সিঃ 10~400Hz) ধুলো বা ধাতব গুঁড়া, ক্ষয়কারী গ্যাস, জ্বলনযোগ্য গ্যাস, তেল কুয়াশা এবং অন্যান্য অভ্যন্তরীণ ব্যবহারের জন্য কোন, সরাসরি সূর্যালোক এড়ান ১০০০ মিটারের নিচে |
||||||
মোটর বিচ্ছিন্নতা | আইসোলেশন প্রতিরোধঃ 100MΩ ((DC500V) এর বেশি | ||||||
ডিলেক্ট্রিক শক্তিঃ AC1500V/ 1 মিনিট | |||||||
আইসোলেশন ক্লাসঃ F | |||||||
সুরক্ষার মাত্রা | সম্পূর্ণরূপে বন্ধ স্ব-শীতল প্রকার (IP65) |
