উৎপত্তি স্থল:
জিয়াংসু, চীন
পরিচিতিমুলক নাম:
Giant Precision
সাক্ষ্যদান:
ISO9001
মডেল নম্বার:
বৃহত্তর ফাঁপা খাদ HAMF

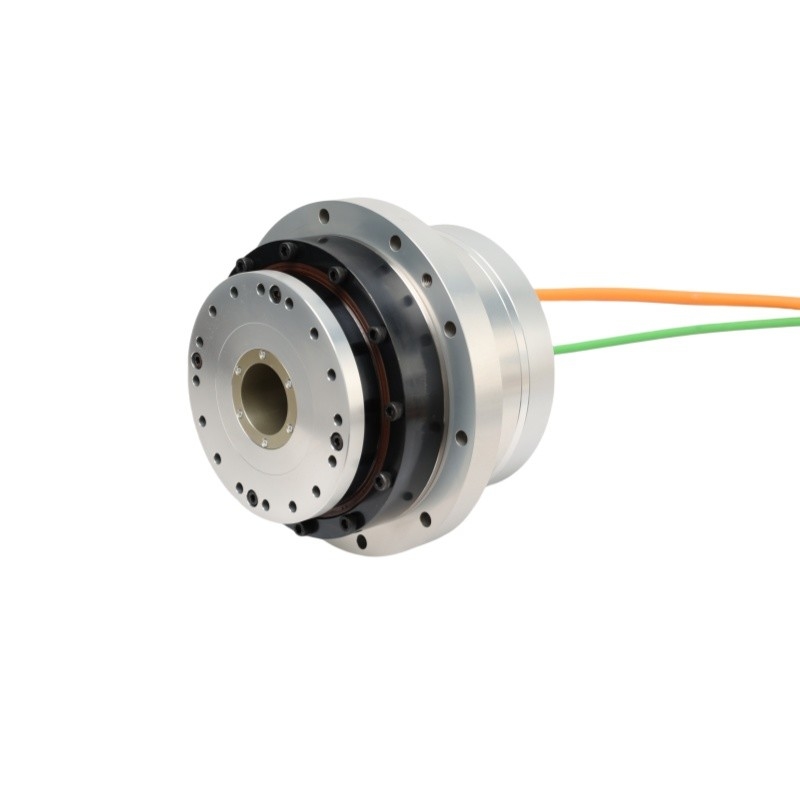

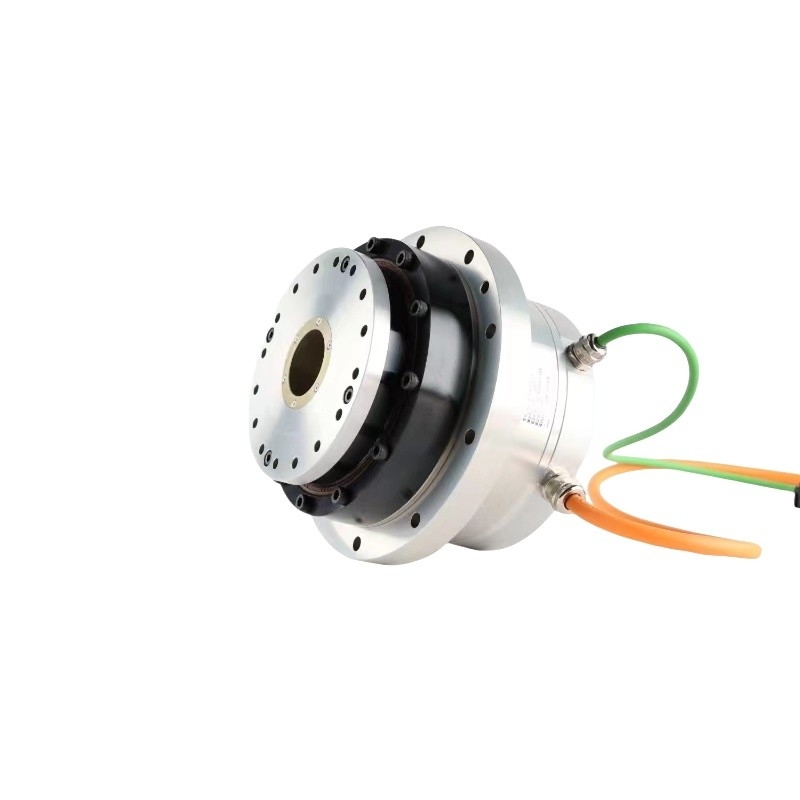

লেজার কাটিং মেশিনের জন্য শূন্য ব্যাকল্যাশ বৃহত্তর হোল শ্যাফ্ট এইচএটিএফ সিরিজের রোটারি অ্যাকচুয়েটর
একটি ঘূর্ণনশীল actuator একটি বৈদ্যুতিক, তরল চালিত, বা ম্যানুয়াল ডিভাইস যা বৈদ্যুতিক শক্তিকে ঘূর্ণনশীল বা দোলক গতিতে রূপান্তর করতে ব্যবহৃত হয়।এই actuators প্রধানত ম্যানুয়াল বা স্বয়ংক্রিয় ভালভ অপারেশন যেখানে কম্প্রেসড এয়ার বা বৈদ্যুতিক শক্তি মত ইউটিলিটি অ্যাক্সেসযোগ্যতা একটি actuator নির্বাচন একটি গুরুত্বপূর্ণ ভূমিকা পালন করে ব্যবহার করা হয়.
এই ধরনের actuator একটি রৈখিক actuator থেকে ভিন্ন কারণ একটি রৈখিক actuator ঘূর্ণন বিপরীত যখন শক্তি প্রেরণ করার জন্য রৈখিক আন্দোলন ব্যবহার করে; যাইহোক,একটি ঘূর্ণমান actuator লিনিয়ার actuators গঠন ডিভাইস সংযোগ করা হয়এই actuators মোবাইল জলবাহী সরঞ্জাম, বিমান বোর্ড, এবং গতি নিয়ন্ত্রণ সিস্টেম ব্যবহার করা হয়।
উচ্চ নির্ভুলতা: 10 আর্ক সেকেন্ড (0.0028 ডিগ্রী) পর্যন্ত নিখুঁত অবস্থান সঠিকতা।
বড় টর্ক: ছোট আকার, বড় টর্ক; 800 এনএম পর্যন্ত আউটপুট টর্ক।
ফাঁকা গর্ত: ক্যাবল, গ্যাস ক্যাম্প, লেজার রে ইত্যাদির সহজ পাস করার জন্য বড়-অ্যাপারচার অভ্যন্তরীণ থ্রেডিং গর্ত।
দীর্ঘায়ু: ২০,০০০ ঘণ্টার বেশি ব্যবহারের পরেও নির্ভুলতা অপরিবর্তিত থাকে।
শূন্য প্রতিক্রিয়া: শূন্য প্রতিক্রিয়া সহ হারমোনিক ড্রাইভ।
সমন্বয়: ইন্টিগ্রেটেড স্টেইন ওয়েভ গিয়ার হারমোনিক রিডাক্টর, টর্ক মোটর, ইলেক্ট্রোম্যাগনেটিক ব্রেক, এনকোডার এবং ড্রাইভার।
দ্রুত প্রতিক্রিয়া: চমৎকার গতিশীল প্রতিক্রিয়া কর্মক্ষমতা; লেজার প্রক্রিয়াকরণ এবং অটোমেশন সরঞ্জাম জন্য আদর্শ।
কম কম্পন: অত্যন্ত কম কম্পন এবং গোলমাল; সেমিকন্ডাক্টর এবং মেডিকেল ইমেজিং সরঞ্জামগুলির মতো অ্যাপ্লিকেশনগুলির জন্য সেরা পছন্দ।
উচ্চ সুরক্ষা মান: IP67 সুরক্ষা স্তর পর্যন্ত।
রক্ষণাবেক্ষণ মুক্ত: নিয়মিত রক্ষণাবেক্ষণের প্রয়োজন নেই; গ্রীস পরিবর্তন করার প্রয়োজন নেই ইত্যাদি
সিরিজ HAMF | 25 | 32 | 40 | ||||||||||||||
হ্রাস অনুপাত | 51 | 81 | 101 | 121 | 161 | 51 | 81 | 101 | 121 | 161 | 51 | 81 | 101 | 121 | 161 | ||
220VAC | পিক টর্ক | N·m | 121 | 169 | 194 | 207 | 217 | 250 | 376 | 441 | 436 | 459 | 400 | 641 | 702 | 762 | 800 |
নামমাত্র টর্ক | N·m | 68.5 | 107 | 133 | 133 | 133 | 90 | 150 | 190 | 230 | 267 | 150 | 240 | 300 | 360 | 480 | |
সর্বাধিক গতি | rpm | 94 | 59 | 48 | 40 | 30 | 75 | 47 | 38 | 31 | 24 | 59 | 37 | 30 | 25 | 19 | |
নামমাত্র গতি | rpm | 49 | 31 | 25 | 21 | 16 | 45 | 28 | 23 | 19 | 14 | 39 | 25 | 20 | 17 | 12 | |
সর্বাধিক বর্তমান | অস্ত্র | 6.9 | 6.07 | 5.58 | 4.97 | 3.92 | 11.56 | 10.95 | 9.6 | 8.5 | 6.72 | 14.42 | 14.55 | 12.78 | 11.58 | 9.13 | |
নামমাত্র বর্তমান | অস্ত্র | 3.9 | 3.84 | 3.83 | 3.2 | 2.4 | 4.16 | 4.37 | 4.44 | 4.48 | 3.91 | 5.41 | 5.45 | 5.46 | 5.47 | 5.48 | |
টর্ক ধ্রুবক | N m/Arms | 17.54 | 27.86 | 34.74 | 41.62 | 55.38 | 21.62 | 34.34 | 42.82 | 51.3 | 68.26 | 27.74 | 44.06 | 54.94 | 65.82 | 87.58 | |
ধাপ প্রতিরোধের | ওম ((২০°সি) | 3.55 | 2.1 | 2 | |||||||||||||
ফেজ ইন্ডাক্ট্যান্স | এমএইচ | 10 | 12 | 6 | |||||||||||||
ব্যাক ইএমএফ | Vrms/krpm | 40 | 52.5 | 65 | |||||||||||||
৪৮ ভিডিসি | পিক টর্ক | N·m | 121 | 169 | 194 | 207 | 217 | 250 | 376 | 411 | 436 | 459 | 280 | 440 | 550 | 660 | 800 |
নামমাত্র টর্ক | N·m | 64 | 100 | 125 | 133 | 133 | 90 | 145 | 180 | 215 | 267 | 140 | 230 | 280 | 340 | 450 | |
সর্বাধিক গতি | rpm | 59 | 37 | 30 | 25 | 19 | 53 | 33 | 27 | 22 | 17 | 43 | 27 | 22 | 18 | 14 | |
নামমাত্র গতি | rpm | 49 | 31 | 25 | 21 | 16 | 45 | 28 | 23 | 19 | 14 | 31 | 20 | 16 | 13 | 10 | |
সর্বাধিক বর্তমান | অস্ত্র | 26.96 | 23.71 | 21.83 | 19.44 | 15.32 | 47.13 | 44.63 | 39.13 | 34.65 | 27.41 | 42.89 | 42.44 | 42.54 | 42.61 | 38.82 | |
নামমাত্র বর্তমান | অস্ত্র | 14.26 | 14.03 | 14.06 | 12.49 | 9.39 | 16.97 | 17.21 | 17.14 | 17.09 | 15.95 | 21.45 | 22.18 | 21.66 | 21.95 | 21.84 | |
টর্ক ধ্রুবক | N m/Arms | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | 5.3 | 8.42 | 10.5 | 12.58 | 16.74 | 6.53 | 10.37 | 12.93 | 15.49 | 20.61 | |
ধাপ প্রতিরোধের | ওম ((২০°সি) | 0.13 | 0.2 | 0.074 | |||||||||||||
ফেজ ইন্ডাক্ট্যান্স | এমএইচ | 0.36 | 0.4 | 0.3 | |||||||||||||
ব্যাক ইএমএফ | Vrms/krpm | 10.5 | 12.57 | 15 | |||||||||||||
পরম এনকোডার | এনকোডার প্রকার | নিখুঁত এনকোডার | |||||||||||||||
রেজোলিউশন (একক মোটর ঘূর্ণন) | বিট | 23২৪ বিট | ২৩ বিট | ||||||||||||||
মোটর মাল্টি টার্ন কাউন্টার | বিট | 16 | |||||||||||||||
একমুখী অবস্থানগত নির্ভুলতা | আর্ক সেক | ≤ ৭০ | ≤ ৬০ | ≤ ৬০ | ≤৫০ | ≤৫০ | ≤ ৬৫ | ≤ ৬০ | ≤৫৫ | ≤45 | ≤45 | ≤ ৬০ | ≤ ৬০ | ≤৫০ | ≤45 | ≤45 | |
পজিশনিং নির্ভুলতার পুনরাবৃত্তিযোগ্যতা | আর্ক সেক | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
উল্টাপাল্টা শক্ততা | x104 N·m /rad | 38 | 95 | 175 | |||||||||||||
টর্শনাল স্টিফাইড | x104 N·m /rad | 3.4 | 4.6 | 3.4 | 9.9 | 14 | 18.6 | ||||||||||
ইনার্টিয়া মোমন্ট | ব্রেক ছাড়াই | কেজি* মি2 | 2.৩*১০^-৪ | 8.03*10^-4 | 1.72*10^-3 | ||||||||||||
ভর | ব্রেক ছাড়াই | কেজি | 3.7 | 6.68 | 12.2 | ||||||||||||
মোটর মেরু সংখ্যা | পোল | 16 | |||||||||||||||
পরিবেশগত অবস্থা | অপারেটিং তাপমাত্রাঃ 0~40°C সংরক্ষণের তাপমাত্রাঃ -20 ~ 60°C অপারেটিং আর্দ্রতা / স্টোরেজ আর্দ্রতাঃ 20 ~ 80%RH (কোনও কনডেনসেশন নেই) কম্পন প্রতিরোধঃ 24.5m/s2 (ফ্রিকোয়েন্সিঃ 10~400Hz) ধুলো বা ধাতব গুঁড়া, ক্ষয়কারী গ্যাস, জ্বলনযোগ্য গ্যাস, তেল কুয়াশা এবং অন্যান্য অভ্যন্তরীণ ব্যবহারের জন্য কোন, সরাসরি সূর্যালোক এড়ান ১০০০ মিটারের নিচে |
||||||||||||||||
মোটর বিচ্ছিন্নতা | আইসোলেশন প্রতিরোধঃ 100MΩ ((DC500V) এর বেশি | ||||||||||||||||
ডিলেক্ট্রিক শক্তিঃ AC1500V/ 1 মিনিট | |||||||||||||||||
আইসোলেশন ক্লাসঃ F | |||||||||||||||||
সুরক্ষার মাত্রা | সম্পূর্ণরূপে বন্ধ স্ব-শীতল প্রকার (IP65) |
