উৎপত্তি স্থল:
জিয়াংসু, চীন
পরিচিতিমুলক নাম:
Giant Precision
সাক্ষ্যদান:
ISO9001
মডেল নম্বার:

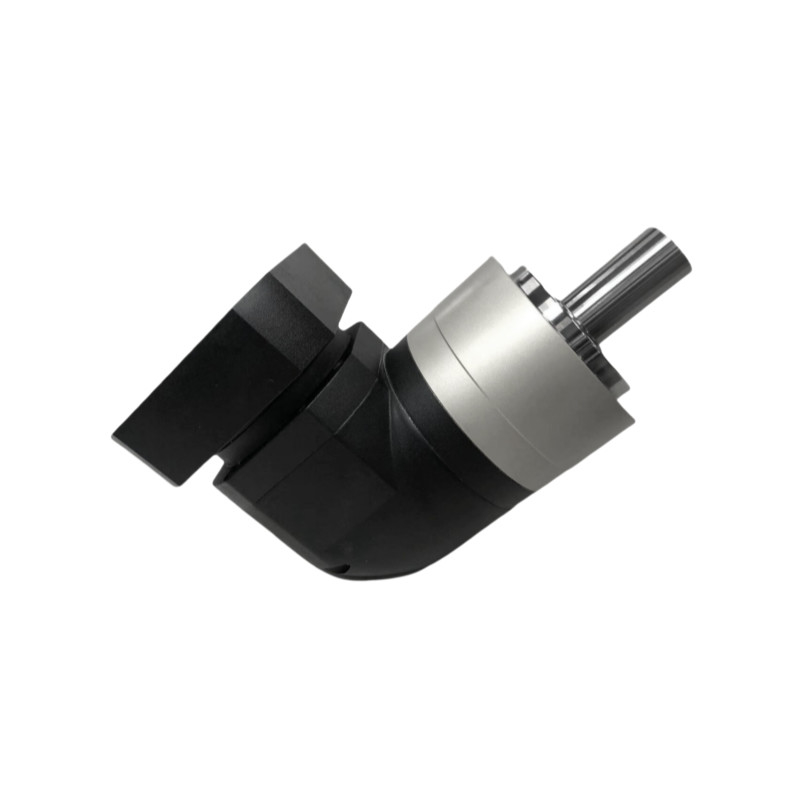

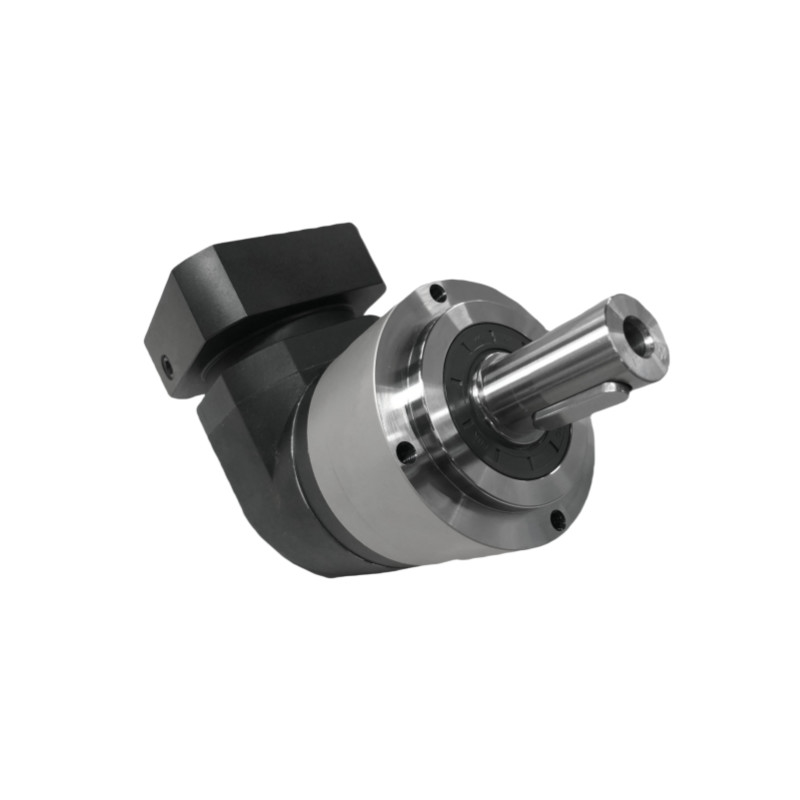

NER সিরিজ প্ল্যানেটারি গিয়ারবক্স
গ্রহীয় গিয়ার হ্রাসকারীগুলি কমপ্যাক্ট উপাদান যা বিভিন্ন অ্যাপ্লিকেশনগুলিতে টর্ক ট্রান্সমিশনকে সর্বাধিকতর করার চেষ্টা করে।এই যন্ত্রপাতি উচ্চ টর্ক স্তরের সংক্রমণ নিশ্চিত করার পাশাপাশি একটি সেট ক্ষমতা স্তর জন্য মোটর ঘূর্ণন প্রয়োজনীয় সংখ্যা হ্রাসডিসি ট্রান্সমিশন, সার্ভো এবং স্টেপিং সিস্টেম সহ শিল্প অটোমেশন সিস্টেম,গ্রহীয় গিয়ার হ্রাসকারীগুলি ব্যবহার করুন যাতে উচ্চ স্তরের টর্ক প্রয়োজন এমন কাজগুলি দক্ষতার সাথে পরিচালনা করতে পারে.
অনুরূপ গিয়ার রিডাক্টর সিস্টেমের তুলনায়, এই উপাদানগুলির ওজন কম এবং একটি কম্প্যাক্ট ডিজাইন রয়েছে যা আরও ডিজাইনে ফিট করতে পারে।প্ল্যানেটারি গিয়ার হ্রাসকারীগুলি আকারে 50% পর্যন্ত হ্রাস করার সময় একই টর্ক আউটপুট বজায় রাখতে পারে.
এই গিয়ার হ্রাসকারীগুলিতে গোলাকার বিয়ারিং রয়েছে যা উপাদানগুলিকে মসৃণ এবং দক্ষতার সাথে কাজ করতে সহায়তা করে। এটি তাদের অপারেশনাল লাইফটাইম জুড়ে পরিধান হ্রাস করে, যার ফলে কম ক্ষতি এবং দীর্ঘ পণ্যের জীবন.
গ্রহীয় গিয়ার হ্রাসকারীগুলি তুলনামূলক সিস্টেমের তুলনায় উচ্চতর অক্ষীয় লোড গতি এবং রেডিয়াল লোড গতি সরবরাহ করে।এই তাদের সামগ্রিক নির্ভরযোগ্যতা এবং দৃঢ়তা বৃদ্ধি এবং misalignment জন্য সম্ভাব্য হ্রাসএই বৈশিষ্ট্যগুলি গ্রহীয় গিয়ার হ্রাসকারীদের কম্পনের প্রভাবগুলি প্রশমিত করতে এবং সময়ের সাথে সাথে ধারাবাহিক সংক্রমণ নিশ্চিত করতে দেয়।
প্ল্যানেটারি গিয়ার রিডাক্টরগুলি সর্বাধিক দাঁত সংযুক্তির জন্য নির্মিত। কারণ আরও দাঁত সংস্পর্শে রয়েছে, এটি উভয়ই আরও টর্ক পরিচালনা করতে পারে এবং আরও টর্ক স্থানান্তর করতে পারে।
একটি গ্রহীয় গিয়ার হ্রাসকারী সিস্টেমের প্রতিটি স্তরকে কাস্টম কনফিগারেশনগুলির জন্য স্ট্যাক করা বা সংশোধন করা যেতে পারে যা একটি প্রদত্ত অ্যাপ্লিকেশনটির চাহিদা পূরণ করে। গ্রহীয় গিয়ার হ্রাসকারীগুলিও কাজ করা সহজঃএকবার তারা একটি নলাকার গিয়ারবক্স ইনস্টল করা হয়, গিয়ার হ্রাসকারীগুলি প্রায় যে কোনও জায়গায় ইনস্টল করা যেতে পারে।
স্পেসিফিকেশন | সেগমেন্ট নম্বর | অনুপাত | NER070 | NER090 | NER120 | NER155 | NER205 | NER235 | |
নামমাত্র আউটপুট টর্ক | Nm | একক | 3 | 50 | 120 | 190 | 320 | 550 | 1080 |
4 | 45 | 130 | 270 | 510 | 990 | 1610 | |||
5 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
6 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
7 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
8 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
9 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
10 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
14 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
16 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
20 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
দ্বিগুণ | 15 | 50 | 120 | 190 | 320 | 550 | 1080 | ||
25 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
30 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
35 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
40 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
45 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
50 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
60 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
70 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
80 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
90 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
100 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
120 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
140 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
160 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
180 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
200 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
রোটারি ইনার্সি | কিলোগ্রাম | একক | 3 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 |
4 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
5 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
6 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
7 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
8 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
9 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
10 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 145.82 | |||
14 | 0.07 | 1.87 | 6.25 | 21.80 | 65.60 | 145.82 | |||
16 | 0.07 | 1.87 | 6.25 | 21.80 | 65.60 | 145.82 | |||
20 | 0.07 | 1.87 | 6.25 | 21.80 | 65.60 | 145.82 | |||
দ্বিগুণ | 15 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.9 | ||
25 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
30 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
35 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
40 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
45 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
50 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
60 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
70 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
80 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
90 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
100 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
120 | 0.09 | 0.31 | 1.87 | 6.25 | 21.80 | 65.60 | |||
140 | 0.09 | 0.31 | 1.87 | 6.25 | 21.80 | 65.60 | |||
160 | 0.09 | 0.31 | 1.87 | 6.25 | 21.80 | 65.60 | |||
180 | 0.09 | 0.31 | 1.87 | 6.25 | 21.80 | 65.60 | |||
200 | 0.09 | 0.31 | 1.87 | 6.25 | 21.80 | 65.60 |
প্যারামিটার টেবিল | সেগমেন্ট নম্বর | অনুপাত | NER070 | NER090 | NER120 | NER155 | NER205 | NER235 | |
সর্বাধিক ত্বরণ টর্ক | Nm | 1,2 | ৩-২০০ | 1.8 গুণ নামমাত্র আউটপুট টর্ক | |||||
জরুরী স্টপ টর্ক | Nm | 1,2 | ৩-২০০ | নামমাত্র আউটপুট টর্কের ৩ গুণ | |||||
নামমাত্র ইনপুট গতি | rmp | 1 | ৩ থেকে ২০ | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 |
2 | ১৫-২০০ | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 | ||
সর্বাধিক ইনপুট গতি | rmp | 1 | ৩ থেকে ২০ | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 |
2 | ১৫-২০০ | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 | ||
অতি সুনির্দিষ্ট প্রতিক্রিয়া | আর্কমিন | 1 | ৩ থেকে ২০ |
