উৎপত্তি স্থল:
জিয়াংসু, চীন
পরিচিতিমুলক নাম:
Giant Precision
সাক্ষ্যদান:
ISO9001
মডেল নম্বার:
আরভি - সি
আরভি হ্রাসকারী একটি নতুন ট্রান্সমিশন প্রক্রিয়া যা traditionalতিহ্যবাহী সাইক্লয়েড গিয়ারবক্স এবং গ্রহীয় গিয়ারবক্স থেকে তৈরি। এর কমপ্যাক্ট কাঠামো, বড় ট্রান্সমিশন, দীর্ঘ পরিষেবা জীবন,স্থিতিশীল নির্ভুলতা এবং উচ্চ দক্ষতা.
রোটারি ভেক্টর রিডাক্টর শিল্প রোবটের মূল উপাদান এবং ট্রান্সমিশন দক্ষতা নিঃসন্দেহে ট্রান্সমিশন পারফরম্যান্সের একটি গুরুত্বপূর্ণ সূচক।সমাবেশের মাত্রিক চেইন অংশগুলির মধ্যে স্বচ্ছতা নিয়ে আসে, যা ট্রান্সমিশন দক্ষতা উপর একটি নির্দিষ্ট প্রভাব থাকতে পারে।
মূল বৈশিষ্ট্য
এসপিইসিফিকেশনs
![]() |
স্পেসিফিকেশন | আউটপুট টর্ক kgf-m ((Nm) |
10 | ১০৯৮ | |
27 | ২৭ ((২৬৫) | |
50 | ৫০ ((৪৯০) | |
100 | ১০০ (৯৮০) | |
120 | ১১৭৬ | |
200 | ২০০৯ (১৯৬১) | |
320 | 320(3136) | |
400 | ৪০০ ((৩৯২০) | |
500 | ৫০০ ((৪৯০০) |
আরভি-সি সিরিজের পরামিতি টেবিল
মডেল |
টর্শনাল রিবিডিটি Nm/arc.min. |
মাত্রা ((মিমি) | অনুমোদিত বন্ডিং টর্ক (এনএম) |
অনুমোদিত থ্রাস্ট লোড (এন) |
টর্শনাল স্টিফাইড | প্রতিক্রিয়া / হারানো প্রস্তাব | ||
a | b | Nm/arc.min. | arc.min | ঘূর্ণন গতি নির্ধারণ (এনএম) |
||||
BX10C | 421 | 28 | 119.2 | 686 | 5880 | 47 | MAX1 | ±২।94 |
BX27C | 1068 | 38.2 | 150.3 | 980 | 8820 | 147 | ±794 | |
BX50C | 1960 | 50.4 | 187.1 | 1764 | 11760 | 255 | ±১৪7 | |
BX100C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ±২৯।4 | |
BX120C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ±২৯।4 | |
BX200C | 9800 | 76 | 280.4 | 8820 | 19600 | 980 | ±৫৮।8 | |
BX320C | 12740 | 114.5 | 360.5 | 20580 | 29400 | 1960 | ±94.1 | |
BX500C | 24500 | 125 | 413.4 | 34300 | 39200 | 3430 | ±১৪৭0 |
বিস্তারিত ছবি

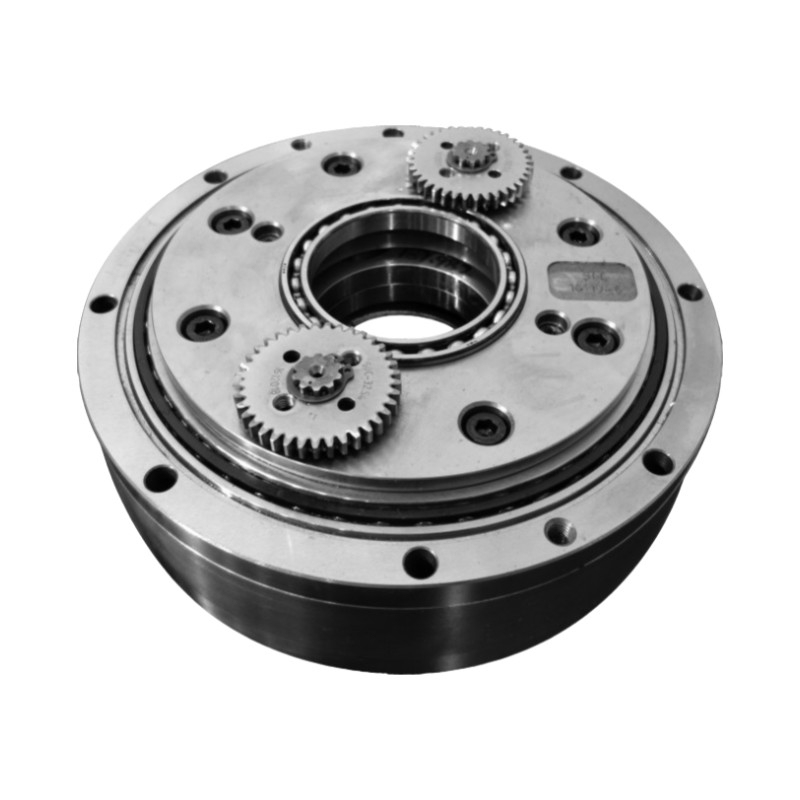

আরভি - সি সিরিজ হোল শ্যাফ্ট আরভি রিডাক্টরের মূল বৈশিষ্ট্য | |||
পণ্য | হোল শ্যাফ্ট আরভি রিডাক্টর | ||
উপাদান
|
ইস্পাত, অ্যালুমিনিয়াম | ||
টর্শনাল রিবিডিটি
|
৪২১ থেকে ২৪৫০০ এনএম/আর্ক.মিনিট। | ||
আউটপুট গতি (r/min) | ৫ থেকে ৬০ | ||
প্রতিক্রিয়া
|
ম্যাক্স. ১ আর্ক.মিনিট। |
||
ক্ষণস্থায়ী সর্বোচ্চ অনুমোদিত টর্ক
|
১৩৭২ থেকে ৭৮৪০০ এনএম | ||
সর্বাধিক অনুমোদিত আউটপুট ঘূর্ণন গতি
|
80 r/min | ||
মডেল
|
BX10C, BX27C, BX50C, BX100, BX120C, BX200C, BX320C, BX500C |
||
ওজন
|
4.৬ থেকে ১৫৪ কেজি | ||
গ্যারান্টি | ১ বছর |
প্রয়োগ
