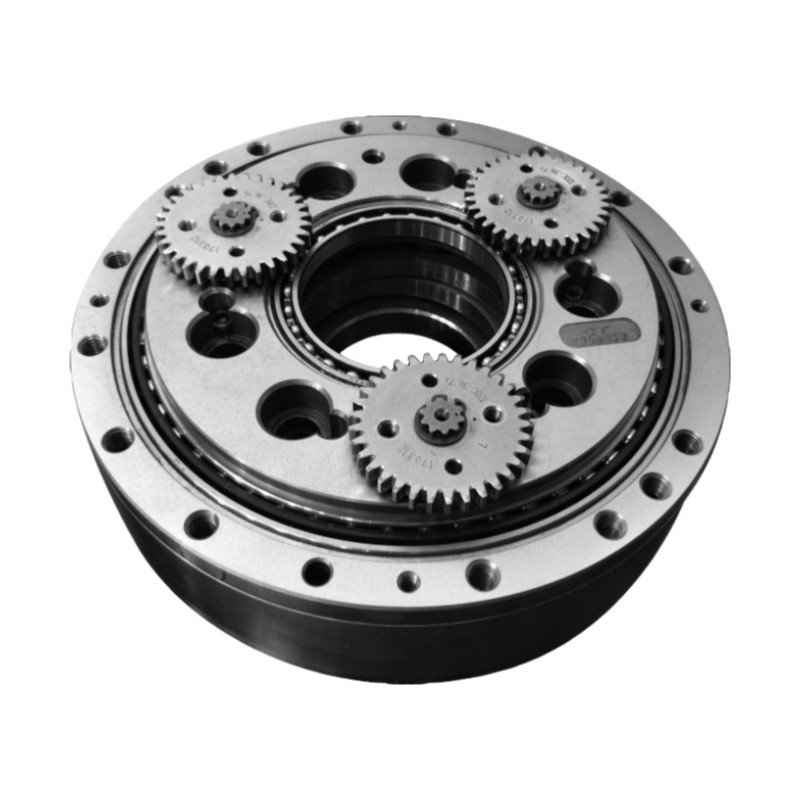

অ্যালুমিনিয়াম ইস্পাত ছোট সাইক্লয়েডাল স্পিড রিডাক্টর গিয়ারবক্স শিল্পের জন্য

অ্যালুমিনিয়াম ইস্পাত ছোট সাইক্লয়েডাল স্পিড রিডাক্টর গিয়ারবক্স শিল্পের জন্য

Name: অ্যালুমিনিয়াম ইস্পাত ছোট সাইক্লয়েডাল স্পিড রিডাক্টর গিয়ারবক্স শিল্পের জন্য
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: আরভি - সি
Availability: InStock

অ্যালুমিনিয়াম সাইক্লয়েডাল স্পিড রিডাক্টর

ইন্ডাস্ট্রিয়াল সাইক্লয়েডাল স্পিড রিডাক্টর

ছোট সাইক্লয়েডাল গিয়ারবক্স Reducer

উৎপত্তি স্থল:

জিয়াংসু, চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

আরভি - সি

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

অ্যালুমিনিয়াম ইস্পাত ছোট সাইক্লয়েডাল স্পিড রিডাক্টর গিয়ারবক্স শিল্পের জন্য

পণ্যের বিবরণ

পণ্য:

হোলো শ্যাফট সি সিরিজ আরভি রিডুসার

উপাদান:

ইস্পাত, অ্যালুমিনিয়াম

টর্শনাল রাইডিসিটি:

৪২১ থেকে ২৪৫০০ এনএম/আর্ক.মিনিট।

হারানো গতি:

ম্যাক্স. ১ আর্ক.মিনিট।

আউটপুট গতি:

5 থেকে 60 r/মিনিট

Momentary max. ক্ষণস্থায়ী সর্বোচ্চ। allowable torque অনুমোদিত টর্ক:

1372 থেকে 78400 Nm

সর্বোচ্চ অনুমোদিত আউটপুট ঘূর্ণন গতি:

80 আর/মিনিট

মডেল:

BX10C, BX27C, BX50C, BX100C BX120C, BX200C, BX320C, BX500C

ওজন:

4.6 থেকে 154 কেজি

রঙ:

স্লিভার

গ্যারান্টি:

১ বছর

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

১টি সেট

মূল্য

To Be Negotiated

প্যাকেজিং বিবরণ

কার্টন বাক্স

ডেলিভারি সময়

3-4 সপ্তাহ

পরিশোধের শর্ত

টি/টি

যোগানের ক্ষমতা

প্রতি মাসে 20000 সেট

সম্পর্কিত পণ্য

কমপ্যাক্ট রোবোটিক গিয়ার আরভি গতি হ্রাসকারী ন্যূনতম প্রতিক্রিয়া

সেরা দাম পান

আরভি-সি ফ্ল্যাঞ্জযুক্ত রোবট স্পিড রিডাক্টর গিয়ারহেড খালি শ্যাফ্ট

সেরা দাম পান

ফ্ল্যাঞ্জড রিডাকশন হারমোনিক গিয়ারহেড আরভি গিয়ার রিডাক্টর সলিড সিরিজ

সেরা দাম পান

আরভি-ই ফ্ল্যাঞ্জড প্ল্যানেটারি হুইল ড্রাইভ রিডাকশন গিয়ারবক্স কম প্রতিক্রিয়া

সেরা দাম পান

আমাদের সাথে যোগাযোগ

যোগাযোগ করুন

পণ্যের বর্ণনা

হোল শ্যাফ্ট চমৎকার নির্ভুলতা এবং অনমনীয়তা আরভি - রোবোটিক্সের জন্য সি সিরিজ আরভি হ্রাসকারী

আরভি হ্রাসকারী একটি নতুন ট্রান্সমিশন প্রক্রিয়া যা traditionalতিহ্যবাহী সাইক্লয়েড গিয়ারবক্স এবং গ্রহীয় গিয়ারবক্স থেকে তৈরি। এর কমপ্যাক্ট কাঠামো, বড় ট্রান্সমিশন, দীর্ঘ পরিষেবা জীবন,স্থিতিশীল নির্ভুলতা এবং উচ্চ দক্ষতা. এটি ব্যাপকভাবে articulated শিল্প রোবট ব্যবহৃত হয়েছে. শিল্প রোবট servo মোটর শক্তি reducer এর ইনপুট খাদ এর গিয়ারবক্স মাধ্যমে প্রেরণ করা হয়,যাতে আউটপুট শ্যাফ্টের বড় গিয়ারটি হ্রাসের উদ্দেশ্য অর্জনের জন্য সংযুক্ত থাকেবড় এবং ছোট গিয়ারগুলির ট্রান্সমিশন অনুপাতও ট্রান্সমিশন অনুপাত।

মূল বৈশিষ্ট্য

খালি শ্যাফ্ট নির্মাণ
১ আর্ক.মিনিটের কম।
গতি হ্রাস 1 আর্ক.মিনিটের কম

এসপিইসিফিকেশনs

	স্পেসিফিকেশন	আউটপুট টর্ক kgf-m ((Nm)
	10	১০৯৮
	27	২৭ ((২৬৫)
	50	৫০ ((৪৯০)
	100	১০০ (৯৮০)
	120	১১৭৬
	200	২০০৯ (১৯৬১)
	320	320(3136)
	400	৪০০ ((৩৯২০)
	500	৫০০ ((৪৯০০)

আরভি-সি সিরিজের পরামিতি টেবিল

মডেল	টর্শনাল রিবিডিটি Nm/arc.min.	মাত্রা ((মিমি)		অনুমোদিত বন্ডিং টর্ক (এনএম)	অনুমোদিত থ্রাস্ট লোড (এন)	টর্শনাল স্টিফাইড	প্রতিক্রিয়া / হারানো প্রস্তাব
মডেল	টর্শনাল রিবিডিটি Nm/arc.min.	a	b	অনুমোদিত বন্ডিং টর্ক (এনএম)	অনুমোদিত থ্রাস্ট লোড (এন)	Nm/arc.min.	arc.min	ঘূর্ণন গতি নির্ধারণ (এনএম)
BX10C	421	28	119.2	686	5880	47	MAX1	±২।94
BX27C	1068	38.2	150.3	980	8820	147		±794
BX50C	1960	50.4	187.1	1764	11760	255		±১৪7
BX100C	2813	58.7	207.6	2450	13720	510		±২৯।4
BX120C	2813	58.7	207.6	2450	13720	510		±২৯।4
BX200C	9800	76	280.4	8820	19600	980		±৫৮।8
BX320C	12740	114.5	360.5	20580	29400	1960		±94.1
BX500C	24500	125	413.4	34300	39200	3430		±১৪৭0

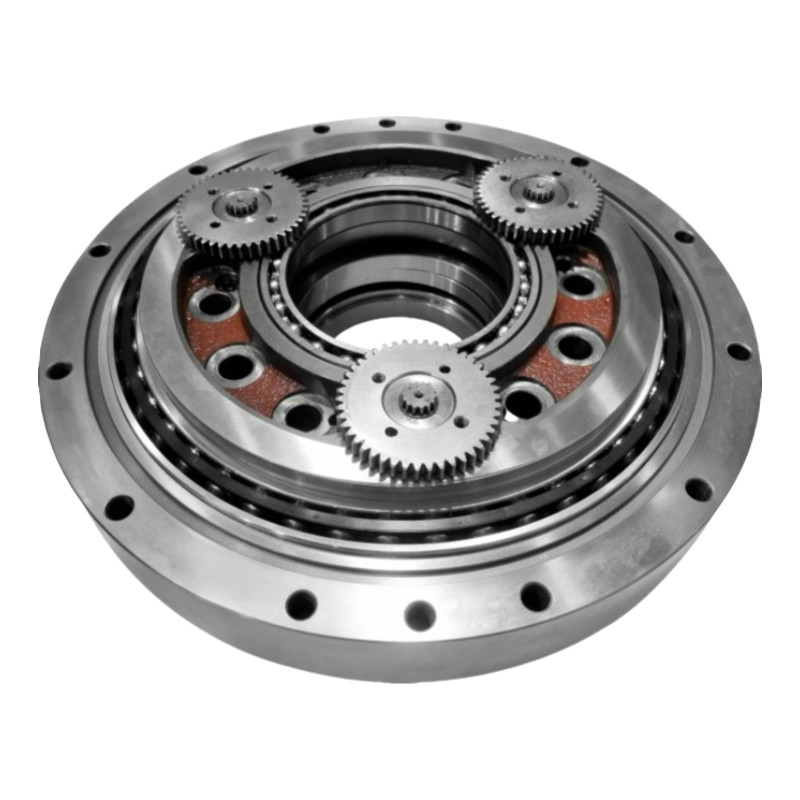

বিস্তারিত ছবি

আরভি - সি সিরিজ হোল শ্যাফ্ট আরভি রিডাক্টরের মূল বৈশিষ্ট্য
পণ্য	হোল শ্যাফ্ট আরভি রিডাক্টর
উপাদান	ইস্পাত, অ্যালুমিনিয়াম
টর্শনাল রিবিডিটি	৪২১ থেকে ২৪৫০০ এনএম/আর্ক.মিনিট।
আউটপুট গতি (r/min)	৫ থেকে ৬০
প্রতিক্রিয়া	ম্যাক্স. ১ আর্ক.মিনিট।
ক্ষণস্থায়ী সর্বোচ্চ অনুমোদিত টর্ক	১৩৭২ থেকে ৭৮৪০০ এনএম
সর্বাধিক অনুমোদিত আউটপুট ঘূর্ণন গতি	80 r/min
মডেল	BX10C, BX27C, BX50C, BX100, BX120C, BX200C, BX320C, BX500C
ওজন	4.৬ থেকে ১৫৪ কেজি
গ্যারান্টি	১ বছর

প্রয়োগ

মাল্টি টাস্কিং মেশিন টুল
স্ট্যাকার ক্রেন
ডাবল-কলম মেশিনিং সেন্টার
ট্রুনিয়ন টেবিল

অ্যালুমিনিয়াম ইস্পাত ছোট সাইক্লয়েডাল স্পিড রিডাক্টর গিয়ারবক্স শিল্পের জন্য 4
