সাইক্লয়েডাল পিন হুইল রোবট স্পিড আরভি হ্রাসকারী গিয়ারবক্স অ্যালুমিনিয়াম ইস্পাত

সাইক্লয়েডাল পিন হুইল রোবট স্পিড আরভি হ্রাসকারী গিয়ারবক্স অ্যালুমিনিয়াম ইস্পাত

Name: সাইক্লয়েডাল পিন হুইল রোবট স্পিড আরভি হ্রাসকারী গিয়ারবক্স অ্যালুমিনিয়াম ইস্পাত
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: আরভি-ই
Availability: InStock

সাইক্লয়েডাল আরভি রিডাক্টর গিয়ারবক্স

অ্যালুমিনিয়াম ইস্পাত আরভি হ্রাস গিয়ারবক্স

সাইক্লয়েডাল রোবট স্পিড রিডাক্টর

উৎপত্তি স্থল:

জিয়াংসু, চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

আরভি-ই

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

সাইক্লয়েডাল পিন হুইল রোবট স্পিড আরভি হ্রাসকারী গিয়ারবক্স অ্যালুমিনিয়াম ইস্পাত

পণ্যের বিবরণ

পণ্য:

সলিড শ্যাফ্ট ই সিরিজ আরভি রিডাক্টর

উপাদান:

ইস্পাত, অ্যালুমিনিয়াম

টর্শনাল রাইডিসিটি:

৩৭২ থেকে ৭৪৪৮ এনএম/আর্ক মিনিট

রেট ঘূর্ণন সঁচারক বল:

১৬৭ থেকে ৪৪১০ এনএম

আউটপুট টর্ক:

১৭ থেকে ৪৫০ এনএম

হারানো গতি:

ম্যাক্স. ১ আর্ক.মিনিট।

নামমাত্র আউটপুট গতি:

15 r/মিনিট

মডেল:

BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E

ওজন:

4.7 থেকে 66.4 কেজি

রঙ:

স্লিভার

জীবন নকশা:

6000 ঘন্টা

গ্যারান্টি:

১ বছর

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

১টি সেট

মূল্য

To Be Negotiated

প্যাকেজিং বিবরণ

কার্টন বাক্স

ডেলিভারি সময়

3-4 সপ্তাহ

পরিশোধের শর্ত

টি/টি

যোগানের ক্ষমতা

প্রতি মাসে 20000 সেট

সম্পর্কিত পণ্য

কমপ্যাক্ট রোবোটিক গিয়ার আরভি গতি হ্রাসকারী ন্যূনতম প্রতিক্রিয়া

সেরা দাম পান

আরভি-সি ফ্ল্যাঞ্জযুক্ত রোবট স্পিড রিডাক্টর গিয়ারহেড খালি শ্যাফ্ট

সেরা দাম পান

ফ্ল্যাঞ্জড রিডাকশন হারমোনিক গিয়ারহেড আরভি গিয়ার রিডাক্টর সলিড সিরিজ

সেরা দাম পান

আরভি-ই ফ্ল্যাঞ্জড প্ল্যানেটারি হুইল ড্রাইভ রিডাকশন গিয়ারবক্স কম প্রতিক্রিয়া

সেরা দাম পান

আমাদের সাথে যোগাযোগ

যোগাযোগ করুন

পণ্যের বর্ণনা

সলিড শ্যাফ্ট ভাল অনমনীয়তা এবং শক্তিশালী প্রভাব প্রতিরোধের E সিরিজ RV Reducer

আরভি হ্রাসকারীটি একটি সাইক্লয়েডাল পিন হুইল এবং একটি গ্রহের সমর্থন নিয়ে গঠিত। এটি তার ছোট আকারের কারণে শিল্প রোবট, মেশিন টুলস এবং চিকিত্সা অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়,শক্তিশালী আঘাত প্রতিরোধের, বড় টর্ক, উচ্চ অবস্থান সঠিকতা, কম কম্পন, এবং বড় হ্রাস অনুপাত। সনাক্তকরণ সরঞ্জাম, উপগ্রহ গ্রহণ সিস্টেম এবং অন্যান্য ক্ষেত্র।

আরভি হ্রাসকারী ভাল অনমনীয়তা, শক্তিশালী প্রভাব প্রতিরোধের, মসৃণ সংক্রমণ, এবং উচ্চ নির্ভুলতা আছে। এটি মাঝারি এবং ভারী লোড অ্যাপ্লিকেশন জন্য উপযুক্ত। তবে,RV হ্রাসকারী একটি বড় টর্ক প্রেরণ করতে হবে, একটি বড় overload প্রভাব বহন, এবং প্রত্যাশিত কাজ জীবন নিশ্চিত। নকশা একটি অপেক্ষাকৃত জটিল overpositioning কাঠামো ব্যবহার করা হয়,এবং উৎপাদন প্রক্রিয়া এবং খরচ নিয়ন্ত্রণ কঠিন. আরভি রিডাক্টরের ভিতরে কোনও ইলাস্টিকভাবে বিকৃত শক্তি উপাদান নেই, তাই এটি একটি নির্দিষ্ট টর্ক সহ্য করতে পারে। আরভি রিডাক্টরের ভারবহন তার দুর্বল লিঙ্ক।এটা তোলে সহজে বেয়ারিং বল সীমা মাধ্যমে বিরতি এবং অস্বাভাবিক পরিধান বা ভাঙ্গন কারণএই সমস্যাটি উচ্চ-গতির অপারেশনের সময় আরও বিশিষ্ট, তাই ভিআর হ্রাসকারকের নামমাত্র টর্ক ইনপুট গতির সাথে উল্লেখযোগ্যভাবে হ্রাস পায়।

মূল বৈশিষ্ট্য

১ আর্ক.মিনিটের কম।
গতি হ্রাস 1 আর্ক.মিনিটের কম
অভ্যন্তরীণ প্রধান ভারবহন

এসপিইসিফিকেশনs

	স্পেসিফিকেশন	আউটপুট টর্ক kgf-m ((Nm)
	20	১৭ ((১৬৭)
	40	৪২ ((৪১২)
	80	৮০ ((৭৮৪)
	110	১০৭৮
	160	১৬০ ((১৫৬৮)
	320	320(3136)
	450	৪৫০ ((৪৪১০)

আরভি-ই সিরিজের পরামিতি টেবিল

মডেল	টর্শনাল রিবিডিটি	মাত্রা ((মিমি)		নামমাত্র টর্ক (T0)	নামমাত্র আউটপুট গতি (এন০)	টর্শনাল স্টিফাইড	গতি হারিয়েছে		প্রতিক্রিয়া	অনুমোদিত বন্ডিং টর্ক (এনএম)	অনুমোদিত থ্রাস্ট লোড (এন)	ওজন (কেজি)
মডেল	Nm/arc.min.	a	b	নামমাত্র টর্ক (T0)	নামমাত্র আউটপুট গতি (এন০)	Nm/arc.min.	arc.min	ঘূর্ণন গতি নির্ধারণ (এনএম)	আর্ক.মিনিট।	অনুমোদিত বন্ডিং টর্ক (এনএম)	অনুমোদিত থ্রাস্ট লোড (এন)	ওজন (কেজি)
BX20E	372	20.1	113.3	১৬৭ এনএম	15 r/min	49	MAX1	±৫।00	MAX1	882	3920	4.7
BX40E	931	29.6	143.7	৪১২ এনএম		108		±১২3		1666	5194	9.3
BX80E	1176	33.4	166	৭৮৪এনএম		196		±২৩।5		2156	7840	13.1
BX110E	1470	32.2	176.6	১০৭৮ এনএম		294		±৩২3		2940	10780	17.4
BX160E	2940	47.8	210.9	১৫৬৮এনএম		392		±৪৭0		3920	14700	26.4
BX320E BX320E3	4900	56.4	251.4	৩১৩৬ এনএম		980		±94.0		7056	19600	44.3
BX450E	7448	69	292.7	৪৪১০এনএম		1176		±১৩২0		8820	24500	66.4

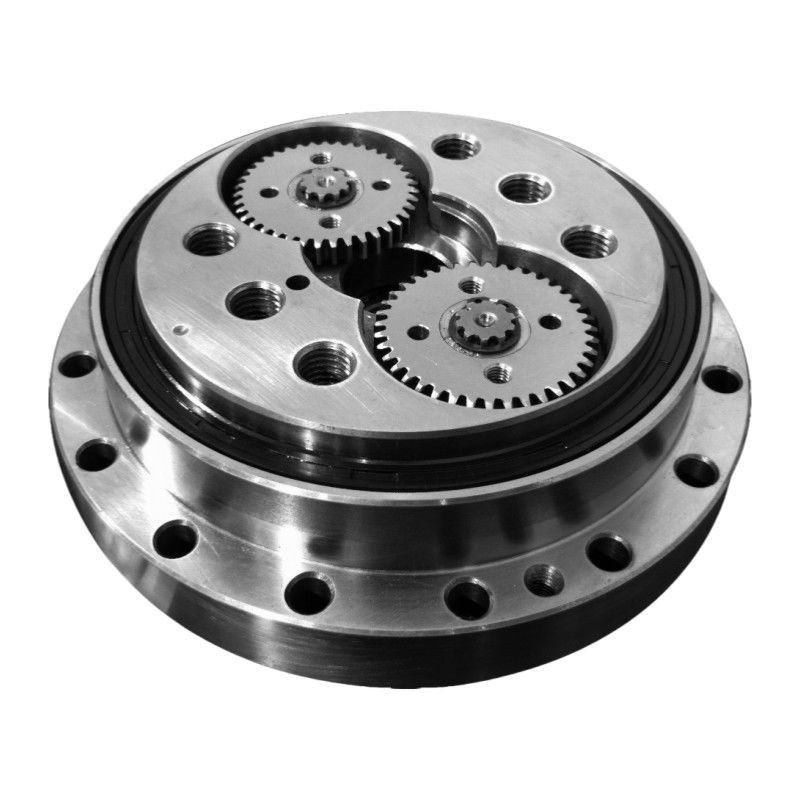

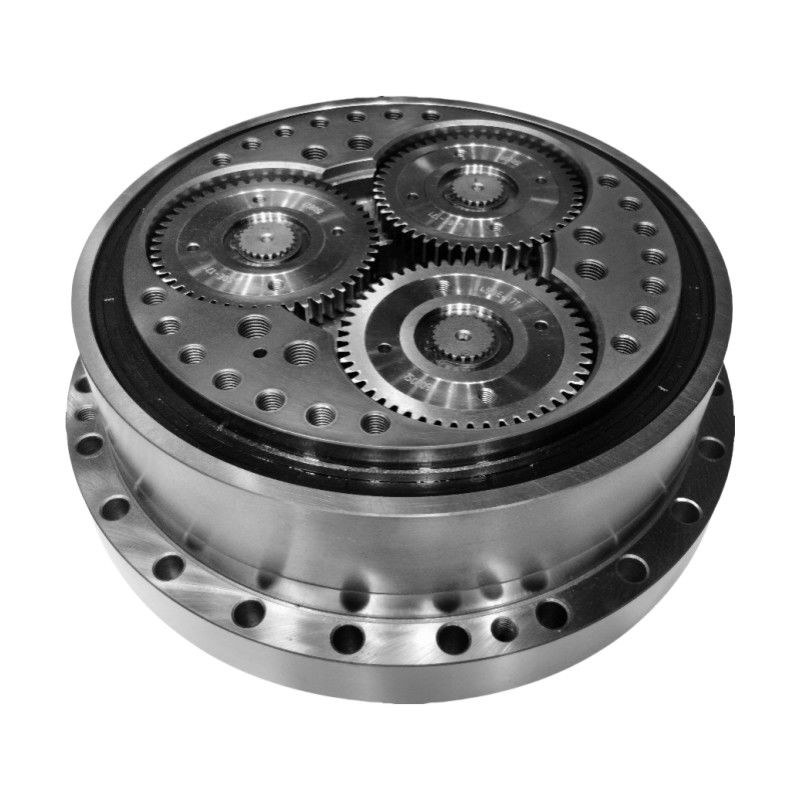

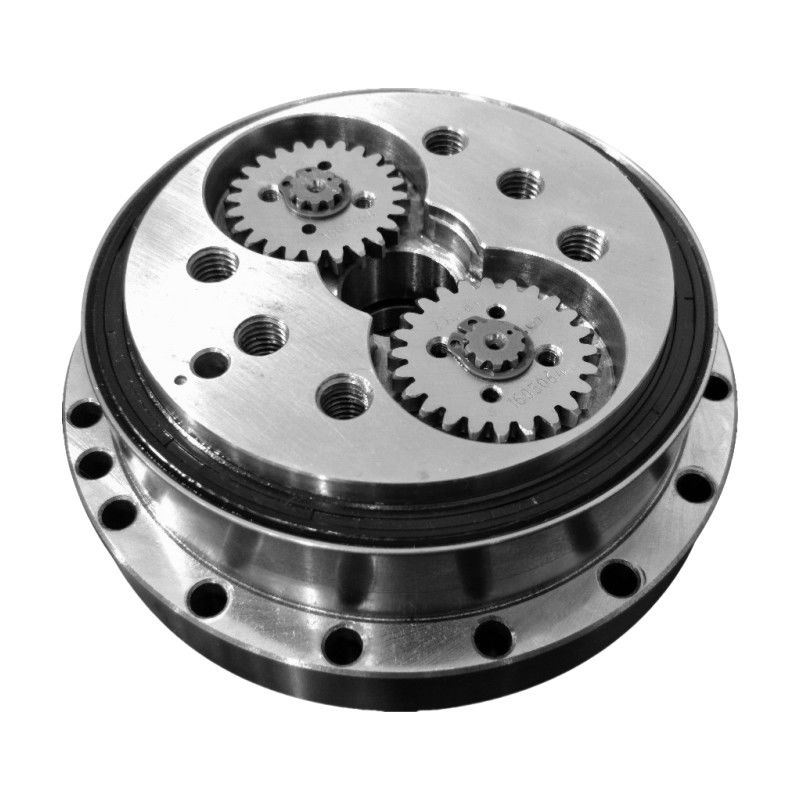

বিস্তারিত ছবি

সাইক্লয়েডাল পিন হুইল রোবট স্পিড আরভি হ্রাসকারী গিয়ারবক্স অ্যালুমিনিয়াম ইস্পাত 1

আরভি - ই সিরিজের সলিড শ্যাফ্ট আরভি রিডাক্টরের মূল বৈশিষ্ট্য
পণ্য	সলিড শ্যাফ্ট আরভি রিডাক্টর
উপাদান	ইস্পাত, অ্যালুমিনিয়াম
স্ট্যান্ডার্ড অনুপাত	৫৭ থেকে ১৬০
আউটপুট টর্ক	১৭ থেকে ৪৫০ এনএম
টর্শনাল রিবিডিটি	৩৭২ থেকে ৭৪৪৮ এনএম/আর্ক.মিনিট
নামমাত্র টর্ক	১৬৭ থেকে ৪৪১০ এনএম
প্রতিক্রিয়া	ম্যাক্স. ১ আর্ক.মিনিট।
ক্ষণস্থায়ী সর্বোচ্চ অনুমোদিত টর্ক	৮৩৩ থেকে ২২০৫০ এনএম
নামমাত্র আউটপুট গতি	15 r/min
মডেল	BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E
ওজন	4.৭ থেকে ৬৬.৪ কেজি
ডিজাইন লাইফ	৬০০০ ঘন্টা
গ্যারান্টি	১ বছর

প্রয়োগ

উল্লম্বভাবে যুক্ত রোবট শ্যাফ্ট ড্রাইভ
এসসিএআরএ, পিক অ্যান্ড প্লেস
মেশিন হেড ইন্ডেক্সার

সাইক্লয়েডাল পিন হুইল রোবট স্পিড আরভি হ্রাসকারী গিয়ারবক্স অ্যালুমিনিয়াম ইস্পাত 4
