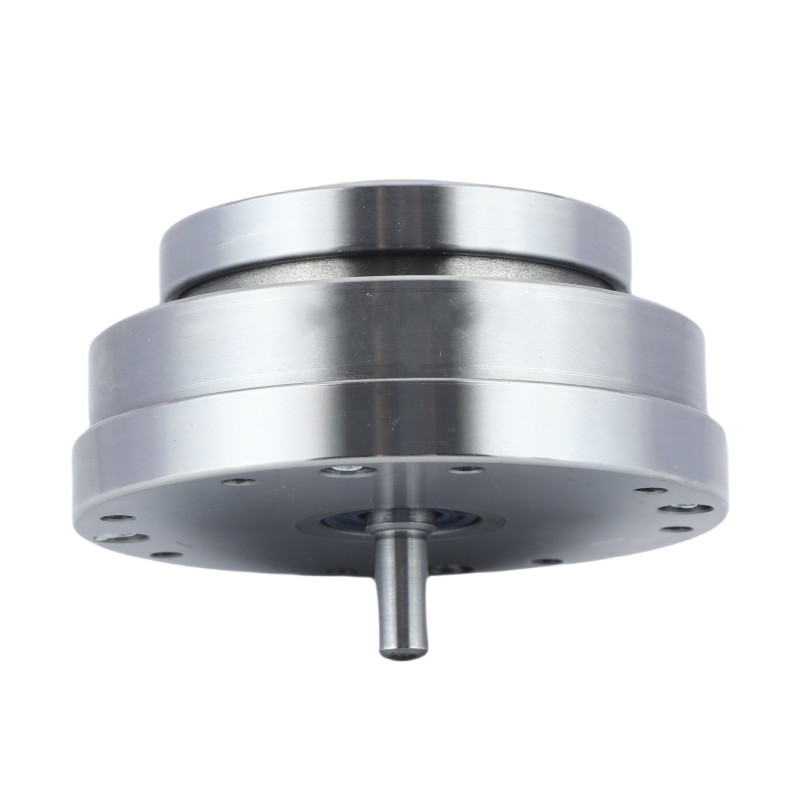

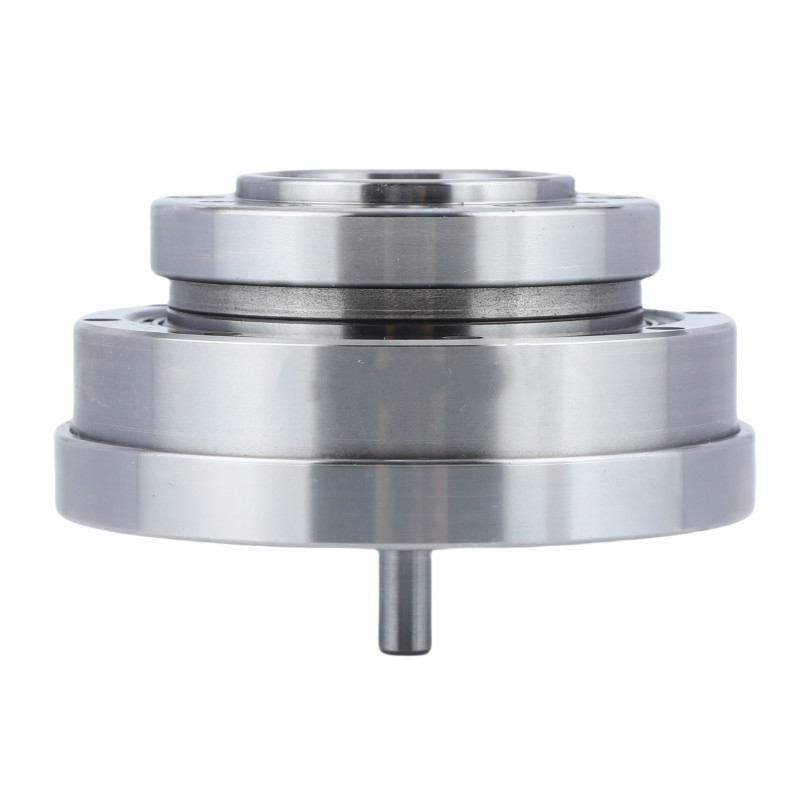

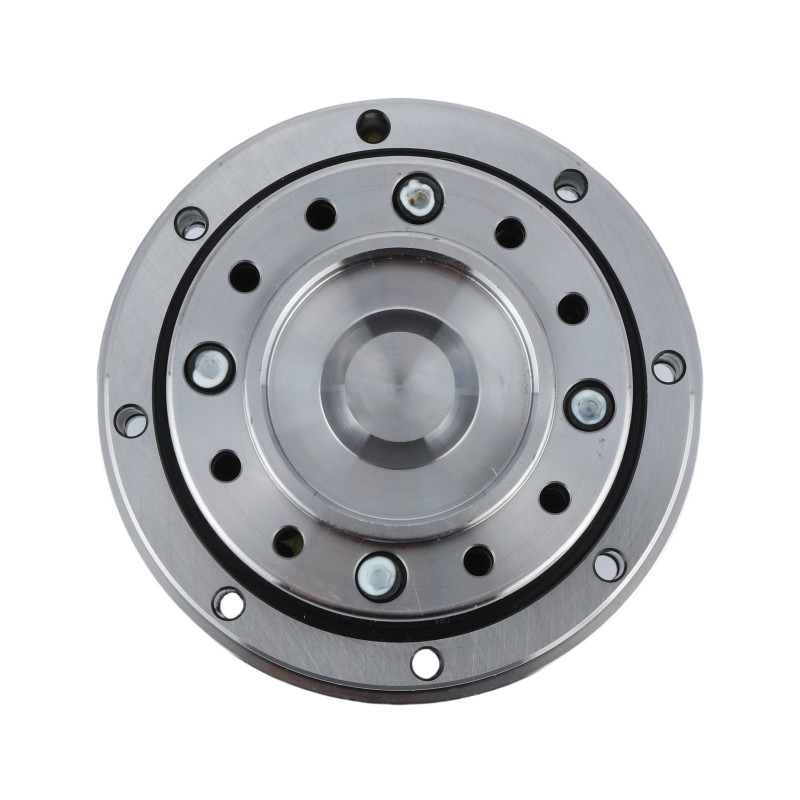

সার্কুলার স্প্লাইন স্ট্রেন ওয়েভ হারমোনিক ড্রাইভ গিয়ার রিডাক্টর রোবোটিক্সের জন্য

সার্কুলার স্প্লাইন স্ট্রেন ওয়েভ হারমোনিক ড্রাইভ গিয়ার রিডাক্টর রোবোটিক্সের জন্য

সার্কুলার স্প্লাইন হারমোনিক গিয়ারিং

রোবোটিক্স হারমোনিক গিয়ারিং

রোবোটিক্স ওয়েভ গিয়ার

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

LHT-17-XX-U-IV

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
পণ্য:
মডেল 17 হারমোনিক রিডুসার
উপাদান:
ওয়েভ জেনারেটর, ফ্লেক্সপ্লাইন, সার্কুলার স্প্লাইন
হ্রাসকৃত অনুপাত:
50:1, 80:1, 100:1, 120:1
নেতিবাচক প্রতিক্রিয়া:
≤20 আর্ক সেকেন্ড
সর্বোচ্চ ইনপুট গতি:
7300 r/মিনিট
গড় ইনপুট গতি:
3500 r/মিনিট
জীবন নকশা:
15000 ঘন্টা
ওজন:
0.9 কেজি
প্রয়োগ:
রোবোটিক্স, মহাকাশ, যথার্থ চিকিৎসা সরঞ্জাম, সেমিকন্ডাক্টর উত্পাদন সরঞ্জাম
গ্যারান্টি:
১ বছর
বৈশিষ্ট্য:
কমপ্যাক্টনেস এবং হালকা ওজন, উচ্চ গিয়ার অনুপাত, উচ্চ টর্ক ক্ষমতা
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

সার্কুলার স্প্লাইন স্ট্রেন ওয়েভ হারমোনিক ড্রাইভ


পণ্যের বর্ণনা

স্ট্রেন ওয়েভ গিয়ারিং ধাতুর স্থিতিস্থাপকতা ব্যবহার করে। যন্ত্রপাতিটির তিনটি মৌলিক উপাদান রয়েছেঃ একটি তরঙ্গ জেনারেটর, একটি ফ্লেক্স স্প্লাইন এবং একটি বৃত্তাকার স্প্লাইন।

আরও জটিল সংস্করণগুলির একটি চতুর্থ উপাদান রয়েছে যা সাধারণত সামগ্রিক দৈর্ঘ্য হ্রাস করতে বা একটি ছোট ব্যাসের মধ্যে গিয়ার হ্রাস বাড়ানোর জন্য ব্যবহৃত হয়, তবে এখনও একই মৌলিক নীতি অনুসরণ করে।

সার্কুলার স্প্লাইন স্ট্রেন ওয়েভ হারমোনিক ড্রাইভ গিয়ার রিডাক্টর রোবোটিক্সের জন্য 0

উপাদান

1. তরঙ্গ জেনারেটর দুটি পৃথক অংশ থেকে তৈরি করা হয়ঃ একটি উপবৃত্তাকার ডিস্ক একটি তরঙ্গ জেনারেটর প্লাগ এবং একটি বাইরের বল বিয়ারিং বলা হয়।

2ফ্লেক্স স্প্লিনের আকৃতি একটি অগভীর কাপের মতো। স্প্লিনের পাশগুলি খুব পাতলা, তবে নীচের অংশটি তুলনামূলকভাবে শক্ত।এই পাতলা প্রাচীর কারণে খোলা শেষ দেয়াল উল্লেখযোগ্য নমনীয়তা ফলাফল, এবং বন্ধ পাশে শক্তভাবে সুরক্ষিত করার জন্য যথেষ্ট শক্ত।

3. একটি বৃত্তাকার স্প্লিন একটি শক্ত বৃত্তাকার রিং যার ভিতরে দাঁত রয়েছে। ফ্লেক্স স্প্লিন এবং তরঙ্গ জেনারেটরটি বৃত্তাকার স্প্লিনের ভিতরে স্থাপন করা হয়,ফ্লেক্স স্প্লিন এবং সার্কুলার স্প্লিনের দাঁতগুলির জাল.

স্পেসিফিকেশন

মডেল হ্রাস অনুপাত ইনপুট 2000r/min এ নামমাত্র টর্ক স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি ((গ্রীস) অনুমোদিত গড় ইনপুট ঘূর্ণন গতি ((গ্রীস) প্রতিক্রিয়া ওজন ডিজাইন লাইফ
Nm কেজিএফএম Nm কেজিএফএম Nm কেজিএফএম Nm কেজিএফএম r/min r/min আর্ক সেক কেজি ঘন্টা
17 50 21 2.1 44 4.5 34 3.4 91 9 7300 3500 ≤20 0.9 10000
80 29 2.9 56 5.7 35 3.6 113 12 15000
100 31 3.2 70 7.2 51 5.2 143 15 15000
120 31 3.2 70 7.2 51 5.2 112 11 15000

অঙ্কন

সার্কুলার স্প্লাইন স্ট্রেন ওয়েভ হারমোনিক ড্রাইভ গিয়ার রিডাক্টর রোবোটিক্সের জন্য 1সার্কুলার স্প্লাইন স্ট্রেন ওয়েভ হারমোনিক ড্রাইভ গিয়ার রিডাক্টর রোবোটিক্সের জন্য 2

 বিস্তারিত ছবি

সার্কুলার স্প্লাইন স্ট্রেন ওয়েভ হারমোনিক ড্রাইভ গিয়ার রিডাক্টর রোবোটিক্সের জন্য 3

সার্কুলার স্প্লাইন স্ট্রেন ওয়েভ হারমোনিক ড্রাইভ গিয়ার রিডাক্টর রোবোটিক্সের জন্য 4

সার্কুলার স্প্লাইন স্ট্রেন ওয়েভ হারমোনিক ড্রাইভ গিয়ার রিডাক্টর রোবোটিক্সের জন্য 5

এলএইচটি-৪ মডেল ১৭ হারমোনিক গিয়ার ইউনিটের মূল বৈশিষ্ট্য
পণ্য মডেল ১৭ হারমোনিক ড্রাইভ
উপাদান
তরঙ্গ জেনারেটর, ফ্লেক্সপ্লাইন, সার্কুলার স্প্লাইন
হ্রাস অনুপাত
50:1, ৮০:1, ১০০:1১২০:1
প্রতিক্রিয়া
২০ আর্ক সেকেন্ডের কম
গড় ইনপুট গতি
৭৩০০ ঘূর্ণন/মিনিট
সর্বাধিক ইনপুট গতি
৩৫০০ ঘন্টা/মিনিট
ডিজাইন লাইফ
১৫০০০ ঘন্টা
মডেল
17
ওজন
0.৯ কেজি
গ্যারান্টি ১ বছর

অ্যাপ্লিকেশন

সার্কুলার স্প্লাইন স্ট্রেন ওয়েভ হারমোনিক ড্রাইভ গিয়ার রিডাক্টর রোবোটিক্সের জন্য 6   সার্কুলার স্প্লাইন স্ট্রেন ওয়েভ হারমোনিক ড্রাইভ গিয়ার রিডাক্টর রোবোটিক্সের জন্য 7   সার্কুলার স্প্লাইন স্ট্রেন ওয়েভ হারমোনিক ড্রাইভ গিয়ার রিডাক্টর রোবোটিক্সের জন্য 8
সেমিকন্ডাক্টর সিএনসি মেশিন প্যাকিং সিস্টেম
সার্কুলার স্প্লাইন স্ট্রেন ওয়েভ হারমোনিক ড্রাইভ গিয়ার রিডাক্টর রোবোটিক্সের জন্য 9   সার্কুলার স্প্লাইন স্ট্রেন ওয়েভ হারমোনিক ড্রাইভ গিয়ার রিডাক্টর রোবোটিক্সের জন্য 10   সার্কুলার স্প্লাইন স্ট্রেন ওয়েভ হারমোনিক ড্রাইভ গিয়ার রিডাক্টর রোবোটিক্সের জন্য 11
হিউমনোড রোবট এয়ারস্পেস শিল্প রোবট
