উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
Giant Precision
সাক্ষ্যদান:
ISO9001
মডেল নম্বার:
LHT-14-XX-U-IV
উচ্চ টর্ক ক্ষমতা সিলড হারমোনিক গিয়ার
পণ্যের বর্ণনা
স্ট্রেন ওয়েভ রিডিউসার একটি প্রকারের ট্রান্সমিশন যা একটি তরঙ্গ জেনারেটরের উপর নির্ভর করে যা গতি এবং পাওয়ার ট্রান্সমিশন অর্জনের জন্য নমনীয় গিয়ারে নিয়ন্ত্রণযোগ্য ইলাস্টিক বিকৃতি তরঙ্গ তৈরি করে।গত শতাব্দীতে মার্কিন যুক্তরাষ্ট্র এবং সোভিয়েত ইউনিয়নের চন্দ্র অনুসন্ধানের সময় হারমোনিক রিডাক্টর জন্মগ্রহণ করেছিল।প্রধানত এয়ারস্পেস মোশন এজেন্সিগুলির জরুরি প্রয়োজনের সমাধান করার জন্য কমপ্যাক্ট কাঠামো, হালকা ওজন, ছোট আকার, বড় হ্রাস অনুপাতের সাথে হ্রাসকারী,উচ্চ ট্রান্সমিশন দক্ষতা এবং উচ্চ ট্রান্সমিশন নির্ভুলতা.
![]() |
বৈশিষ্ট্য 1. উচ্চ নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতাঃ সঠিক অবস্থান এবং নিয়ন্ত্রণের প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য অপরিহার্য। 2. কমপ্যাক্ট আকারঃ আরও কমপ্যাক্ট এবং হালকা ডিজাইনের অনুমতি দিয়ে স্থান সাশ্রয় করে। 3. উচ্চ টর্ক-টু-ওয়েট অনুপাতঃ উল্লেখযোগ্য ওজন ছাড়াই শক্তিশালী টর্ক আউটপুট সরবরাহ করে। 4. কম পোশাক এবং দীর্ঘ জীবনঃ দাঁতের রোলিং যোগাযোগের কারণে, যা পোশাককে হ্রাস করে এবং ড্রাইভের জীবনকাল বাড়ায়। 5. মসৃণ অপারেশনঃ মসৃণ এবং ধারাবাহিক আন্দোলন প্রদান করে, সূক্ষ্ম কাজগুলির জন্য আদর্শ। |
স্পেসিফিকেশন
মডেল | হ্রাস অনুপাত | ইনপুট 2000r/min এ নামমাত্র টর্ক | স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক | গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান | অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক | সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি ((গ্রীস) | অনুমোদিত গড় ইনপুট ঘূর্ণন গতি ((গ্রীস) | প্রতিক্রিয়া | ওজন | ডিজাইন লাইফ | ||||
Nm | কেজিএফএম | Nm | কেজিএফএম | Nm | কেজিএফএম | Nm | কেজিএফএম | r/min | r/min | আর্ক সেক | কেজি | ঘন্টা | ||
14 | 50 | 7 | 0.7 | 23 | 2.3 | 9 | 0.9 | 46 | 4.7 | 8500 | 3500 | ≤20 | 0.66 | 10000 |
80 | 10 | 1 | 30 | 3.1 | 14 | 1.4 | 61 | 6.2 | 15000 | |||||
100 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | 15000 | |||||
120 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | 15000 |
অঙ্কন

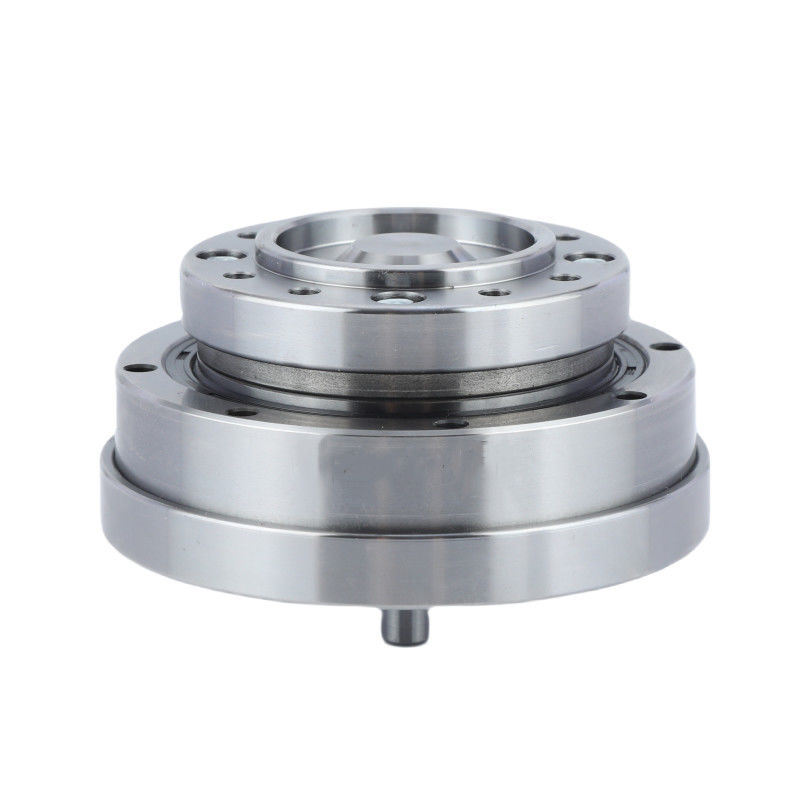

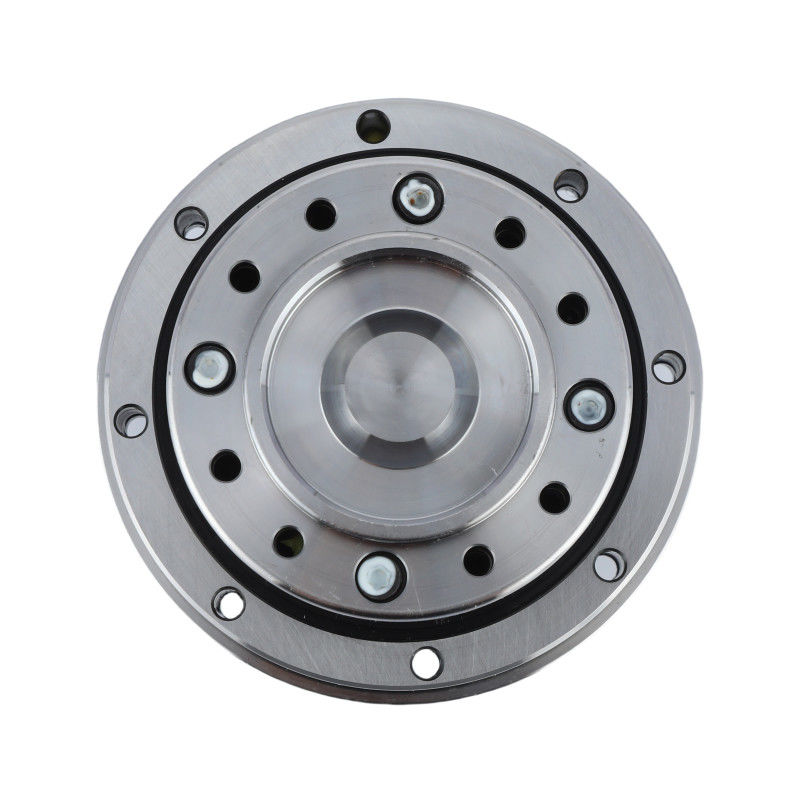

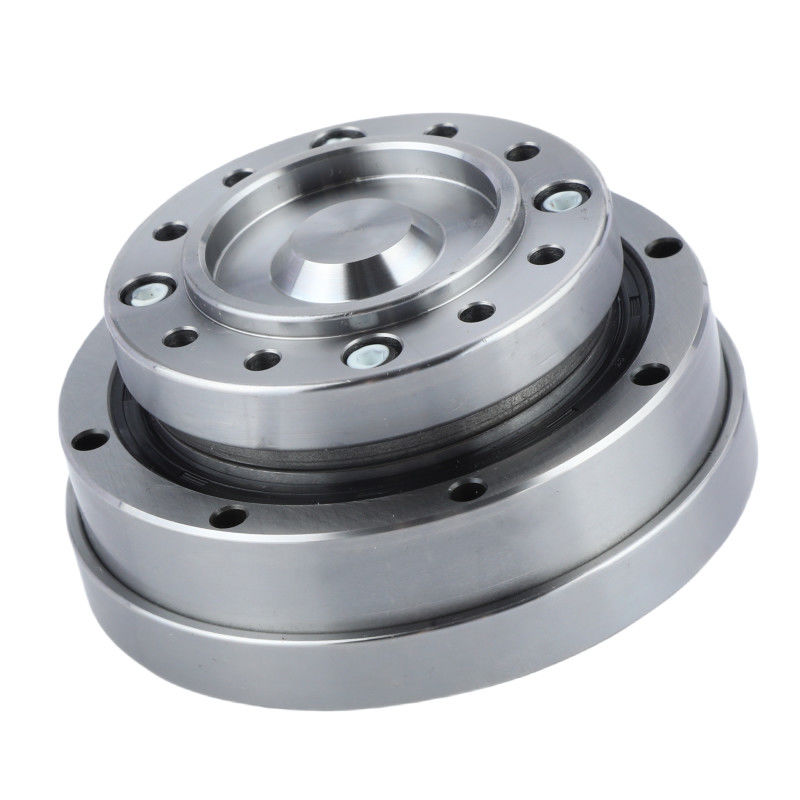

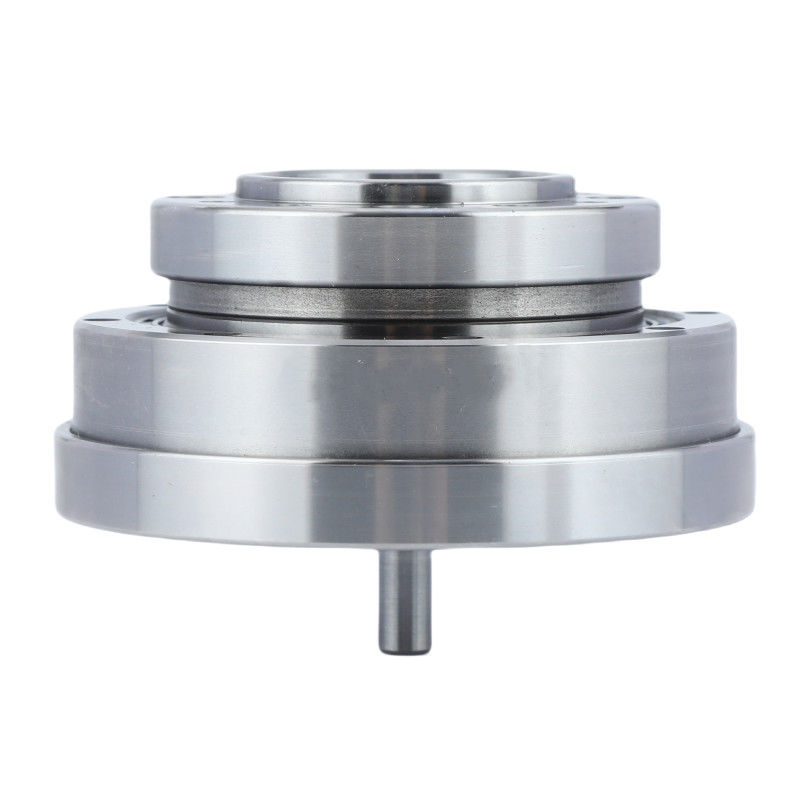

বিস্তারিত ছবি
এলএইচটি-৪ মডেল ১৪ হারমোনিক গিয়ার ইউনিটের মূল বৈশিষ্ট্য | |||
পণ্য | মডেল ১৪ হারমোনিক ড্রাইভ | ||
উপাদান
|
তরঙ্গ জেনারেটর, ফ্লেক্সপ্লাইন, সার্কুলার স্প্লাইন | ||
হ্রাস অনুপাত
|
50:1, ৮০:1, ১০০:1১২০:1 | ||
প্রতিক্রিয়া
|
২০ আর্ক সেকেন্ডের কম | ||
গড় ইনপুট গতি
|
8500 r/min | ||
সর্বাধিক ইনপুট গতি
|
৩৫০০ ঘন্টা/মিনিট | ||
ডিজাইন লাইফ
|
১৫০০০ ঘন্টা | ||
মডেল
|
14 | ||
ওজন
|
0.৬৬ কেজি | ||
গ্যারান্টি | ১ বছর |
অ্যাপ্লিকেশন
![]() |
![]() |
![]() |
শিল্প রোবট | চিকিৎসা সরঞ্জাম | হিউমনোড রোবট |
![]() |
![]() |
![]() |
এয়ারস্পেস | উৎপাদন ব্যবস্থা | সেমিকন্ডাক্টর সিস্টেম |
