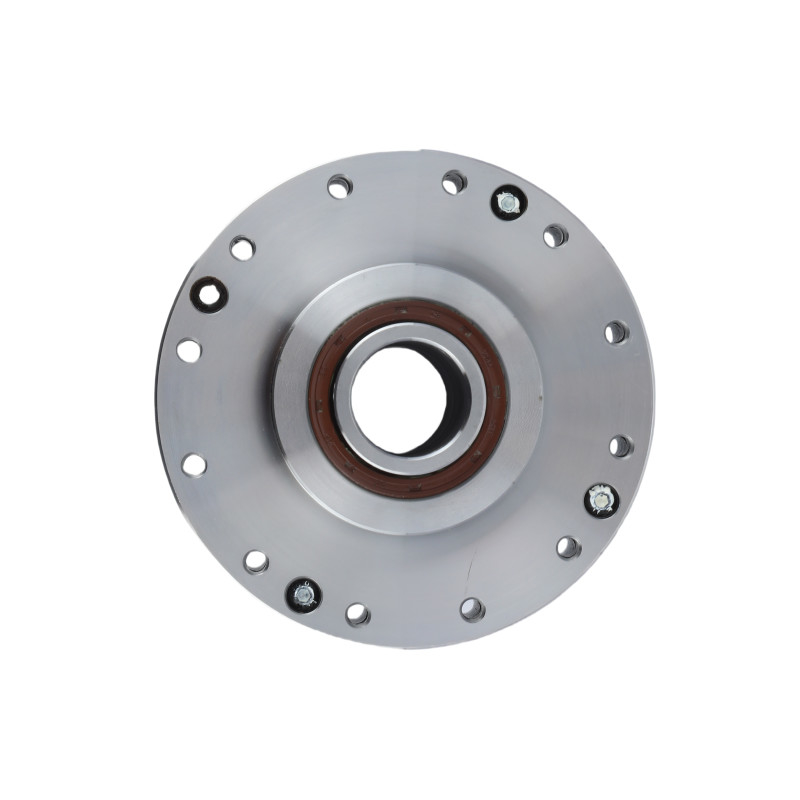

বড় হোল হারমোনিক রিডাকশন গিয়ার বক্স স্ট্রেন ওয়েভ রিডাক্টর 7.2kg

বড় হোল হারমোনিক রিডাকশন গিয়ার বক্স স্ট্রেন ওয়েভ রিডাক্টর 7.2kg

বড় হোল হারমোনিক রিডাকশন গিয়ার

7.২ কেজি হারমোনিক রিডাকশন গিয়ার

7.২ কেজি হারমোনিক গিয়ারবক্স

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

LHT-40-XX-U-III

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
পণ্য:
মডেল 40 হারমোনিক গিয়ারস
উপাদান:
ওয়েভ জেনারেটর, ফ্লেক্সপ্লাইন, সার্কুলার স্প্লাইন
হ্রাসকৃত অনুপাত:
50:1, 80:1, 100:1, 120:1
নেতিবাচক প্রতিক্রিয়া:
≤20 আর্ক সেকেন্ড
সর্বোচ্চ ইনপুট গতি:
4000 R/MIN
গড় ইনপুট গতি:
3000 r/মিনিট
জীবন নকশা:
15000 ঘন্টা
ওজন:
7.2 কেজি
প্রয়োগ:
রোবোটিক্স, মহাকাশ, চিকিৎসা সরঞ্জাম, শিল্প অটোমেশন, নতুন শক্তি শিল্প
গ্যারান্টি:
১ বছর
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

বড় হোল এলএইচটি - তৃতীয় সিরিজের হারমোনিক গিয়ার


পণ্যের বর্ণনা

টেনশন ওয়েভ গিয়ারিং (হার্মোনিক গিয়ারিং নামেও পরিচিত) একটি ধরণের যান্ত্রিক গিয়ার সিস্টেম যা বাহ্যিক দাঁত সহ একটি নমনীয় স্প্লিন ব্যবহার করে,যা বাইরের স্প্লিনের অভ্যন্তরীণ গিয়ার দাঁতের সাথে যুক্ত হওয়ার জন্য একটি ঘূর্ণনশীল উপবৃত্তাকার প্লাগ দ্বারা বিকৃত হয়.

টেনশন ওয়েভ গিয়ারএটি একটি অনন্য অপারেটিং নীতি ব্যবহার করে যা ধাতুগুলির ইলাস্টিক যান্ত্রিকতার উপর ভিত্তি করে।সবচেয়ে বড় সুবিধা হল শূন্য প্রতিক্রিয়া বৈশিষ্ট্য এবং অন্যান্য গিয়ার তুলনায় ওজন এবং স্থান সঞ্চয় কারণ আমাদের গিয়ার প্রক্রিয়া শুধুমাত্র তিনটি মৌলিক অংশ গঠিত হয়। তারা হলঃতরঙ্গ জেনারেটর,ফ্লেক্সপ্লাইনএবংসার্কুলার স্প্লিন।

বড় হোল হারমোনিক রিডাকশন গিয়ার বক্স স্ট্রেন ওয়েভ রিডাক্টর 7.2kg 0

স্টেইন ওয়েভ রিডিউসার তিনটি প্রধান উপাদান নিয়ে গঠিত

  1. তরঙ্গ জেনারেটর: একটি উপবৃত্তাকার ক্যাম যা একটি নমনীয় সিলিন্ডারিকাল স্প্লিনের ভিতরে ফিট করে। তরঙ্গ জেনারেটর একটি উপবৃত্তাকার আকারে ফ্লেক্সস্প্লিনকে বিকৃত করে।
  2. ফ্লেক্সপ্লাইনঃ একটি নমনীয় সিলিন্ডারিক উপাদান যা বাইরের দাঁতগুলির সাথে মিলে যায় যা বৃত্তাকার স্প্লিনের অভ্যন্তরীণ দাঁতগুলির সাথে মেলে।
  3. সার্কুলার স্প্লাইন: ফ্লেক্সস্প্লাইনের সাথে যুক্ত অভ্যন্তরীণ দাঁতযুক্ত একটি শক্ত রিং।

স্পেসিফিকেশন

মডেল 40
হ্রাস অনুপাত 50 80 100 120
ইনপুট 2000r/min এ নামমাত্র টর্ক Nm 178 268 345 382
কেজিএফএম 18 27 35 39
স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক Nm 523 675 738 802
কেজিএফএম 53 69 75 82
গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান Nm 255 369 484 586
কেজিএফএম 26 38 49 60
অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক Nm 892 1270 1400 1530
কেজিএফএম 91 130 143 156
সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি (গ্রীস) r/min 4000
অনুমোদিত গড় ইনপুট ঘূর্ণন গতি (গ্রীস) r/min 3000
প্রতিক্রিয়া আর্ক সেক ≤20
ওজন কেজি 7.2
ডিজাইন লাইফ ঘন্টা 15000

বড় হোল হারমোনিক রিডাকশন গিয়ার বক্স স্ট্রেন ওয়েভ রিডাক্টর 7.2kg 1

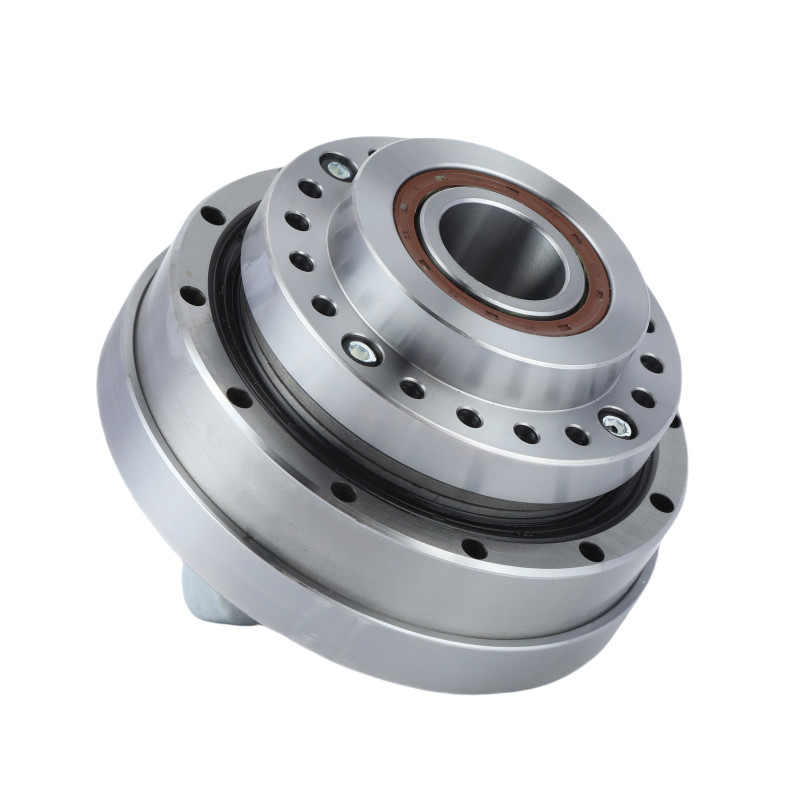

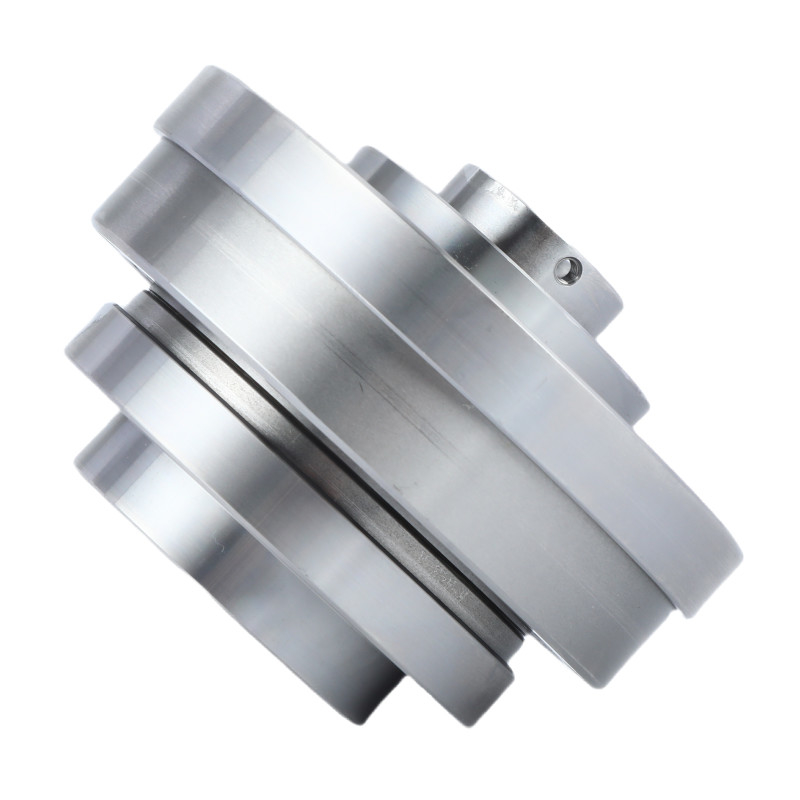

বিস্তারিত ছবি

বড় হোল হারমোনিক রিডাকশন গিয়ার বক্স স্ট্রেন ওয়েভ রিডাক্টর 7.2kg 2

বড় হোল হারমোনিক রিডাকশন গিয়ার বক্স স্ট্রেন ওয়েভ রিডাক্টর 7.2kg 3

বড় হোল হারমোনিক রিডাকশন গিয়ার বক্স স্ট্রেন ওয়েভ রিডাক্টর 7.2kg 4

বড় হোল হারমোনিক রিডাকশন গিয়ার বক্স স্ট্রেন ওয়েভ রিডাক্টর 7.2kg 5

বড় হোল হারমোনিক রিডাকশন গিয়ার বক্স স্ট্রেন ওয়েভ রিডাক্টর 7.2kg 6 এলএইচটি-৩৩ মডেল ৪০ হারমোনিক গিয়ার ইউনিটের মূল বৈশিষ্ট্য
পণ্য মডেল ৪০ টেনশন ওয়েভ রিডিউসার
উপাদান
তরঙ্গ জেনারেটর, ফ্লেক্সপ্লাইন, সার্কুলার স্প্লাইন
হ্রাস অনুপাত
50:1, ৮০:1, ১০০:1১২০:1
প্রতিক্রিয়া
২০ আর্ক সেকেন্ডের কম
গড় ইনপুট গতি
4000 r/min
সর্বাধিক ইনপুট গতি
৩৫০০ ঘন্টা/মিনিট
ডিজাইন লাইফ
১৫০০০ ঘন্টা
মডেল
40
ওজন
7.২ কেজি
গ্যারান্টি ১ বছর

অ্যাপ্লিকেশন

বড় হোল হারমোনিক রিডাকশন গিয়ার বক্স স্ট্রেন ওয়েভ রিডাক্টর 7.2kg 7   বড় হোল হারমোনিক রিডাকশন গিয়ার বক্স স্ট্রেন ওয়েভ রিডাক্টর 7.2kg 8   বড় হোল হারমোনিক রিডাকশন গিয়ার বক্স স্ট্রেন ওয়েভ রিডাক্টর 7.2kg 9   বড় হোল হারমোনিক রিডাকশন গিয়ার বক্স স্ট্রেন ওয়েভ রিডাক্টর 7.2kg 10
শিল্প রোবট হিউম্যানয়েড রোবট চিকিৎসা সরঞ্জাম উত্পাদন ব্যবস্থা
