নিম্ন প্রতিক্রিয়া হারমোনিক ড্রাইভ ভারবহন গিয়ার হ্রাস স্ট্রেন ওয়েভ হ্রাসকারী

নিম্ন প্রতিক্রিয়া হারমোনিক ড্রাইভ ভারবহন গিয়ার হ্রাস স্ট্রেন ওয়েভ হ্রাসকারী

কম ব্যাকল্যাশ হারমোনিক ড্রাইভ লেয়ার

স্ট্রেন ওয়েভ হারমোনিক ড্রাইভ লেয়ার

হারমোনিক গিয়ার রিডাকশন

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

LHT-32-XX-U-III

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
পণ্য:
মডেল 32 হারমোনিক রিডুসার
উপাদান:
ওয়েভ জেনারেটর, ফ্লেক্সপ্লাইন, সার্কুলার স্প্লাইন
হ্রাসকৃত অনুপাত:
50:1, 80:1, 100:1, 120:1
নেতিবাচক প্রতিক্রিয়া:
≤20 আর্ক সেকেন্ড
সর্বোচ্চ ইনপুট গতি:
4800 r/মিনিট
গড় ইনপুট গতি:
3500 r/মিনিট
জীবন নকশা:
15000 ঘন্টা
ওজন:
4.2 কেজি
প্রয়োগ:
রোবোটিক্স, মহাকাশ, চিকিৎসা সরঞ্জাম, শিল্প অটোমেশন, অপটিক্স এবং ফটোনিক্স
গ্যারান্টি:
১ বছর
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

নিম্ন প্রতিক্রিয়া হারমোনিক ড্রাইভ স্ট্রেন ওয়েভ রিডাক্টর


পণ্যের বর্ণনা

টেনশন ওয়েভ গিয়ারিং (হার্মোনিক গিয়ারিং নামেও পরিচিত) একটি ধরণের যান্ত্রিক গিয়ার সিস্টেম যা বাহ্যিক দাঁত সহ একটি নমনীয় স্প্লিন ব্যবহার করে,যা বাইরের স্প্লিনের অভ্যন্তরীণ গিয়ার দাঁতের সাথে যুক্ত হওয়ার জন্য একটি ঘূর্ণনশীল উপবৃত্তাকার প্লাগ দ্বারা বিকৃত হয়.

স্ট্রেন ওয়েভ গিয়ারিং সাধারণত রোবোটিক্স এবং এয়ারস্পেসে ব্যবহৃত হয়। এটি গিয়ার হ্রাস সরবরাহ করতে পারে তবে ঘূর্ণন গতি বাড়াতে বা ডিফারেনশিয়াল গিয়ারিংয়ের জন্যও ব্যবহার করা যেতে পারে।

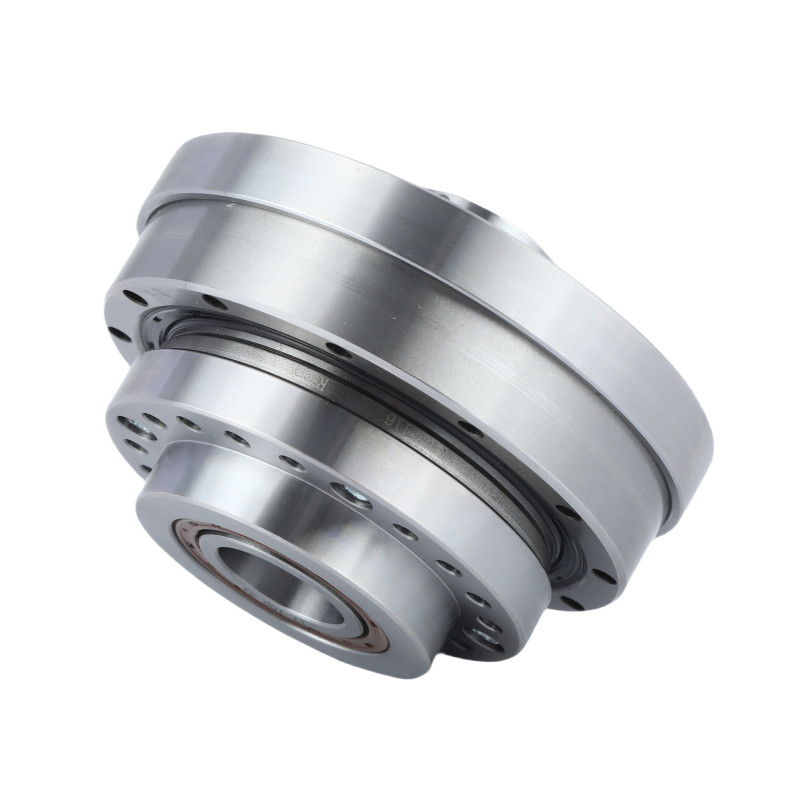

নিম্ন প্রতিক্রিয়া হারমোনিক ড্রাইভ ভারবহন গিয়ার হ্রাস স্ট্রেন ওয়েভ হ্রাসকারী 0

হারমোনিক ড্রাইভ তিনটি প্রধান উপাদান নিয়ে গঠিত

  1. তরঙ্গ জেনারেটর: একটি উপবৃত্তাকার ক্যাম যা একটি নমনীয় সিলিন্ডারিকাল স্প্লিনের ভিতরে ফিট করে। তরঙ্গ জেনারেটর একটি উপবৃত্তাকার আকারে ফ্লেক্সস্প্লিনকে বিকৃত করে।
  2. ফ্লেক্সপ্লাইনঃ একটি নমনীয় সিলিন্ডারিক উপাদান যা বাইরের দাঁতগুলির সাথে মিলে যায় যা বৃত্তাকার স্প্লিনের অভ্যন্তরীণ দাঁতগুলির সাথে মেলে।
  3. সার্কুলার স্প্লাইন: ফ্লেক্সস্প্লাইনের সাথে যুক্ত অভ্যন্তরীণ দাঁতযুক্ত একটি শক্ত রিং।

প্যারামিটার টেবিল

মডেল 32
হ্রাস অনুপাত 50 80 100 120
ইনপুট 2000r/min এ নামমাত্র টর্ক Nm 99 153 178 178
কেজিএফএম 10 16 18 18
স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক Nm 281 395 433 459
কেজিএফএম 29 40 44 47
গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান Nm 140 217 281 281
কেজিএফএম 14 22 29 29
অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক Nm 497 738 841 892
কেজিএফএম 51 75 86 91
সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি
(গ্রীস)
r/min 4800
অনুমোদিত গড় ইনপুট ঘূর্ণন গতি
(গ্রীস)
r/min 3500
প্রতিক্রিয়া আর্ক সেক ≤20
ওজন কেজি 4.2
ডিজাইন লাইফ ঘন্টা 15000

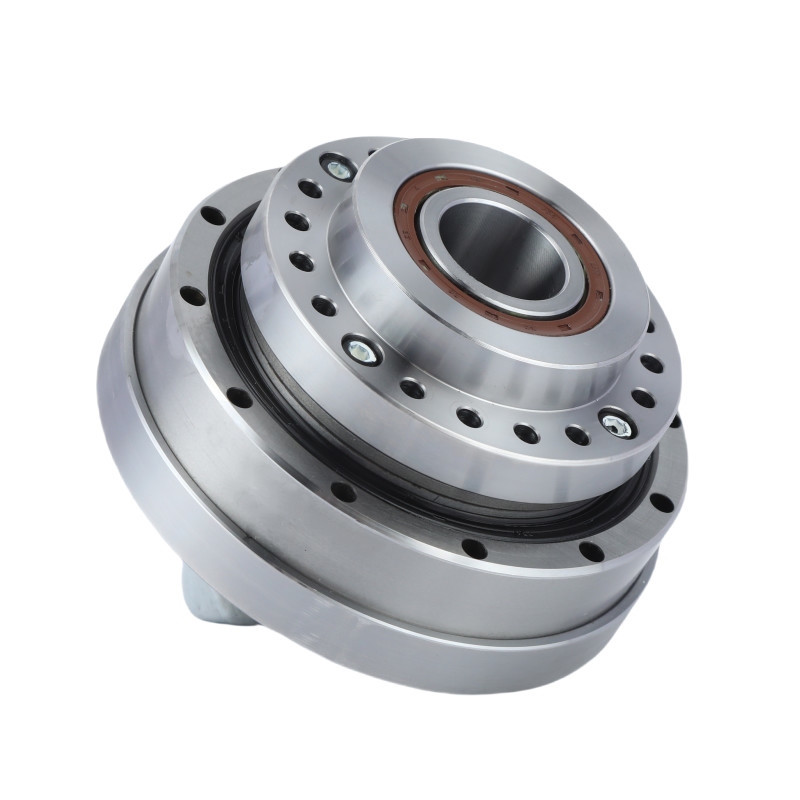

নিম্ন প্রতিক্রিয়া হারমোনিক ড্রাইভ ভারবহন গিয়ার হ্রাস স্ট্রেন ওয়েভ হ্রাসকারী 1

বিস্তারিত ছবি

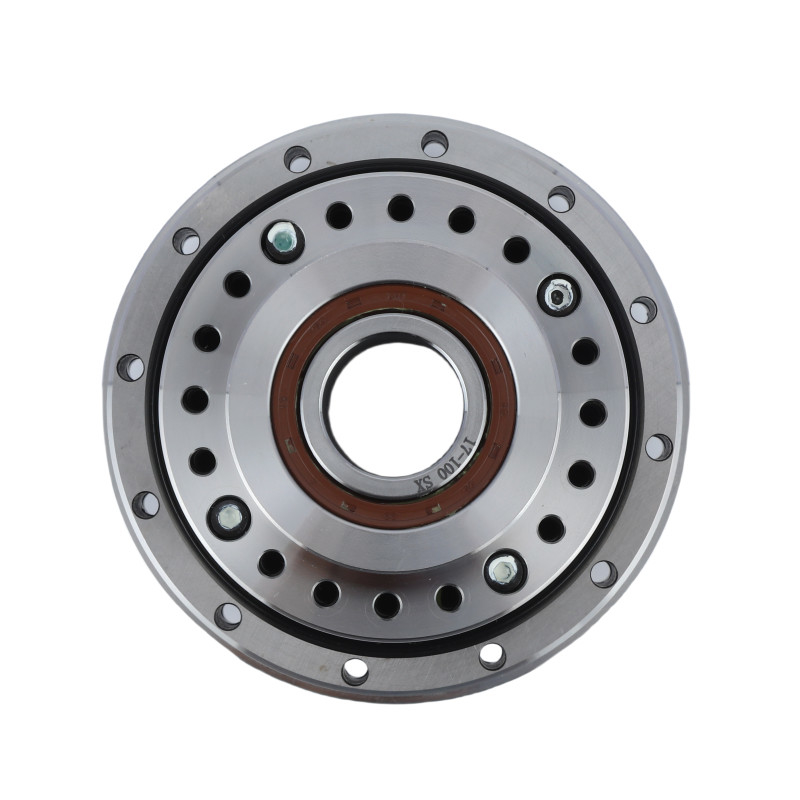

নিম্ন প্রতিক্রিয়া হারমোনিক ড্রাইভ ভারবহন গিয়ার হ্রাস স্ট্রেন ওয়েভ হ্রাসকারী 2

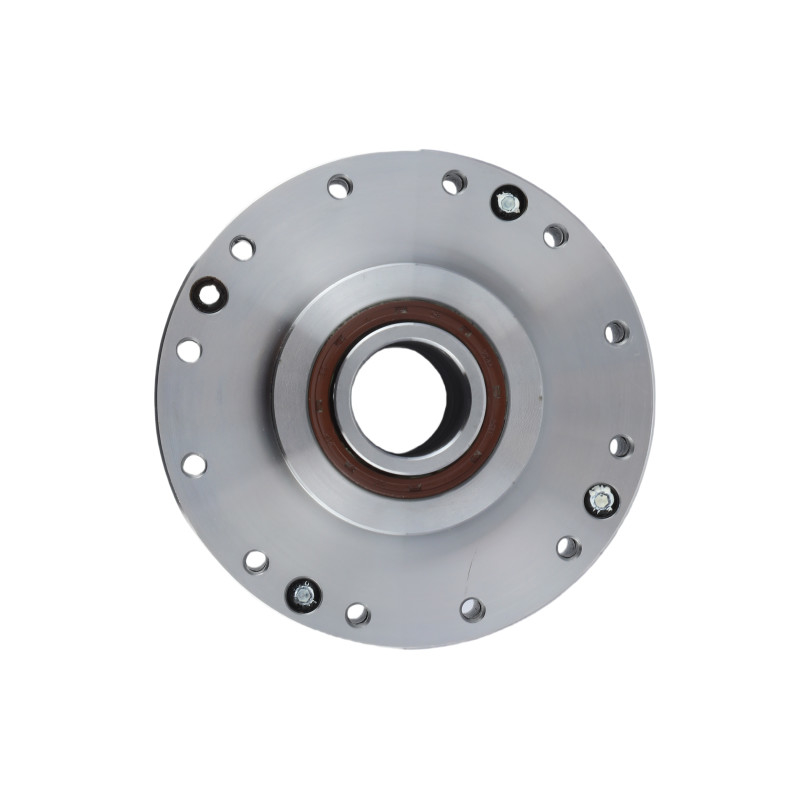

নিম্ন প্রতিক্রিয়া হারমোনিক ড্রাইভ ভারবহন গিয়ার হ্রাস স্ট্রেন ওয়েভ হ্রাসকারী 3

নিম্ন প্রতিক্রিয়া হারমোনিক ড্রাইভ ভারবহন গিয়ার হ্রাস স্ট্রেন ওয়েভ হ্রাসকারী 4

নিম্ন প্রতিক্রিয়া হারমোনিক ড্রাইভ ভারবহন গিয়ার হ্রাস স্ট্রেন ওয়েভ হ্রাসকারী 5 LHT - III মডেল 32 হারমোনিক গিয়ার ইউনিটের মূল বৈশিষ্ট্য
পণ্য মডেল ৩২ টেনশন ওয়েভ রিডিউসার
উপাদান
তরঙ্গ জেনারেটর, ফ্লেক্সপ্লাইন, সার্কুলার স্প্লাইন
হ্রাস অনুপাত
50:1, ৮০:1, ১০০:1১২০:1
প্রতিক্রিয়া
২০ আর্ক সেকেন্ডের কম
গড় ইনপুট গতি
4800 r/min
সর্বাধিক ইনপুট গতি
৩৫০০ ঘন্টা/মিনিট
ডিজাইন লাইফ
১৫০০০ ঘন্টা
মডেল
32
ওজন
4.২ কেজি
গ্যারান্টি ১ বছর

অ্যাপ্লিকেশন

নিম্ন প্রতিক্রিয়া হারমোনিক ড্রাইভ ভারবহন গিয়ার হ্রাস স্ট্রেন ওয়েভ হ্রাসকারী 6   নিম্ন প্রতিক্রিয়া হারমোনিক ড্রাইভ ভারবহন গিয়ার হ্রাস স্ট্রেন ওয়েভ হ্রাসকারী 7   নিম্ন প্রতিক্রিয়া হারমোনিক ড্রাইভ ভারবহন গিয়ার হ্রাস স্ট্রেন ওয়েভ হ্রাসকারী 8
শিল্প রোবট চিকিৎসা সরঞ্জাম উৎপাদন ব্যবস্থা
