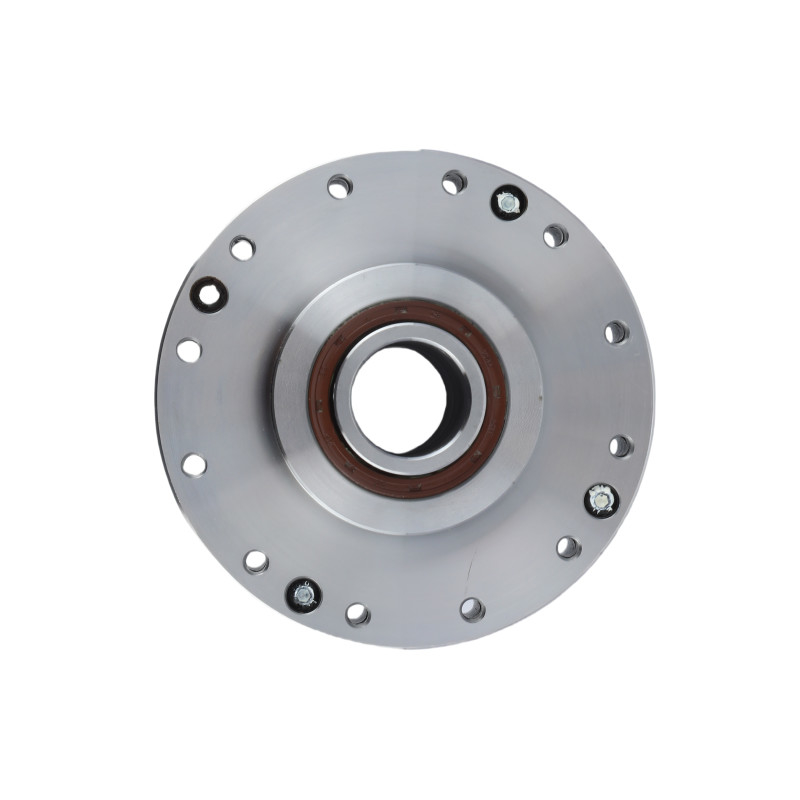

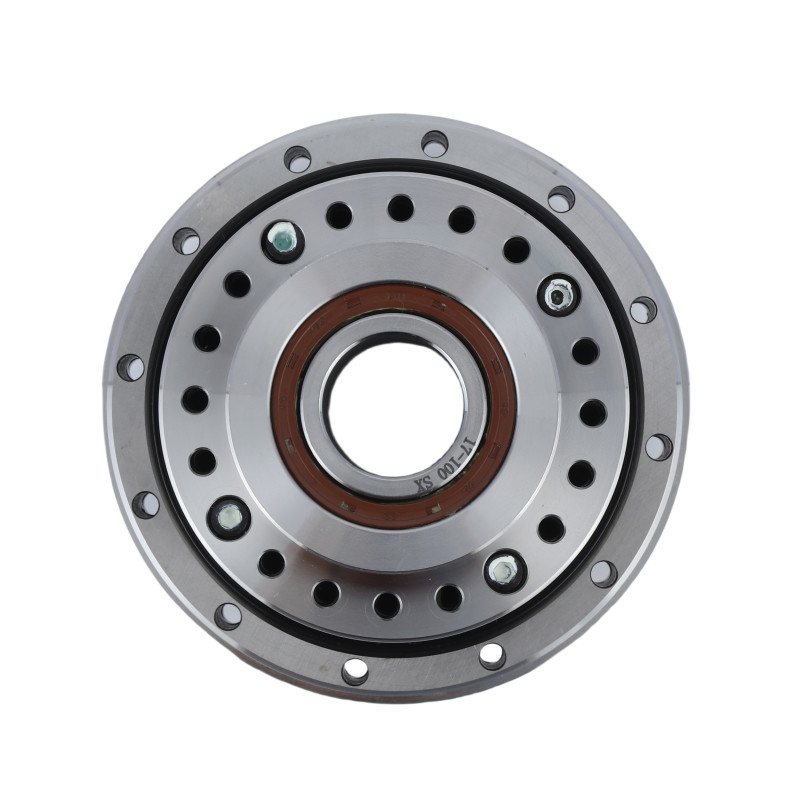

নিম্ন প্রতিক্রিয়া Flexspline ছোট হারমোনিক ড্রাইভ স্ট্রেন ওয়েভ গিয়ার Reducer

নিম্ন প্রতিক্রিয়া Flexspline ছোট হারমোনিক ড্রাইভ স্ট্রেন ওয়েভ গিয়ার Reducer

ছোট হারমোনিক ড্রাইভ রিডাক্টর

Flexspline ছোট হারমোনিক ড্রাইভ

ফ্লেক্সপ্লাইন হারমোনিক ড্রাইভ টেনশন ওয়েভ গিয়ার

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

LHT-25-XX-U-III

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
পণ্য:
মডেল 25 হারমোনিক রিডুসার
উপাদান:
ওয়েভ জেনারেটর, ফ্লেক্সপ্লাইন, সার্কুলার স্প্লাইন
হ্রাসকৃত অনুপাত:
50:1, 80:1, 100:1, 120:1
নেতিবাচক প্রতিক্রিয়া:
≤20 আর্ক সেকেন্ড
সর্বোচ্চ ইনপুট গতি:
5600 r/মিনিট
গড় ইনপুট গতি:
3500 r/মিনিট
জীবন নকশা:
১০০০ ঘন্টা
ওজন:
2.02 কেজি
প্রয়োগ:
রোবোটিক্স, মহাকাশ, চিকিৎসা সরঞ্জাম, শিল্প অটোমেশন, অপটিক্স এবং ফটোনিক্স
গ্যারান্টি:
১ বছর
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

কম ব্যাকল্যাশ স্ট্রেন ওয়েভ রিডিউসার হারমোনিক গিয়ার


নিম্ন প্রতিক্রিয়া Flexspline ছোট হারমোনিক ড্রাইভ স্ট্রেন ওয়েভ গিয়ার Reducer 0

পণ্যের বর্ণনা

একটি হারমোনিক ড্রাইভটি নকশা অনুসারে উচ্চ গতি হ্রাসের অনুপাত সহ প্রতিক্রিয়া মুক্ত। এটি এমন সিস্টেমগুলির জন্য সুবিধাজনক যা সুনির্দিষ্ট গিয়ার অবস্থান প্রয়োজন।

উচ্চ নির্ভুলতা, উচ্চ টর্ক এবং কমপ্যাক্ট ডিজাইনের চাহিদাযুক্ত অ্যাপ্লিকেশনগুলির জন্য হারমোনিক ড্রাইভগুলি অবিচ্ছেদ্য।তাদের অনন্য কাজ নীতি এবং সুবিধাগুলি তাদের বিস্তৃত শিল্পের জন্য উপযুক্ত করে তোলে, রোবোটিক্স এবং এয়ারস্পেস থেকে শুরু করে মেডিকেল ডিভাইস এবং ইন্ডাস্ট্রিয়াল অটোমেশন পর্যন্ত।আধুনিক প্রযুক্তিগত সিস্টেমের পারফরম্যান্স এবং দক্ষতার জন্য হারমোনিক ড্রাইভগুলি উল্লেখযোগ্যভাবে অবদান রাখে.

নিম্ন প্রতিক্রিয়া Flexspline ছোট হারমোনিক ড্রাইভ স্ট্রেন ওয়েভ গিয়ার Reducer 1

অপারেশন

যখন তরঙ্গ জেনারেটরটি ঘোরে, এটি ফ্লেক্সস্প্লাইনকে বিকৃত করে, যার ফলে এর বাহ্যিক দাঁতগুলি দুটি বিপরীত পয়েন্টে বৃত্তাকার স্প্লাইনের অভ্যন্তরীণ দাঁতগুলির সাথে জড়িত হয়।

যেমন তরঙ্গ জেনারেটর ঘোরাতে থাকে, এনগেজমেন্ট পয়েন্টগুলি পরিধিটির চারপাশে সরে যায়, যার ফলে ফ্লেক্সস্প্লাইনটি ঘোরাতে থাকে।

ফ্লেক্স স্প্লাইনে বৃত্তাকার স্প্লাইনের চেয়ে কম দাঁত রয়েছে,তাই তরঙ্গ জেনারেটরের একটি সম্পূর্ণ ঘূর্ণন ফলন flexspline দুই splines মধ্যে দাঁত সংখ্যা পার্থক্য দ্বারা ঘূর্ণন, একটি উচ্চ হ্রাস অনুপাত অর্জন।

স্পেসিফিকেশন

মডেল 25
হ্রাস অনুপাত 50 80 100 120
ইনপুট 2000r/min এ নামমাত্র টর্ক Nm 51 82 87 87
কেজিএফএম 5.2 8.4 8.9 8.9
স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক Nm 127 178 204 217
কেজিএফএম 13 18 21 22
গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান Nm 72 113 140 140
কেজিএফএম 7.3 12 14 14
অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক Nm 242 332 369 395
কেজিএফএম 25 34 38 40
সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি
(গ্রীস)
r/min 5600
অনুমোদিত গড় ইনপুট ঘূর্ণন গতি
(গ্রীস)
r/min 3500
প্রতিক্রিয়া আর্ক সেক ≤20
ওজন কেজি 2.02
ডিজাইন লাইফ ঘন্টা 15000

নিম্ন প্রতিক্রিয়া Flexspline ছোট হারমোনিক ড্রাইভ স্ট্রেন ওয়েভ গিয়ার Reducer 2

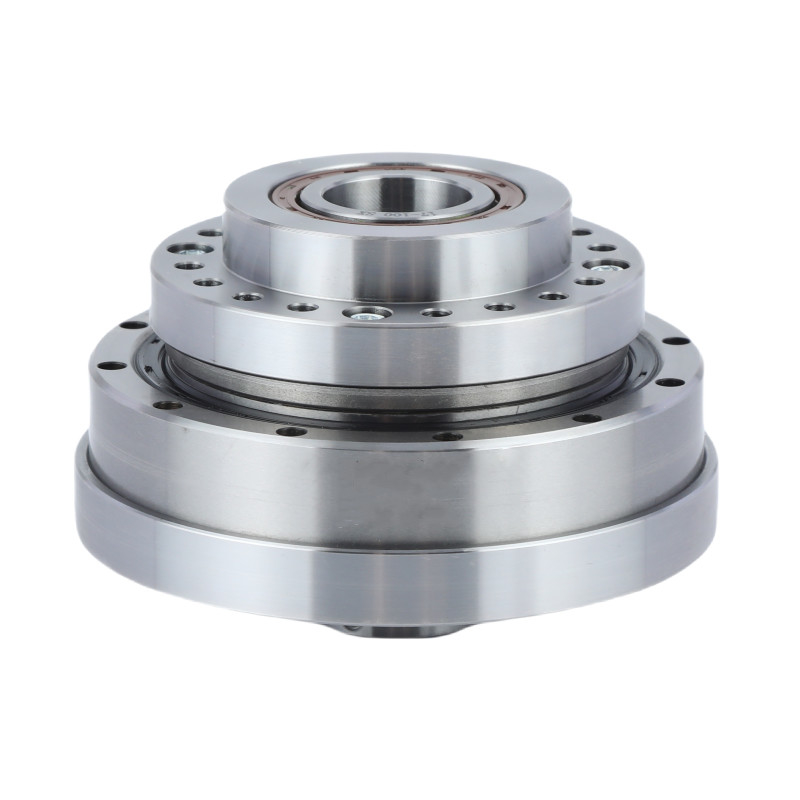

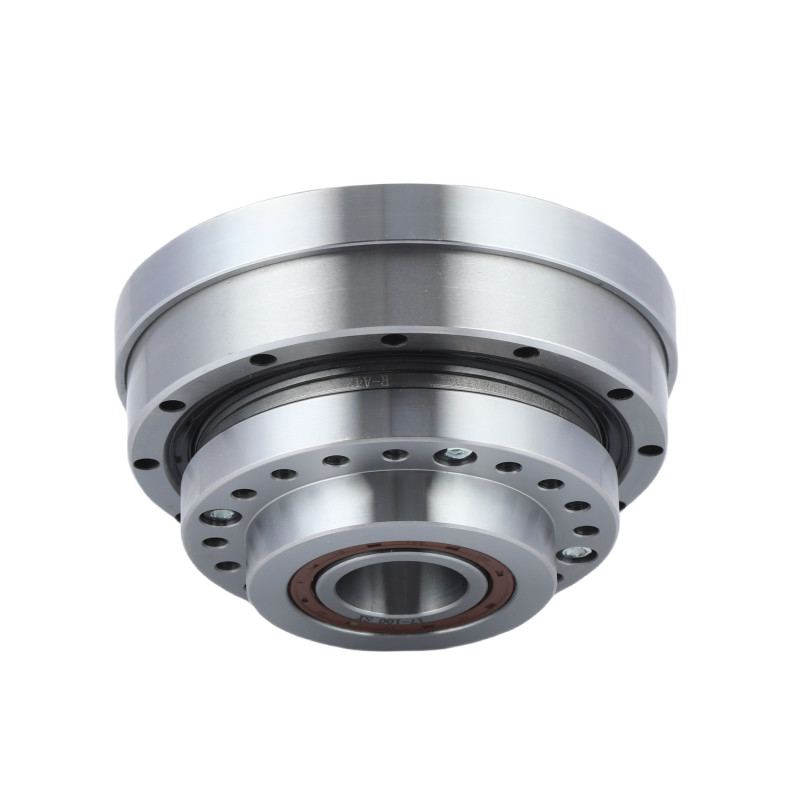

বিস্তারিত ছবি

নিম্ন প্রতিক্রিয়া Flexspline ছোট হারমোনিক ড্রাইভ স্ট্রেন ওয়েভ গিয়ার Reducer 3

নিম্ন প্রতিক্রিয়া Flexspline ছোট হারমোনিক ড্রাইভ স্ট্রেন ওয়েভ গিয়ার Reducer 4

নিম্ন প্রতিক্রিয়া Flexspline ছোট হারমোনিক ড্রাইভ স্ট্রেন ওয়েভ গিয়ার Reducer 5

নিম্ন প্রতিক্রিয়া Flexspline ছোট হারমোনিক ড্রাইভ স্ট্রেন ওয়েভ গিয়ার Reducer 6 এলএইচটি-৩ মডেল ২৫ হারমোনিক গিয়ার ইউনিটের মূল বৈশিষ্ট্য
পণ্য মডেল ২৫ টেনশন ওয়েভ রিডিউসার
উপাদান
তরঙ্গ জেনারেটর, ফ্লেক্সপ্লাইন, সার্কুলার স্প্লাইন
হ্রাস অনুপাত
50:1, ৮০:1, ১০০:1১২০:1
প্রতিক্রিয়া
২০ আর্ক সেকেন্ডের কম
গড় ইনপুট গতি
5600 r/min
সর্বাধিক ইনপুট গতি
৩৫০০ ঘন্টা/মিনিট
ডিজাইন লাইফ
১৫০০০ ঘন্টা
মডেল
25
ওজন
1.৩২ কেজি
গ্যারান্টি ১ বছর

অ্যাপ্লিকেশন

নিম্ন প্রতিক্রিয়া Flexspline ছোট হারমোনিক ড্রাইভ স্ট্রেন ওয়েভ গিয়ার Reducer 7   নিম্ন প্রতিক্রিয়া Flexspline ছোট হারমোনিক ড্রাইভ স্ট্রেন ওয়েভ গিয়ার Reducer 8   নিম্ন প্রতিক্রিয়া Flexspline ছোট হারমোনিক ড্রাইভ স্ট্রেন ওয়েভ গিয়ার Reducer 9
শিল্প রোবট হিউমনোড রোবট সিএনসি মেশিন
