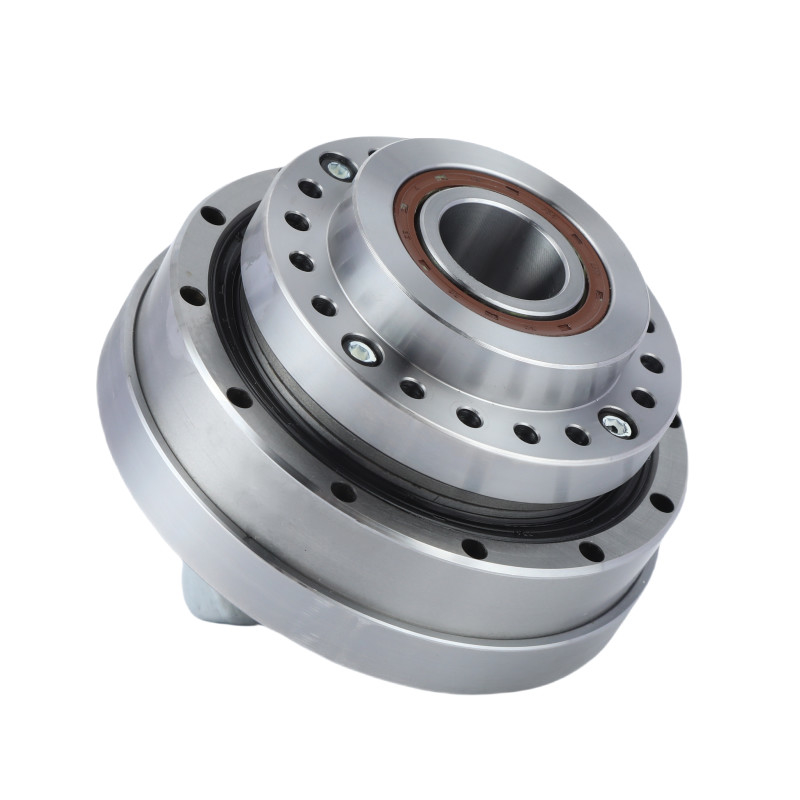

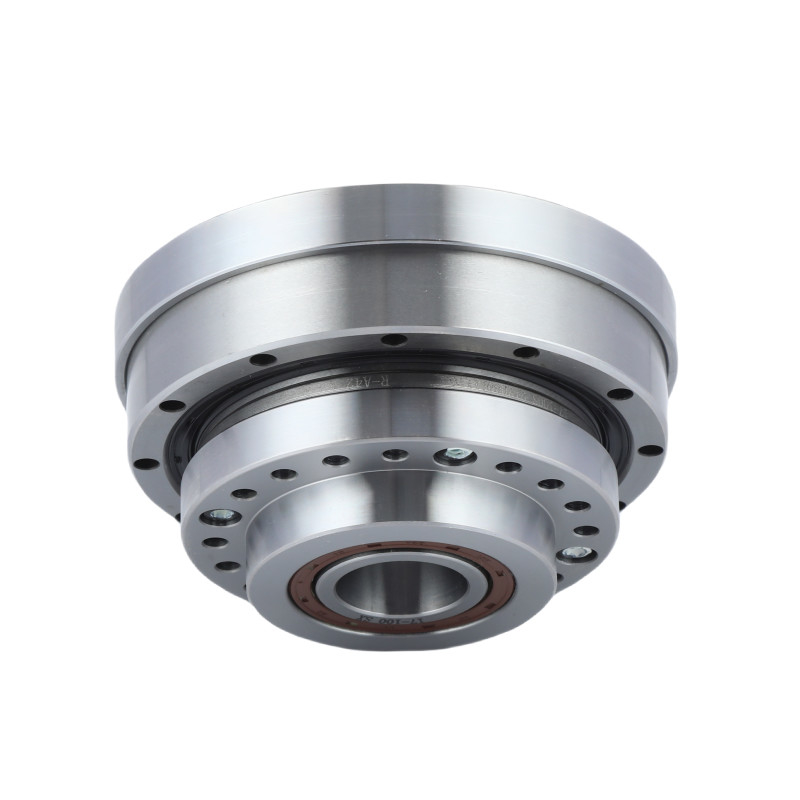

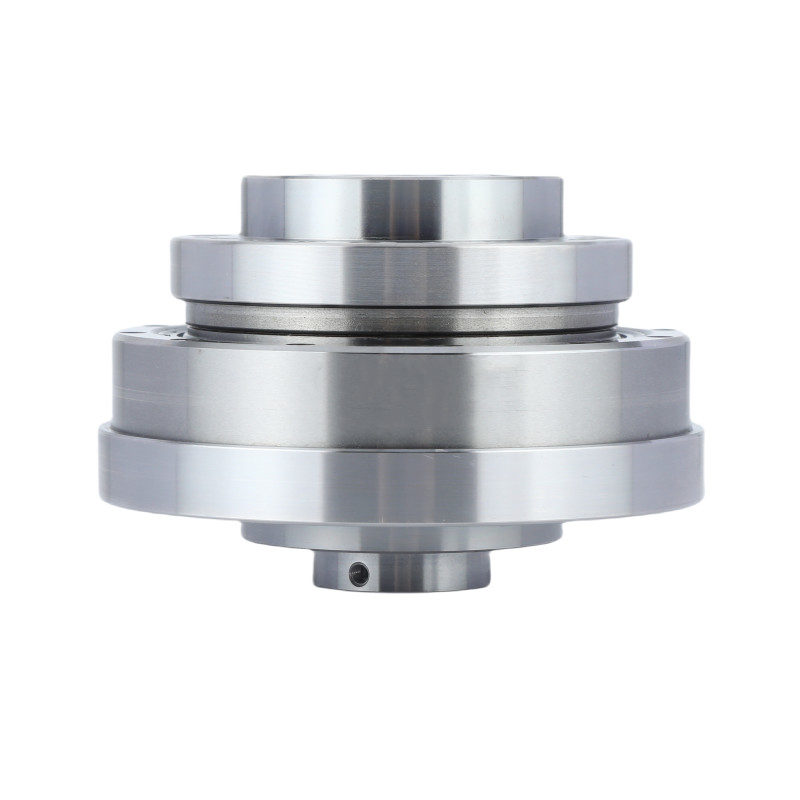

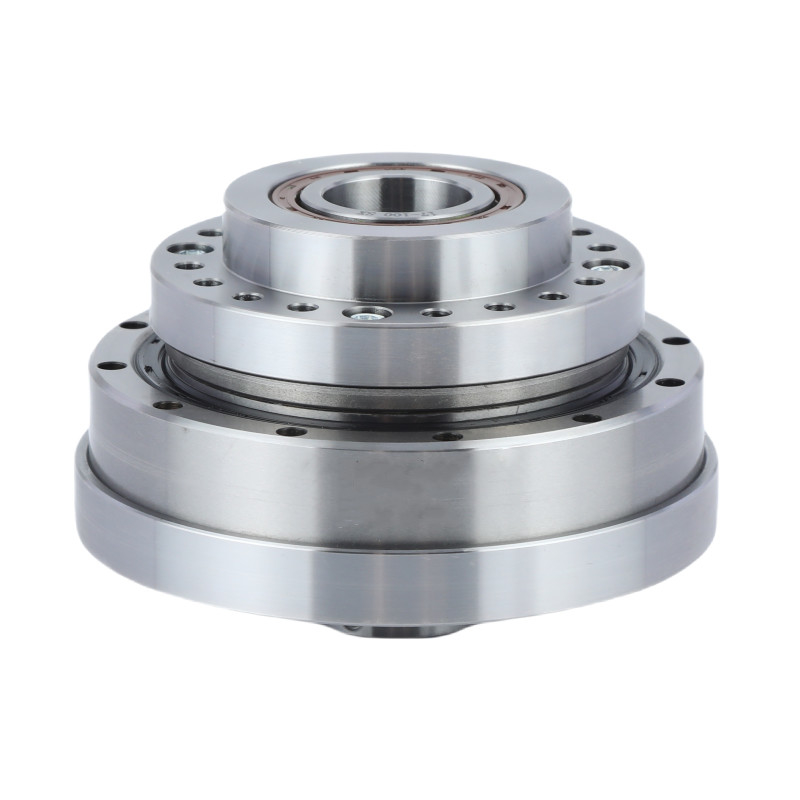

ওডিএম হারমোনিক স্পিড রিডিউসার ড্রাইভ ওয়েভ জেনারেটর হিউম্যানয়েড রোবটের জন্য

ওডিএম হারমোনিক স্পিড রিডিউসার ড্রাইভ ওয়েভ জেনারেটর হিউম্যানয়েড রোবটের জন্য

ওডিএম হারমোনিক স্পিড রিডাক্টর

হিউম্যানয়েড রোবট হারমোনিক গতি হ্রাসকারী

ওডিএম হারমোনিক ড্রাইভ ওয়েভ জেনারেটর

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

LHT-20-XX-U-III

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
পণ্য:
মডেল 20 হারমোনিক রিডুসার
উপাদান:
ওয়েভ জেনারেটর, ফ্লেক্সপ্লাইন, সার্কুলার স্প্লাইন
হ্রাসকৃত অনুপাত:
50:1, 80:1, 100:1
নেতিবাচক প্রতিক্রিয়া:
≤20 আর্ক সেকেন্ড
সর্বোচ্চ ইনপুট গতি:
6500 r/মিনিট
গড় ইনপুট গতি:
3500 r/মিনিট
জীবন নকশা:
15000 ঘন্টা
ওজন:
1.32 কেজি
প্রয়োগ:
রোবোটিক্স, মহাকাশ, চিকিৎসা সরঞ্জাম
গ্যারান্টি:
১ বছর
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

এলএইচটি - তৃতীয় সিরিজের স্টেইন ওয়েভ রিডাক্টর হারমোনিক গিয়ার

ওডিএম হারমোনিক স্পিড রিডিউসার ড্রাইভ ওয়েভ জেনারেটর হিউম্যানয়েড রোবটের জন্য 0


পণ্যের বর্ণনা

একটি হারমোনিক ড্রাইভটি নকশা অনুসারে উচ্চ গতি হ্রাসের অনুপাত সহ প্রতিক্রিয়া মুক্ত। এটি এমন সিস্টেমগুলির জন্য সুবিধাজনক যা সুনির্দিষ্ট গিয়ার অবস্থান প্রয়োজন।

বেস শ্যাফ্টটি স্ট্রেন ওয়েভ জেনারেটরকে ঘুরিয়ে দেয়, যা পরিধিটির চারপাশে বিয়ারিংগুলির সাথে উপবৃত্তাকার।

অপারেটিং নীতি এবং নির্মাণের সাথে যা আউটপুট টর্ককে সর্বাধিক করে এবং আকার এবং ওজনকে হ্রাস করে,

হারমোনিক গিয়ারগুলি একক পর্যায়ে উচ্চ হ্রাস অনুপাত, শূন্য প্রতিক্রিয়া এবং উচ্চ নির্ভুলতার মতো সুবিধাগুলি সরবরাহ করে যা প্রচলিত গিয়ার ট্রেনগুলির সাথে সমান হতে পারে না।

ওডিএম হারমোনিক স্পিড রিডিউসার ড্রাইভ ওয়েভ জেনারেটর হিউম্যানয়েড রোবটের জন্য 1

বৈশিষ্ট্য

1. উচ্চ নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতাঃ সঠিক অবস্থান এবং নিয়ন্ত্রণের প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য অপরিহার্য।

2. কমপ্যাক্ট আকারঃ আরও কমপ্যাক্ট এবং হালকা ডিজাইনের অনুমতি দিয়ে স্থান সাশ্রয় করে।

3. উচ্চ টর্ক-টু-ওয়েট অনুপাতঃ উল্লেখযোগ্য ওজন ছাড়াই শক্তিশালী টর্ক আউটপুট সরবরাহ করে।

4. কম পোশাক এবং দীর্ঘ জীবনঃ দাঁতের রোলিং যোগাযোগের কারণে, যা পোশাককে হ্রাস করে এবং ড্রাইভের জীবনকাল বাড়ায়।

5. মসৃণ অপারেশনঃ মসৃণ এবং ধারাবাহিক আন্দোলন প্রদান করে, সূক্ষ্ম কাজগুলির জন্য আদর্শ।

স্পেসিফিকেশন

মডেল 20
হ্রাস অনুপাত 50 80 100
ইনপুট 2000r/min এ নামমাত্র টর্ক Nm 17 24 28
স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক Nm 39 51 57
গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান Nm 24 33 34
অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক Nm 69 89 95
সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি r/min 6500
অনুমোদিত গড় ইনপুট ঘূর্ণন গতি r/min 3500
প্রতিক্রিয়া আর্ক সেক ≤20
ওজন কেজি 1.32
ডিজাইন লাইফ ঘন্টা 9000 10000 10000

ওডিএম হারমোনিক স্পিড রিডিউসার ড্রাইভ ওয়েভ জেনারেটর হিউম্যানয়েড রোবটের জন্য 2

বিস্তারিত ছবি

ওডিএম হারমোনিক স্পিড রিডিউসার ড্রাইভ ওয়েভ জেনারেটর হিউম্যানয়েড রোবটের জন্য 3

ওডিএম হারমোনিক স্পিড রিডিউসার ড্রাইভ ওয়েভ জেনারেটর হিউম্যানয়েড রোবটের জন্য 4

ওডিএম হারমোনিক স্পিড রিডিউসার ড্রাইভ ওয়েভ জেনারেটর হিউম্যানয়েড রোবটের জন্য 5

ওডিএম হারমোনিক স্পিড রিডিউসার ড্রাইভ ওয়েভ জেনারেটর হিউম্যানয়েড রোবটের জন্য 6 এলএইচটি-৩ মডেল ২০ হারমোনিক গিয়ার ইউনিটের মূল বৈশিষ্ট্য
পণ্য মডেল ২০ হারমোনিক ড্রাইভ
উপাদান
তরঙ্গ জেনারেটর, ফ্লেক্সপ্লাইন, সার্কুলার স্প্লাইন
হ্রাস অনুপাত
50:1, ৮০:1, ১০০:1
প্রতিক্রিয়া
২০ আর্ক সেকেন্ডের কম
গড় ইনপুট গতি
6500 r/min
সর্বাধিক ইনপুট গতি
৩৫০০ ঘন্টা/মিনিট
ডিজাইন লাইফ
১৫০০০ ঘন্টা
মডেল
20
ওজন
1.৩২ কেজি
গ্যারান্টি ১ বছর

অ্যাপ্লিকেশন

ওডিএম হারমোনিক স্পিড রিডিউসার ড্রাইভ ওয়েভ জেনারেটর হিউম্যানয়েড রোবটের জন্য 7   ওডিএম হারমোনিক স্পিড রিডিউসার ড্রাইভ ওয়েভ জেনারেটর হিউম্যানয়েড রোবটের জন্য 8   ওডিএম হারমোনিক স্পিড রিডিউসার ড্রাইভ ওয়েভ জেনারেটর হিউম্যানয়েড রোবটের জন্য 9
অপটিক্যাল মেশিন থ্রিডি প্রিন্টিং এবং কাগজ তৈরি উৎপাদন ব্যবস্থা
