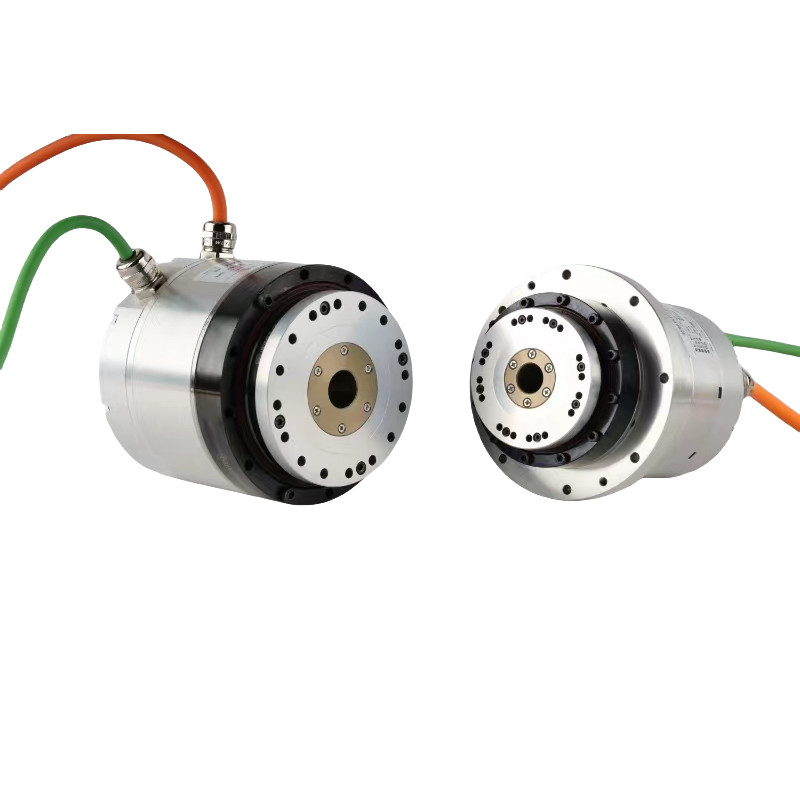

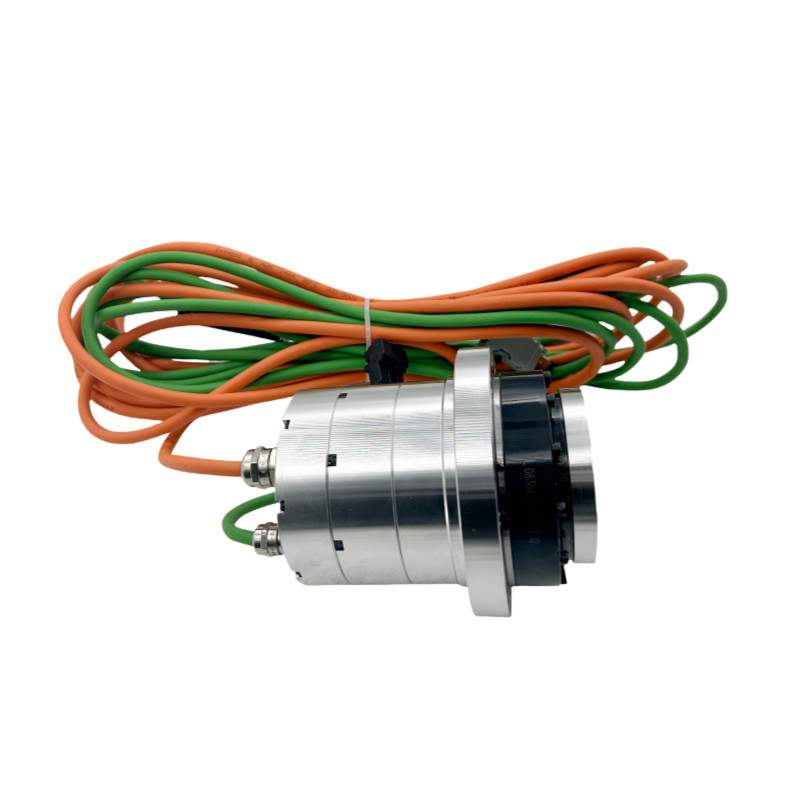

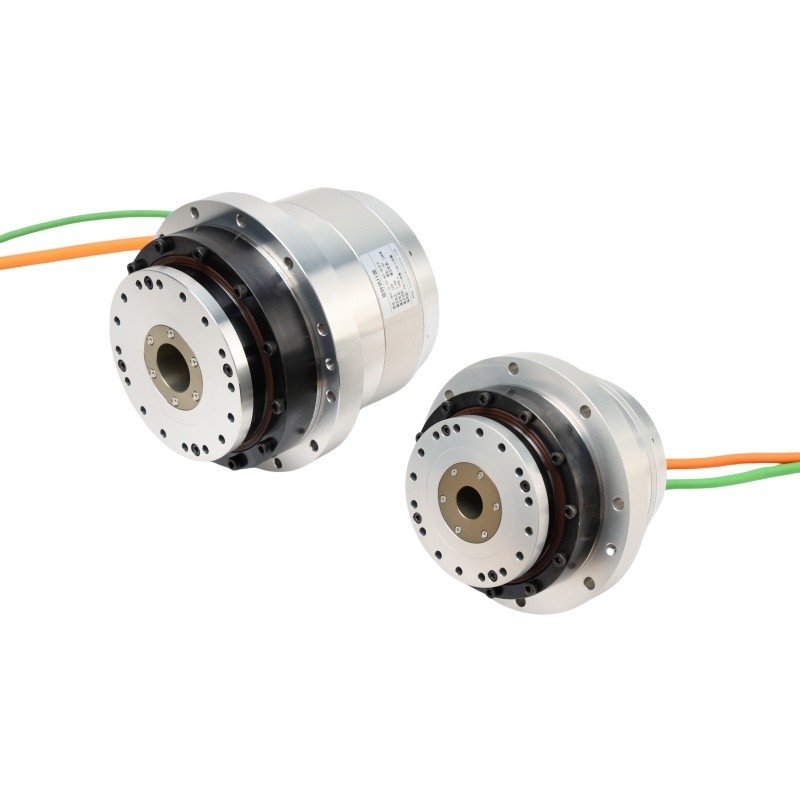

হাই পারফরম্যান্স রোবোটিক আর্ম মোটর হারমোনিক অ্যাকুয়েটর হোল শ্যাফ্ট এইচএটিএফ সিরিজ

হাই পারফরম্যান্স রোবোটিক আর্ম মোটর হারমোনিক অ্যাকুয়েটর হোল শ্যাফ্ট এইচএটিএফ সিরিজ

হোল শ্যাফ্ট রোবোটিক আর্ম মোটর

রোবোটিক আর্ম মোটর হারমোনিক অ্যাকুয়েটর

রোবোটিক হারমোনিক অ্যাকচুয়েটর

উৎপত্তি স্থল:

জিয়াংসু, চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

সাইড আউটলেট HATF সিরিজ ফ্ল্যাঞ্জড রোটারি অ্যাকচুয়েটর

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
পণ্য:
এইচএটিএফ সিরিজ মডেল ১৭ রোটারি অ্যাকচুয়েটর
হ্রাসকৃত অনুপাত:
51: 1, 81: 1, 101: 1
মডেল নম্বর:
17
এনকোডার প্রকার:
পরম এনকোডার
মোটর খুঁটির সংখ্যা:
16
ওজন:
2kg ((ব্রেক সহ), 1.66kg ((ব্রেক ছাড়া)
মূল বৈশিষ্ট্য:
কম শব্দ, জিরো ব্যাকল্যাশ, হোলো শ্যাফট
জীবন নকশা:
১০০০ ঘন্টা
সুরক্ষা ডিগ্রী:
সম্পূর্ণরূপে আবদ্ধ স্ব-কুলড টাইপ (IP65)
অস্তরক শক্তি:
AC1500V/ 1 মিনিট
অন্তরণ প্রতিরোধের:
100MΩ(DC500V) এর বেশি
অন্তরণ শ্রেণি:
প্রয়োগ:
হিউম্যানয়েড রোবট, যথার্থ সিএনসি মেশিন টুলস, গ্লাস পলিশিং সরঞ্জাম, হিউম্যানয়েড রোবট, চিকিৎসা সরঞ্জা
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

উচ্চ পারফরম্যান্স 16 মোটর মেরু হোল শ্যাফ্ট এইচএটিএফ সিরিজ মডেল 17 ফ্ল্যাঞ্জযুক্ত রোটারি অ্যাকুয়েটর


বর্ণনা

শিল্প ও বাণিজ্যিক অ্যাপ্লিকেশনগুলিতে সাধারণত ব্যবহৃত রোটারি অ্যাকচুয়েটরগুলির বেশ কয়েকটি স্বতন্ত্র বৈশিষ্ট্য রয়েছে যা তাদের বিভিন্ন কাজের জন্য উপযুক্ত করে তোলে।এখানে AC220V ঘূর্ণমান actuators প্রধান বৈশিষ্ট্য:

1. উচ্চ টর্ক আউটপুট

বৈশিষ্ট্যঃ উল্লেখযোগ্য টর্ক তৈরি করতে সক্ষম, যা শক্তিশালী ঘূর্ণন শক্তি প্রয়োজন অ্যাপ্লিকেশন জন্য অপরিহার্য।

উপকারিতাঃ শিল্প যন্ত্রপাতি, ভালভ অ্যাক্টিভেশন এবং বড় আকারের অটোমেশন সিস্টেমের মতো ভারী দায়িত্বের অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।

2. সঠিকতা নিয়ন্ত্রণ

বৈশিষ্ট্যঃ ঘূর্ণন গতিতে সুনির্দিষ্ট নিয়ন্ত্রণ প্রদান করে, প্রায়ই সূক্ষ্ম সমন্বয় করার ক্ষমতা সহ।

উপকারিতা: রোবট বাহু, সিএনসি মেশিন এবং চিকিৎসা সরঞ্জামগুলির মতো সঠিক অবস্থানের প্রয়োজন হয় এমন অ্যাপ্লিকেশনগুলির জন্য আদর্শ।

3. স্থায়িত্ব এবং শক্তিশালী নির্মাণ

বৈশিষ্ট্যঃ উচ্চ তাপমাত্রা, আর্দ্রতা এবং ধুলো সহ কঠোর পরিবেশে প্রতিরোধ করার জন্য নির্মিত।

উপকারিতাঃ শিল্পের ক্ষেত্রে দীর্ঘস্থায়ী কর্মক্ষমতা এবং নির্ভরযোগ্যতা নিশ্চিত করে।

এইচএটিএফ ঘূর্ণমান actuators এর পরামিতি টেবিল

সিরিজ HATF 20
হ্রাস অনুপাত 51 81 101 121 161
220VAC পিক টর্ক N·m 69 91 102 108 113
নামমাত্র টর্ক N·m 30 48 58 61 61
সর্বাধিক গতি rpm 98 62 50 41 31
নামমাত্র গতি rpm 51 32 26 21 16
সর্বাধিক বর্তমান অস্ত্র 6.04 5.02 4.51 3.98 3.13
নামমাত্র বর্তমান অস্ত্র 2.63 2.65 2.56 2.25 1.69
টর্ক ধ্রুবক N m/Arms 11.42 18.14 22.62 27.1 36.06
ধাপ প্রতিরোধের ওম ((২০°সি) 6.2
ফেজ ইন্ডাক্ট্যান্স এমএইচ 7.7
ব্যাক ইএমএফ Vrms/krpm 25
৪৮ ভিডিসি পিক টর্ক N·m 69 91 102 108 113
নামমাত্র টর্ক N·m 39 58 61 61 61
সর্বাধিক গতি rpm 86 54 44 36 27
নামমাত্র গতি rpm 51 32 26 21 16
সর্বাধিক বর্তমান অস্ত্র 15.37 12.77 11.48 10.14 7.98
নামমাত্র বর্তমান অস্ত্র 8.69 8.14 6.86 5.73 4.31
টর্ক ধ্রুবক N m/Arms 4.49 7.13 8.89 10.65 14.17
ধাপ প্রতিরোধের ওম ((২০°সি) 0.4
ফেজ ইন্ডাক্ট্যান্স এমএইচ 0.9
ব্যাক ইএমএফ Vrms/krpm 7.7
পরম এনকোডার এনকোডার প্রকার নিখুঁত এনকোডার
রেজোলিউশন (একক মোটর ঘূর্ণন) বিট 23২৪ বিট
মোটর মাল্টি টার্ন কাউন্টার বিট 16
একমুখী অবস্থানগত নির্ভুলতা আর্ক সেক ≤75 ≤75 ≤ ৬০ ≤৫০ ≤৫০
পজিশনিং নির্ভুলতার পুনরাবৃত্তিযোগ্যতা আর্ক সেক ≤10 ≤10 ≤10 ≤10 ≤10
উল্টাপাল্টা শক্ততা x104 N·m /rad 24
টর্শনাল স্টিফাইড x104 N·m /rad 1.8 2.3
ইনার্টিয়া মোমন্ট ব্রেক ছাড়াই কেজি* মি2 8.8*10^-5
ব্রেক সহ কেজি* মি2 9.17*10^-5
ভর ব্রেক ছাড়াই কেজি 2.4
ব্রেক সহ কেজি 2.96
মোটর মেরু সংখ্যা পোল 16
পরিবেশগত অবস্থা অপারেটিং তাপমাত্রাঃ 0~40°C
সংরক্ষণের তাপমাত্রাঃ -20 ~ 60°C
অপারেটিং আর্দ্রতা / স্টোরেজ আর্দ্রতাঃ 20 ~ 80%RH (কোনও কনডেনসেশন নেই)
কম্পন প্রতিরোধঃ 24.5m/s2 (ফ্রিকোয়েন্সিঃ 10~400Hz)
ধুলো বা ধাতব গুঁড়া, ক্ষয়কারী গ্যাস, জ্বলনযোগ্য গ্যাস, তেল কুয়াশা এবং অন্যান্য অভ্যন্তরীণ ব্যবহারের জন্য কোন, সরাসরি সূর্যালোক এড়ান
১০০০ মিটারের নিচে
মোটর বিচ্ছিন্নতা আইসোলেশন প্রতিরোধেরঃ 100MΩ ((DC500V) এর বেশি
ডিলেক্ট্রিক শক্তিঃ AC1500V/ 1 মিনিট
আইসোলেশন ক্লাসঃ F
সুরক্ষার মাত্রা সম্পূর্ণরূপে বন্ধ স্ব-শীতল প্রকার (IP65)

হাই পারফরম্যান্স রোবোটিক আর্ম মোটর হারমোনিক অ্যাকুয়েটর হোল শ্যাফ্ট এইচএটিএফ সিরিজ 0
