Name: হালকা ওজনের টেনশন ওয়েভ জেনারেটর হারমোনিক ড্রাইভ সার্ভো মোটর রিডাক্টর গিয়ার
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-40-XX-UI
Availability: InStock

হালকা ওজনের স্টেইন ওয়েভ জেনারেটর

হারমোনিক স্ট্রেস ওয়েভ জেনারেটর

হালকা ওজনের হারমোনিক ড্রাইভ সার্ভো মোটর

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

LHT-40-XX-UI

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

হালকা ওজনের টেনশন ওয়েভ জেনারেটর হারমোনিক ড্রাইভ সার্ভো মোটর রিডাক্টর গিয়ার

পণ্যের বিবরণ

পণ্য:

LHT - I মডেল 40 হারমোনিক রিডুসার গিয়ারস

উপাদান:

ওয়েভ জেনারেটর, ফ্লেক্সপ্লাইন, সার্কুলার স্প্লাইন

হ্রাসকৃত অনুপাত:

50১ থেকে ১২০ঃ1

নেতিবাচক প্রতিক্রিয়া:

≤20 আর্ক সেকেন্ড

সর্বোচ্চ ইনপুট গতি:

4000 R/MIN

গড় ইনপুট গতি:

3000 r/মিনিট

জীবন নকশা:

15000 ঘন্টা

ওজন:

4.4 কেজি

প্রয়োগ:

রোবোটিক অস্ত্র, যথার্থ টার্নটেবল, অ্যারোস্পেস অ্যাকচুয়েটর

বৈশিষ্ট্য:

উচ্চ গিয়ার অনুপাত, জিরো ব্যাকল্যাশ, উচ্চ টর্ক ক্ষমতা, কমপ্যাক্ট এবং লাইটওয়েট, মসৃণ গতি, নির্ভরযোগ্

গ্যারান্টি:

১ বছর

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

১টি সেট

মূল্য

To Be Negotiated

প্যাকেজিং বিবরণ

কার্টন বাক্স

ডেলিভারি সময়

3-4 সপ্তাহ

পরিশোধের শর্ত

টি/টি

যোগানের ক্ষমতা

প্রতি মাসে 20000 সেট

সম্পর্কিত পণ্য

হালকা ওজন ২.৪৭ কেজি মডেল ৩২ টেনশন ওয়েভ রিডিউসার লো ব্যাকল্যাশ হারমোনিক গিয়ার ইউনিট

সেরা দাম পান

নিম্ন প্রতিক্রিয়া এবং উচ্চ দক্ষতা মডেল 25 টেনশন ওয়েভ রিডিউসার অতি হালকা হারমোনিক গিয়ার ইউনিট

সেরা দাম পান

উচ্চ হ্রাস অনুপাত LSN সিরিজ মডেল 20 স্ট্রেন ওয়েভ রিডাক্টর 0.73kg হালকা ওজন গিয়ার ইউনিট

সেরা দাম পান

কমপ্যাক্ট এবং হালকা ডিজাইন এলএসএন সিরিজ স্ট্রেন ওয়েভ রিডিউসার মডেল 14 গিয়ার ইউনিট

সেরা দাম পান

আমাদের সাথে যোগাযোগ

যোগাযোগ করুন

পণ্যের বর্ণনা

নিম্ন প্রতিক্রিয়া হালকা ওজন হারমোনিক রিডাক্টর গিয়ারবক্স

পণ্যের বর্ণনা

টেনশন ওয়েভ গিয়ার (হার্মোনিক ড্রাইভ গিয়ার নামেও পরিচিত) একটি ধরণের যান্ত্রিক গিয়ার সিস্টেম যা বাহ্যিক দাঁত সহ একটি নমনীয় স্প্লিন ব্যবহার করে,যা বাইরের স্প্লিনের অভ্যন্তরীণ গিয়ার দাঁতের সাথে যুক্ত হওয়ার জন্য একটি ঘূর্ণনশীল উপবৃত্তাকার প্লাগ দ্বারা বিকৃত হয়বাইরের বৃত্তঃ বৃত্তাকার স্প্লাইন (স্থির)

স্টেইন ওয়েভ / হারমোনিক গিয়ারবক্সগুলির মূল অপারেশন তিনটি প্রাথমিক উপাদানগুলির মধ্যে মিথস্ক্রিয়াতে নির্ভর করেঃ ওয়েভ জেনারেটর, ফ্লেক্সপ্লাইন এবং সার্কুলার স্প্লাইন।প্রতিটি সঠিক আউটপুট গতিতে ইনপুট টর্ক রূপান্তর একটি গুরুত্বপূর্ণ ভূমিকা পালন করে, এই গিয়ারবক্সগুলিকে দক্ষতা এবং নির্ভুলতার দিক থেকে আলাদা করে।

হারমোনিক ড্রাইভ সিস্টেমগুলি ফ্রিজিং, উত্পাদন এবং রোবোটিক বাহু ব্যবহার করে এমন মেশিনে ব্যবহৃত গিয়ারগুলিতে আউটপুট টর্ক বাড়ানোর জন্য দরকারী।

হালকা ওজনের টেনশন ওয়েভ জেনারেটর হারমোনিক ড্রাইভ সার্ভো মোটর রিডাক্টর গিয়ার 0

প্যারামিটার টেবিল

মডেল		40
হ্রাস অনুপাত		50	80	100	120
ইনপুট 2000r/min এ নামমাত্র টর্ক	Nm	137	206	265	294
ইনপুট 2000r/min এ নামমাত্র টর্ক	কেজিএফএম	14	21	27	30
স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক	Nm	402	519	568	617
স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক	কেজিএফএম	41	53	58	63
গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান	Nm	196	284	372	451
গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান	কেজিএফএম	20	29	38	46
অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক	Nm	686	980	1080	1180
অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক	কেজিএফএম	70	100	110	120
সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি (গ্রীস)	r/min	4000
অনুমোদিত গড় ইনপুট ঘূর্ণন গতি (গ্রীস)	r/min	3000
প্রতিক্রিয়া	আর্ক সেক	≤20
ওজন	কেজি	4.4
ডিজাইন লাইফ	ঘন্টা	10000	15000	15000	15000

হালকা ওজনের টেনশন ওয়েভ জেনারেটর হারমোনিক ড্রাইভ সার্ভো মোটর রিডাক্টর গিয়ার 4

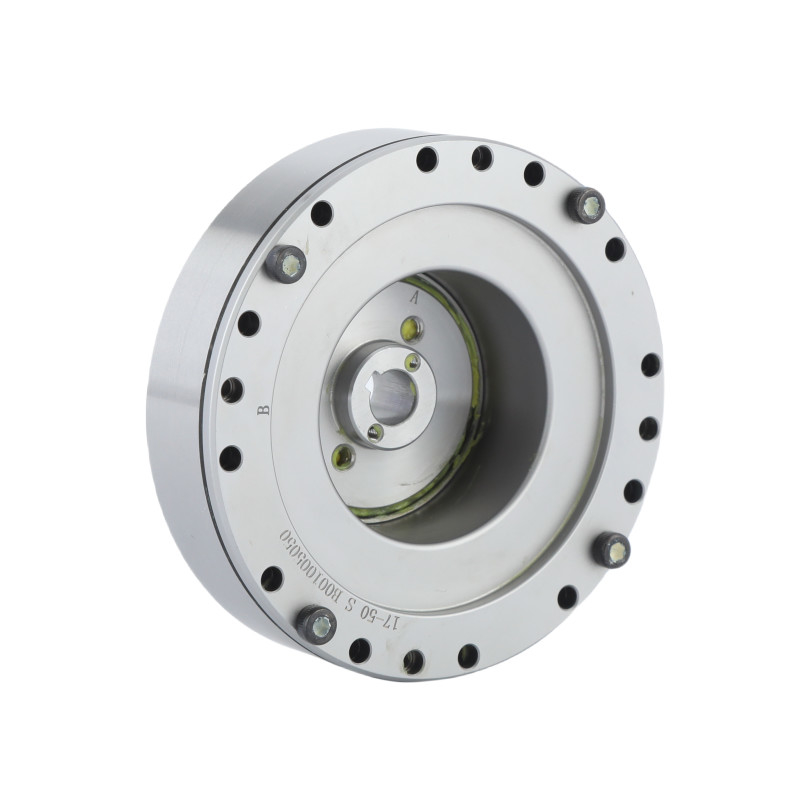

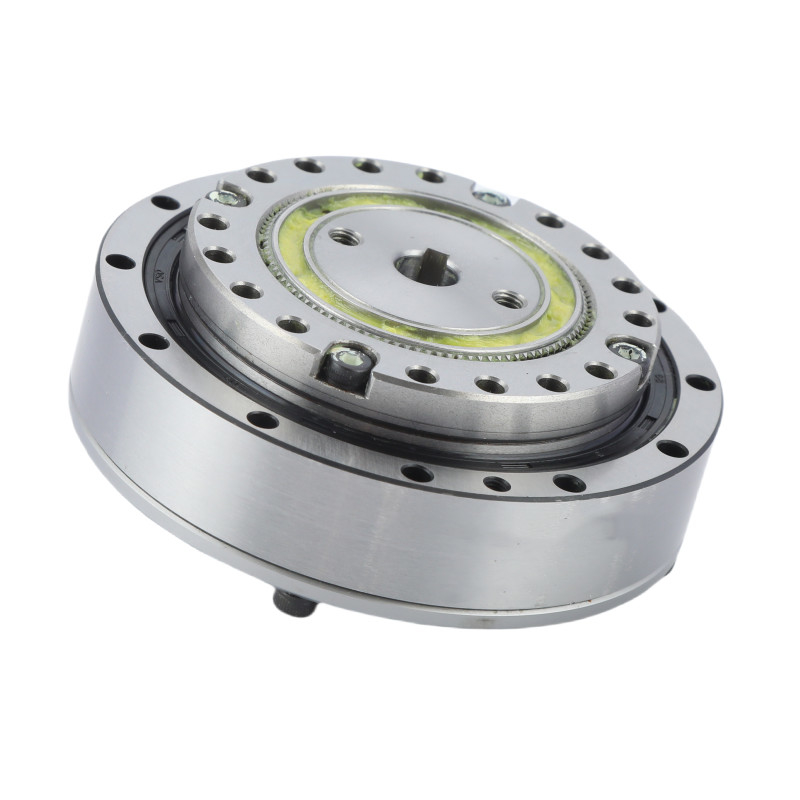

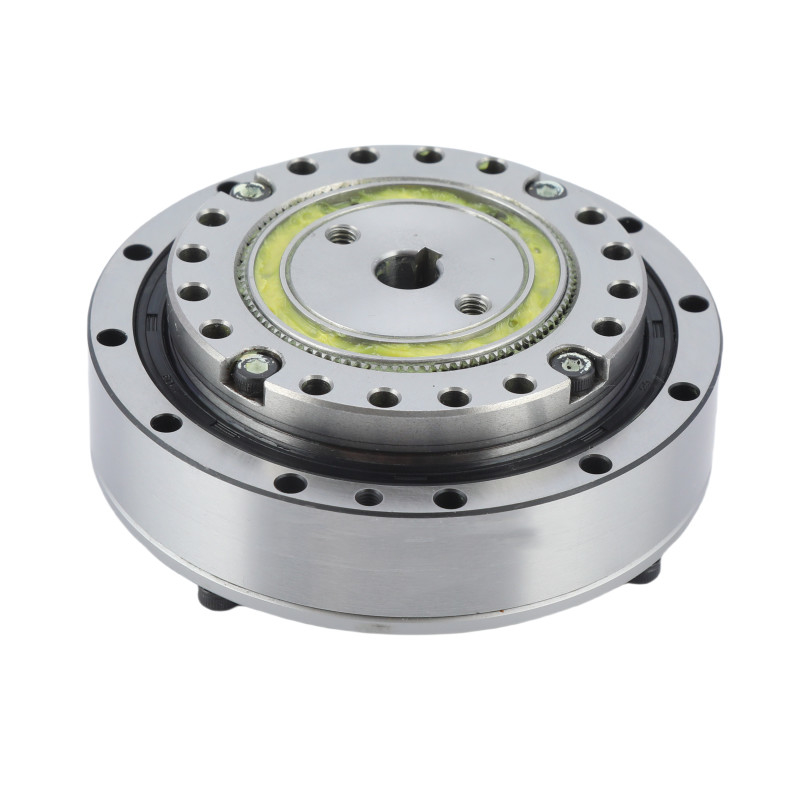

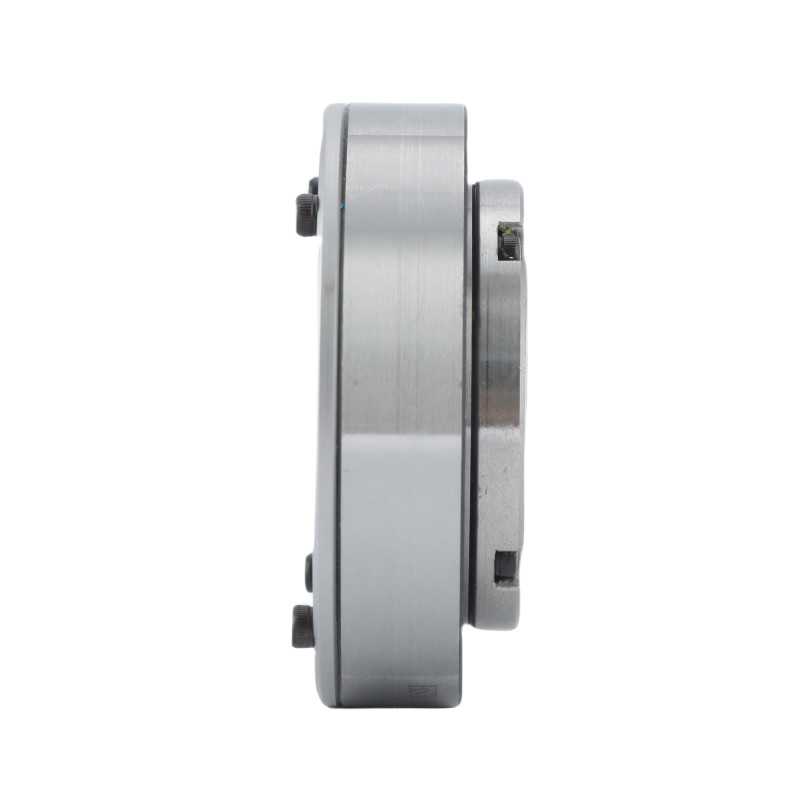

বিস্তারিত ছবি

হালকা ওজনের টেনশন ওয়েভ জেনারেটর হারমোনিক ড্রাইভ সার্ভো মোটর রিডাক্টর গিয়ার 5

হালকা ওজনের টেনশন ওয়েভ জেনারেটর হারমোনিক ড্রাইভ সার্ভো মোটর রিডাক্টর গিয়ার 6

হালকা ওজনের টেনশন ওয়েভ জেনারেটর হারমোনিক ড্রাইভ সার্ভো মোটর রিডাক্টর গিয়ার 7

	এলএইচটি-আই মডেল ৪০ হারমোনিক গিয়ার ইউনিটের মূল বৈশিষ্ট্য
	পণ্য	মডেল ৪০ হারমোনিক ড্রাইভ
	উপাদান	তরঙ্গ জেনারেটর, ফ্লেক্সপ্লাইন, সার্কুলার স্প্লাইন
	হ্রাস অনুপাত	50:1, ৮০:1, ১০০:1১২০:1
	প্রতিক্রিয়া	২০ আর্ক সেকেন্ডের কম
	গড় ইনপুট গতি	4000 r/min
	সর্বাধিক ইনপুট গতি	3000 r/min
	ডিজাইন লাইফ	১৫০০০ ঘন্টা
	মডেল	40
	ওজন	4.4 কেজি
	গ্যারান্টি	১ বছর

অ্যাপ্লিকেশন


হিউম্যানয়েড রোবট	সিএনসি মেশিন	উৎপাদন ব্যবস্থা
