উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
Giant Precision
সাক্ষ্যদান:
ISO9001
মডেল নম্বার:
LHT-25-XX-UI

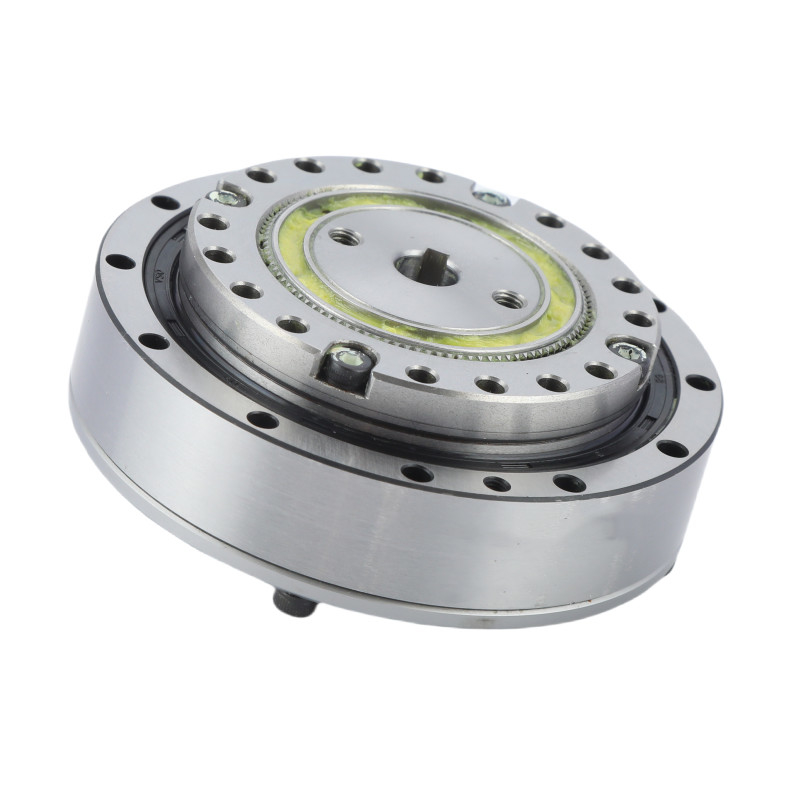

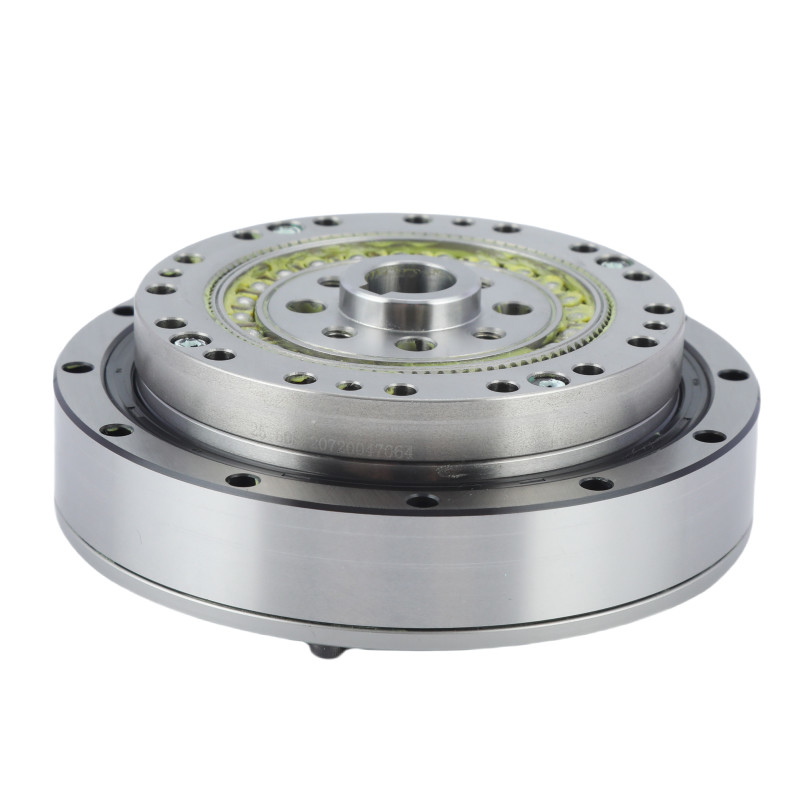

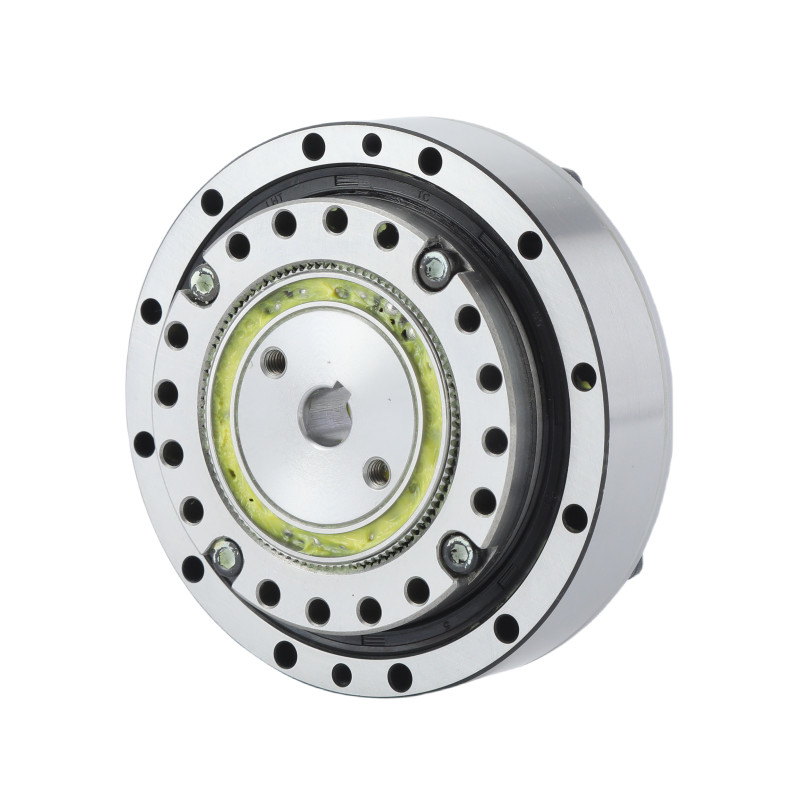

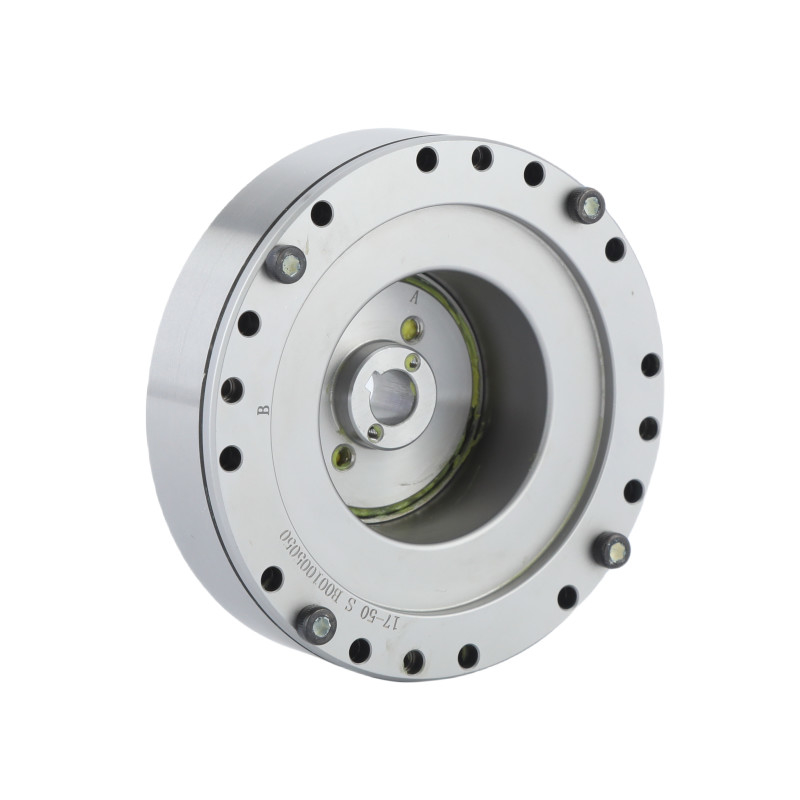

কম্প্যাক্ট স্ট্রেন ওয়েভশূন্য প্রতিক্রিয়াহারমোনিক ড্রাইভ
![]() |
উচ্চ টর্ক ক্ষমতা টর্ক ট্রান্সমিশনতাদের কমপ্যাক্ট আকার সত্ত্বেও, হারমোনিক ড্রাইভগুলি উচ্চ টর্ক প্রেরণ করতে পারে। এটি ফ্লেক্সস্প্লাইন এবং বৃত্তাকার স্প্লাইনের মধ্যে যোগাযোগের মধ্যে প্রচুর দাঁতগুলির কারণে। উচ্চ নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতা সঠিকতানকশা গতি নিয়ন্ত্রণে উচ্চ নির্ভুলতা নিশ্চিত করে, হারমোনিক ড্রাইভগুলি এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে যা সঠিক এবং পুনরাবৃত্তিযোগ্য অবস্থান প্রয়োজন। উচ্চ দক্ষতা জ্বালানি দক্ষতাহারমোনিক ড্রাইভগুলি উচ্চ যান্ত্রিক দক্ষতা প্রদর্শন করে, সাধারণত প্রায় 80-90%, যা শক্তি খরচ হ্রাস করে এবং সিস্টেমের কর্মক্ষমতা উন্নত করে। |
প্যারামিটার টেবিল
মডেল | 25 | |||||
হ্রাস অনুপাত | 50 | 80 | 100 | 120 | ||
ইনপুট 2000r/min এ নামমাত্র টর্ক | Nm | 39 | 63 | 67 | 67 | |
কেজিএফএম | 4 | 6.4 | 6.8 | 6.8 | ||
স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক | Nm | 98 | 137 | 157 | 167 | |
কেজিএফএম | 10 | 14 | 16 | 17 | ||
গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান | Nm | 55 | 87 | 108 | 108 | |
কেজিএফএম | 5.6 | 8.9 | 11 | 11 | ||
অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক | Nm | 186 | 255 | 284 | 304 | |
কেজিএফএম | 19 | 26 | 29 | 31 | ||
সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি (গ্রীস) |
r/min | 5600 | ||||
অনুমোদিত গড় ইনপুট ঘূর্ণন গতি (গ্রীস) |
r/min | 3500 | ||||
প্রতিক্রিয়া | আর্ক সেক | ≤20 | ||||
ওজন | কেজি | 1.22 | ||||
ডিজাইন লাইফ | ঘন্টা | 10000 | 15000 | 15000 | 15000 |
![]() |
এলএইচটি-আই মডেল ২৫ হারমোনিক গিয়ার ইউনিটের মূল বৈশিষ্ট্য | |||
পণ্য | মডেল ২৫ হারমোনিক ড্রাইভ | |||
উপাদান
|
তরঙ্গ জেনারেটর, ফ্লেক্সপ্লাইন, সার্কুলার স্প্লাইন | |||
হ্রাস অনুপাত
|
50:1, ৮০:1, ১০০:1১২০:1 | |||
প্রতিক্রিয়া
|
২০ আর্ক সেকেন্ডের কম | |||
গড় ইনপুট গতি
|
5600 r/min | |||
সর্বাধিক ইনপুট গতি
|
৩৫০০ ঘন্টা/মিনিট | |||
ডিজাইন লাইফ
|
১৫০০০ ঘন্টা | |||
মডেল
|
25 | |||
ওজন
|
1.২২ কেজি | |||
গ্যারান্টি | ১ বছর |
অ্যাপ্লিকেশন
![]() |
![]() |
![]() |
শিল্প রোবট | হিউমনোড রোবট | উৎপাদন ব্যবস্থা |
