টেনশন ওয়েভ জেনারেটর হারমোনিক ড্রাইভ রিডাক্টর গিয়ারবক্স 8500r/min

টেনশন ওয়েভ জেনারেটর হারমোনিক ড্রাইভ রিডাক্টর গিয়ারবক্স 8500r/min

8500r/Min তরঙ্গ জেনারেটরের হারমোনিক ড্রাইভ

তরঙ্গ জেনারেটর হারমোনিক ড্রাইভ গিয়ারবক্স

হারমোনিক গিয়ারবক্স রিডাক্টর

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

LHT-14-XX-U-III

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
পণ্য:
মডেল 14 হারমোনিক রিডুসার
উপাদান:
ওয়েভ জেনারেটর, ফ্লেক্সপ্লাইন, সার্কুলার স্প্লাইন
হ্রাসকৃত অনুপাত:
50:1, 80:1, 100:1, 120:1
নেতিবাচক প্রতিক্রিয়া:
≤20 আর্ক সেকেন্ড
সর্বোচ্চ ইনপুট গতি:
8500 r/min
জীবন নকশা:
15000 ঘন্টা
ওজন:
0.7 কেজি
প্রয়োগ:
রোবোটিক্স, মহাকাশ, চিকিৎসা সরঞ্জাম
গ্যারান্টি:
১ বছর
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

টেনশন ওয়েভ জেনারেটর হারমোনিক ড্রাইভ রিডাক্টর গিয়ারবক্স

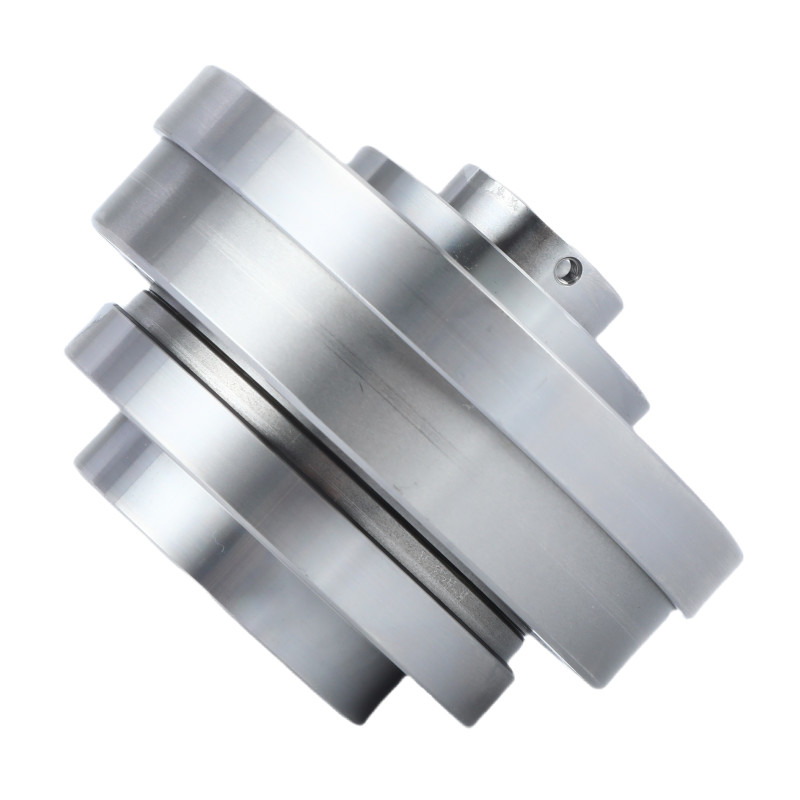

টেনশন ওয়েভ জেনারেটর হারমোনিক ড্রাইভ রিডাক্টর গিয়ারবক্স 8500r/min 0

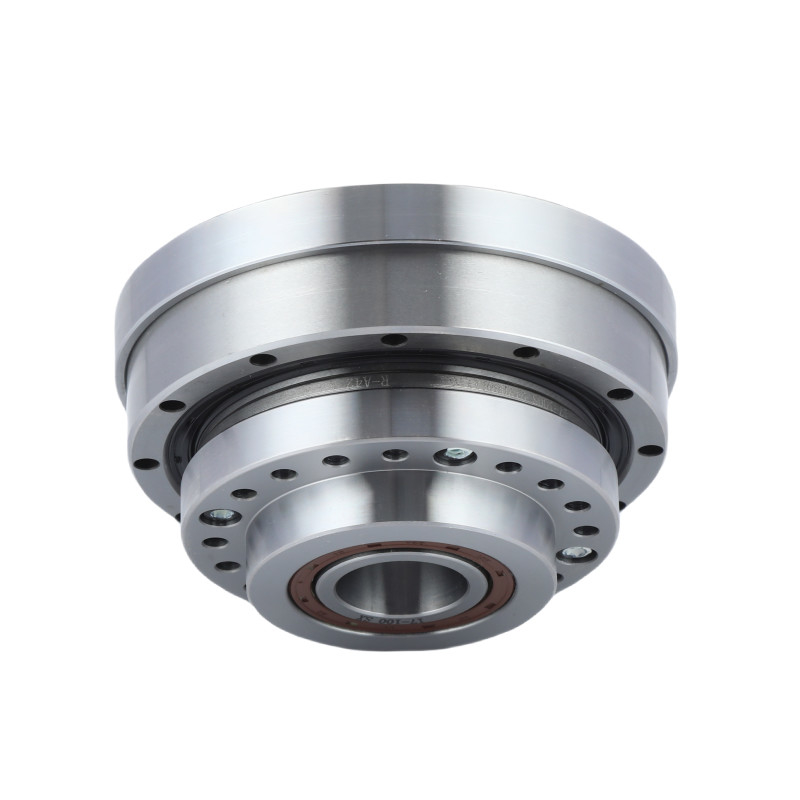

টেনশন ওয়েভ জেনারেটর হারমোনিক ড্রাইভ রিডাক্টর গিয়ারবক্স 8500r/min 1

হারমোনিক ড্রাইভ

এটি উচ্চ নির্ভুলতা গতি নিয়ন্ত্রণের জন্য ব্যবহৃত একটি ধরণের গিয়ার প্রক্রিয়া। এটিতে তিনটি প্রধান উপাদান রয়েছেঃ একটি তরঙ্গ জেনারেটর, একটি ফ্লেক্সস্প্লাইন এবং একটি বৃত্তাকার স্প্লাইন।

বৈশিষ্ট্য

  • উচ্চ নির্ভুলতাএই নকশা স্বতঃস্ফূর্তভাবে প্রতিক্রিয়া হ্রাস করে, যা অত্যন্ত নির্ভুল গতি নিয়ন্ত্রণের অনুমতি দেয়।
  • কমপ্যাক্ট আকারতুলনামূলকভাবে ছোট এবং হালকা প্যাকেজে উচ্চ হ্রাস অনুপাত সরবরাহ করে।
  • উচ্চ টর্ক ক্ষমতাঅনেক দাঁতের মধ্যে শক্তি বিতরণের কারণে উল্লেখযোগ্য বোঝা পরিচালনা করতে পারে।

নামমাত্র পরামিতি টেবিল

মডেল 14
হ্রাস অনুপাত 50 80 100 120
ইনপুট 2000r/min এ নামমাত্র টর্ক Nm 5.4 7.8 7.8 7.8
কেজিএফএম 0.55 0.8 0.8 0.8
স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক Nm 18 23 28 28
কেজিএফএম 1.8 2.4 2.9 2.9
গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান Nm 6.9 11 11 11
কেজিএফএম 0.7 1.1 1.1 1.1
অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক Nm 35 47 54 54
কেজিএফএম 3.6 4.8 5.5 5.5
সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি
(গ্রীস)
r/min 8500
অনুমোদিত গড় ইনপুট ঘূর্ণন গতি
(গ্রীস)
r/min 3500
প্রতিক্রিয়া আর্ক সেক ≤20
ওজন কেজি 0.7
ডিজাইন লাইফ ঘন্টা 10000 15000 15000 15000

বিস্তারিত ছবি

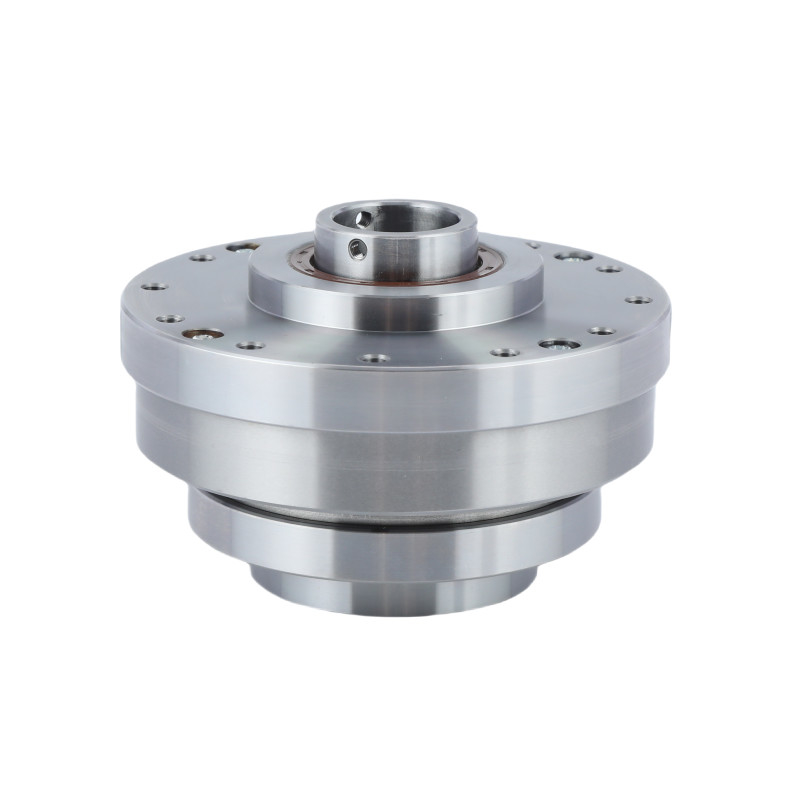

টেনশন ওয়েভ জেনারেটর হারমোনিক ড্রাইভ রিডাক্টর গিয়ারবক্স 8500r/min 2

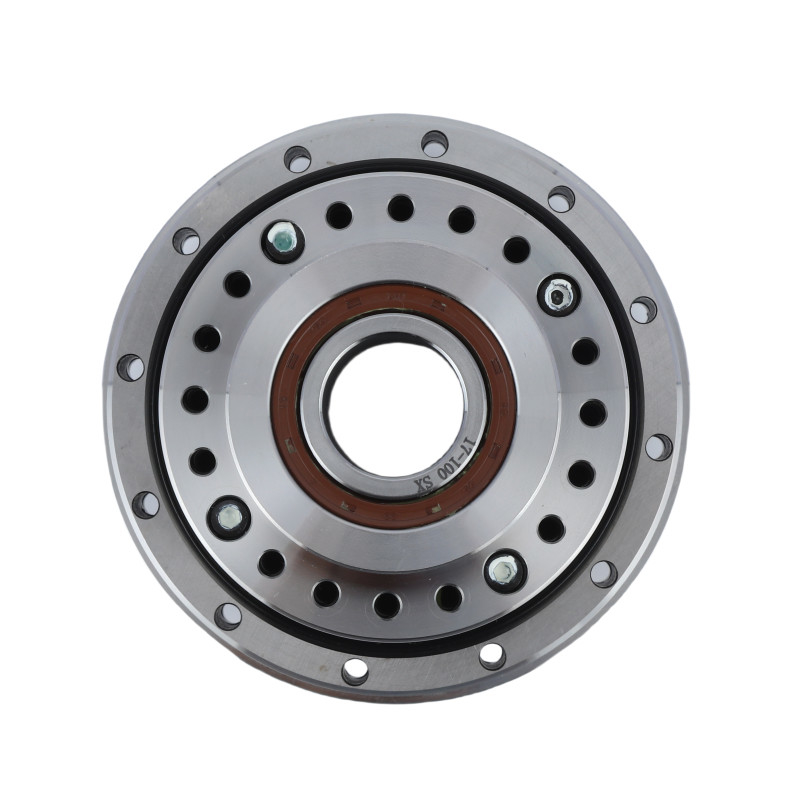

টেনশন ওয়েভ জেনারেটর হারমোনিক ড্রাইভ রিডাক্টর গিয়ারবক্স 8500r/min 3

টেনশন ওয়েভ জেনারেটর হারমোনিক ড্রাইভ রিডাক্টর গিয়ারবক্স 8500r/min 4

টেনশন ওয়েভ জেনারেটর হারমোনিক ড্রাইভ রিডাক্টর গিয়ারবক্স 8500r/min 5 এলএইচটি-III মডেল 14 হারমোনিক গিয়ার ইউনিটের মূল বৈশিষ্ট্য
পণ্য মডেল ১৪ হারমোনিক ড্রাইভ
উপাদান
তরঙ্গ জেনারেটর, ফ্লেক্সপ্লাইন, সার্কুলার স্প্লাইন
হ্রাস অনুপাত
50:1, ৮০:1, ১০০:1১২০:1
প্রতিক্রিয়া
২০ আর্ক সেকেন্ডের কম
গড় ইনপুট গতি
8500 r/min
সর্বাধিক ইনপুট গতি
৩৫০০ ঘন্টা/মিনিট
ডিজাইন লাইফ
১৫০০০ ঘন্টা
মডেল
14
ওজন
0.7 কেজি
গ্যারান্টি ১ বছর

প্রয়োগ

টেনশন ওয়েভ জেনারেটর হারমোনিক ড্রাইভ রিডাক্টর গিয়ারবক্স 8500r/min 6   টেনশন ওয়েভ জেনারেটর হারমোনিক ড্রাইভ রিডাক্টর গিয়ারবক্স 8500r/min 7   টেনশন ওয়েভ জেনারেটর হারমোনিক ড্রাইভ রিডাক্টর গিয়ারবক্স 8500r/min 8
শিল্প রোবট সিএনসি মেশিন এয়ারস্পেস
