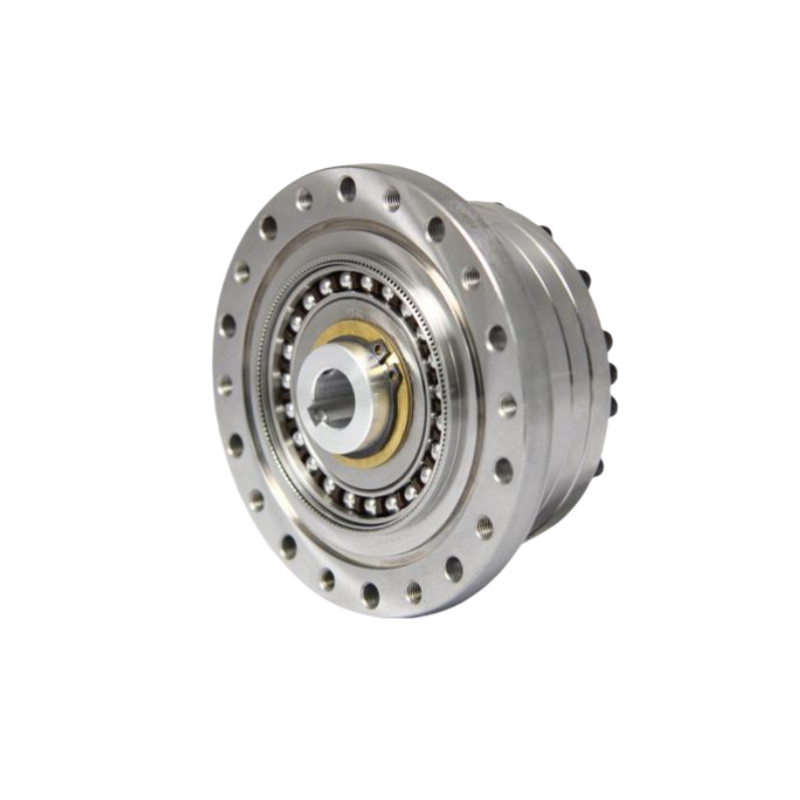

মোশন কন্ট্রোল হারমোনিক গিয়ারহেড রোবোটিক্স এবং এয়ারস্পেসের জন্য স্ট্রেন ওয়েভ গতি হ্রাসকারী

মোশন কন্ট্রোল হারমোনিক গিয়ারহেড রোবোটিক্স এবং এয়ারস্পেসের জন্য স্ট্রেন ওয়েভ গতি হ্রাসকারী

মোশন কন্ট্রোল হারমোনিক গিয়ারহেড

রোবোটিক্স হারমোনিক গিয়ারহেড

রোবোটিক্স হারমোনিক গতি হ্রাসকারী

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

LSS-25-XX-U-II

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
মডেল:
25
পণ্য:
মডেল 25 হারমোনিক রিডুসার
উপাদান:
ওয়েভ জেনারেটর, ফ্লেক্সপ্লাইন, সার্কুলার স্প্লাইন
হ্রাসকৃত অনুপাত:
50:1, 80:1, 100:1, 120:1
নেতিবাচক প্রতিক্রিয়া:
≤20 আর্ক সেকেন্ড
সর্বোচ্চ ইনপুট গতি:
5600 r/মিনিট
জীবন নকশা:
15000 ঘন্টা
সুবিধা:
উচ্চ টর্ক ক্ষমতা, উচ্চ নির্ভুলতা এবং কম ব্যাকল্যাশ
ওজন:
1.46 কেজি
প্রয়োগ:
রোবোটিক্স, মহাকাশ, চিকিৎসা সরঞ্জাম, শিল্প যন্ত্রপাতি, টেলিযোগাযোগ, পুনর্নবীকরণযোগ্য শক্তি
গ্যারান্টি:
১ বছর
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

মোশন কন্ট্রোল হারমোনিক গিয়ারহেড রোবোটিক্স এবং এয়ারস্পেসের জন্য স্ট্রেন ওয়েভ গতি হ্রাসকারী 0

মোশন কন্ট্রোল হারমোনিক গিয়ারহেড রোবোটিক্স এবং এয়ারস্পেসের জন্য স্ট্রেন ওয়েভ গতি হ্রাসকারী 1

কিভাবে কাজ করে

  • যখন তরঙ্গ জেনারেটরটি ঘোরে, এটি ফ্লেক্সস্প্লাইনকে বিকৃত করে, যার ফলে ফ্লেক্সস্প্লাইনের দাঁতগুলি দুটি বিপরীত পয়েন্টে বৃত্তাকার স্প্লাইনের দাঁতের সাথে জড়িত হয়।
  • যেহেতু ফ্লেক্সপ্লাইনে বৃত্তাকার স্প্লাইনের চেয়ে কম দাঁত রয়েছে, তাই তরঙ্গ জেনারেটরের প্রতিটি ঘূর্ণন ফ্লেক্সপ্লাইনের বৃত্তাকার স্প্লাইনের তুলনায় সামান্য গতিতে চলে যায়।
  • দাঁতের সংখ্যার এই পার্থক্য উচ্চ হ্রাস অনুপাতের ফলাফল দেয়, যা ন্যূনতম প্রতিক্রিয়া সহ আউটপুট গতির সুনির্দিষ্ট নিয়ন্ত্রণের অনুমতি দেয়।
মডেল 25
হ্রাস অনুপাত 50 80 100 120
ইনপুট 2000r/min এ নামমাত্র টর্ক Nm 39 63 67 67
কেজিএফএম 4 6.4 6.8 6.8
স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক Nm 98 137 157 167
কেজিএফএম 10 14 16 17
গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান Nm 55 87 108 108
কেজিএফএম 5.6 8.9 11 11
অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক Nm 186 255 284 304
কেজিএফএম 19 26 29 31
সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি
(গ্রীস)
r/min 5600
অনুমোদিত গড় ইনপুট ঘূর্ণন গতি
(গ্রীস)
r/min 3500
প্রতিক্রিয়া আর্ক সেক ≤10
ওজন কেজি 1.46
ডিজাইন লাইফ ঘন্টা 10000 15000 15000 15000

মোশন কন্ট্রোল হারমোনিক গিয়ারহেড রোবোটিক্স এবং এয়ারস্পেসের জন্য স্ট্রেন ওয়েভ গতি হ্রাসকারী 2

মোশন কন্ট্রোল হারমোনিক গিয়ারহেড রোবোটিক্স এবং এয়ারস্পেসের জন্য স্ট্রেন ওয়েভ গতি হ্রাসকারী 3 এলএসএস-২ মডেল ২৫ হারমোনিক গিয়ার ইউনিটের মূল বৈশিষ্ট্য
পণ্য মডেল ২৫ হারমোনিক ড্রাইভ
উপাদান
তরঙ্গ জেনারেটর, ফ্লেক্সপ্লাইন, সার্কুলার স্প্লাইন
হ্রাস অনুপাত
50:1, ৮০:1, ১০০:1১২০:1
প্রতিক্রিয়া
২০ আর্ক সেকেন্ডের কম
গড় ইনপুট গতি
5600 r/min
সর্বাধিক ইনপুট গতি
৩৫০০ ঘন্টা/মিনিট
ডিজাইন লাইফ
১৫০০০ ঘন্টা
মডেল
25
ওজন
1.৪৬ কেজি
গ্যারান্টি ১ বছর
