উৎপত্তি স্থল:
জিয়াংসু, চীন
পরিচিতিমুলক নাম:
Giant Precision
সাক্ষ্যদান:
ISO9001
মডেল নম্বার:
আরভি - সি
আরভি রিডাক্টরসাধারণত একটি আরভি গিয়ার হিসাবে পরিচিত, এটি উচ্চ টর্ক ক্ষমতা, নির্ভুলতা এবং স্থায়িত্বের প্রয়োজনের জন্য ডিজাইন করা একটি ধরণের যথার্থ গিয়ারবক্স। এটি রোবোটিক্স, মেশিন টুলস,এবং স্বয়ংক্রিয় উত্পাদন সিস্টেম এর শক্তিশালী নির্মাণ এবং ন্যূনতম প্রতিক্রিয়া কারণে.
| |
স্পেসিফিকেশন | আউটপুট টর্ক kgf-m ((Nm) |
| 10 | ১০৯৮ | |
| 27 | ২৭ ((২৬৫) | |
| 50 | ৫০ ((৪৯০) | |
| 100 | ১০০ (৯৮০) | |
| 120 | ১১৭৬ | |
| 200 | ২০০৯ (১৯৬১) | |
| 320 | 320(3136) | |
| 400 | ৪০০ ((৩৯২০) | |
| 500 | ৫০০ ((৪৯০০) |
আরভি-সি সিরিজের পরামিতি টেবিল
| মডেল |
টর্শনাল রিবিডিটি Nm/arc.min. |
মাত্রা ((মিমি) | অনুমোদিত বন্ডিং টর্ক (এনএম) |
অনুমোদিত থ্রাস্ট লোড (এন) |
টর্শনাল স্টিফাইড | প্রতিক্রিয়া / হারানো প্রস্তাব | ||
| a | b | Nm/arc.min. | arc.min | ঘূর্ণন গতি নির্ধারণ (এনএম) |
||||
| BX10C | 421 | 28 | 119.2 | 686 | 5880 | 47 | MAX1 | ±২।94 |
| BX27C | 1068 | 38.2 | 150.3 | 980 | 8820 | 147 | ±794 | |
| BX50C | 1960 | 50.4 | 187.1 | 1764 | 11760 | 255 | ±১৪7 | |
| BX100C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ±২৯।4 | |
| BX120C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ±২৯।4 | |
| BX200C | 9800 | 76 | 280.4 | 8820 | 19600 | 980 | ±৫৮।8 | |
| BX320C | 12740 | 114.5 | 360.5 | 20580 | 29400 | 1960 | ±94.1 | |
| BX500C | 24500 | 125 | 413.4 | 34300 | 39200 | 3430 | ±১৪৭0 | |

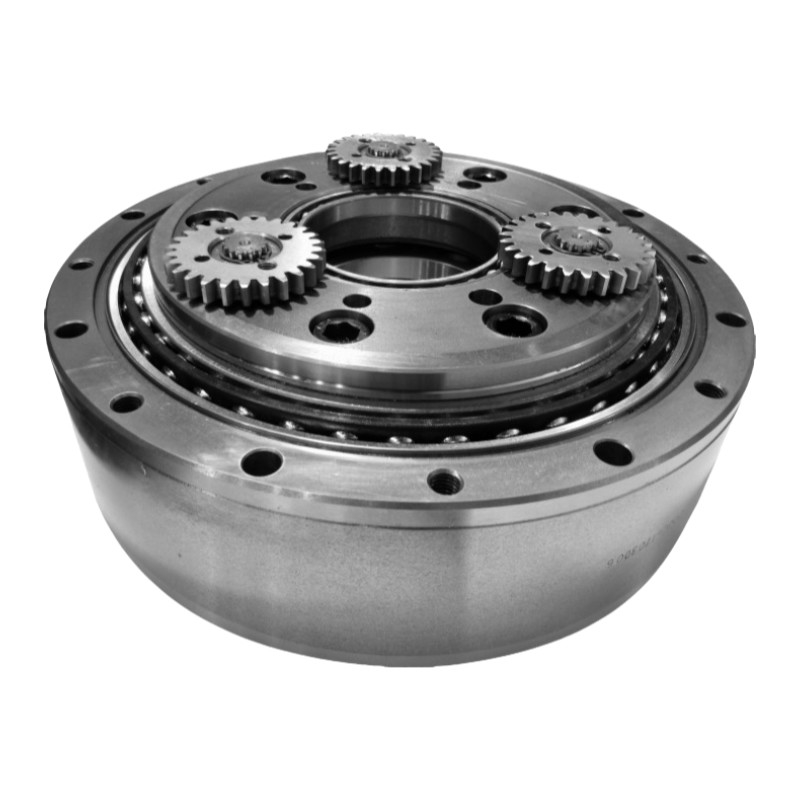

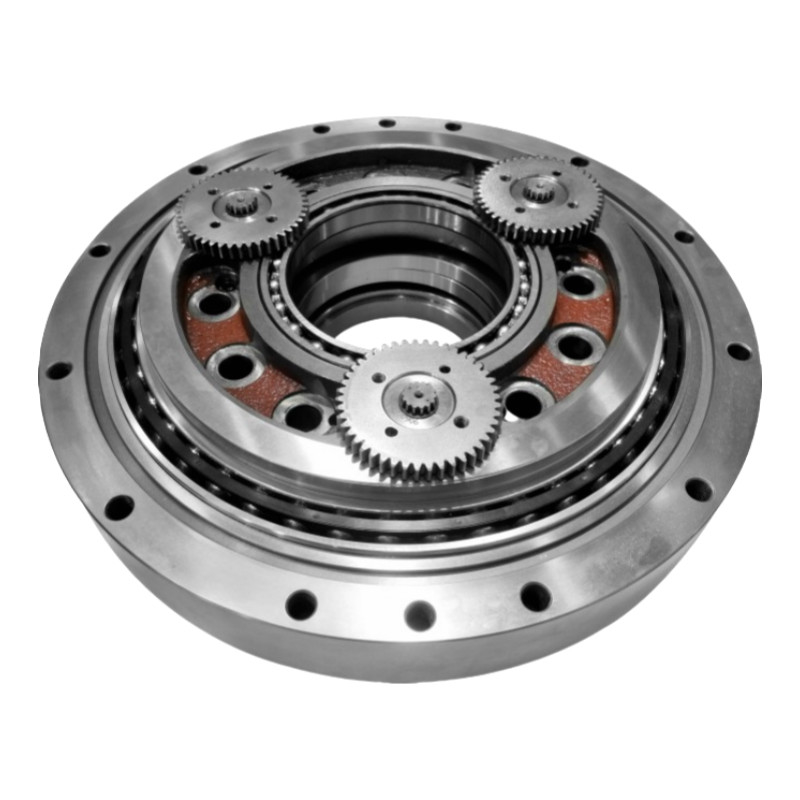

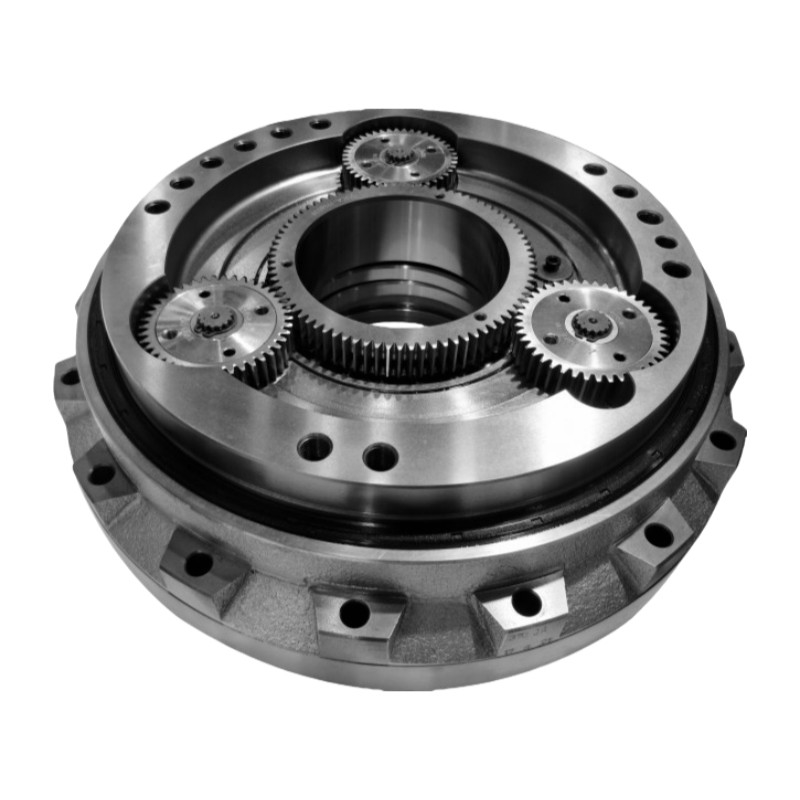

বিস্তারিত ছবি
| আরভি - সি সিরিজ হোল শ্যাফ্ট আরভি রিডাক্টরের মূল বৈশিষ্ট্য | |||
| পণ্য | হোল শ্যাফ্ট আরভি রিডাক্টর | ||
|
উপাদান
|
ইস্পাত, অ্যালুমিনিয়াম | ||
|
টর্শনাল রিবিডিটি
|
৪২১ থেকে ২৪৫০০ এনএম/আর্ক.মিনিট। | ||
| আউটপুট গতি (r/min) | ৫ থেকে ৬০ | ||
|
প্রতিক্রিয়া
|
ম্যাক্স. ১ আর্ক.মিনিট। |
||
|
ক্ষণস্থায়ী সর্বোচ্চ অনুমোদিত টর্ক
|
১৩৭২ থেকে ৭৮৪০০ এনএম | ||
|
সর্বাধিক অনুমোদিত আউটপুট ঘূর্ণন গতি
|
80 r/min | ||
|
মডেল
|
BX10C, BX27C, BX50C, BX100, BX120C, BX200C, BX320C, BX500C |
||
|
ওজন
|
4.৬ থেকে ১৫৪ কেজি | ||
| গ্যারান্টি | ১ বছর | ||
প্রয়োগ
