উচ্চ নির্ভুলতা মডেল 32 স্ট্রেন ওয়েভ গিয়ার বক্স হারমোনিক ড্রাইভ ট্রান্সমিশন

উচ্চ নির্ভুলতা মডেল 32 স্ট্রেন ওয়েভ গিয়ার বক্স হারমোনিক ড্রাইভ ট্রান্সমিশন

Name: উচ্চ নির্ভুলতা মডেল 32 স্ট্রেন ওয়েভ গিয়ার বক্স হারমোনিক ড্রাইভ ট্রান্সমিশন
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-32-XX-UI
Availability: InStock

মডেল ৩২ টেনশন ওয়েভ গিয়ার বক্স

টেনশন ওয়েভ গিয়ারবক্স ট্রান্সমিশন

স্ট্রেন ওয়েভ হারমোনিক ড্রাইভ ট্রান্সমিশন

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

LSS-32-XX-UI

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

পণ্যের বিবরণ

মডেল:

পণ্য:

মডেল ৩২ হারমোনিক গিয়ার ইউনিট

উপাদান:

ওয়েভ জেনারেটর, ফ্লেক্সপ্লাইন, সার্কুলার স্প্লাইন

হ্রাসকৃত অনুপাত:

50১ থেকে ১২০ঃ1

নেতিবাচক প্রতিক্রিয়া:

≤20 আর্ক সেকেন্ড

2000r/মিনিট ইনপুটে টর্ক রেট করা হয়েছে:

৭৬ থেকে ১৩৭ এনএম

গড় ইনপুট গতি:

3500 r/মিনিট

জীবন নকশা:

15000 ঘন্টা

সুবিধা:

উচ্চ হ্রাস অনুপাত, কম্প্যাক্ট এবং হালকা ওজন, উচ্চ নির্ভুলতা এবং কম প্রতিক্রিয়া

ওজন:

3.11 কেজি

প্রয়োগ:

রোবোটিক্স, অ্যারোস্পেস, সিএনসি মেশিন

গ্যারান্টি:

১ বছর

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

১টি সেট

মূল্য

To Be Negotiated

প্যাকেজিং বিবরণ

কার্টন বাক্স

ডেলিভারি সময়

3-4 সপ্তাহ

পরিশোধের শর্ত

টি/টি

যোগানের ক্ষমতা

প্রতি মাসে 20000 সেট

সম্পর্কিত পণ্য

হালকা ওজন ২.৪৭ কেজি মডেল ৩২ টেনশন ওয়েভ রিডিউসার লো ব্যাকল্যাশ হারমোনিক গিয়ার ইউনিট

সেরা দাম পান

নিম্ন প্রতিক্রিয়া এবং উচ্চ দক্ষতা মডেল 25 টেনশন ওয়েভ রিডিউসার অতি হালকা হারমোনিক গিয়ার ইউনিট

সেরা দাম পান

উচ্চ হ্রাস অনুপাত LSN সিরিজ মডেল 20 স্ট্রেন ওয়েভ রিডাক্টর 0.73kg হালকা ওজন গিয়ার ইউনিট

সেরা দাম পান

কমপ্যাক্ট এবং হালকা ডিজাইন এলএসএন সিরিজ স্ট্রেন ওয়েভ রিডিউসার মডেল 14 গিয়ার ইউনিট

সেরা দাম পান

আমাদের সাথে যোগাযোগ

যোগাযোগ করুন

পণ্যের বর্ণনা

মডেল 32 স্ট্রেন ওয়েভ গিয়ার বক্স উচ্চ নির্ভুলতা হারমোনিক ড্রাইভ

টেনশন ওয়েভ রিডিউসার (হার্মোনিক ড্রাইভ)

আধুনিক যান্ত্রিক ব্যবস্থার জন্য অত্যন্ত প্রয়োজনীয় উপাদান, যার জন্য উচ্চ নির্ভুলতা, কম্প্যাক্ট আকার এবং উচ্চ টর্ক ট্রান্সমিশন প্রয়োজন। তাদের অনন্য নকশা,যা ফ্লেক্সপ্লাইনের বিকৃতি এবং গিয়ার দাঁতের সুনির্দিষ্ট সংযুক্তিকে কাজে লাগায়, রোবোটিক্স, এয়ারস্পেস এবং বিভিন্ন শিল্প ক্ষেত্রে তাদের আদর্শ অ্যাপ্লিকেশন করে তোলে।

প্রয়োগ

রোবোটিক্সরোবোটিক বাহু এবং জয়েন্টগুলিতে ব্যবহার করা হয় যথার্থ গতি নিয়ন্ত্রণের জন্য।
এয়ারস্পেসবিভিন্ন বিমান ব্যবস্থায় ব্যবহৃত হয় যেখানে স্থান ও ওজনের সীমাবদ্ধতা অত্যন্ত গুরুত্বপূর্ণ।
শিল্প যন্ত্রপাতিসিএনসি মেশিন, স্বয়ংক্রিয় উত্পাদন লাইন এবং অন্যান্য যথার্থ চালিত সরঞ্জামগুলিতে ব্যবহৃত হয়।

প্যারামিটার টেবিল

মডেল		32
হ্রাস অনুপাত		50	80	100	120
ইনপুট 2000r/min এ নামমাত্র টর্ক	Nm	76	118	137	137
ইনপুট 2000r/min এ নামমাত্র টর্ক	কেজিএফএম	7.8	12	14	14
স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক	Nm	216	304	333	353
স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক	কেজিএফএম	22	31	34	36
গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান	Nm	108	167	216	216
গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান	কেজিএফএম	11	17	22	22
অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক	Nm	382	568	647	686
অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক	কেজিএফএম	39	58	66	70
সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি (গ্রীস)	r/min	4800
অনুমোদিত গড় ইনপুট ঘূর্ণন গতি (গ্রীস)	r/min	3500
প্রতিক্রিয়া	আর্ক সেক	≤20
ওজন	কেজি	3.11
ডিজাইন লাইফ	ঘন্টা	10000	15000	15000	1500

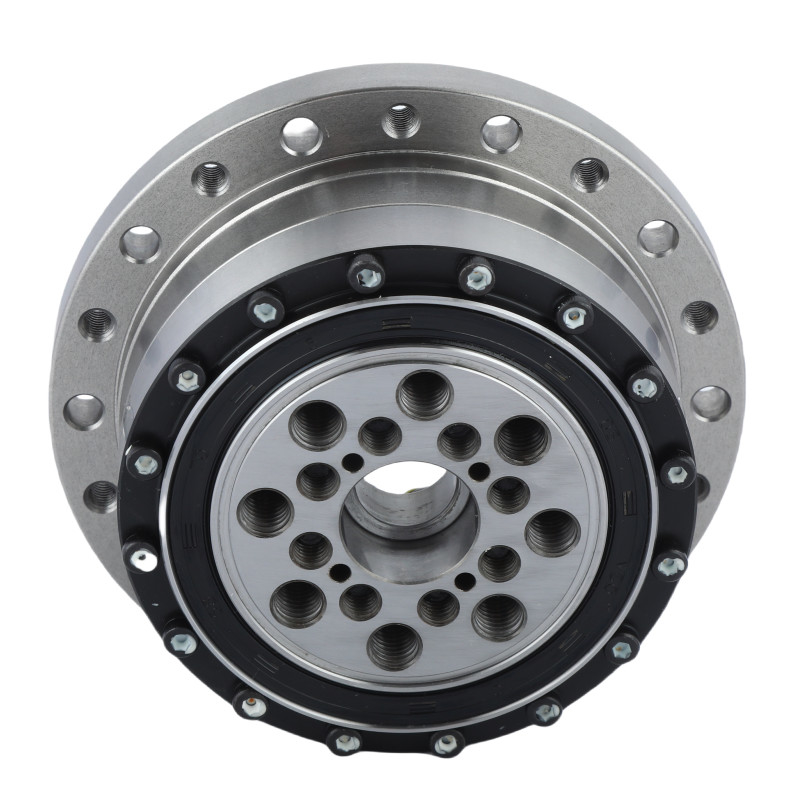

উচ্চ নির্ভুলতা মডেল 32 স্ট্রেন ওয়েভ গিয়ার বক্স হারমোনিক ড্রাইভ ট্রান্সমিশন 1

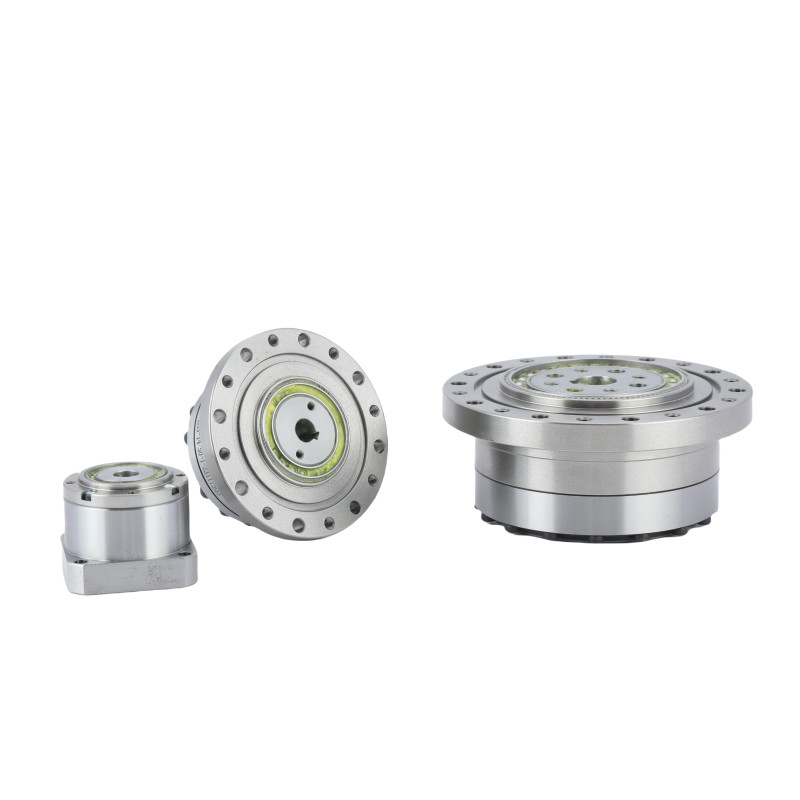

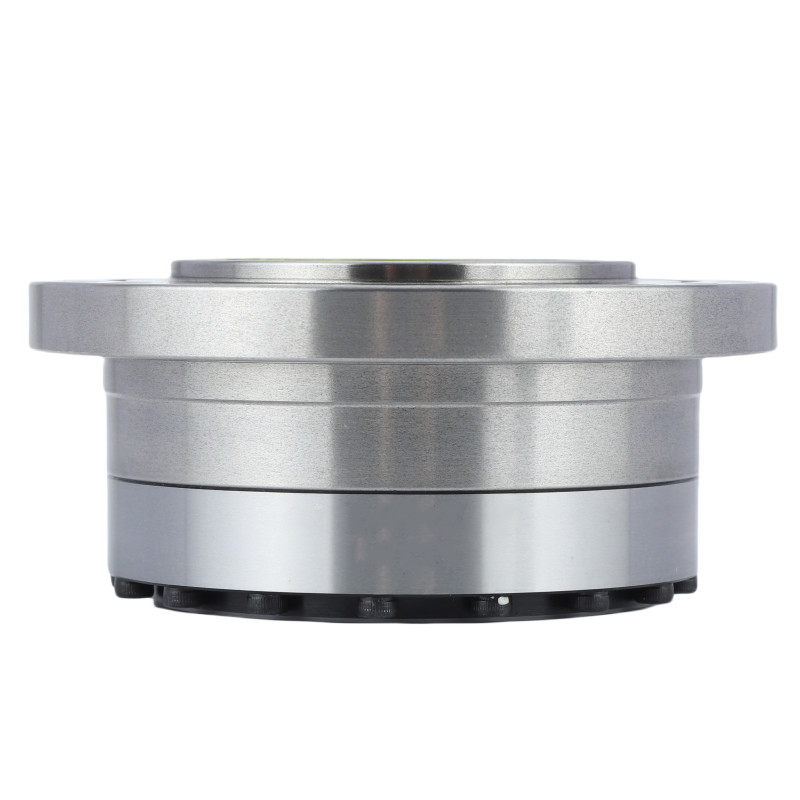

বিস্তারিত ছবি

	এলএসএস-আই মডেল ৩২ হারমোনিক গিয়ার ইউনিটের মূল বৈশিষ্ট্য
	পণ্য	মডেল ৩২ হারমোনিক ড্রাইভ
	উপাদান	ইস্পাত, অ্যালুমিনিয়াম, পলিউরেথেন, লেয়ার এবং সিলিং, লুব্রিকেন্টস
	হ্রাস অনুপাত	50:1, ৮০:1, ১০০:1১২০:1
	প্রতিক্রিয়া	২০ আর্ক সেকেন্ডের কম
	গড় ইনপুট গতি	৩৫০০ ঘন্টা/মিনিট
	সর্বাধিক ইনপুট গতি	4800 r/min
	ডিজাইন লাইফ	১৫০০০ ঘন্টা
	মডেল	32
	ওজন	3.১১ কেজি
	গ্যারান্টি	১ বছর
