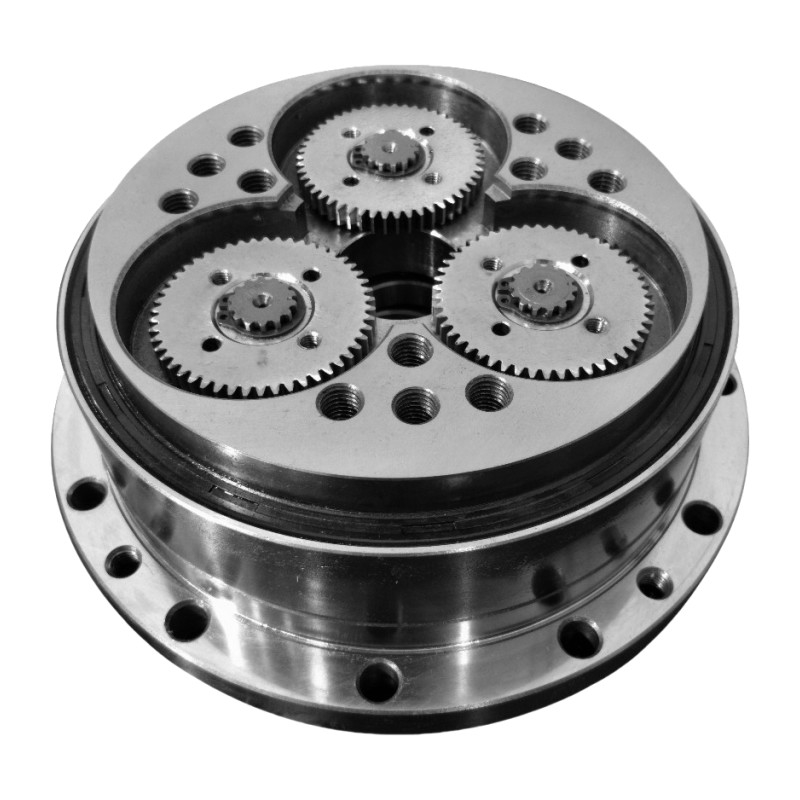

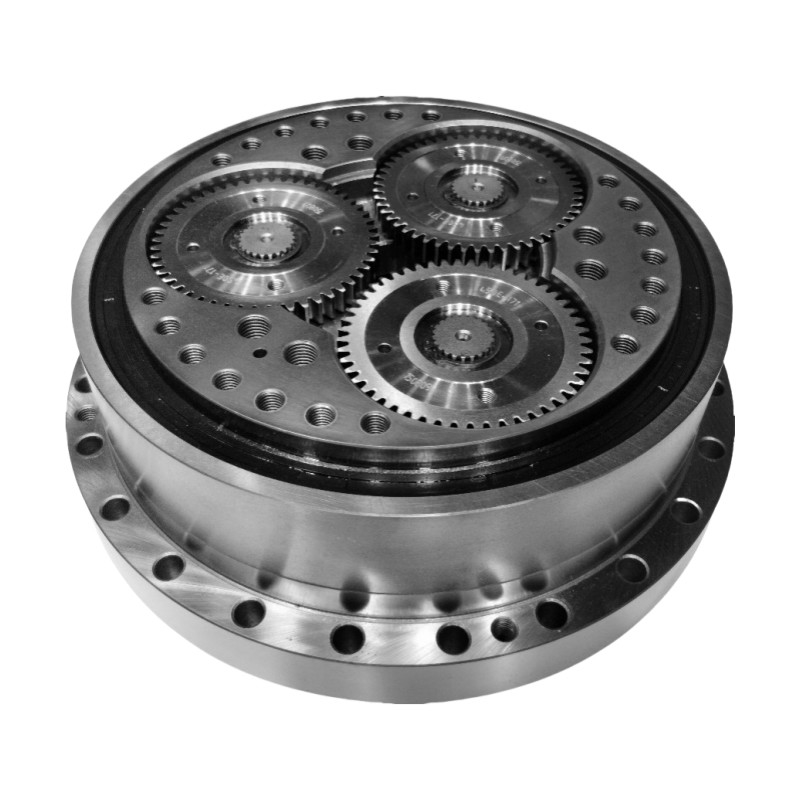

Name: রোবোটিক্সের জন্য উচ্চ টর্ক সাইক্লয়েডাল গিয়ার রিডাক্টর আরভি গিয়ারবক্স
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: আরভি-ই
Availability: InStock

বাড়ি > পণ্য > আরভি হ্রাসকারী >

রোবোটিক্সের জন্য উচ্চ টর্ক সাইক্লয়েডাল গিয়ার রিডাক্টর আরভি গিয়ারবক্স

হাই টর্ক সাইক্লয়েডাল গিয়ার রিডাক্টর

রোবোটিক্স সাইক্লয়েডাল গিয়ার রিডাক্টর

সাইক্লয়েডাল আরভি রিডাক্টর গিয়ারবক্স

উৎপত্তি স্থল:

জিয়াংসু, চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

আরভি-ই

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

রোবোটিক্সের জন্য উচ্চ টর্ক সাইক্লয়েডাল গিয়ার রিডাক্টর আরভি গিয়ারবক্স

পণ্যের বিবরণ

পণ্য:

সলিড শ্যাফ্ট ই সিরিজ আরভি রিডাক্টর

উপাদান:

ইস্পাত, অ্যালুমিনিয়াম

টর্শনাল রাইডিসিটি:

৩৭২ থেকে ৭৪৪৮ এনএম/আর্ক মিনিট

রেট ঘূর্ণন সঁচারক বল:

১৬৭ থেকে ৪৪১০ এনএম

আউটপুট টর্ক:

১৭ থেকে ৪৫০ এনএম

হারানো গতি:

ম্যাক্স. ১ আর্ক.মিনিট।

নামমাত্র আউটপুট গতি:

15 r/মিনিট

মডেল:

BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E

ওজন:

4.7 থেকে 66.4 কেজি

রঙ:

স্লিভার

জীবন নকশা:

6000 ঘন্টা

গ্যারান্টি:

১ বছর

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

১টি সেট

মূল্য

To Be Negotiated

প্যাকেজিং বিবরণ

কার্টন বাক্স

ডেলিভারি সময়

3-4 সপ্তাহ

পরিশোধের শর্ত

টি/টি

যোগানের ক্ষমতা

প্রতি মাসে 20000 সেট

সম্পর্কিত পণ্য

কমপ্যাক্ট রোবোটিক গিয়ার আরভি গতি হ্রাসকারী ন্যূনতম প্রতিক্রিয়া

সেরা দাম পান

আরভি-সি ফ্ল্যাঞ্জযুক্ত রোবট স্পিড রিডাক্টর গিয়ারহেড খালি শ্যাফ্ট

সেরা দাম পান

ফ্ল্যাঞ্জড রিডাকশন হারমোনিক গিয়ারহেড আরভি গিয়ার রিডাক্টর সলিড সিরিজ

সেরা দাম পান

আরভি-ই ফ্ল্যাঞ্জড প্ল্যানেটারি হুইল ড্রাইভ রিডাকশন গিয়ারবক্স কম প্রতিক্রিয়া

সেরা দাম পান

আমাদের সাথে যোগাযোগ

যোগাযোগ করুন

পণ্যের বর্ণনা

আরভি রিডাক্টর

প্রায়শই কেবলমাত্র একটি আরভি গিয়ার হিসাবে উল্লেখ করা হয়, এটি একটি ধরণের যথার্থ গিয়ারবক্স যা এর উচ্চ টর্ক ক্ষমতা, ন্যূনতম প্রতিক্রিয়া এবং দৃust়তার জন্য অত্যন্ত মূল্যবান। এটি রোবোটিকসে ব্যাপকভাবে ব্যবহৃত হয়,সিএনসি যন্ত্রপাতি, এবং অন্যান্য উচ্চ নির্ভুলতা অ্যাপ্লিকেশন।

অপারেশন

রোটেশনইনপুট শ্যাফ্টটি ঘুরছে, যার ফলে সাইক্লয়েডাল ডিস্কটি চলতে থাকে।
প্রবৃত্তিযখন সাইক্লয়েডাল ডিস্ক ঘোরে, তখন এটি পিন এবং রোলারগুলির সাথে যুক্ত হয়, যা ডিস্কের তুলনায় একটি স্থির অবস্থানে সাজানো হয়।
হ্রাসসাইক্লয়েডাল ডিস্কের অনন্য গতি আউটপুট শ্যাফ্টে হ্রাস গতি এবং বর্ধিত টর্ককে অনুবাদ করে।

এসপিইসিফিকেশনRV-E এর s

	স্পেসিফিকেশন	আউটপুট টর্ক kgf-m ((Nm)
	20	১৭ ((১৬৭)
	40	৪২ ((৪১২)
	80	৮০ ((৭৮৪)
	110	১০৭৮
	160	১৬০ ((১৫৬৮)
	320	320(3136)
	450	৪৫০ ((৪৪১০)

আরভি-ই সিরিজের পরামিতি টেবিল

মডেল	টর্শনাল রিবিডিটি	মাত্রা ((মিমি)		নামমাত্র টর্ক (T0)	নামমাত্র আউটপুট গতি (এন০)	টর্শনাল স্টিফাইড	গতি হারিয়েছে		প্রতিক্রিয়া	অনুমোদিত বন্ডিং টর্ক (এনএম)	অনুমোদিত থ্রাস্ট লোড (এন)	ওজন (কেজি)
মডেল	Nm/arc.min.	a	b	নামমাত্র টর্ক (T0)	নামমাত্র আউটপুট গতি (এন০)	Nm/arc.min.	arc.min	ঘূর্ণন গতি নির্ধারণ (এনএম)	আর্ক.মিনিট।	অনুমোদিত বন্ডিং টর্ক (এনএম)	অনুমোদিত থ্রাস্ট লোড (এন)	ওজন (কেজি)
BX20E	372	20.1	113.3	১৬৭ এনএম	15 r/min	49	MAX1	±৫।00	MAX1	882	3920	4.7
BX40E	931	29.6	143.7	৪১২ এনএম		108		±১২3		1666	5194	9.3
BX80E	1176	33.4	166	৭৮৪এনএম		196		±২৩।5		2156	7840	13.1
BX110E	1470	32.2	176.6	১০৭৮ এনএম		294		±৩২3		2940	10780	17.4
BX160E	2940	47.8	210.9	১৫৬৮এনএম		392		±৪৭0		3920	14700	26.4
BX320E BX320E3	4900	56.4	251.4	৩১৩৬ এনএম		980		±94.0		7056	19600	44.3
BX450E	7448	69	292.7	৪৪১০এনএম		1176		±১৩২0		8820	24500	66.4

আরভি - ই সিরিজের সলিড শ্যাফ্ট আরভি রিডাক্টরের মূল বৈশিষ্ট্য
পণ্য	সলিড শ্যাফ্ট আরভি রিডাক্টর
উপাদান	ইস্পাত, অ্যালুমিনিয়াম
স্ট্যান্ডার্ড অনুপাত	৫৭ থেকে ১৬০
আউটপুট টর্ক	১৭ থেকে ৪৫০ এনএম
টর্শনাল রিবিডিটি	৩৭২ থেকে ৭৪৪৮ এনএম/আর্ক.মিনিট
নামমাত্র টর্ক	১৬৭ থেকে ৪৪১০ এনএম
প্রতিক্রিয়া	ম্যাক্স. ১ আর্ক.মিনিট।
ক্ষণস্থায়ী সর্বোচ্চ অনুমোদিত টর্ক	৮৩৩ থেকে ২২০৫০ এনএম
নামমাত্র আউটপুট গতি	15 r/min
মডেল	BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E
ওজন	4.৭ থেকে ৬৬.৪ কেজি
ডিজাইন লাইফ	৬০০০ ঘন্টা
গ্যারান্টি	১ বছর

প্রয়োগ

উল্লম্বভাবে যুক্ত রোবট শ্যাফ্ট ড্রাইভ
এসসিএআরএ, পিক অ্যান্ড প্লেস
মেশিন হেড ইন্ডেক্সার
সিএনসি যন্ত্রপাতি

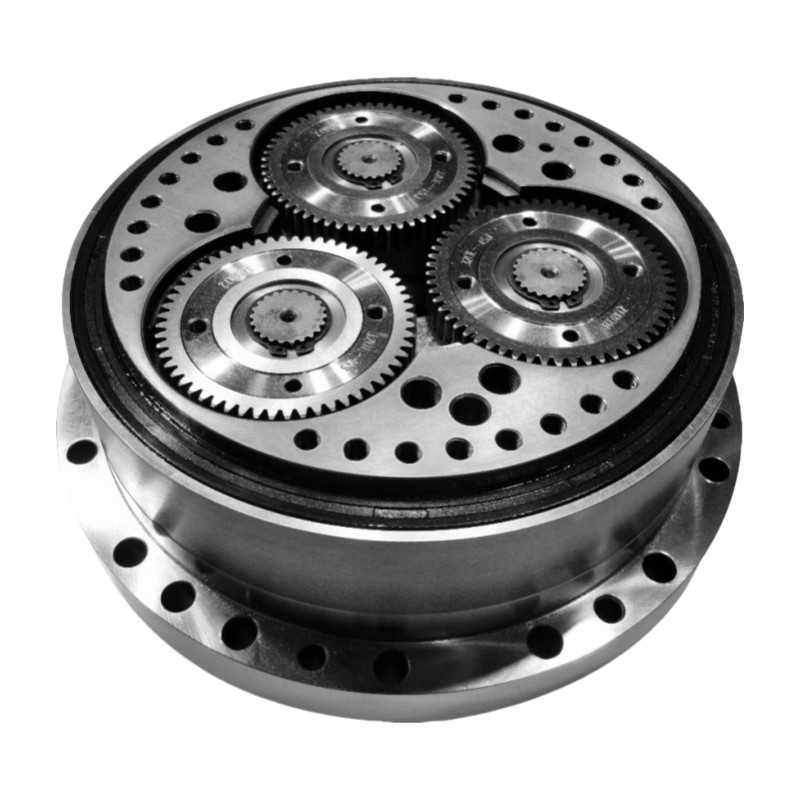

রোবোটিক্সের জন্য উচ্চ টর্ক সাইক্লয়েডাল গিয়ার রিডাক্টর আরভি গিয়ারবক্স 2
