Name: রোবোটিক্স হারমোনিক ড্রাইভ সার্ভো মোটর রিডাকশন গিয়ার সার্কুলার স্প্লাইন
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-17-XX-UI
Availability: InStock

বাড়ি > পণ্য > হারমোনিক ড্রাইভ >

রোবোটিক্স হারমোনিক ড্রাইভ সার্ভো মোটর রিডাকশন গিয়ার সার্কুলার স্প্লাইন

রোবোটিক্স হারমোনিক ড্রাইভ সার্ভো মোটর

সার্কুলার স্প্লাইন হারমোনিক ড্রাইভ সার্ভো মোটর

সার্কুলার স্প্লাইন হারমোনিক রিডাকশন গিয়ার

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

LSS-17-XX-UI

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

রোবোটিক্স হারমোনিক ড্রাইভ সার্ভো মোটর রিডাকশন গিয়ার সার্কুলার স্প্লাইন

পণ্যের বিবরণ

মডেল:

পণ্য:

মডেল 17 হারমোনিক গিয়ার ইউনিট

উপাদান:

ইস্পাত, অ্যালুমিনিয়াম, পলিউরেথেন, লেয়ার এবং সিলিং, লুব্রিকেন্টস

হ্রাসকৃত অনুপাত:

50:1, 80:1, 100:1, 120:1

নেতিবাচক প্রতিক্রিয়া:

≤20 আর্ক সেকেন্ড

2000r/মিনিট ইনপুটে টর্ক রেট করা হয়েছে:

16 থেকে 24 Nm

সর্বোচ্চ ইনপুট গতি:

7300 r/মিনিট

জীবন নকশা:

15000 ঘন্টা

ওজন:

0.67 কেজি

গ্যারান্টি:

১ বছর

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

১টি সেট

মূল্য

To Be Negotiated

প্যাকেজিং বিবরণ

কার্টন বাক্স

ডেলিভারি সময়

3-4 সপ্তাহ

পরিশোধের শর্ত

টি/টি

যোগানের ক্ষমতা

প্রতি মাসে 20000 সেট

সম্পর্কিত পণ্য

হালকা ওজন ২.৪৭ কেজি মডেল ৩২ টেনশন ওয়েভ রিডিউসার লো ব্যাকল্যাশ হারমোনিক গিয়ার ইউনিট

সেরা দাম পান

নিম্ন প্রতিক্রিয়া এবং উচ্চ দক্ষতা মডেল 25 টেনশন ওয়েভ রিডিউসার অতি হালকা হারমোনিক গিয়ার ইউনিট

সেরা দাম পান

উচ্চ হ্রাস অনুপাত LSN সিরিজ মডেল 20 স্ট্রেন ওয়েভ রিডাক্টর 0.73kg হালকা ওজন গিয়ার ইউনিট

সেরা দাম পান

কমপ্যাক্ট এবং হালকা ডিজাইন এলএসএন সিরিজ স্ট্রেন ওয়েভ রিডিউসার মডেল 14 গিয়ার ইউনিট

সেরা দাম পান

আমাদের সাথে যোগাযোগ

যোগাযোগ করুন

পণ্যের বর্ণনা

রোবোটিক্স হারমোনিক ড্রাইভ মোটর রিডাকশন গিয়ার সার্কুলার স্প্লাইন

তরঙ্গ জেনারেটর সাধারণত একটি উপবৃত্তাকার বল ভারবহন সমাবেশ যে flexspline ভিতরে মাপসই করা হয়. এটি একটি উপবৃত্তাকার আকৃতি মধ্যে flexspline বিকৃত,এটি দুটি বিপরীত অঞ্চলে বৃত্তাকার spline দাঁত সঙ্গে সংযুক্ত করতে কারণ.

ফ্লেক্সপ্লাইন এটি একটি পাতলা, নমনীয়, বাইরের দাঁত সহ সিলিন্ডারিক গিয়ার। এটি তরঙ্গ জেনারেটরের আকারে ইলাস্টিকভাবে বিকৃত হয়।

বৃত্তাকার স্প্লিন এটি অভ্যন্তরীণ দাঁত সহ একটি শক্ত রিং। এটি স্থির থাকে বা সিস্টেমের আউটপুট সদস্য হতে পারে।বৃত্তাকার spline এবং flexspline দাঁত মধ্যে মিথস্ক্রিয়া গিয়ার হ্রাস উৎপন্ন.

অপারেশন

যখন তরঙ্গ জেনারেটর ঘুরবে,এটি ফ্লেক্সপ্লাইনকে বৃত্তাকার স্প্লাইনের দাঁতগুলির সাথে যুক্ত এবং বিচ্ছিন্ন করে এমনভাবে যে ফলস্বরূপ ফ্লেক্সপ্লাইনটি তরঙ্গ জেনারেটরের তুলনায় কম গতিতে ঘোরায়ফ্লেক্সপ্লাইন এবং সার্কুলার স্প্লাইনের মধ্যে দাঁতের সংখ্যার পার্থক্য দ্বারা হ্রাস অনুপাত নির্ধারিত হয়।

বিশেষ উল্লেখ

মডেল		17
হ্রাস অনুপাত		50	80	100	120
ইনপুট 2000r/min এ নামমাত্র টর্ক	Nm	16	22	24	24
ইনপুট 2000r/min এ নামমাত্র টর্ক	কেজিএফএম	1.6	2.2	2.4	2.4
স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক	Nm	34	43	54	54
স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক	কেজিএফএম	3.5	4.4	5.5	5.5
গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান	Nm	26	27	39	39
গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান	কেজিএফএম	2.6	2.7	4	4
অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক	Nm	70	87	108	86
অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক	কেজিএফএম	7.1	8.9	11	8.8
সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি (গ্রীস)	r/min	7300
অনুমোদিত গড় ইনপুট ঘূর্ণন গতি (গ্রীস)	r/min	3500
প্রতিক্রিয়া	আর্ক সেক	≤20
ওজন	কেজি	0.67
ডিজাইন লাইফ	ঘন্টা	10000	15000	15000	15000

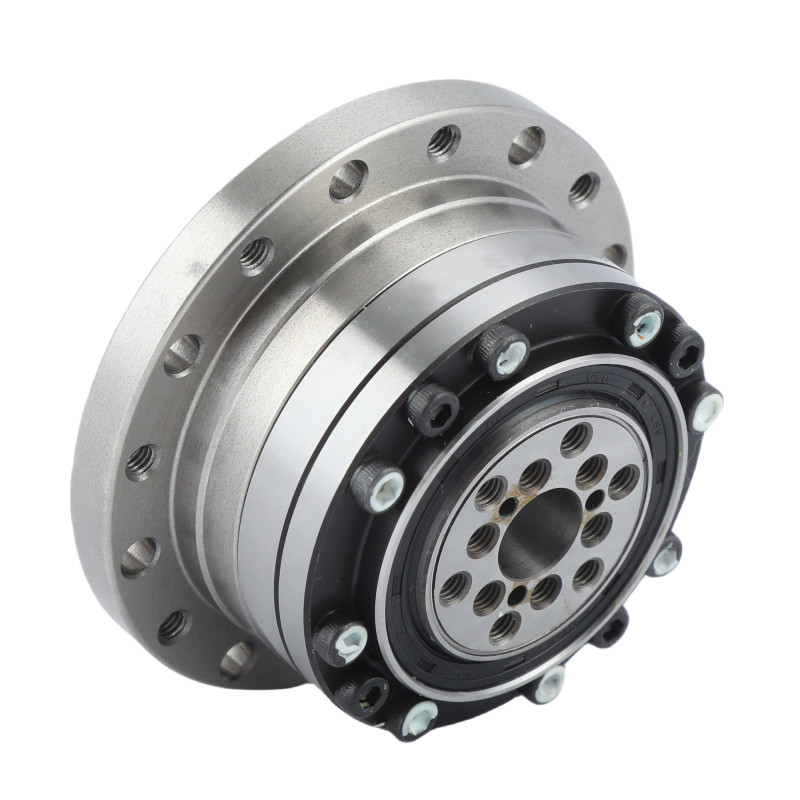

রোবোটিক্স হারমোনিক ড্রাইভ সার্ভো মোটর রিডাকশন গিয়ার সার্কুলার স্প্লাইন 1

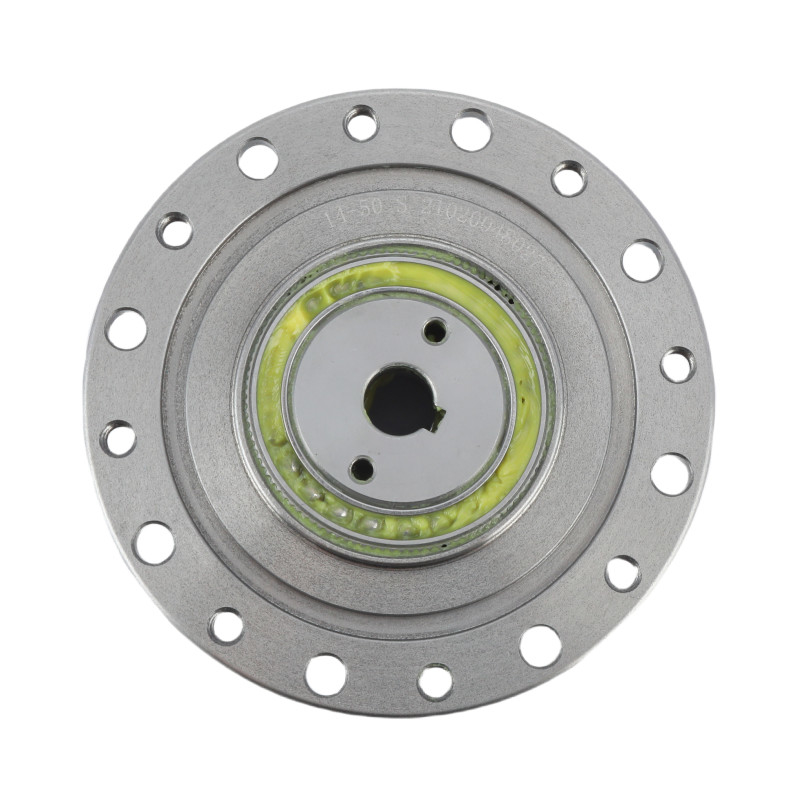

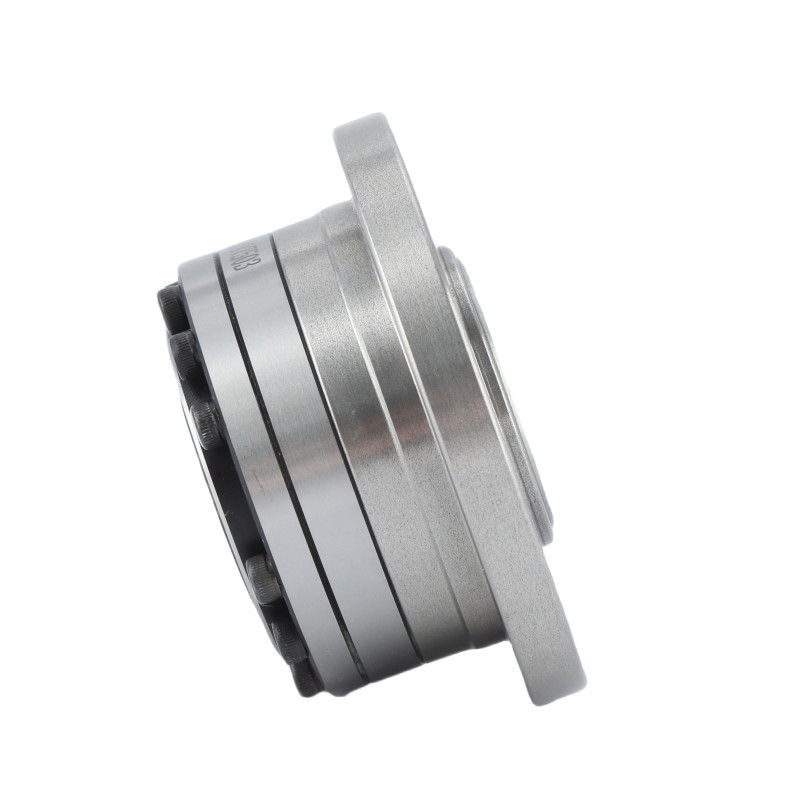

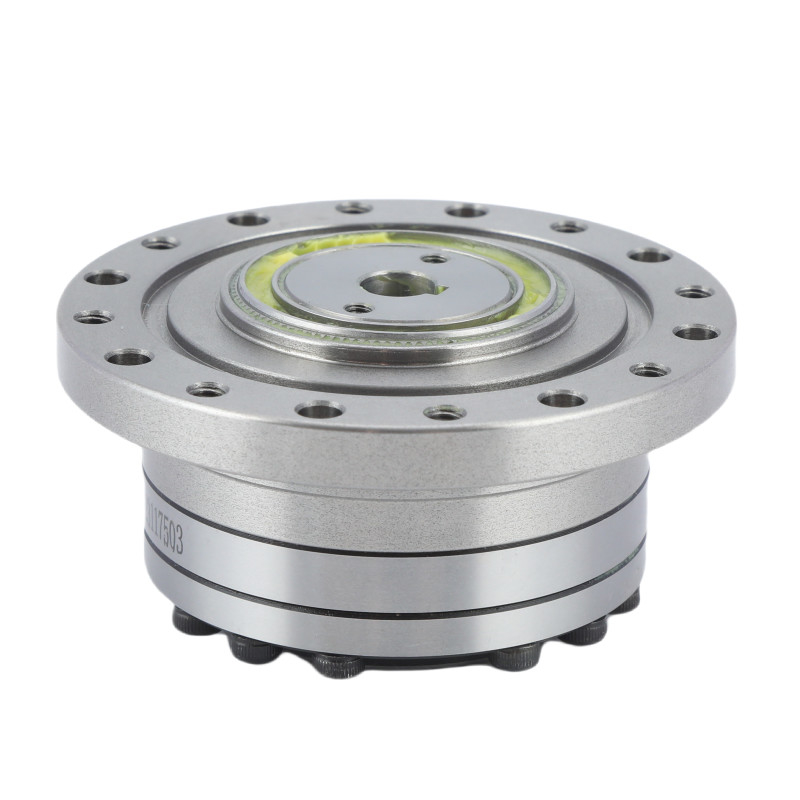

বিস্তারিত ছবি

এলএসএস-আই সিরিজ মডেল ১৭ হারমোনিক গিয়ার ইউনিটের মূল বৈশিষ্ট্য
পণ্য	মডেল ১৭ টেনশন ওয়েভ রিডিউসার
উপাদান	ইস্পাত, অ্যালুমিনিয়াম, পলিউরেথেন, লেয়ার এবং সিলিং, লুব্রিকেন্টস
হ্রাস অনুপাত	50:1, ৮০:1, ১০০:1১২০:1
প্রতিক্রিয়া	২০ আর্ক সেকেন্ডের কম
গড় ইনপুট গতি	৩৫০০ ঘন্টা/মিনিট
সর্বাধিক ইনপুট গতি	৭৩০০ ঘূর্ণন/মিনিট
ডিজাইন লাইফ	১৫০০০ ঘন্টা
মডেল	17
ওজন	0.৬৭ কেজি
গ্যারান্টি	১ বছর

অ্যাপ্লিকেশন


শিল্প রোবট	চিকিৎসা সরঞ্জাম	উৎপাদন ব্যবস্থা	সেমিকন্ডাক্টর সিস্টেম
