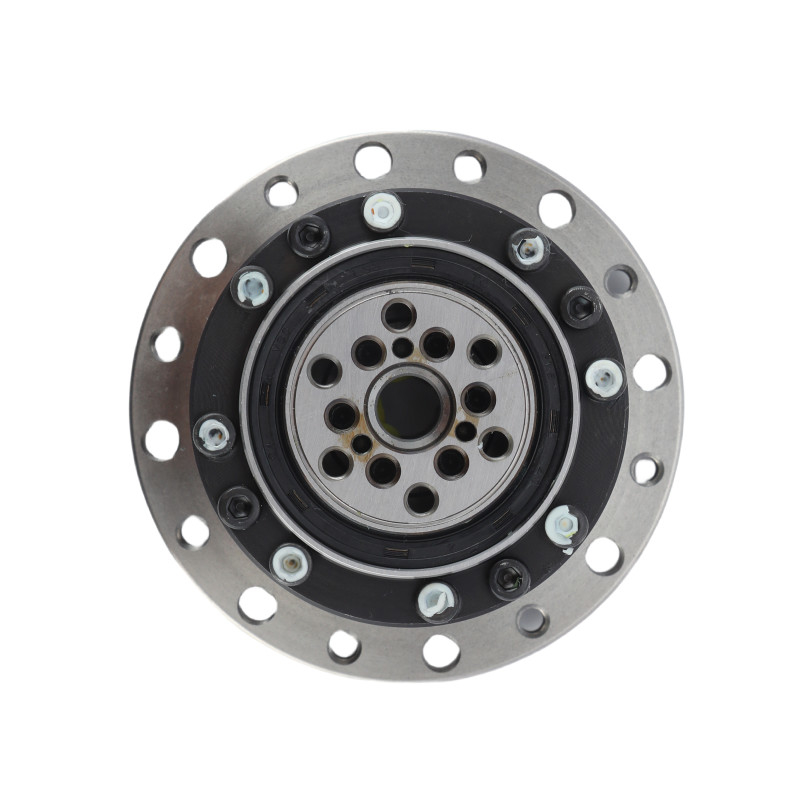

8500r/min জিরো ব্যাকল্যাশ রিডাক্টর স্ট্রেন ওয়েভ ড্রাইভ হারমোনিক গিয়ার

8500r/min জিরো ব্যাকল্যাশ রিডাক্টর স্ট্রেন ওয়েভ ড্রাইভ হারমোনিক গিয়ার

8500r/Min শূন্য প্রতিক্রিয়া হ্রাসকারী

শূন্য প্রতিক্রিয়া হ্রাসকারী হারমোনিক গিয়ার

জিরো ব্যাকল্যাশ স্ট্রেন্স ওয়েভ ড্রাইভ

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

LSS-14-XX-UI

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
মডেল:
14
পণ্য:
মডেল 14 LSS - I হারমোনিক গিয়ার ইউনিট
উপাদান:
ইস্পাত, অ্যালুমিনিয়াম, পলিউরেথেন, লেয়ার এবং সিলিং, লুব্রিকেন্টস
হ্রাসকৃত অনুপাত:
50:1, 80:1, 100:1, 120:1
নেতিবাচক প্রতিক্রিয়া:
≤20 আর্ক সেকেন্ড
2000r/মিনিট ইনপুটে টর্ক রেট করা হয়েছে:
5.৪ থেকে ৭.৮ এনএম
সর্বোচ্চ ইনপুট গতি:
8500 r/min
জীবন নকশা:
15000 ঘন্টা
ওজন:
0.51 কেজি
গ্যারান্টি:
১ বছর
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

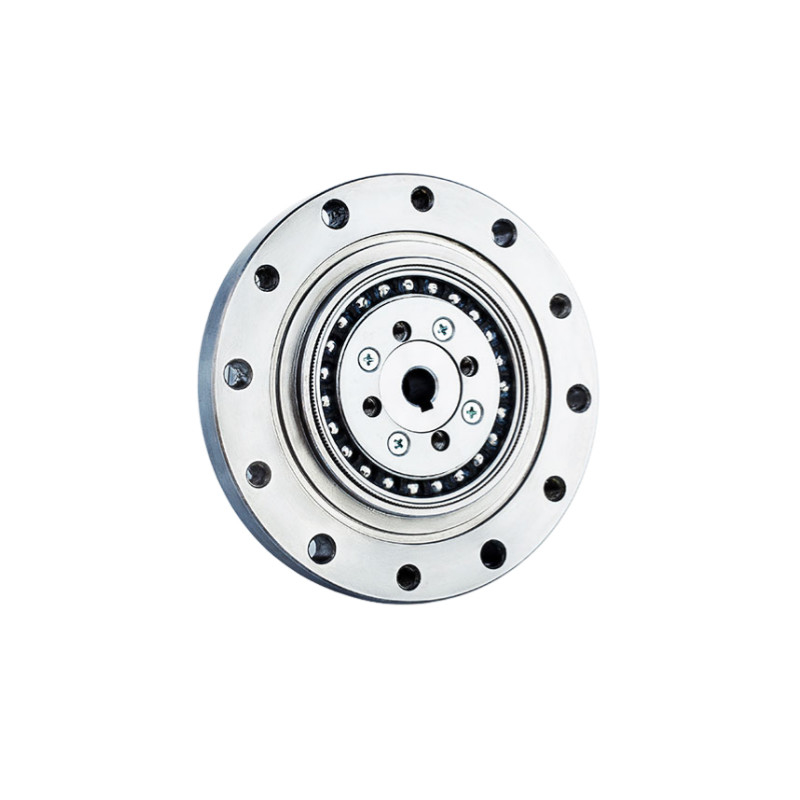

8500r/min জিরো ব্যাকল্যাশ রিডাক্টর স্ট্রেন ওয়েভ ড্রাইভ হারমোনিক গিয়ার

8500r/min জিরো ব্যাকল্যাশ রিডাক্টর স্ট্রেন ওয়েভ ড্রাইভ হারমোনিক গিয়ার 0

তরঙ্গ জেনারেটরএটি একটি উপবৃত্তাকার আকৃতির ক্যাম, সাধারণত বল বিয়ারিং দিয়ে সজ্জিত, যা ফ্লেক্সস্প্লাইনের ভিতরে স্থাপন করা হয়। এটি ঘোরানোর সময়, এটি ফ্লেক্সস্প্লাইনের একটি উপবৃত্তাকার আকৃতিতে বিকৃতি ঘটায়।

ফ্লেক্সপ্লাইনএটি একটি পাতলা দেয়ালযুক্ত, নমনীয় সিলিন্ডারিক উপাদান যা বাহ্যিক দাঁতযুক্ত। এটি বৃত্তাকার স্প্লিনের ভিতরে ফিট করে এবং তরঙ্গ জেনারেটরের কারণে একটি উপবৃত্তাকার আকারে বিকৃত হয়।ফ্লেক্সস্প্লাইনে বৃত্তাকার স্প্লাইনের চেয়ে কম দাঁত রয়েছে.

বৃত্তাকার স্প্লিনএটি একটি শক্ত বৃত্তাকার রিং যার অভ্যন্তরীণ দাঁতগুলি ফ্লেক্সস্প্লাইনের বাহ্যিক দাঁতের সাথে জালযুক্ত।

প্যারামিটার টেবিল

মডেল 14
হ্রাস অনুপাত 50 80 100 120
ইনপুট 2000r/min এ নামমাত্র টর্ক Nm 5.4 7.8 7.8 7.8
কেজিএফএম 0.55 0.8 0.8 0.8
স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক Nm 18 23 28 28
কেজিএফএম 1.8 2.4 2.9 2.9
গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান Nm 6.9 11 11 11
কেজিএফএম 0.7 1.1 1.1 1.1
অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক Nm 35 47 54 54
কেজিএফএম 3.6 4.8 5.5 5.5

সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি

(গ্রীস)

r/min 8500

অনুমোদিত গড় ইনপুট ঘূর্ণন গতি

(গ্রীস)

r/min 3500
প্রতিক্রিয়া আর্ক সেক ≤20
ওজন কেজি 0.51
ডিজাইন লাইফ ঘন্টা 10000 15000 15000 15000

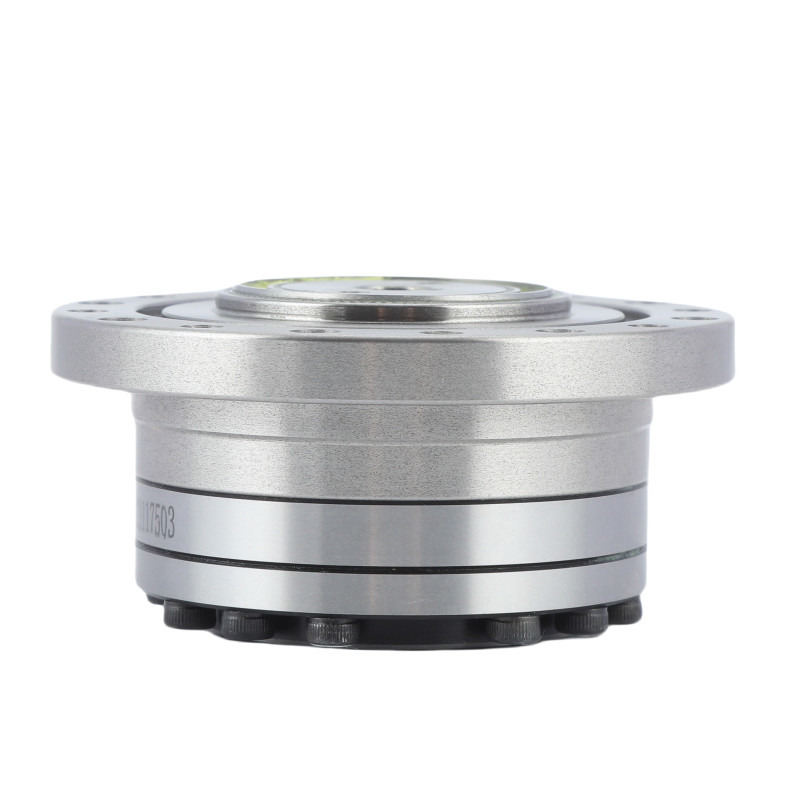

8500r/min জিরো ব্যাকল্যাশ রিডাক্টর স্ট্রেন ওয়েভ ড্রাইভ হারমোনিক গিয়ার 1

এলএসএস - আই সিরিজ মডেল 14 হারমোনিক গিয়ার ইউনিটের মূল বৈশিষ্ট্য
পণ্য হারমোনিক গিয়ার ইউনিট
উপাদান
ইস্পাত, অ্যালুমিনিয়াম, পলিউরেথেন, লেয়ার এবং সিলিং, লুব্রিকেন্টস
হ্রাস অনুপাত
50:1, ৮০:1, ১০০:1১২০:1
প্রতিক্রিয়া
২০ আর্ক সেকেন্ডের কম
গড় ইনপুট গতি
৩৫০০ ঘন্টা/মিনিট
সর্বাধিক ইনপুট গতি
8500 r/min
ডিজাইন লাইফ
১৫০০০ ঘন্টা
মডেল
14
ওজন
0৫১ কেজি
গ্যারান্টি ১ বছর

অ্যাপ্লিকেশন

8500r/min জিরো ব্যাকল্যাশ রিডাক্টর স্ট্রেন ওয়েভ ড্রাইভ হারমোনিক গিয়ার 2   8500r/min জিরো ব্যাকল্যাশ রিডাক্টর স্ট্রেন ওয়েভ ড্রাইভ হারমোনিক গিয়ার 3   8500r/min জিরো ব্যাকল্যাশ রিডাক্টর স্ট্রেন ওয়েভ ড্রাইভ হারমোনিক গিয়ার 4
সিএনসি মেশিন সেমিকন্ডাক্টর সিস্টেম শিল্প রোবট
