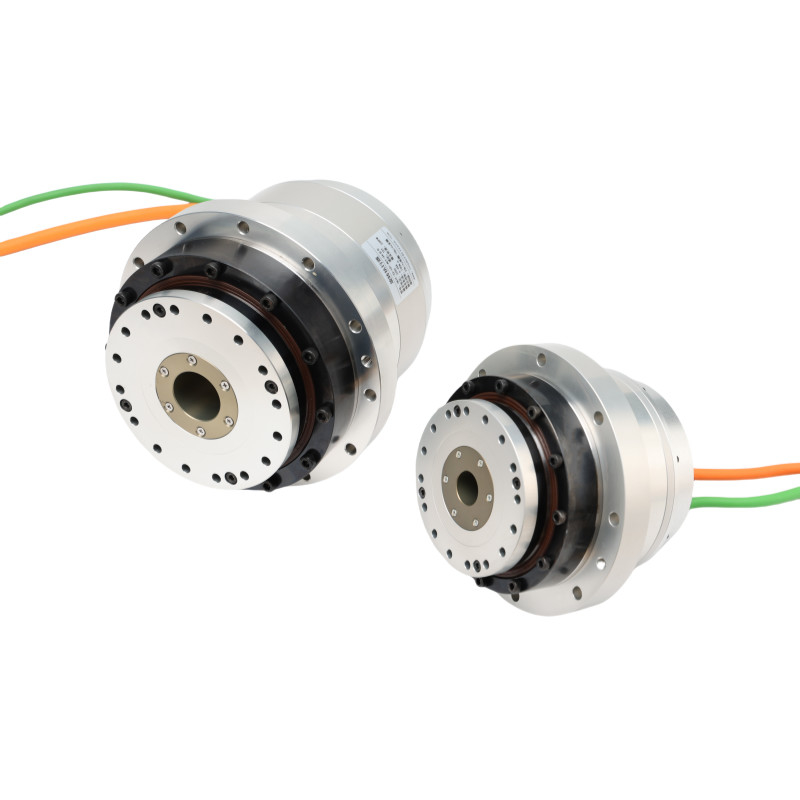

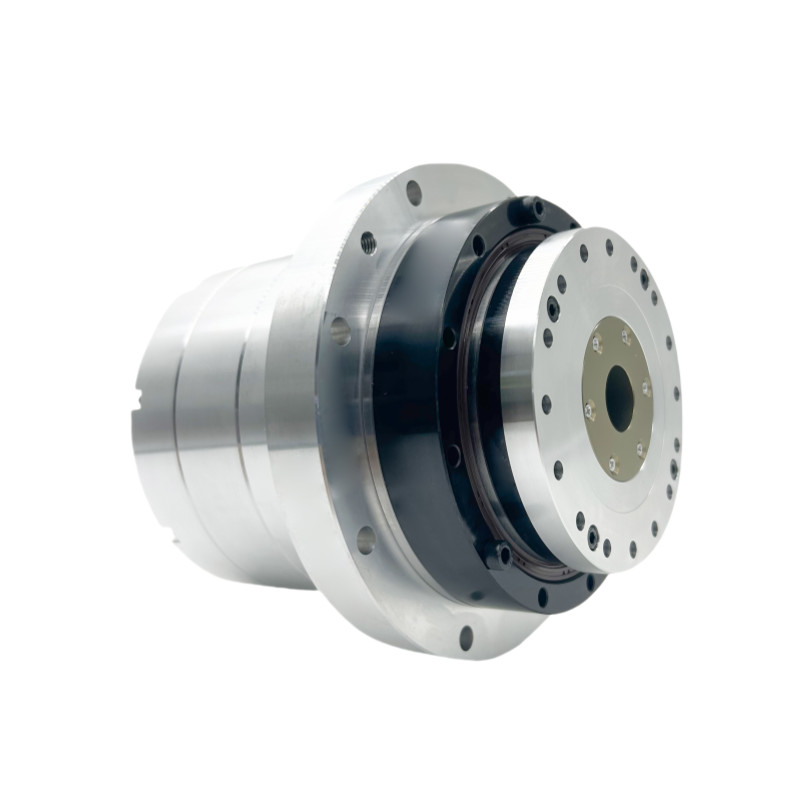

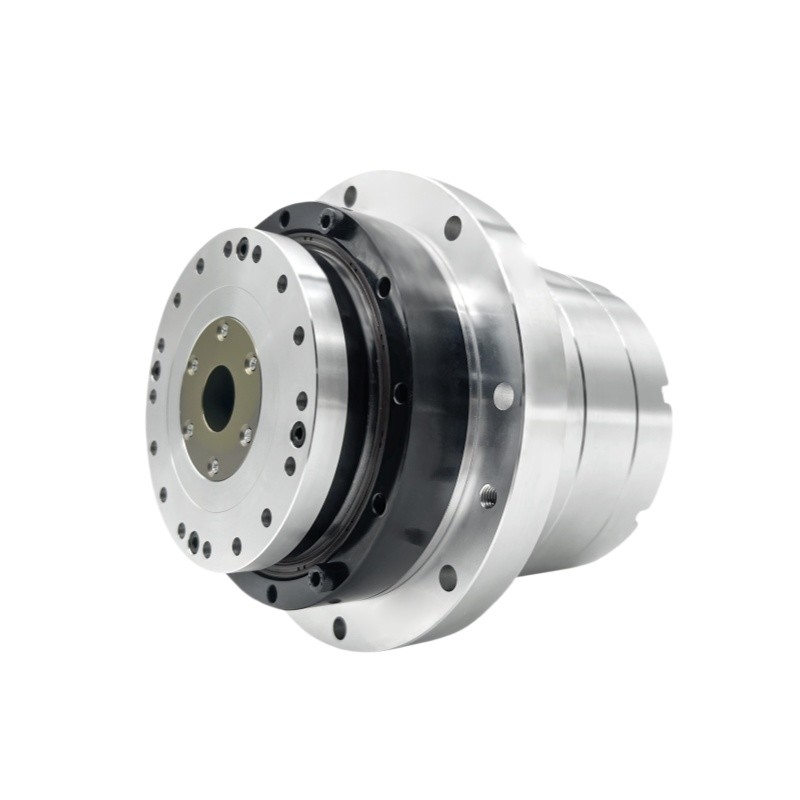

হাই টর্ক হারমোনিক ড্রাইভ সার্ভো মোটর ফ্ল্যাঞ্জড অ্যাকুয়েটর HASF সিরিজ মডেল 17

হাই টর্ক হারমোনিক ড্রাইভ সার্ভো মোটর ফ্ল্যাঞ্জড অ্যাকুয়েটর HASF সিরিজ মডেল 17

Name: হাই টর্ক হারমোনিক ড্রাইভ সার্ভো মোটর ফ্ল্যাঞ্জড অ্যাকুয়েটর HASF সিরিজ মডেল 17
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: সাইড আউটলেট এইচএএসএফ সিরিজের ফ্ল্যাঞ্জযুক্ত রোটারি অ্যাকুয়েটর
Availability: InStock

হাই টর্ক হারমোনিক ড্রাইভ সার্ভো মোটর

হারমোনিক ড্রাইভ সার্ভো মোটর Actuator

এইচএএসএফ হারমোনিক অ্যাকচুয়েটর

উৎপত্তি স্থল:

জিয়াংসু, চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

সাইড আউটলেট এইচএএসএফ সিরিজের ফ্ল্যাঞ্জযুক্ত রোটারি অ্যাকুয়েটর

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

পণ্যের বিবরণ

পণ্য:

HASF সিরিজ মডেল 17 রোটারি অ্যাকচুয়েটর

হ্রাসকৃত অনুপাত:

51: 1, 81: 1, 101: 1, 121: 1

মডেল নম্বর:

এনকোডার প্রকার:

পরম এনকোডার

মোটর খুঁটির সংখ্যা:

প্রয়োগ:

3C অটোমেশন, যথার্থ সিএনসি মেশিন টুলস, গ্লাস পলিশিং সরঞ্জাম, হিউম্যানয়েড রোবট, লেজার সরঞ্জাম

ব্রেক সহ ওজন:

2.৮ কেজি

ব্রেক ছাড়া ওজন:

2.2 কেজি

মূল বৈশিষ্ট্য:

উচ্চ কর্মক্ষমতা, দীর্ঘ জীবনকাল

জীবন নকশা:

১০০০ ঘন্টা

সুরক্ষা ডিগ্রী:

সম্পূর্ণরূপে আবদ্ধ স্ব-কুলড টাইপ (IP65)

অস্তরক শক্তি:

AC1500V/ 1 মিনিট

অন্তরণ প্রতিরোধের:

100MΩ(DC500V) এর বেশি

অন্তরণ শ্রেণি:

চ

গ্যারান্টি:

১ বছর

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

১টি সেট

মূল্য

To Be Negotiated

প্যাকেজিং বিবরণ

কার্টন বাক্স

ডেলিভারি সময়

3-4 সপ্তাহ

পরিশোধের শর্ত

টি/টি

যোগানের ক্ষমতা

প্রতি মাসে 20000 সেট

সম্পর্কিত পণ্য

ভিডিও

পাওয়ার হারমোনিক সার্ভো ড্রাইভের সাথে ইন্টিগ্রেটেড এইচএটি সিরিজের রোটারি হোল শ্যাফ্ট অ্যাকচুয়েটর

সেরা দাম পান

ভিডিও

জিরো ব্যাকল্যাশ বড় হোল শ্যাফ্ট রোটারি অ্যাকুয়েটর রোবট জয়েন্ট এইচএএমএফ সিরিজ

সেরা দাম পান

ভিডিও

ওডিএম হোল শ্যাফ্ট অ্যাকুয়েটর রোবট আর্ম যৌথ মোটর লেজার কাটিং মেশিনের জন্য

সেরা দাম পান

ভিডিও

হোল শ্যাফ্ট হারমোনিক ড্রাইভ অ্যাকচুয়েটর রোবোটিক আর্ম মোটর এইচএএমএফ সিরিজ

সেরা দাম পান

আমাদের সাথে যোগাযোগ

যোগাযোগ করুন

পণ্যের বর্ণনা

উচ্চ টর্ক এবং রক্ষণাবেক্ষণ মুক্ত সলিড শ্যাফ্ট এইচএএসএফ সিরিজ মডেল 17 ফ্ল্যাঞ্জযুক্ত রোটারি অ্যাকুয়েটর

পণ্যের বৈশিষ্ট্য

ইন্টিগ্রেটেড ডিজাইন

একটি উচ্চ টর্ক হারমোনিক রিডাক্টর, একটি সরাসরি ড্রাইভ মোটর, এবং একটি অপশনাল মাল্টি-টার্ন পরম এনকোডারকে অপটিক্যাল অ্যাপ্লিকেশনের জন্য একটি খালি শ্যাফ্টের সাথে একত্রিত করে।

শূন্য প্রতিক্রিয়া

হারমোনিক রিডাক্টরের চমৎকার বৈশিষ্ট্য এবং মোটরের শক্ততার কারণে প্রায় শূন্য প্রতিক্রিয়া।

কম শব্দ

ইন্টিগ্রেটেড হারমোনিক ইউনিটের কম কম্পন এবং কম গোলমাল নিশ্চিত করার জন্য প্রতিটি মোটরকে শিপিংয়ের আগে পৃথকভাবে পরীক্ষা করা হয়।

রক্ষণাবেক্ষণ মুক্ত

নিয়মিত রক্ষণাবেক্ষণের প্রয়োজন নেই এবং ব্যবহারের সময় লুব্রিকেন্ট প্রতিস্থাপনের প্রয়োজন নেই।

HASF এর পরামিতি টেবিল

সিরিজ HASF			17
হ্রাস অনুপাত			51	81	101	121
220VAC	পিক টর্ক	N·m	42	53	66	66
	নামমাত্র টর্ক	N·m	27	33	49	49
	সর্বাধিক গতি	rpm	98	62	50	41
	নামমাত্র গতি	rpm	51	32	26	21
	সর্বাধিক বর্তমান	অস্ত্র	3.68	2.92	2.92	2.44
	নামমাত্র বর্তমান	অস্ত্র	2.36	1.82	2.17	1.81
	টর্ক ধ্রুবক	N m/Arms	11.42	18.14	22.62	27.1
	ধাপ প্রতিরোধের	ওম ((২০°সি)	6.2
	ফেজ ইন্ডাক্ট্যান্স	এমএইচ	7.7
	ব্যাক ইএমএফ	Vrms/krpm	25
৪৮ ভিডিসি	পিক টর্ক	N·m	42	53	66	66
	নামমাত্র টর্ক	N·m	32	33	49	49
	সর্বাধিক গতি	rpm	86	54	44	36
	নামমাত্র গতি	rpm	51	32	26	21
	সর্বাধিক বর্তমান	অস্ত্র	9.36	7.44	7.43	6.2
	নামমাত্র বর্তমান	অস্ত্র	7.13	4.63	5.51	4.6
	টর্ক ধ্রুবক	N m/Arms	4.49	7.13	8.89	10.65
	ধাপ প্রতিরোধের	ওম ((২০°সি)	0.4
	ফেজ ইন্ডাক্ট্যান্স	এমএইচ	0.9
	ব্যাক ইএমএফ	Vrms/krpm	7.7
পরম এনকোডার	এনকোডার প্রকার		নিখুঁত এনকোডার
	রেজোলিউশন (একক মোটর ঘূর্ণন)	বিট	23২৪ বিট
	মোটর মাল্টি টার্ন কাউন্টার	বিট	16
একমুখী অবস্থানগত নির্ভুলতা		আর্ক সেক	≤75	≤75	≤৫০	≤৫০
পজিশনিং নির্ভুলতার পুনরাবৃত্তিযোগ্যতা		আর্ক সেক	≤15	≤10	≤10	≤10
উল্টাপাল্টা শক্ততা		x104 N·m /rad	15
টর্শনাল স্টিফাইড		x104 N·m /rad	1.07	1.3
ইনার্টিয়া মোমন্ট	ব্রেক ছাড়াই	কেজি* মি2	7.৯৬*১০^-৫
ইনার্টিয়া মোমন্ট	ব্রেক সহ	কেজি* মি2	9.12*10^-5
ভর	ব্রেক ছাড়াই	কেজি	2.2
ভর	ব্রেক সহ	কেজি	2.8
মোটর মেরু সংখ্যা		পোল	16
পরিবেশগত অবস্থা			অপারেটিং তাপমাত্রাঃ 0~40°C সংরক্ষণের তাপমাত্রাঃ -20 ~ 60°C অপারেটিং আর্দ্রতা / স্টোরেজ আর্দ্রতাঃ 20 ~ 80%RH (কোনও কনডেনসেশন নেই) কম্পন প্রতিরোধঃ 24.5m/s2 (ফ্রিকোয়েন্সিঃ 10~400Hz) ধুলো বা ধাতব গুঁড়া, ক্ষয়কারী গ্যাস, জ্বলনযোগ্য গ্যাস, তেল কুয়াশা এবং অন্যান্য অভ্যন্তরীণ ব্যবহারের জন্য কোন, সরাসরি সূর্যালোক এড়ান ১০০০ মিটারের নিচে
মোটর বিচ্ছিন্নতা			আইসোলেশন প্রতিরোধঃ 100MΩ ((DC500V) এর বেশি
			ডিলেক্ট্রিক শক্তিঃ AC1500V/ 1 মিনিট
			আইসোলেশন ক্লাসঃ F
সুরক্ষার মাত্রা			সম্পূর্ণরূপে বন্ধ স্ব-শীতল প্রকার (IP65)

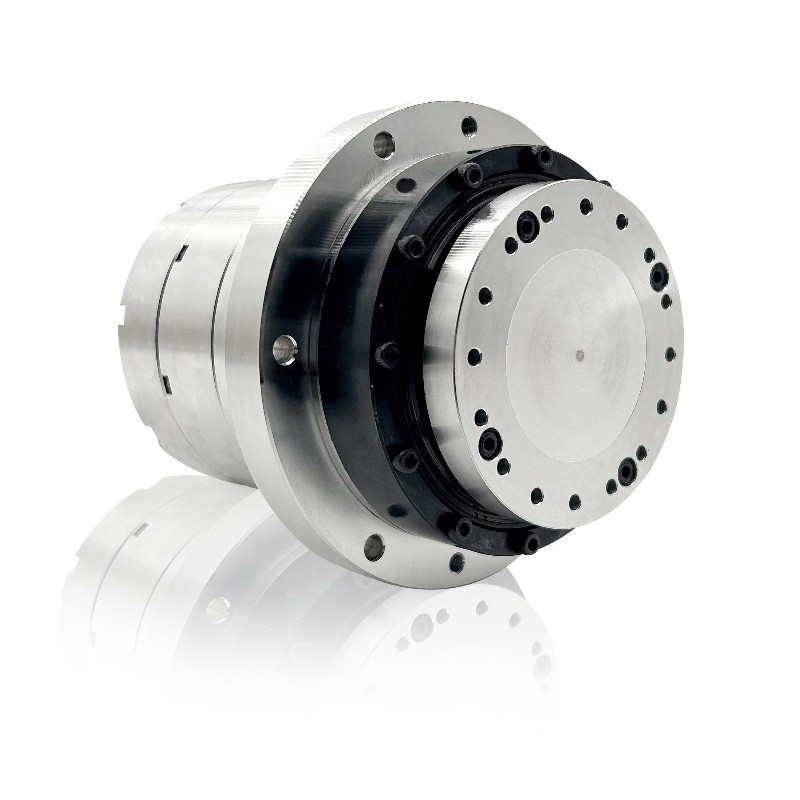

হাই টর্ক হারমোনিক ড্রাইভ সার্ভো মোটর ফ্ল্যাঞ্জড অ্যাকুয়েটর HASF সিরিজ মডেল 17 0
