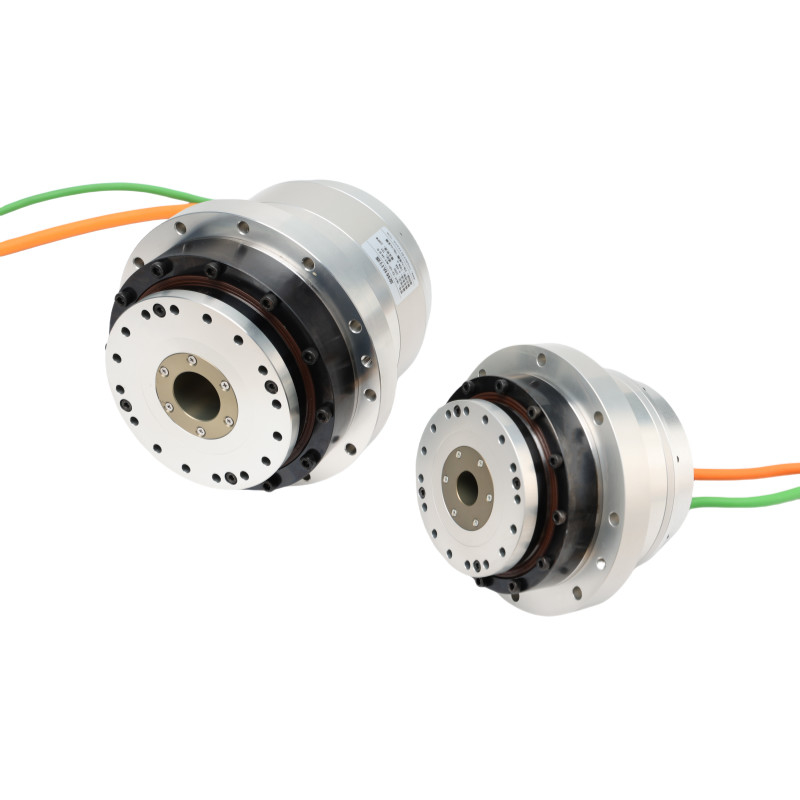

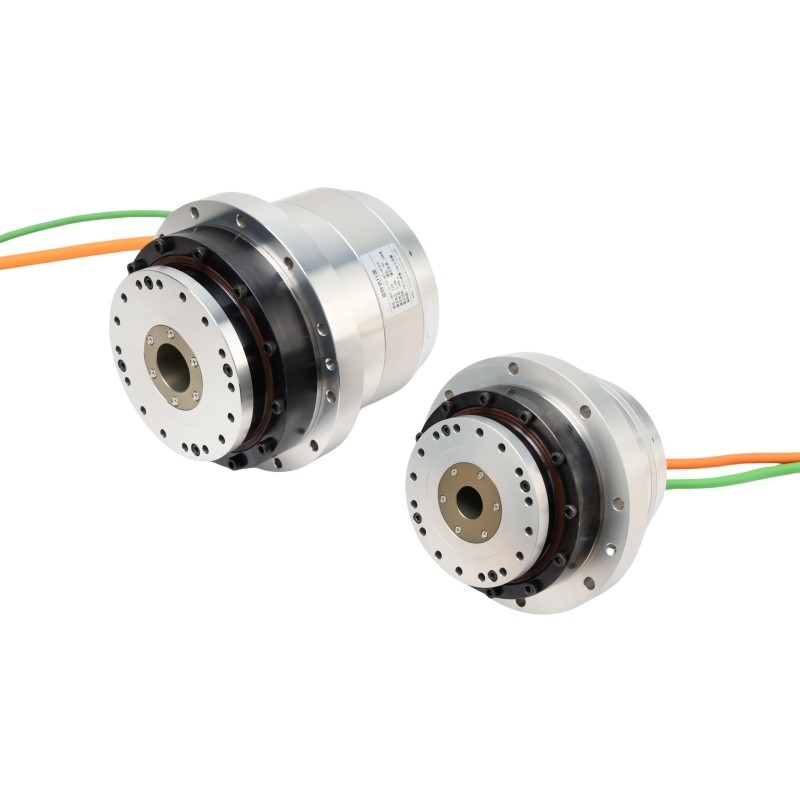

ফ্ল্যাঞ্জযুক্ত হোল শ্যাফ্ট হারমোনিক রোবট আর্ম জয়েন্ট মোটর ড্রাইভ সার্ভো রোটারি অ্যাকচুয়েটর

ফ্ল্যাঞ্জযুক্ত হোল শ্যাফ্ট হারমোনিক রোবট আর্ম জয়েন্ট মোটর ড্রাইভ সার্ভো রোটারি অ্যাকচুয়েটর

হোল শ্যাফ্ট রোবট আর্ম জয়েন্ট মোটর

রোবট আর্ম জয়েন্ট মোটর ড্রাইভ সার্ভো

হোল শ্যাফ্ট হারমোনিক ড্রাইভ সার্ভো মোটর

উৎপত্তি স্থল:

জিয়াংসু, চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

সাইড আউটলেট HATF সিরিজ ফ্ল্যাঞ্জড রোটারি অ্যাকচুয়েটর

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
পণ্য:
এইচএটিএফ সিরিজ মডেল ১৪ রোটারি অ্যাকচুয়েটর
হ্রাসকৃত অনুপাত:
51: 1, 81: 1, 101: 1
মডেল নম্বর:
14
এনকোডার প্রকার:
পরম এনকোডার
মোটর খুঁটির সংখ্যা:
16
ওজন:
2kg ((ব্রেক সহ), 1.66kg ((ব্রেক ছাড়া)
মূল বৈশিষ্ট্য:
কম শব্দ, জিরো ব্যাকল্যাশ, হোলো শ্যাফট
জীবন নকশা:
১০০০ ঘন্টা
সুরক্ষা ডিগ্রী:
সম্পূর্ণরূপে আবদ্ধ স্ব-কুলড টাইপ (IP65)
অস্তরক শক্তি:
AC1500V/ 1 মিনিট
অন্তরণ প্রতিরোধের:
100MΩ(DC500V) এর বেশি
অন্তরণ শ্রেণি:
প্রয়োগ:
হিউম্যানয়েড রোবট, যথার্থ সিএনসি মেশিন টুলস, গ্লাস পলিশিং সরঞ্জাম, হিউম্যানয়েড রোবট, চিকিৎসা সরঞ্জা
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

হোল শ্যাফ্ট HATF সিরিজ মডেল 14 ফ্ল্যাঞ্জযুক্ত রোটারি অ্যাকচুয়েটর


পণ্যের বৈশিষ্ট্য

শূন্য প্রতিক্রিয়া

হারমোনিক রিডাক্টরের চমৎকার বৈশিষ্ট্য এবং মোটরের শক্ততার কারণে প্রায় শূন্য প্রতিক্রিয়া।

কম শব্দ

ইন্টিগ্রেটেড হারমোনিক ইউনিটের কম কম্পন এবং কম গোলমাল নিশ্চিত করার জন্য প্রতিটি মোটরকে শিপিংয়ের আগে পৃথকভাবে পরীক্ষা করা হয়।

রক্ষণাবেক্ষণ মুক্ত

নিয়মিত রক্ষণাবেক্ষণের প্রয়োজন নেই এবং ব্যবহারের সময় লুব্রিকেন্ট প্রতিস্থাপনের প্রয়োজন নেই।

খালি শ্যাফ্ট

অভ্যন্তরীণ পথটি তারের, বায়ু পায়ের পাতার মোজাবিশেষের সুবিধাজনক রুটিংয়ের অনুমতি দেয়।

ব্যবহারকারী-বন্ধুত্বপূর্ণ

ইনস্টল করা সহজ, বাজারে স্ট্যান্ডার্ড ড্রাইভারগুলির সাথে সামঞ্জস্যপূর্ণ, এবং বাক্সের বাইরে ব্যবহারের জন্য প্রস্তুত।

HATF এর পরামিতি টেবিল

সিরিজ HATF 14
হ্রাস অনুপাত 51 81 101
220VAC পিক টর্ক N·m 23 29 34
নামমাত্র টর্ক N·m 8.6 13.5 13.5
সর্বাধিক গতি rpm 118 74 59
নামমাত্র গতি rpm 59 37 30
সর্বাধিক বর্তমান অস্ত্র 2.09 1.66 1.56
নামমাত্র বর্তমান অস্ত্র 0.78 0.77 0.62
টর্ক ধ্রুবক N m/Arms 11.02 17.5 21.82
ধাপ প্রতিরোধের ওম ((২০°সি) 7.5
ফেজ ইন্ডাক্ট্যান্স এমএইচ 11.5
ব্যাক ইএমএফ Vrms/krpm 25
৪৮ ভিডিসি পিক টর্ক N·m 23 29 34
নামমাত্র টর্ক N·m 8.6 13.5 13.5
সর্বাধিক গতি rpm 98 62 50
নামমাত্র গতি rpm 59 37 30
সর্বাধিক বর্তমান অস্ত্র 5.12 4.07 3.83
নামমাত্র বর্তমান অস্ত্র 1.92 1.89 1.52
টর্ক ধ্রুবক N m/Arms 4.49 7.13 8.89
ধাপ প্রতিরোধের ওম ((২০°সি) 0.85
ফেজ ইন্ডাক্ট্যান্স এমএইচ 1
ব্যাক ইএমএফ Vrms/krpm 6.5
পরম এনকোডার এনকোডার প্রকার নিখুঁত এনকোডার
রেজোলিউশন (একক মোটর ঘূর্ণন) বিট 23২৪ বিট
মোটর মাল্টি টার্ন কাউন্টার বিট 16
একমুখী অবস্থানগত নির্ভুলতা আর্ক সেক ≤ ৯০ ≤ ৮০ ≤ ৭০
পজিশনিং নির্ভুলতার পুনরাবৃত্তিযোগ্যতা আর্ক সেক ≤15 ≤10 ≤10
উল্টাপাল্টা শক্ততা x104 N·m /rad 8
টর্শনাল স্টিফাইড x104 N·m /rad 0.46 0.6
ইনার্টিয়া মোমন্ট ব্রেক ছাড়াই কেজি* মি2 3.6*10^-5
ব্রেক সহ কেজি* মি2 3.7*10^-5
ভর ব্রেক ছাড়াই কেজি 1.66
ব্রেক সহ কেজি 2
মোটর মেরু সংখ্যা পোল 16
পরিবেশগত অবস্থা অপারেটিং তাপমাত্রাঃ 0~40°C
সংরক্ষণের তাপমাত্রাঃ -20 ~ 60°C
অপারেটিং আর্দ্রতা / স্টোরেজ আর্দ্রতাঃ 20 ~ 80%RH (কোনও কনডেনসেশন নেই)
কম্পন প্রতিরোধঃ 24.5m/s2 (ফ্রিকোয়েন্সিঃ 10~400Hz)
ধুলো বা ধাতব গুঁড়া, ক্ষয়কারী গ্যাস, জ্বলনযোগ্য গ্যাস, তেল কুয়াশা এবং অন্যান্য অভ্যন্তরীণ ব্যবহারের জন্য কোন, সরাসরি সূর্যালোক এড়ান
১০০০ মিটারের নিচে
মোটর বিচ্ছিন্নতা আইসোলেশন প্রতিরোধঃ 100MΩ ((DC500V) এর বেশি
ডিলেক্ট্রিক শক্তিঃ AC1500V/ 1 মিনিট
আইসোলেশন ক্লাসঃ F
সুরক্ষার মাত্রা সম্পূর্ণরূপে বন্ধ স্ব-শীতল প্রকার (IP65)

ফ্ল্যাঞ্জযুক্ত হোল শ্যাফ্ট হারমোনিক রোবট আর্ম জয়েন্ট মোটর ড্রাইভ সার্ভো রোটারি অ্যাকচুয়েটর 0

বিস্তারিত ছবি

ফ্ল্যাঞ্জযুক্ত হোল শ্যাফ্ট হারমোনিক রোবট আর্ম জয়েন্ট মোটর ড্রাইভ সার্ভো রোটারি অ্যাকচুয়েটর 1

ফ্ল্যাঞ্জযুক্ত হোল শ্যাফ্ট হারমোনিক রোবট আর্ম জয়েন্ট মোটর ড্রাইভ সার্ভো রোটারি অ্যাকচুয়েটর 2

ফ্ল্যাঞ্জযুক্ত হোল শ্যাফ্ট হারমোনিক রোবট আর্ম জয়েন্ট মোটর ড্রাইভ সার্ভো রোটারি অ্যাকচুয়েটর 3

প্রয়োগের ক্ষেত্র

ফ্ল্যাঞ্জযুক্ত হোল শ্যাফ্ট হারমোনিক রোবট আর্ম জয়েন্ট মোটর ড্রাইভ সার্ভো রোটারি অ্যাকচুয়েটর 4   ফ্ল্যাঞ্জযুক্ত হোল শ্যাফ্ট হারমোনিক রোবট আর্ম জয়েন্ট মোটর ড্রাইভ সার্ভো রোটারি অ্যাকচুয়েটর 5   ফ্ল্যাঞ্জযুক্ত হোল শ্যাফ্ট হারমোনিক রোবট আর্ম জয়েন্ট মোটর ড্রাইভ সার্ভো রোটারি অ্যাকচুয়েটর 6
শিল্প রোবট চিকিৎসা সরঞ্জাম হিউম্যানয়েড রোবট
ফ্ল্যাঞ্জযুক্ত হোল শ্যাফ্ট হারমোনিক রোবট আর্ম জয়েন্ট মোটর ড্রাইভ সার্ভো রোটারি অ্যাকচুয়েটর 7   ফ্ল্যাঞ্জযুক্ত হোল শ্যাফ্ট হারমোনিক রোবট আর্ম জয়েন্ট মোটর ড্রাইভ সার্ভো রোটারি অ্যাকচুয়েটর 8   ফ্ল্যাঞ্জযুক্ত হোল শ্যাফ্ট হারমোনিক রোবট আর্ম জয়েন্ট মোটর ড্রাইভ সার্ভো রোটারি অ্যাকচুয়েটর 9
অপটিক্যাল মেশিন এয়ারস্পেস সিএনসি মেশিন
