OEM ফ্ল্যাঞ্জযুক্ত রোটারি হারমোনিক অ্যাকুয়েটর গিয়ার মোটর মডেল 14

OEM ফ্ল্যাঞ্জযুক্ত রোটারি হারমোনিক অ্যাকুয়েটর গিয়ার মোটর মডেল 14

OEM হারমোনিক অ্যাকচুয়েটর

হারমোনিক অ্যাকচুয়েটর গিয়ার মোটর

OEM হারমোনিক গিয়ার মোটর

উৎপত্তি স্থল:

জিয়াংসু, চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

সাইড আউটলেট এইচএএসএফ সিরিজের ফ্ল্যাঞ্জযুক্ত রোটারি অ্যাকুয়েটর

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
পণ্য:
HASF সিরিজ মডেল 14 রোটারি অ্যাকচুয়েটর
হ্রাসকৃত অনুপাত:
51: 1, 81: 1, 101: 1
মডেল নম্বর:
14
এনকোডার প্রকার:
পরম এনকোডার
মোটর খুঁটির সংখ্যা:
16
প্রয়োগ:
3C অটোমেশন, যথার্থ সিএনসি মেশিন টুলস, গ্লাস পলিশিং সরঞ্জাম, হিউম্যানয়েড রোবট, লেজার সরঞ্জাম
ব্রেক সহ ওজন:
২ কেজি
ব্রেক ছাড়া ওজন:
1.66 কেজি
মূল বৈশিষ্ট্য:
উচ্চ কর্মক্ষমতা, দীর্ঘ জীবনকাল
জীবন নকশা:
১০০০ ঘন্টা
সুরক্ষা ডিগ্রী:
সম্পূর্ণরূপে আবদ্ধ স্ব-কুলড টাইপ (IP65)
অস্তরক শক্তি:
AC1500V/ 1 মিনিট
অন্তরণ প্রতিরোধের:
100MΩ(DC500V) এর বেশি
অন্তরণ শ্রেণি:
গ্যারান্টি:
১ বছর
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

উচ্চ কমনীয়তা এবং উচ্চ টর্ক সলিড শ্যাফ্ট এইচএএসএফ সিরিজ মডেল 14 ফ্ল্যাঞ্জযুক্ত রোটারি অ্যাকুয়েটর


পণ্যের বৈশিষ্ট্য

ইন্টিগ্রেটেড ডিজাইন

একটি উচ্চ টর্ক হারমোনিক রিডাক্টর, একটি সরাসরি ড্রাইভ মোটর, এবং একটি অপশনাল মাল্টি-টার্ন পরম এনকোডারকে অপটিক্যাল অ্যাপ্লিকেশনের জন্য একটি খালি শ্যাফ্টের সাথে একত্রিত করে।

উচ্চ পারফরম্যান্স

এটিতে উচ্চ কাতেরতা, উচ্চ টর্ক, অপারেশন চলাকালীন লোড ইনার্শিয়াল পরিবর্তনগুলির প্রতি সংবেদনশীলতা, কম গতির ক্রপ-মুক্ত পারফরম্যান্স এবং মসৃণ অপারেশন রয়েছে।

দীর্ঘায়ু

ন্যূনতম অবনতির সাথে দীর্ঘ জীবনকাল ধরে নির্ভুলতা বজায় রাখে।

শূন্য প্রতিক্রিয়া

হারমোনিক রিডাক্টরের চমৎকার বৈশিষ্ট্য এবং মোটরের শক্ততার কারণে প্রায় শূন্য প্রতিক্রিয়া।

HASF এর পরামিতি টেবিল

সিরিজ HASF 14
হ্রাস অনুপাত 51 81 101
220VAC পিক টর্ক N·m 23 29 34
নামমাত্র টর্ক N·m 8.6 13.5 13.5
সর্বাধিক গতি rpm 118 74 59
নামমাত্র গতি rpm 59 37 30
সর্বাধিক বর্তমান অস্ত্র 2.09 1.66 1.56
নামমাত্র বর্তমান অস্ত্র 0.78 0.77 0.62
টর্ক ধ্রুবক N m/Arms 11.02 17.5 21.82
ধাপ প্রতিরোধের ওম ((২০°সি) 7.5
ফেজ ইন্ডাক্ট্যান্স এমএইচ 11.5
ব্যাক ইএমএফ Vrms/krpm 25
৪৮ ভিডিসি পিক টর্ক N·m 23 29 34
নামমাত্র টর্ক N·m 8.6 13.5 13.5
সর্বাধিক গতি rpm 98 62 50
নামমাত্র গতি rpm 59 37 30
সর্বাধিক বর্তমান অস্ত্র 5.12 4.07 3.83
নামমাত্র বর্তমান অস্ত্র 1.92 1.89 1.52
টর্ক ধ্রুবক N m/Arms 4.49 7.13 8.89
ধাপ প্রতিরোধের ওম ((২০°সি) 0.85
ফেজ ইন্ডাক্ট্যান্স এমএইচ 1
ব্যাক ইএমএফ Vrms/krpm 6.5
পরম এনকোডার এনকোডার প্রকার নিখুঁত এনকোডার
রেজোলিউশন (একক মোটর ঘূর্ণন) বিট 23২৪ বিট
মোটর মাল্টি টার্ন কাউন্টার বিট 16
একমুখী অবস্থানগত নির্ভুলতা আর্ক সেক ≤ ৯০ ≤ ৮০ ≤ ৭০
পজিশনিং নির্ভুলতার পুনরাবৃত্তিযোগ্যতা আর্ক সেক ≤15 ≤10 ≤10
উল্টাপাল্টা শক্ততা x104 N·m /rad 8
টর্শনাল স্টিফাইড x104 N·m /rad 0.46 0.6
ইনার্টিয়া মোমন্ট ব্রেক ছাড়াই কেজি* মি2 3.6*10^-5
ব্রেক সহ কেজি* মি2 3.7*10^-5
ভর ব্রেক ছাড়াই কেজি 1.66
ব্রেক সহ কেজি 2
মোটর মেরু সংখ্যা পোল 16
পরিবেশগত অবস্থা অপারেটিং তাপমাত্রাঃ 0~40°C
সংরক্ষণের তাপমাত্রাঃ -20 ~ 60°C
অপারেটিং আর্দ্রতা / স্টোরেজ আর্দ্রতাঃ 20 ~ 80%RH (কোনও কনডেনসেশন নেই)
কম্পন প্রতিরোধঃ 24.5m/s2 (ফ্রিকোয়েন্সিঃ 10~400Hz)
ধুলো বা ধাতব গুঁড়া, ক্ষয়কারী গ্যাস, জ্বলনযোগ্য গ্যাস, তেল কুয়াশা এবং অন্যান্য অভ্যন্তরীণ ব্যবহারের জন্য কোন, সরাসরি সূর্যালোক এড়ান
১০০০ মিটারের নিচে
মোটর বিচ্ছিন্নতা আইসোলেশন প্রতিরোধঃ 100MΩ ((DC500V) এর বেশি
ডিলেক্ট্রিক শক্তিঃ AC1500V/ 1 মিনিট
আইসোলেশন ক্লাসঃ F
সুরক্ষার মাত্রা সম্পূর্ণরূপে বন্ধ স্ব-শীতল প্রকার (IP65)

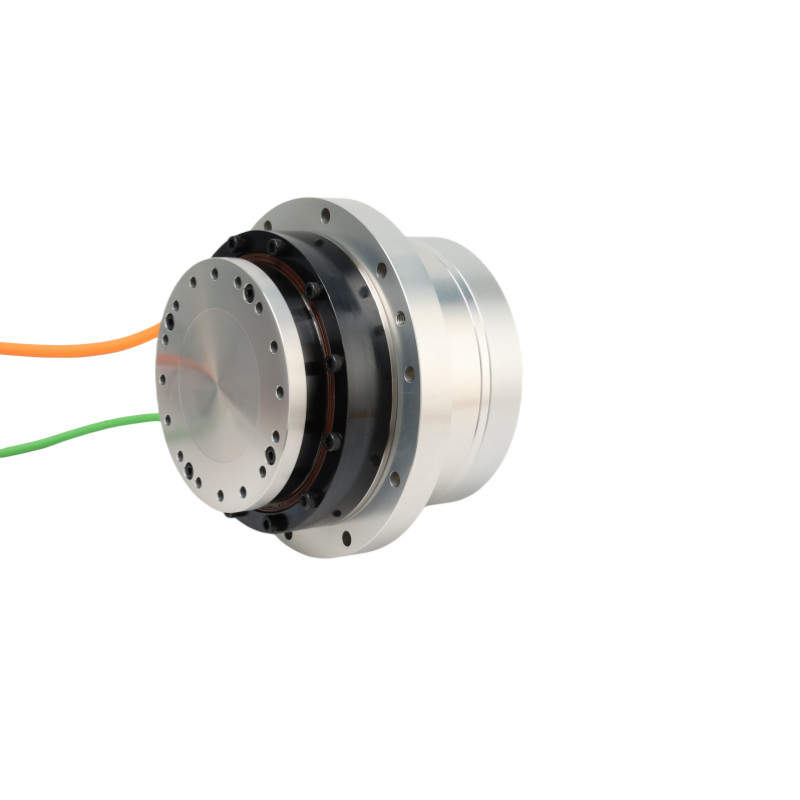

OEM ফ্ল্যাঞ্জযুক্ত রোটারি হারমোনিক অ্যাকুয়েটর গিয়ার মোটর মডেল 14 0

প্রয়োগের ক্ষেত্র

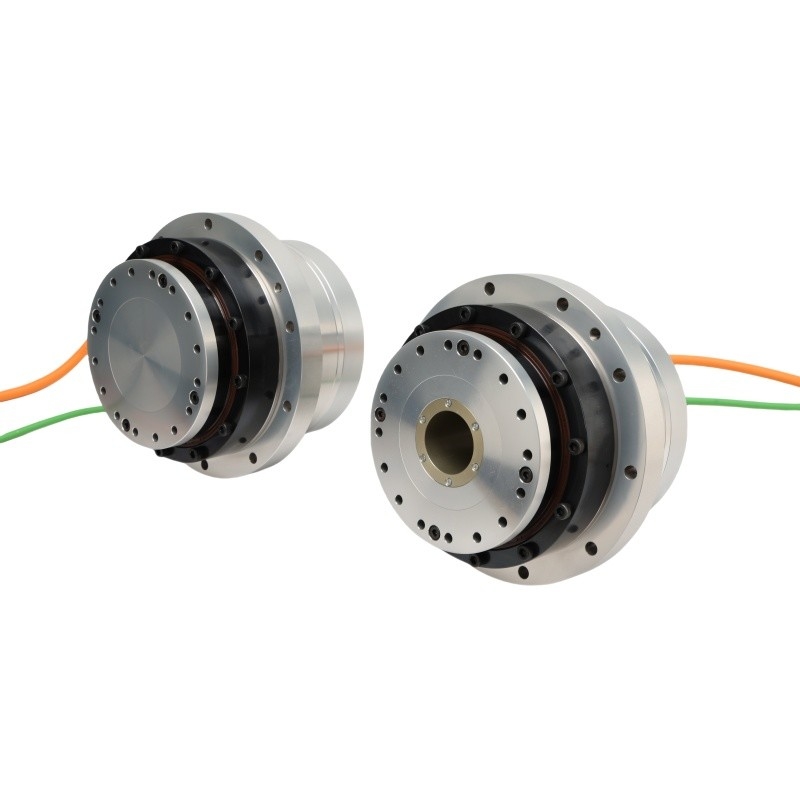

OEM ফ্ল্যাঞ্জযুক্ত রোটারি হারমোনিক অ্যাকুয়েটর গিয়ার মোটর মডেল 14 1
