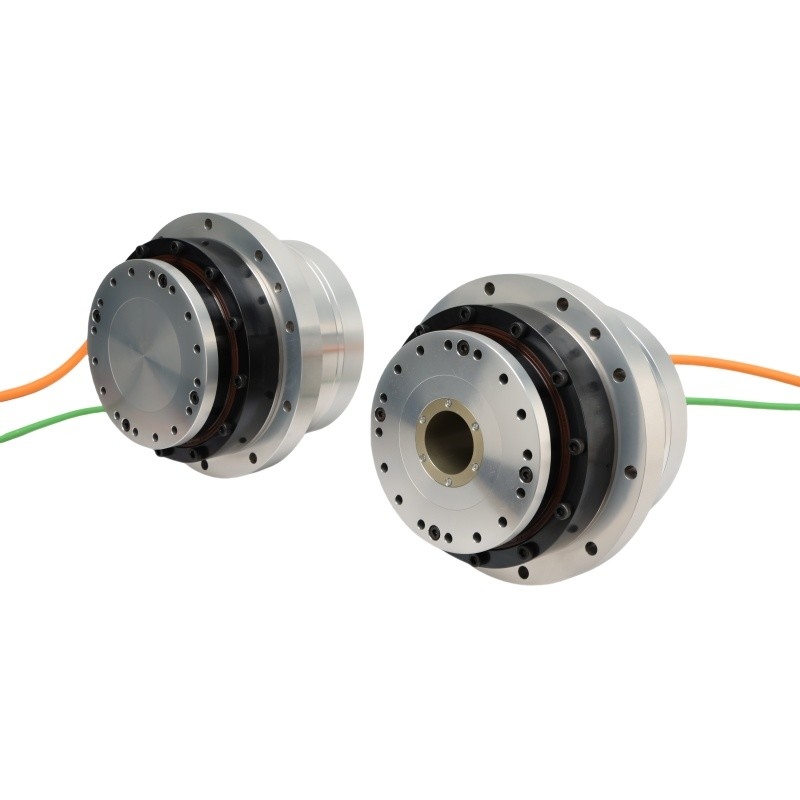

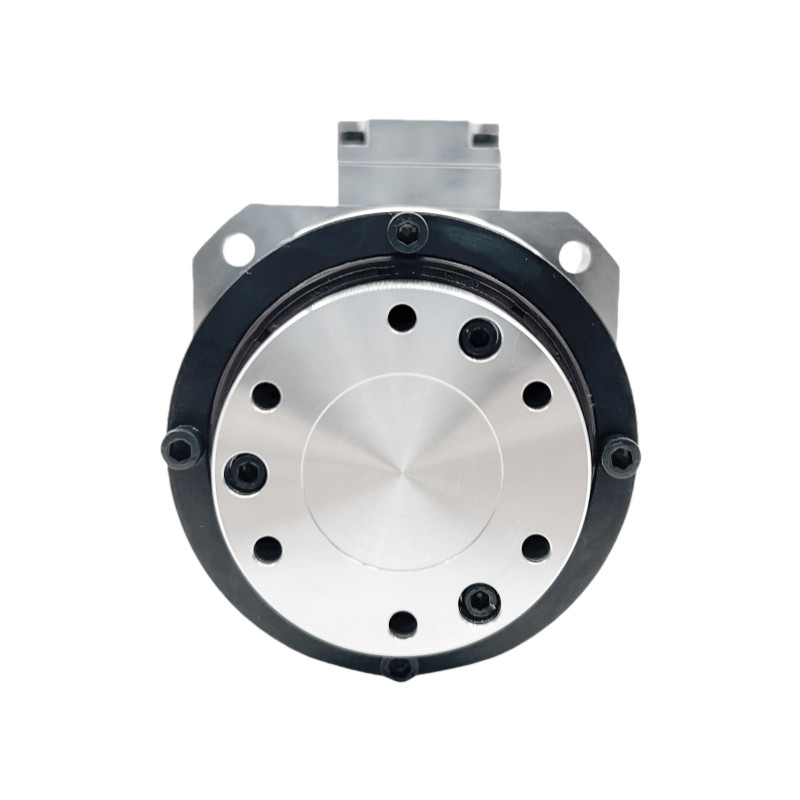

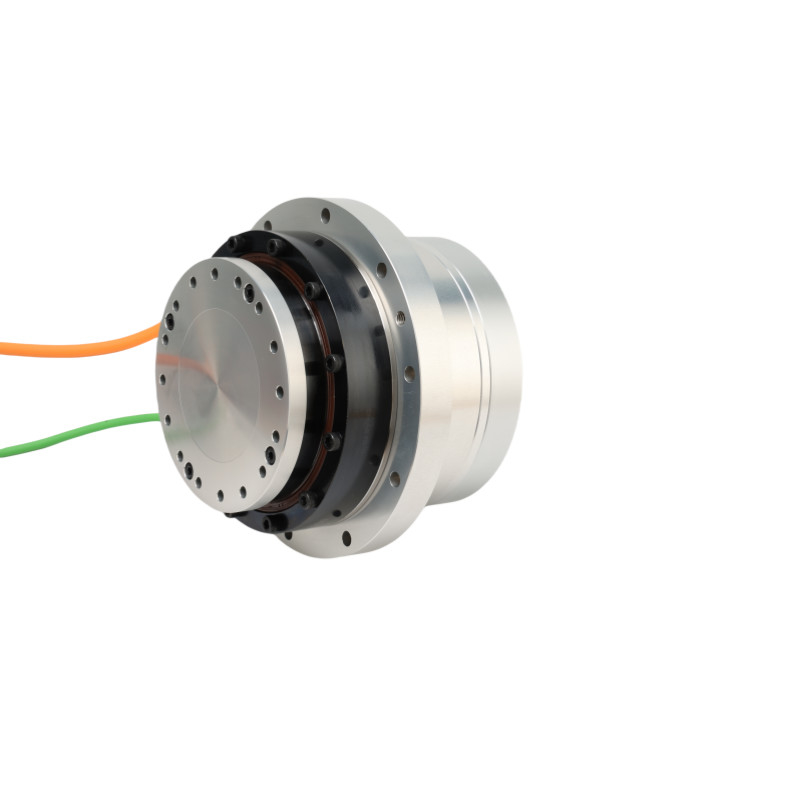

220 ভোল্ট HASF হারমোনিক ড্রাইভ সার্ভো মোটর রোটারি অ্যাকুয়েটর ODM

220 ভোল্ট HASF হারমোনিক ড্রাইভ সার্ভো মোটর রোটারি অ্যাকুয়েটর ODM

ODM হারমোনিক ড্রাইভ সার্ভো

220 ভোল্ট হারমোনিক ড্রাইভ সার্ভো

220 ভোল্ট হারমোনিক ড্রাইভ মোটর

উৎপত্তি স্থল:

জিয়াংসু, চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

সাইড আউটলেট এইচএএসএফ সিরিজের ফ্ল্যাঞ্জযুক্ত রোটারি অ্যাকুয়েটর

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
পণ্য:
এইচএএসএফ সিরিজের ঘূর্ণমান অ্যাকচুয়েটর
হ্রাসকৃত অনুপাত:
51, 81, 101, 121, 161
মডেল নম্বর:
14, 17, 20, 25, 32, 40
এনকোডার প্রকার:
পরম এনকোডার
মোটর খুঁটির সংখ্যা:
16
প্রয়োগ:
3C অটোমেশন, যথার্থ সিএনসি মেশিন টুলস, গ্লাস পলিশিং সরঞ্জাম, হিউম্যানয়েড রোবট, লেজার সরঞ্জাম
প্রধান ভোল্টেজ সংস্করণ:
AC220V, DC48V
রেজোলিউশন (একক মোটর বিপ্লব):
২৩.২৪ বিট
মোটর মাল্টি-টার্ন কাউন্টার:
16 বিট
মূল বৈশিষ্ট্য:
ইন্টিগ্রেশন, উচ্চ কর্মক্ষমতা, জিরো ব্যাকল্যাশ, দীর্ঘ জীবনকাল, কম শব্দ
জীবন নকশা:
১০০০ ঘন্টা
সুরক্ষা ডিগ্রী:
সম্পূর্ণরূপে আবদ্ধ স্ব-কুলড টাইপ (IP65)
অস্তরক শক্তি:
AC1500V/ 1 মিনিট
অন্তরণ প্রতিরোধের:
100MΩ(DC500V) এর বেশি
অন্তরণ শ্রেণি:
গ্যারান্টি:
১ বছর
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

উচ্চ ওভারল্যাপিং স্টিফনেস এবং টর্ক সলিড শ্যাফ্ট এইচএএসএফ সিরিজ ফ্ল্যাঞ্জড রোটারি অ্যাকুয়েটর


সিরিজটি- 14 17 20 25 32 40
হ্রাস অনুপাত 51 81 101 51 81 101 121 51 81 101 121 161 51 81 101 121 161 51 81 101 121 161 51 81 101 121 161
220VAC পিক টর্ক N·m 23 29 34 42 53 66 66 69 91 102 108 113 121 169 194 207 217 250 376 441 436 459 400 641 702 762 800
নামমাত্র টর্ক N·m 8.6 13.5 13.5 27 33 49 49 30 48 58 61 61 68.5 107 133 133 133 90 150 190 230 267 150 240 300 360 480
সর্বাধিক গতি rpm 118 74 59 98 62 50 41 98 62 50 41 31 94 59 48 40 30 75 47 38 31 24 59 37 30 25 19
নামমাত্র গতি rpm 59 37 30 51 32 26 21 51 32 26 21 16 49 31 25 21 16 45 28 23 19 14 39 25 20 17 12
সর্বাধিক বর্তমান অস্ত্র 2.09 1.66 1.56 3.68 2.92 2.92 2.44 6.04 5.02 4.51 3.98 3.13 6.9 6.07 5.58 4.97 3.92 11.56 10.95 9.6 8.5 6.72 14.42 14.55 12.78 11.58 9.13
নামমাত্র বর্তমান অস্ত্র 0.78 0.77 0.62 2.36 1.82 2.17 1.81 2.63 2.65 2.56 2.25 1.69 3.9 3.84 3.83 3.2 2.4 4.16 4.37 4.44 4.48 3.91 5.41 5.45 5.46 5.47 5.48
টর্ক ধ্রুবক N m/Arms 11.02 17.5 21.82 11.42 18.14 22.62 27.1 11.42 18.14 22.62 27.1 36.06 17.54 27.86 34.74 41.62 55.38 21.62 34.34 42.82 51.3 68.26 27.74 44.06 54.94 65.82 87.58
ধাপ প্রতিরোধের ওম ((২০°সি) 7.5 6.2 6.2 3.55 2.1 2
ফেজ ইন্ডাক্ট্যান্স এমএইচ 11.5 7.7 7.7 10 12 6
ব্যাক ইএমএফ Vrms/krpm 25 25 25 40 52.5 65
৪৮ ভিডিসি পিক টর্ক N·m 23 29 34 42 53 66 66 69 91 102 108 113 121 169 194 207 217 250 376 411 436 459 280 440 550 660 800
নামমাত্র টর্ক N·m 8.6 13.5 13.5 32 33 49 49 39 58 61 61 61 64 100 125 133 133 90 145 180 215 267 140 230 280 340 450
সর্বাধিক গতি rpm 98 62 50 86 54 44 36 86 54 44 36 27 59 37 30 25 19 53 33 27 22 17 43 27 22 18 14
নামমাত্র গতি rpm 59 37 30 51 32 26 21 51 32 26 21 16 49 31 25 21 16 45 28 23 19 14 31 20 16 13 10
সর্বাধিক বর্তমান অস্ত্র 5.12 4.07 3.83 9.36 7.44 7.43 6.2 15.37 12.77 11.48 10.14 7.98 26.96 23.71 21.83 19.44 15.32 47.13 44.63 39.13 34.65 27.41 42.89 42.44 42.54 42.61 38.82
নামমাত্র বর্তমান অস্ত্র 1.92 1.89 1.52 7.13 4.63 5.51 4.6 8.69 8.14 6.86 5.73 4.31 14.26 14.03 14.06 12.49 9.39 16.97 17.21 17.14 17.09 15.95 21.45 22.18 21.66 21.95 21.84
টর্ক ধ্রুবক N m/Arms 4.49 7.13 8.89 4.49 7.13 8.89 10.65 4.49 7.13 8.89 10.65 14.17 4.49 7.13 8.89 10.65 14.17 5.3 8.42 10.5 12.58 16.74 6.53 10.37 12.93 15.49 20.61
ধাপ প্রতিরোধের ওম ((২০°সি) 0.85 0.4 0.4 0.13 0.2 0.074
ফেজ ইন্ডাক্ট্যান্স এমএইচ 1 0.9 0.9 0.36 0.4 0.3
ব্যাক ইএমএফ Vrms/krpm 6.5 7.7 7.7 10.5 12.57 15
পরম এনকোডার এনকোডার প্রকার নিখুঁত এনকোডার
রেজোলিউশন (একক মোটর ঘূর্ণন) বিট 23২৪ বিট
মোটর মাল্টি টার্ন কাউন্টার বিট 16
একমুখী অবস্থানগত নির্ভুলতা আর্ক সেক ≤ ৯০ ≤ ৮০ ≤ ৭০ ≤75 ≤75 ≤৫০ ≤৫০ ≤75 ≤75 ≤ ৬০ ≤৫০ ≤৫০ ≤ ৭০ ≤ ৬০ ≤ ৬০ ≤৫০ ≤৫০ ≤ ৬৫ ≤ ৬০ ≤৫৫ ≤45 ≤45 ≤ ৬০ ≤ ৬০ ≤৫০ ≤45 ≤45
পজিশনিং নির্ভুলতার পুনরাবৃত্তিযোগ্যতা আর্ক সেক ≤15 ≤10 ≤10 ≤15 ≤10 ≤10 ≤10 ≤10 ≤10 ≤10 ≤10 ≤10 ≤10 ≤10 ≤10 ≤10 ≤10 ≤10 ≤10 ≤10 ≤10 ≤10 ≤10 ≤10 ≤10 ≤10 ≤10
উল্টাপাল্টা শক্ততা x104 N·m /rad 8 15 24 38 95 175
টর্শনাল স্টিফাইড x104 N·m /rad 0.46 0.6 1.07 1.3 1.8 2.3 3.4 4.6 7.6 9.9 14 18.6
ইনার্টিয়া মোমন্ট ব্রেক ছাড়াই কেজি* মি2 3.6*10^-5 7.৯৬*১০^-৫ 8.8*10^-5 2.১*১০^-৪ 8.৩*১০^-৪ 1.64*10^-3
ব্রেক সহ কেজি* মি2 3.7*10^-5 9.12*10^-5 9.17*10^-5 2.২*১০^-৪ 1.04*10^-3 2.05*10^-3
ভর ব্রেক ছাড়াই কেজি 1.66 2.2 2.4 3.6 7.4 10.7
ব্রেক সহ কেজি 2 2.8 2.96 4.2 8.7 12
মোটর মেরু সংখ্যা পোল 16
পরিবেশগত অবস্থা অপারেটিং তাপমাত্রাঃ 0~40°C
সংরক্ষণের তাপমাত্রাঃ -20 ~ 60°C
অপারেটিং আর্দ্রতা / স্টোরেজ আর্দ্রতাঃ 20 ~ 80%RH (কোনও কনডেনসেশন নেই)
কম্পন প্রতিরোধঃ 24.5m/s2 (ফ্রিকোয়েন্সিঃ 10~400Hz)
ধুলো বা ধাতব গুঁড়া, ক্ষয়কারী গ্যাস, জ্বলনযোগ্য গ্যাস, তেল কুয়াশা এবং অন্যান্য অভ্যন্তরীণ ব্যবহারের জন্য কোন, সরাসরি সূর্যালোক এড়ান
১০০০ মিটারের নিচে
মোটর বিচ্ছিন্নতা আইসোলেশন প্রতিরোধঃ 100MΩ ((DC500V) এর বেশি
ডিলেক্ট্রিক শক্তিঃ AC1500V/ 1 মিনিট
আইসোলেশন ক্লাসঃ F
সুরক্ষার মাত্রা সম্পূর্ণরূপে বন্ধ স্ব-শীতল প্রকার (IP65)
