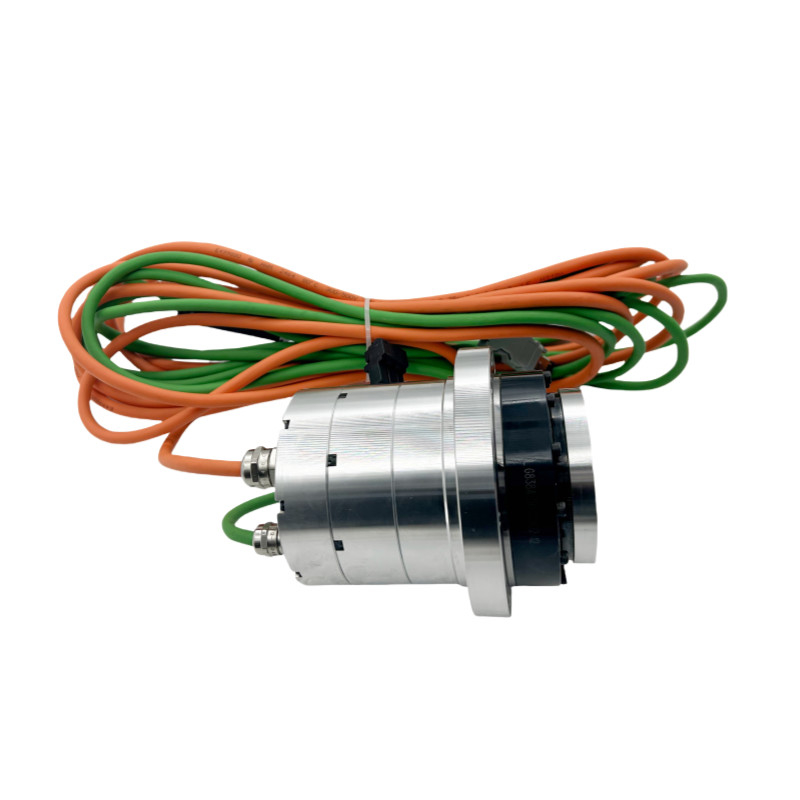

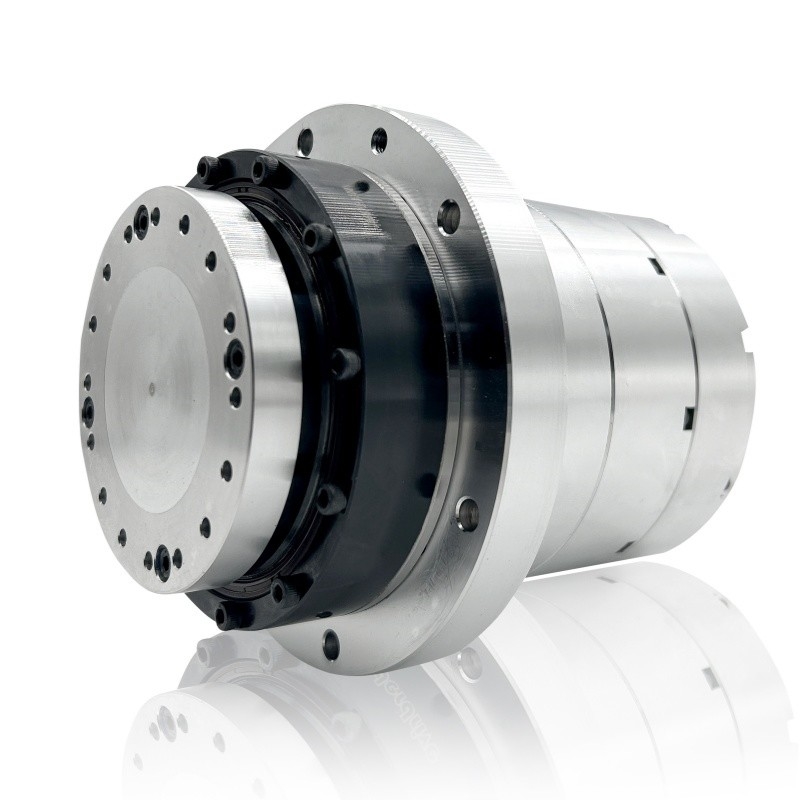

3C অটোমেশন রোবট আর্ম যৌথ মোটর ঘূর্ণনশীল actuator সিলিন্ডার

অটোমেশন রোবট আর্ম জয়েন্ট মোটর

রোবট আর্ম যৌথ মোটর Actuator

রোবটের ঘূর্ণনশীল অ্যাকচুয়েটর সিলিন্ডার

উৎপত্তি স্থল:

জিয়াংসু, চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

HASF সিরিজ ফ্ল্যাঞ্জড রোটারি অ্যাকচুয়েটর

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

পণ্যের বিবরণ

পণ্য:

এইচএএসএফ সিরিজের ঘূর্ণমান অ্যাকচুয়েটর

হ্রাসকৃত অনুপাত:

51, 81, 101, 121, 161

মডেল নম্বর:

14, 17, 20, 25, 32, 40

এনকোডার প্রকার:

পরম এনকোডার

মোটর খুঁটির সংখ্যা:

প্রয়োগ:

3C অটোমেশন, যথার্থ সিএনসি মেশিন টুলস, গ্লাস পলিশিং সরঞ্জাম, হিউম্যানয়েড রোবট, লেজার সরঞ্জাম

প্রধান ভোল্টেজ সংস্করণ:

AC220V, DC48V

মূল বৈশিষ্ট্য:

ইন্টিগ্রেশন, উচ্চ কর্মক্ষমতা, জিরো ব্যাকল্যাশ, দীর্ঘ জীবনকাল, কম শব্দ

জীবন নকশা:

১০০০ ঘন্টা

গ্যারান্টি:

১ বছর

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

১টি সেট

মূল্য

To Be Negotiated

প্যাকেজিং বিবরণ

কার্টন বাক্স

ডেলিভারি সময়

3-4 সপ্তাহ

পরিশোধের শর্ত

টি/টি

যোগানের ক্ষমতা

প্রতি মাসে 20000 সেট

সম্পর্কিত পণ্য

ভিডিও

পাওয়ার হারমোনিক সার্ভো ড্রাইভের সাথে ইন্টিগ্রেটেড এইচএটি সিরিজের রোটারি হোল শ্যাফ্ট অ্যাকচুয়েটর

সেরা দাম পান

ভিডিও

জিরো ব্যাকল্যাশ বড় হোল শ্যাফ্ট রোটারি অ্যাকুয়েটর রোবট জয়েন্ট এইচএএমএফ সিরিজ

সেরা দাম পান

ভিডিও

ওডিএম হোল শ্যাফ্ট অ্যাকুয়েটর রোবট আর্ম যৌথ মোটর লেজার কাটিং মেশিনের জন্য

সেরা দাম পান

ভিডিও

হোল শ্যাফ্ট হারমোনিক ড্রাইভ অ্যাকচুয়েটর রোবোটিক আর্ম মোটর এইচএএমএফ সিরিজ

সেরা দাম পান

আমাদের সাথে যোগাযোগ

যোগাযোগ করুন

পণ্যের বর্ণনা

উচ্চ অবস্থানগত নির্ভুলতা সলিড শ্যাফ্ট এইচএএসএফ সিরিজ ফ্ল্যাঞ্জযুক্ত রোটারি অ্যাকুয়েটর

সিরিজ HAS/HAT-			14			17				20					25					32					40
হ্রাস অনুপাত			51	81	101	51	81	101	121	51	81	101	121	161	51	81	101	121	161	51	81	101	121	161	51	81	101	121	161
220VAC	পিক টর্ক	N·m	23	29	34	42	53	66	66	69	91	102	108	113	121	169	194	207	217	250	376	441	436	459	400	641	702	762	800
	নামমাত্র টর্ক	N·m	8.6	13.5	13.5	27	33	49	49	30	48	58	61	61	68.5	107	133	133	133	90	150	190	230	267	150	240	300	360	480
	সর্বাধিক গতি	rpm	118	74	59	98	62	50	41	98	62	50	41	31	94	59	48	40	30	75	47	38	31	24	59	37	30	25	19
	নামমাত্র গতি	rpm	59	37	30	51	32	26	21	51	32	26	21	16	49	31	25	21	16	45	28	23	19	14	39	25	20	17	12
	সর্বাধিক বর্তমান	অস্ত্র	2.09	1.66	1.56	3.68	2.92	2.92	2.44	6.04	5.02	4.51	3.98	3.13	6.9	6.07	5.58	4.97	3.92	11.56	10.95	9.6	8.5	6.72	14.42	14.55	12.78	11.58	9.13
	নামমাত্র বর্তমান	অস্ত্র	0.78	0.77	0.62	2.36	1.82	2.17	1.81	2.63	2.65	2.56	2.25	1.69	3.9	3.84	3.83	3.2	2.4	4.16	4.37	4.44	4.48	3.91	5.41	5.45	5.46	5.47	5.48
	টর্ক ধ্রুবক	N m/Arms	11.02	17.5	21.82	11.42	18.14	22.62	27.1	11.42	18.14	22.62	27.1	36.06	17.54	27.86	34.74	41.62	55.38	21.62	34.34	42.82	51.3	68.26	27.74	44.06	54.94	65.82	87.58
	ধাপ প্রতিরোধের	ওম ((২০°সি)	7.5			6.2				6.2					3.55					2.1					2
	ফেজ ইন্ডাক্ট্যান্স	এমএইচ	11.5			7.7				7.7					10					12					6
	ব্যাক ইএমএফ	Vrms/krpm	25			25				25					40					52.5					65
৪৮ ভিডিসি	পিক টর্ক	N·m	23	29	34	42	53	66	66	69	91	102	108	113	121	169	194	207	217	250	376	411	436	459	280	440	550	660	800
	নামমাত্র টর্ক	N·m	8.6	13.5	13.5	32	33	49	49	39	58	61	61	61	64	100	125	133	133	90	145	180	215	267	140	230	280	340	450
	সর্বাধিক গতি	rpm	98	62	50	86	54	44	36	86	54	44	36	27	59	37	30	25	19	53	33	27	22	17	43	27	22	18	14
	নামমাত্র গতি	rpm	59	37	30	51	32	26	21	51	32	26	21	16	49	31	25	21	16	45	28	23	19	14	31	20	16	13	10
	সর্বাধিক বর্তমান	অস্ত্র	5.12	4.07	3.83	9.36	7.44	7.43	6.2	15.37	12.77	11.48	10.14	7.98	26.96	23.71	21.83	19.44	15.32	47.13	44.63	39.13	34.65	27.41	42.89	42.44	42.54	42.61	38.82
	নামমাত্র বর্তমান	অস্ত্র	1.92	1.89	1.52	7.13	4.63	5.51	4.6	8.69	8.14	6.86	5.73	4.31	14.26	14.03	14.06	12.49	9.39	16.97	17.21	17.14	17.09	15.95	21.45	22.18	21.66	21.95	21.84
	টর্ক ধ্রুবক	N m/Arms	4.49	7.13	8.89	4.49	7.13	8.89	10.65	4.49	7.13	8.89	10.65	14.17	4.49	7.13	8.89	10.65	14.17	5.3	8.42	10.5	12.58	16.74	6.53	10.37	12.93	15.49	20.61
	ধাপ প্রতিরোধের	ওম ((২০°সি)	0.85			0.4				0.4					0.13					0.2					0.074
	ফেজ ইন্ডাক্ট্যান্স	এমএইচ	1			0.9				0.9					0.36					0.4					0.3
	ব্যাক ইএমএফ	Vrms/krpm	6.5			7.7				7.7					10.5					12.57					15
পরম এনকোডার	এনকোডার প্রকার		নিখুঁত এনকোডার
	রেজোলিউশন (একক মোটর ঘূর্ণন)	বিট	23২৪ বিট
	মোটর মাল্টি টার্ন কাউন্টার	বিট	16
একমুখী অবস্থানগত নির্ভুলতা		আর্ক সেক	≤ ৯০	≤ ৮০	≤ ৭০	≤75	≤75	≤৫০	≤৫০	≤75	≤75	≤ ৬০	≤৫০	≤৫০	≤ ৭০	≤ ৬০	≤ ৬০	≤৫০	≤৫০	≤ ৬৫	≤ ৬০	≤৫৫	≤45	≤45	≤ ৬০	≤ ৬০	≤৫০	≤45	≤45
পজিশনিং নির্ভুলতার পুনরাবৃত্তিযোগ্যতা		আর্ক সেক	≤15	≤10	≤10	≤15	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10
উল্টাপাল্টা শক্ততা		x104 N·m /rad	8			15				24					38					95					175
টর্শনাল স্টিফাইড		x104 N·m /rad	0.46	0.6		1.07	1.3			1.8	2.3				3.4	4.6				7.6	9.9				14	18.6
ইনার্টিয়া মোমন্ট	ব্রেক ছাড়াই	কেজি* মি2	3.6*10^-5			7.৯৬*১০^-৫				8.8*10^-5					2.১*১০^-৪					8.৩*১০^-৪					1.64*10^-3
ইনার্টিয়া মোমন্ট	ব্রেক সহ	কেজি* মি2	3.7*10^-5			9.12*10^-5				9.17*10^-5					2.২*১০^-৪					1.04*10^-3					2.05*10^-3
ভর	ব্রেক ছাড়াই	কেজি	1.66			2.2				2.4					3.6					7.4					10.7
ভর	ব্রেক সহ	কেজি	2			2.8				2.96					4.2					8.7					12
মোটর মেরু সংখ্যা		পোল	16
পরিবেশগত অবস্থা			অপারেটিং তাপমাত্রাঃ 0~40°C সংরক্ষণের তাপমাত্রাঃ -20 ~ 60°C অপারেটিং আর্দ্রতা / স্টোরেজ আর্দ্রতাঃ 20 ~ 80%RH (কোনও কনডেনসেশন নেই) কম্পন প্রতিরোধঃ 24.5m/s2 (ফ্রিকোয়েন্সিঃ 10~400Hz) ধুলো বা ধাতব গুঁড়া, ক্ষয়কারী গ্যাস, জ্বলনযোগ্য গ্যাস, তেল কুয়াশা এবং অন্যান্য অভ্যন্তরীণ ব্যবহারের জন্য কোন, সরাসরি সূর্যালোক এড়ান ১০০০ মিটারের নিচে
মোটর বিচ্ছিন্নতা			আইসোলেশন প্রতিরোধঃ 100MΩ ((DC500V) এর বেশি
			ডিলেক্ট্রিক শক্তিঃ AC1500V/ 1 মিনিট
			আইসোলেশন ক্লাসঃ F
সুরক্ষার মাত্রা			সম্পূর্ণরূপে বন্ধ স্ব-শীতল প্রকার (IP65)
