উৎপত্তি স্থল:
জিয়াংসু, চীন
পরিচিতিমুলক নাম:
Giant Precision
সাক্ষ্যদান:
ISO9001
মডেল নম্বার:
আরভি - এন

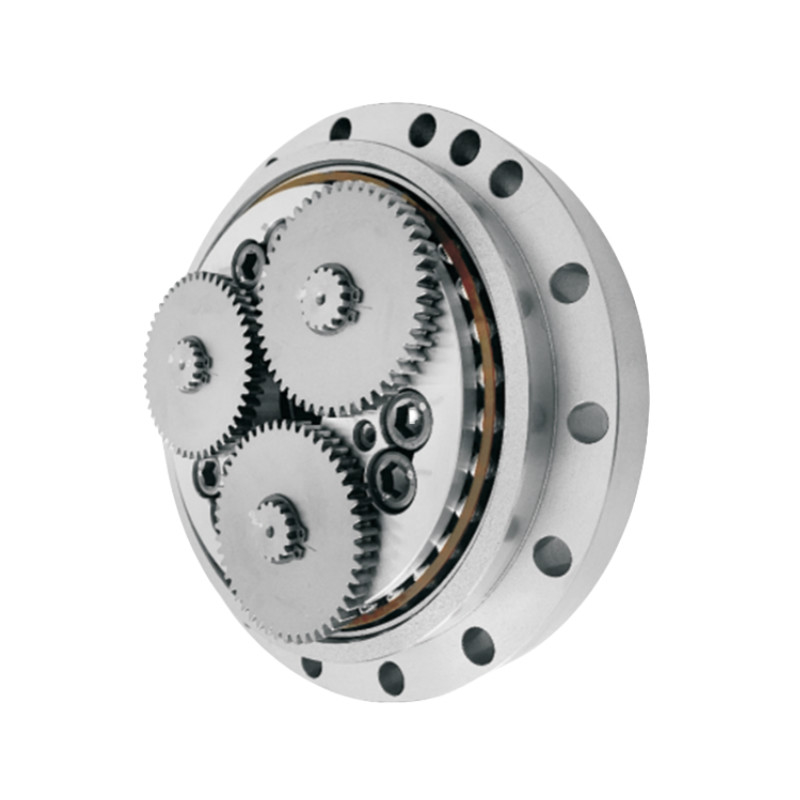

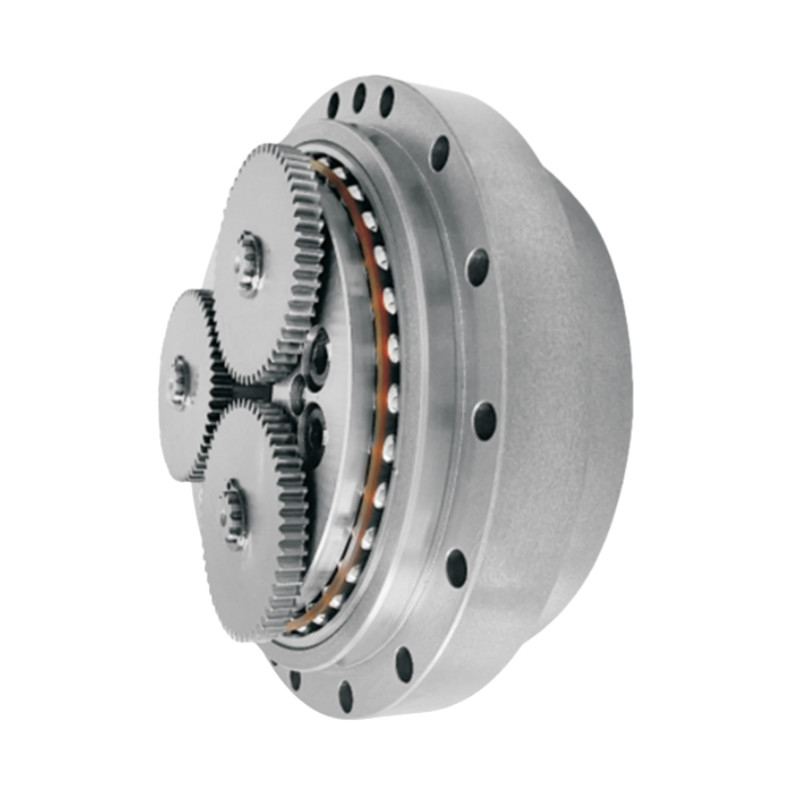

RV-N সিরিজ কম্প্যাক্ট এবং হালকা RV হ্রাস গিয়ার হিসাবে পরিচিত হয়, এটা উচ্চ নির্ভুলতা, অনমনীয়তা, টর্ক, লোড সমর্থন বজায় রাখে।
মূল বৈশিষ্ট্য
এসপিইসিফিকেশনs
আরভি-এন সিরিজের পরামিতি টেবিল
মডেল | স্ট্যান্ডার্ড অনুপাত | নামমাত্র টর্ক | নামমাত্র আউটপুট গতি | ডিজাইন লাইফ | অনুমোদিত ত্বরণ/ কমিয়ে দেওয়ার টর্ক |
ক্ষণস্থায়ী সর্বোচ্চ অনুমোদিত টর্ক |
প্রতিক্রিয়া | গতি হারিয়েছে | অনুমোদিত বন্ডিং টর্ক | ক্ষণস্থায়ী সর্বোচ্চ অনুমোদিত বাঁকানো টর্ক |
অনুমোদিত রেডিয়াল লোড | ওজন |
(এনএম) | (রপিএম) | (ঘ) | (এনএম) | (এনএম) | (arc.min) | (arc.min) | (এনএম) | (এনএম) | (এন) | (কেজি) | ||
BX25N | 41 | 245 | 15 | 6000 | 612 | 1225 | 1 | 1 | 784 | 1568 | 6975 | 3.8 |
81 | ||||||||||||
107.66 | ||||||||||||
126 | ||||||||||||
137 | ||||||||||||
164.07 | ||||||||||||
BX42N | 41 | 412 | 15 | 6000 | 1029 | 2058 | 1660 | 3320 | 12662 | 6.3 | ||
81 | ||||||||||||
105 | ||||||||||||
126 | ||||||||||||
141 | ||||||||||||
164.07 | ||||||||||||
BX80N | 41 | 784 | 15 | 6000 | 1960 | 3920 | 2150 | 4300 | 14163 | 9.3 | ||
81 | ||||||||||||
101 | ||||||||||||
129 | ||||||||||||
141 | ||||||||||||
171 | ||||||||||||
BX125N | 41 | 1225 | 15 | 6000 | 3062 | 6125 | 3430 | 6860 | 19804 | 13.9 | ||
81 | ||||||||||||
102.17 | ||||||||||||
121 | ||||||||||||
145.61 | ||||||||||||
161 | ||||||||||||
179.18 | ||||||||||||
BX160N | 41 | 1600 | 15 | 6000 | 4000 | 8000 | 4000 | 8000 | 20619 | 22.1 | ||
81 | ||||||||||||
102.81 | ||||||||||||
125.21 | ||||||||||||
156 | ||||||||||||
201 | ||||||||||||
BX500N | 81 | 4900 | 15 | 6000 | 12250 | 24500 | 11000 | 22000 | 40486 | 57.2 | ||
105 | ||||||||||||
123 | ||||||||||||
144 | ||||||||||||
159 | ||||||||||||
192.75 |
মূল বৈশিষ্ট্য
আরভি - এন সিরিজের কমপ্যাক্ট আরভি রিডাকশন গিয়ারগুলির মূল বৈশিষ্ট্য | |||
পণ্য | হোল শ্যাফ্ট আরভি রিডাক্টর | ||
উপাদান
|
ইস্পাত, অ্যালুমিনিয়াম | ||
টর্শনাল রিবিডিটি
|
৪২১ থেকে ২৪৫০০ এনএম/আর্ক.মিনিট। | ||
নামমাত্র আউটপুট গতি | 15 r/min | ||
প্রতিক্রিয়া
|
ম্যাক্স. ১ আর্ক.মিনিট। |
||
ক্ষণস্থায়ী সর্বোচ্চ অনুমোদিত টর্ক
|
১২২৫ থেকে ২৪৫০০ এনএম | ||
মডেল
|
BX25N, BX42N, BX80N, BX100, BX125N, BX160N, BX500N |
||
ওজন
|
3.৮ থেকে ৫৭.২ কেজি | ||
ডিজাইন লাইফ | ৬০০০ ঘন্টা | ||
গ্যারান্টি | ১ বছর |
প্রয়োগ
