উৎপত্তি স্থল:
জিয়াংসু, চীন
পরিচিতিমুলক নাম:
Giant Precision
সাক্ষ্যদান:
ISO9001
মডেল নম্বার:
আরভি-ই
আরভি - ই সিরিজটি সলিড শ্যাফ্ট আরভি রিডাক্টর হিসাবে পরিচিত, এই নির্ভুলতা হ্রাস গিয়ারটির দুর্দান্ত নির্ভুলতা, অনমনীয়তা, টর্ক এবং লোড সাপ সক্ষমতা রয়েছে।
মূল বৈশিষ্ট্য
এসপিইসিফিকেশনs
![]() |
স্পেসিফিকেশন | আউটপুট টর্ক kgf-m ((Nm) |
20 | ১৭ ((১৬৭) | |
40 | ৪২ ((৪১২) | |
80 | ৮০ ((৭৮৪) | |
110 | ১০৭৮ | |
160 | ১৬০ ((১৫৬৮) | |
320 | 320(3136) | |
450 | ৪৫০ ((৪৪১০) |
আরভি-ই সিরিজের পরামিতি টেবিল
মডেল | টর্শনাল রিবিডিটি | মাত্রা ((মিমি) | নামমাত্র টর্ক (T0) |
নামমাত্র আউটপুট গতি (এন০) |
টর্শনাল স্টিফাইড | গতি হারিয়েছে | প্রতিক্রিয়া | অনুমোদিত বন্ডিং টর্ক (এনএম) |
অনুমোদিত থ্রাস্ট লোড (এন) |
ওজন (কেজি) |
||
Nm/arc.min. | a | b | Nm/arc.min. | arc.min | ঘূর্ণন গতি নির্ধারণ (এনএম) |
আর্ক.মিনিট। | ||||||
BX20E | 372 | 20.1 | 113.3 | ১৬৭ এনএম | 15 r/min | 49 | MAX1 | ±৫।00 | MAX1 | 882 | 3920 | 4.7 |
BX40E | 931 | 29.6 | 143.7 | ৪১২ এনএম | 108 | ±১২3 | 1666 | 5194 | 9.3 | |||
BX80E | 1176 | 33.4 | 166 | ৭৮৪এনএম | 196 | ±২৩।5 | 2156 | 7840 | 13.1 | |||
BX110E | 1470 | 32.2 | 176.6 | ১০৭৮ এনএম | 294 | ±৩২3 | 2940 | 10780 | 17.4 | |||
BX160E | 2940 | 47.8 | 210.9 | ১৫৬৮এনএম | 392 | ±৪৭0 | 3920 | 14700 | 26.4 | |||
BX320E BX320E3 |
4900 | 56.4 | 251.4 | ৩১৩৬ এনএম | 980 | ±94.0 | 7056 | 19600 | 44.3 | |||
BX450E | 7448 | 69 | 292.7 | ৪৪১০এনএম | 1176 | ±১৩২0 | 8820 | 24500 | 66.4 |

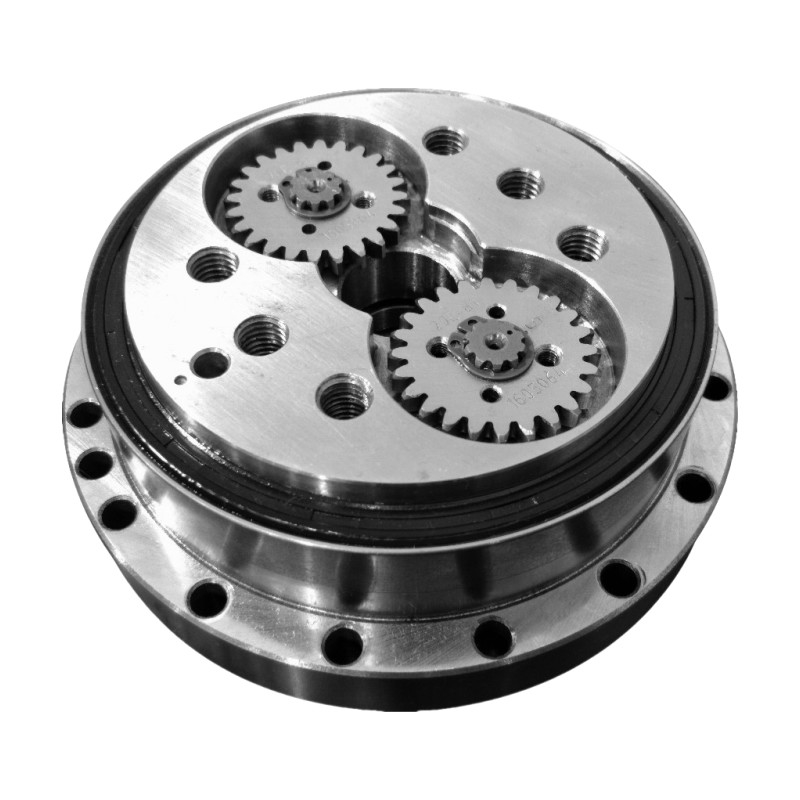

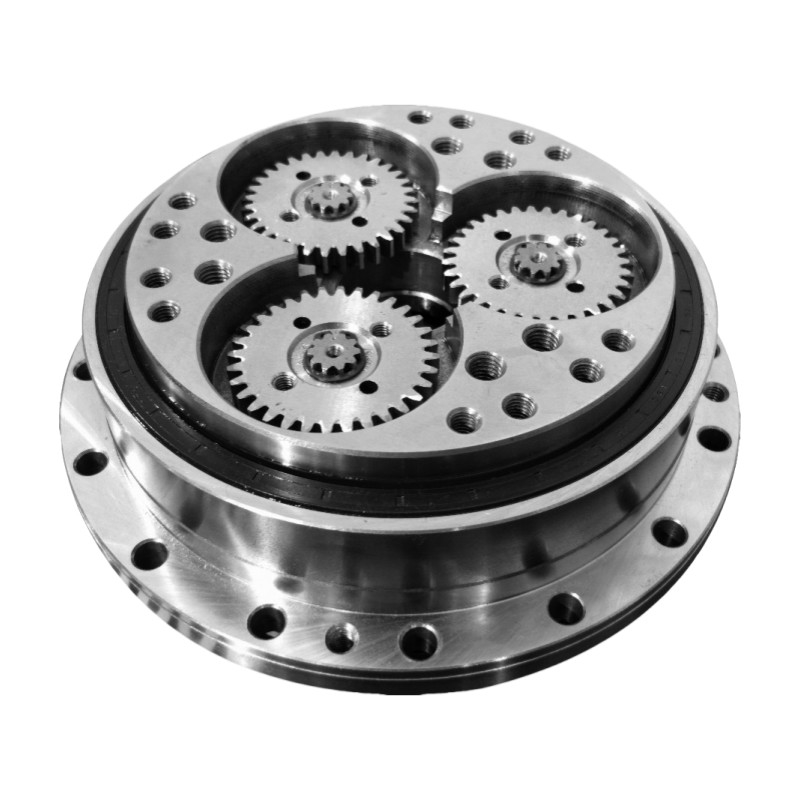

বিস্তারিত ছবি
আরভি - ই সিরিজের সলিড শ্যাফ্ট আরভি রিডাক্টরের মূল বৈশিষ্ট্য | |||
পণ্য | সলিড শ্যাফ্ট আরভি রিডাক্টর | ||
উপাদান
|
ইস্পাত, অ্যালুমিনিয়াম | ||
স্ট্যান্ডার্ড অনুপাত | ৫৭ থেকে ১৬০ | ||
আউটপুট টর্ক | ১৭ থেকে ৪৫০ এনএম | ||
টর্শনাল রিবিডিটি
|
৩৭২ থেকে ৭৪৪৮ এনএম/আর্ক.মিনিট | ||
নামমাত্র টর্ক | ১৬৭ থেকে ৪৪১০ এনএম | ||
প্রতিক্রিয়া
|
ম্যাক্স. ১ আর্ক.মিনিট। |
||
ক্ষণস্থায়ী সর্বোচ্চ অনুমোদিত টর্ক
|
৮৩৩ থেকে ২২০৫০ এনএম | ||
নামমাত্র আউটপুট গতি
|
15 r/min | ||
মডেল
|
BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E |
||
ওজন
|
4.৭ থেকে ৬৬.৪ কেজি | ||
ডিজাইন লাইফ | ৬০০০ ঘন্টা | ||
গ্যারান্টি | ১ বছর |
প্রয়োগ
