সম্পূর্ণরূপে সিলড সিএনসি হারমোনিক ড্রাইভ লেয়ারিং টেনশন ওয়েভ রিডিউসার গিয়ার

সম্পূর্ণরূপে সিলড সিএনসি হারমোনিক ড্রাইভ লেয়ারিং টেনশন ওয়েভ রিডিউসার গিয়ার

Name: সম্পূর্ণরূপে সিলড সিএনসি হারমোনিক ড্রাইভ লেয়ারিং টেনশন ওয়েভ রিডিউসার গিয়ার
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: 14/17/20/25/32/40
Availability: InStock

সম্পূর্ণ সিলড সিএনসি হারমোনিক ড্রাইভ

সিএনসি হারমোনিক ড্রাইভ গিয়ার

হারমোনিক লেয়ার রিডাক্টর

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

14/17/20/25/32/40

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

সম্পূর্ণরূপে সিলড সিএনসি হারমোনিক ড্রাইভ লেয়ারিং টেনশন ওয়েভ রিডিউসার গিয়ার

পণ্যের বিবরণ

পণ্য:

LHG - IV সিরিজ হারমোনিক গিয়ারস

উপাদান:

ইস্পাত, অ্যালুমিনিয়াম, পলিউরেথেন, লেয়ার এবং সিলিং, লুব্রিকেন্টস

হ্রাসকৃত অনুপাত:

50, 80, 100, 120, 160

নেতিবাচক প্রতিক্রিয়া:

≤20 আর্ক সেকেন্ড

গড় ইনপুট গতি:

3500 r/মিনিট

সর্বোচ্চ ইনপুট গতি:

8500 r/min

জীবন নকশা:

15000 ঘন্টা

মডেল:

14, 17, 20, 25, 32, 40

ওজন:

0.৬৬ থেকে ৭ কেজি

রঙ:

স্লিভার

গ্যারান্টি:

১ বছর

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

১টি সেট

মূল্য

To Be Negotiated

প্যাকেজিং বিবরণ

কার্টন বাক্স

ডেলিভারি সময়

3-4 সপ্তাহ

পরিশোধের শর্ত

টি/টি

যোগানের ক্ষমতা

প্রতি মাসে 20000 সেট

সম্পর্কিত পণ্য

হালকা ওজন ২.৪৭ কেজি মডেল ৩২ টেনশন ওয়েভ রিডিউসার লো ব্যাকল্যাশ হারমোনিক গিয়ার ইউনিট

সেরা দাম পান

নিম্ন প্রতিক্রিয়া এবং উচ্চ দক্ষতা মডেল 25 টেনশন ওয়েভ রিডিউসার অতি হালকা হারমোনিক গিয়ার ইউনিট

সেরা দাম পান

উচ্চ হ্রাস অনুপাত LSN সিরিজ মডেল 20 স্ট্রেন ওয়েভ রিডাক্টর 0.73kg হালকা ওজন গিয়ার ইউনিট

সেরা দাম পান

কমপ্যাক্ট এবং হালকা ডিজাইন এলএসএন সিরিজ স্ট্রেন ওয়েভ রিডিউসার মডেল 14 গিয়ার ইউনিট

সেরা দাম পান

আমাদের সাথে যোগাযোগ

যোগাযোগ করুন

পণ্যের বর্ণনা

সম্পূর্ণরূপে সিলড উচ্চ টর্শনাল স্টিফিনিটি স্ট্রেন ওয়েভ রিডিউসার

পণ্যের বর্ণনা

এলএইচজি-আইভি সম্পূর্ণ সিলড স্ট্রাকচার উচ্চতর টর্ক হারমোনিক রিডাক্টর হিসাবে পরিচিত। এটি বিভিন্ন ইনপুট ফর্মের জন্য উপযুক্ত এবং ইনস্টল করা সহজ।

এলএইচজি-৪ সিরিজের বহনক্ষম টর্ক স্ট্যান্ডার্ড এলএইচটি সিরিজের তুলনায় ৩০% বেশি। এর নমনীয় চাকাটি একটি খালি ফ্ল্যাঞ্জযুক্ত সিলিন্ডারিক কাঠামো গ্রহণ করে,এবং তরঙ্গ জেনারেটর ক্যাম একটি ইনপুট খাদ সঙ্গে আসে, এবং বিশেষ করে ইনপুট প্রান্তে ছাতা গিয়ার বা সিঙ্ক্রোনিক বেল্ট ড্রাইভ ইনস্টল করার প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।

মূল বৈশিষ্ট্য

উচ্চ বাঁকানো অনমনীয়তা
নিম্ন শূন্য প্রতিক্রিয়া
উচ্চ টর্ক ক্ষমতা
উচ্চ অবস্থান সঠিকতা
১ বছরের গ্যারান্টি

এলএইচজি-৪ সিরিজের নামমাত্র পরামিতি টেবিল

মডেল	হ্রাস অনুপাত	ইনপুট 2000r/min এ নামমাত্র টর্ক		স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক		গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান		অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক		সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি ((গ্রীস)	অনুমোদিত গড় ইনপুট ঘূর্ণন গতি ((গ্রীস)	প্রতিক্রিয়া	ওজন	ডিজাইন লাইফ
		ইনপুট 2000r/min এ নামমাত্র টর্ক		স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক		গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান		অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক		সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি ((গ্রীস)	অনুমোদিত গড় ইনপুট ঘূর্ণন গতি ((গ্রীস)	প্রতিক্রিয়া	ওজন	ডিজাইন লাইফ
		Nm	কেজিএফএম	Nm	কেজিএফএম	Nm	কেজিএফএম	Nm	কেজিএফএম	r/min	r/min	আর্ক সেক	কেজি	ঘন্টা
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	≤20	0.66	10000
	80	10	1	30	3.1	14	1.4	61	6.2					15000
	100	10	1	36	3.7	14	1.4	70	7.2					15000
	120	10	1	36	3.7	14	1.4	70	7.2					15000
17	50	21	2.1	44	4.5	34	3.4	91	9	7300	3500	≤20	0.9	10000
	80	29	2.9	56	5.7	35	3.6	113	12					15000
	100	31	3.2	70	7.2	51	5.2	143	15					15000
	120	31	3.2	70	7.2	51	5.2	112	11					15000
20	50	33	3.3	73	7.4	44	4.5	127	13	6500	3500	≤20	1.29	10000
	80	44	4.5	96	9.8	61	6.2	165	17					15000
	100	52	5.3	107	10.9	64	6.5	191	20					15000
	120	52	5.3	113	11.5	64	6.5	191	20					15000
	160	52	5.3	120	12.2	64	6.5	191	20					15000
25	50	51	5.2	127	13	72	7.3	242	25	5600	3500	≤20	1.99	10000
	80	82	8.4	178	18	113	12	332	34					15000
	100	87	8.9	204	21	140	14	369	38					15000
	120	87	8.9	217	22	140	14	395	40					15000
32	50	99	10	281	29	140	14	497	51	4800	3500	≤20	4.00	10000
	80	153	16	395	40	217	22	738	75					15000
	100	178	18	433	44	281	29	841	86					15000
	120	178	18	459	47	281	29	892	91					15000
40	50	178	18	523	53	255	26	892	91	4000	3000	≤20	7.00	10000
	80	268	27	675	69	369	38	1270	130					15000
	100	345	35	738	75	484	49	1400	143					15000
	120	382	39	802	82	586	60	1530	156					15000

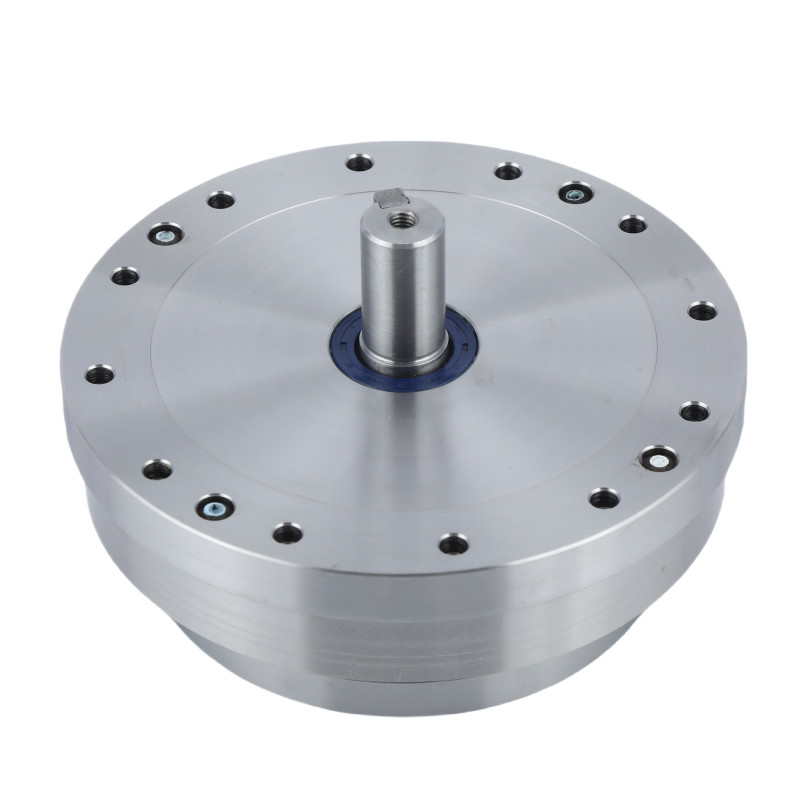

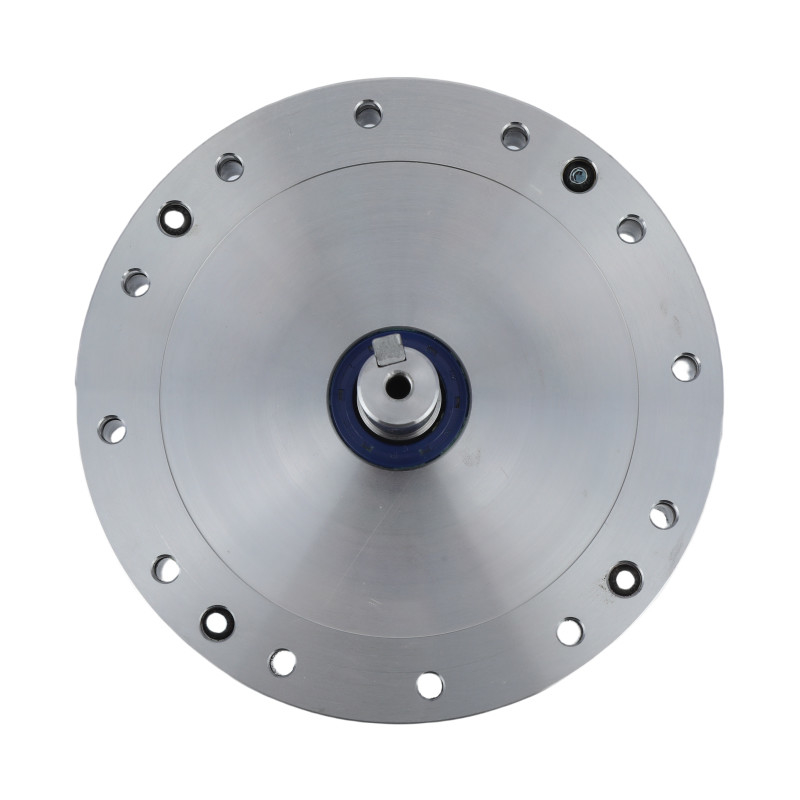

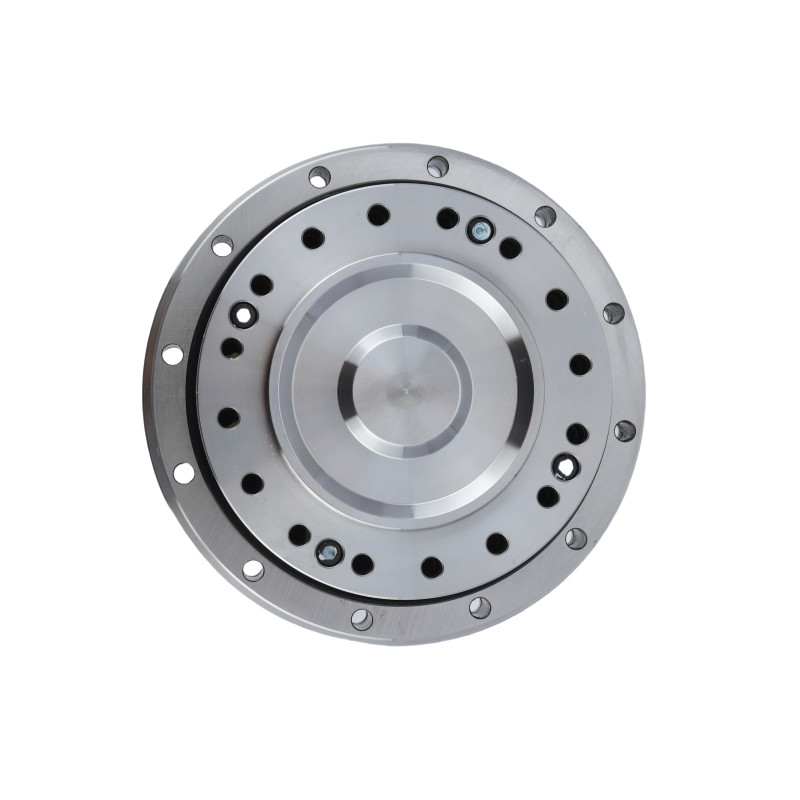

বিস্তারিত ছবি

এলএইচজি - চতুর্থ সিরিজের টেনশন ওয়েভ রিডিউসার এর মূল বৈশিষ্ট্য
পণ্য	এলএইচজি-৪ সিরিজের হারমোনিক রিডাক্টর
উপাদান	ইস্পাত, অ্যালুমিনিয়াম, পলিউরেথেন, লেয়ার এবং সিলিং, লুব্রিকেন্টস
হ্রাস অনুপাত	50১ থেকে ১৬০ঃ1
প্রতিক্রিয়া	২০ আর্ক সেকেন্ডের কম
গড় ইনপুট গতি	৩৫০০ ঘন্টা/মিনিট
সর্বাধিক ইনপুট গতি	8500 r/min
ডিজাইন লাইফ	১৫০০০ ঘন্টা
মডেল	14, ১৭, ২০, ২৫, ৩২, ৪০
কাঠামো	পুরোপুরি বন্ধ
ওজন	0.৭ থেকে ৭.২ কেজি
গ্যারান্টি	১ বছর

অ্যাপ্লিকেশন


সেমিকন্ডাক্টর	উৎপাদন ব্যবস্থা	চিকিৎসা সরঞ্জাম

পিডিএফ অঙ্কন ডাউনলোড

LHG-14-XX-U-IV-Keyway.pdf LHG-14-XX-U-IV-No keyway.pdf

LHG-17-XX-U-IV-Keyway.pdf LHG-17-XX-U-IV-No keyway.pdf

LHG-20-XX-U-IV.pdf LHG-25-XX-U-IV.pdf LHG-32-XX-U-IV.pdf LHG-40-XX-U-IV.pdf
