বাড়ি > পণ্য > হারমোনিক ড্রাইভ >
উচ্চ টর্চ স্ট্রেন ওয়েভ ড্রাইভ রিডাক্টর হারমোনিক গিয়ারবক্স সম্পূর্ণরূপে সিল করা

উচ্চ টর্চ স্ট্রেন ওয়েভ ড্রাইভ রিডাক্টর হারমোনিক গিয়ারবক্স সম্পূর্ণরূপে সিল করা

সম্পূর্ণভাবে সিলড স্ট্রেন ওয়েভ ড্রাইভ

টেনশন ওয়েভ ড্রাইভ হারমোনিক গিয়ারবক্স

টেনশন ওয়েভ রিডিউসার হারমোনিক গিয়ারবক্স

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

14/17/20/20/25/32/40

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
পণ্য:
এলএইচজি-৩ সিরিজের স্টেইন ওয়েভ রিডিউসার
উপাদান:
ইস্পাত, অ্যালুমিনিয়াম, পলিউরেথেন, লেয়ার এবং সিলিং, লুব্রিকেন্টস
হ্রাসকৃত অনুপাত:
50১ থেকে ১৬০ঃ1
নেতিবাচক প্রতিক্রিয়া:
≤20 আর্ক সেকেন্ড
গড় ইনপুট গতি:
3500 r/মিনিট
সর্বোচ্চ ইনপুট গতি:
8500 r/min
জীবন নকশা:
15000 ঘন্টা
মডেল:
14, 17, 20, 25, 32, 40
ওজন:
0.৭ থেকে ৭.২ কেজি
কাঠামো:
সম্পূর্ণরূপে সিল করা
গ্যারান্টি:
১ বছর
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

হাই টর্চ হারমোনিক গিয়ারবক্স সম্পূর্ণরূপে সিল করা


পণ্যের বর্ণনা

এলএইচজি - III হল একটি উচ্চ-টর্ক টর্চ ওয়েভ রিডাক্টর যা স্ট্যান্ডার্ড এলএইচটি সিরিজের তুলনায় 30% বেশি টর্ক বহন ক্ষমতা সহ, উচ্চতর অ্যাপ্লিকেশনগুলিতে উচ্চতর পারফরম্যান্স নিশ্চিত করে।

ফ্লেক্সস্প্লাইন একটি ফাঁকা ফ্ল্যাঞ্জযুক্ত স্ট্যান্ডার্ড সিলিন্ডার কাঠামো। তরঙ্গ জেনারেটর ক্যামের মাঝখানে একটি বড় ব্যাসের ফাঁকা শ্যাফ্ট গর্ত রয়েছে।

৪৩% পরিষেবা জীবন বাড়ানোর সাথে, এলএইচজি - III সিরিজ উন্নত নির্ভরযোগ্যতা এবং দীর্ঘায়ু প্রদান করে, ডাউনটাইম এবং রক্ষণাবেক্ষণ ব্যয়কে হ্রাস করে।

মূল বৈশিষ্ট্য

  • উচ্চ বাঁকানো অনমনীয়তা
  • বড় গহ্বর থ্রু হোল
  • শূন্য প্রতিক্রিয়া
  • উচ্চ টর্ক ক্ষমতা
  • কম্প্যাক্ট এবং সহজ নকশা
  • শ্যাফ্ট ইনপুট ইউনিট উপলব্ধ
  • উচ্চ অবস্থান সঠিকতা

LHG - III সিরিজের নামমাত্র পরামিতি টেবিল

মডেল হ্রাস অনুপাত ইনপুট 2000r/min এ নামমাত্র টর্ক স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি
(গ্রীস)
অনুমোদিত গড় ইনপুট ঘূর্ণন গতি
(গ্রীস)
প্রতিক্রিয়া ওজন ডিজাইন লাইফ
Nm কেজিএফএম Nm কেজিএফএম Nm কেজিএফএম Nm কেজিএফএম r/min r/min আর্ক সেক কেজি ঘন্টা
14 50 7 0.7 23 2.3 9 0.9 46 4.7 8500 3500 ≤20 0.7 15000
80 10 1 30 3.1 14 1.4 61 6.2
100 10 1 36 3.7 14 1.4 70 7.2
120 10 1 36 3.7 14 1.4 70 7.2
17 50 21 2.1 44 4.5 34 3.4 91 9 7300 3500 ≤20 0.99 15000
80 29 2.9 56 5.7 35 3.6 113 12
100 31 3.2 70 7.2 51 5.2 143 15
120 31 3.2 70 7.2 51 5.2 112 11
20 50 33 3.3 73 7.4 44 4.5 127 13 6500 3500 ≤20 1.32 15000
80 44 4.5 96 9.8 61 6.2 165 17
100 52 5.3 107 10.9 64 6.5 191 20
120 52 5.3 113 11.5 64 6.5 191 20
160 52 5.3 120 12.2 64 6.5 191 20
25 50 51 5.2 127 13 72 7.3 242 25 5600 3500 ≤20 2.02 15000
80 82 8.4 178 18 113 12 332 34
100 87 8.9 204 21 140 14 369 38
120 87 8.9 217 22 140 14 395 40
32 50 99 10 281 29 140 14 497 51 4800 3500 ≤20 4.2 15000
80 153 16 395 40 217 22 738 75
100 178 18 433 44 281 29 841 86
120 178 18 459 47 281 29 892 91
40 50 178 18 523 53 255 26 892 91 4000 3000 ≤20 7.2 15000
80 268 27 675 69 369 38 1270 130
100 345 35 738 75 484 49 1400 143
120 382 39 802 82 586 60 1530 156

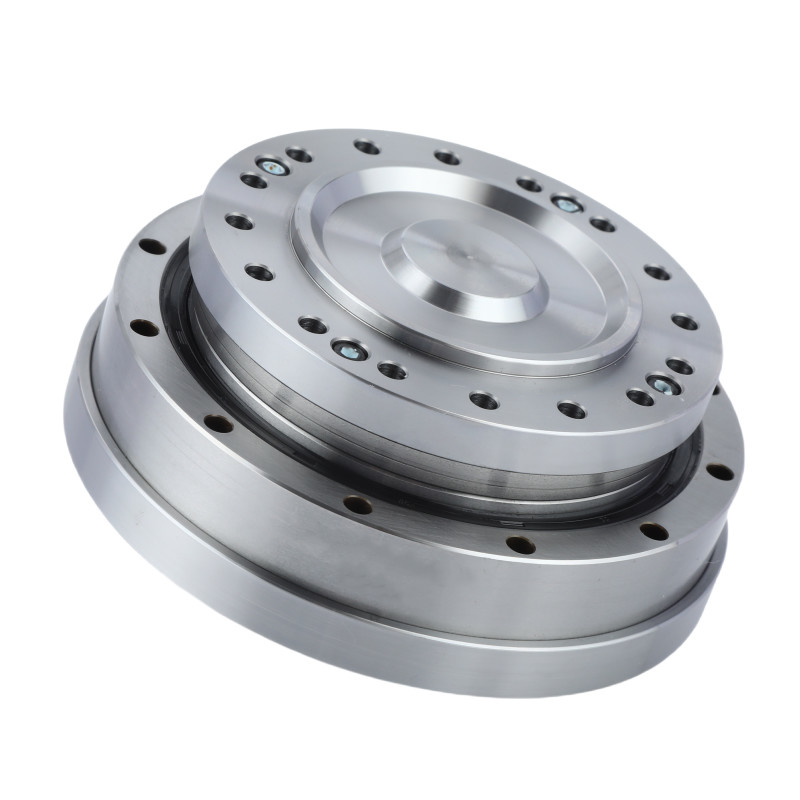

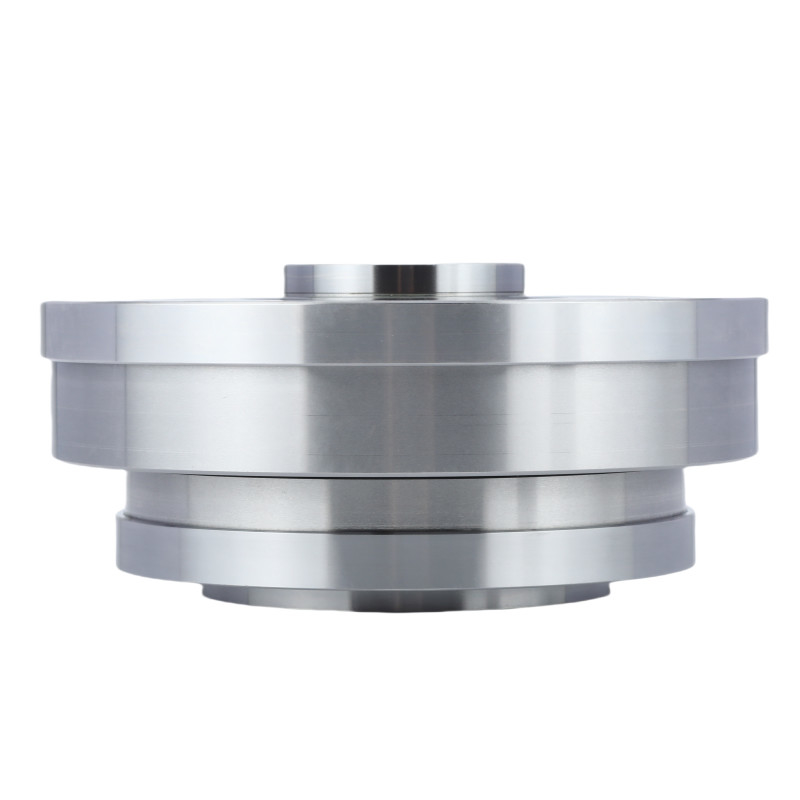

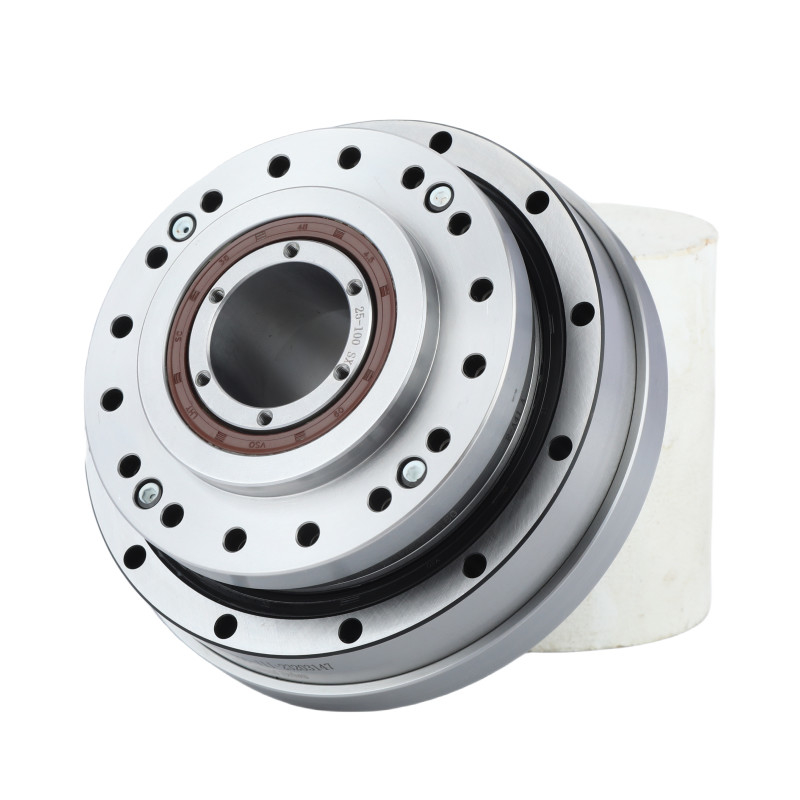

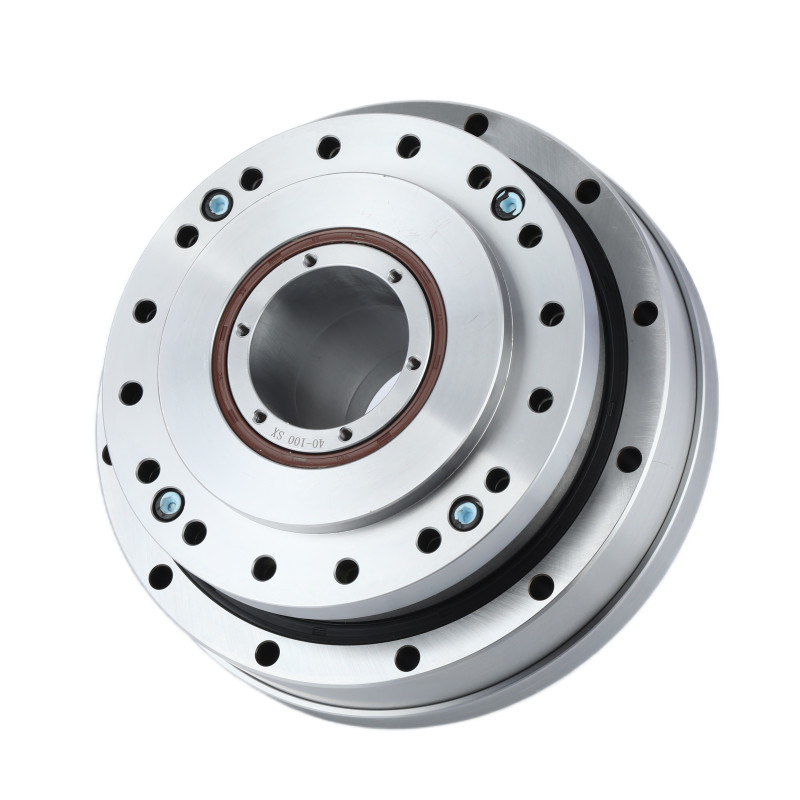

বিস্তারিত ছবি

উচ্চ টর্চ স্ট্রেন ওয়েভ ড্রাইভ রিডাক্টর হারমোনিক গিয়ারবক্স সম্পূর্ণরূপে সিল করা 0

উচ্চ টর্চ স্ট্রেন ওয়েভ ড্রাইভ রিডাক্টর হারমোনিক গিয়ারবক্স সম্পূর্ণরূপে সিল করা 1

উচ্চ টর্চ স্ট্রেন ওয়েভ ড্রাইভ রিডাক্টর হারমোনিক গিয়ারবক্স সম্পূর্ণরূপে সিল করা 2

এলএইচজি-৩ সিরিজের স্টেইন ওয়েভ রিডাক্টরের মূল বৈশিষ্ট্য
পণ্য এলএইচজি-৩ সিরিজের হারমোনিক রিডাক্টর
উপাদান
ইস্পাত, অ্যালুমিনিয়াম, পলিউরেথেন, লেয়ার এবং সিলিং, লুব্রিকেন্টস
হ্রাস অনুপাত
50১ থেকে ১৬০ঃ1
প্রতিক্রিয়া
২০ আর্ক সেকেন্ডের কম
গড় ইনপুট গতি
৩৫০০ ঘন্টা/মিনিট
সর্বাধিক ইনপুট গতি
8500 r/min
ডিজাইন লাইফ
১৫০০০ ঘন্টা
মডেল
14, ১৭, ২০, ২৫, ৩২, ৪০
কাঠামো পুরোপুরি বন্ধ
ওজন
0.৭ থেকে ৭.২ কেজি
গ্যারান্টি ১ বছর

অ্যাপ্লিকেশন

উচ্চ টর্চ স্ট্রেন ওয়েভ ড্রাইভ রিডাক্টর হারমোনিক গিয়ারবক্স সম্পূর্ণরূপে সিল করা 3   উচ্চ টর্চ স্ট্রেন ওয়েভ ড্রাইভ রিডাক্টর হারমোনিক গিয়ারবক্স সম্পূর্ণরূপে সিল করা 4   উচ্চ টর্চ স্ট্রেন ওয়েভ ড্রাইভ রিডাক্টর হারমোনিক গিয়ারবক্স সম্পূর্ণরূপে সিল করা 5
প্যাকিং সিস্টেম সিএনসি মেশিন শিল্প রোবট



পিডিএফ অঙ্কন ডাউনলোড


LHG-14-XX-U-III.pdf     LHG-17-XX-U-III.pdf     LHG-20-XX-U-III.pdf

LHG-25-XX-U-III.pdf     LHG-32-XX-U-III.pdf     LHG-40-XX-U-III.pdf
