উচ্চ নির্ভুলতা টেনশন ওয়েভ জেনারেটর হারমোনিক ড্রাইভ হ্রাসকারী গিয়ার

টেনশন ওয়েভ জেনারেটরের হারমোনিক ড্রাইভ

তরঙ্গ জেনারেটর হারমোনিক ড্রাইভ গিয়ার

হারমোনিক গিয়ার রিডাক্টর

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

14/17/20/20/25/32/40

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

পণ্যের বিবরণ

পণ্য:

LSS - II হারমোনিক গিয়ার ইউনিট

উপাদান:

ইস্পাত, অ্যালুমিনিয়াম, পলিউরেথেন, লেয়ার এবং সিলিং, লুব্রিকেন্টস

হ্রাসকৃত অনুপাত:

50, ৮০, ১০০, ১২০

নেতিবাচক প্রতিক্রিয়া:

≤20 আর্ক সেকেন্ড

গড় ইনপুট গতি:

3500 r/মিনিট

সর্বোচ্চ ইনপুট গতি:

8500 r/min

জীবন নকশা:

15000 ঘন্টা

মডেল:

14, 17, 20, 25, 32, 40

চেহারা:

কাপের আকৃতির

ওজন:

0.51 থেকে 4.6 কেজি

গ্যারান্টি:

১ বছর

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

১টি সেট

মূল্য

To Be Negotiated

প্যাকেজিং বিবরণ

কার্টন বাক্স

ডেলিভারি সময়

3-4 সপ্তাহ

পরিশোধের শর্ত

টি/টি

যোগানের ক্ষমতা

প্রতি মাসে 20000 সেট

সম্পর্কিত পণ্য

হালকা ওজন ২.৪৭ কেজি মডেল ৩২ টেনশন ওয়েভ রিডিউসার লো ব্যাকল্যাশ হারমোনিক গিয়ার ইউনিট

সেরা দাম পান

নিম্ন প্রতিক্রিয়া এবং উচ্চ দক্ষতা মডেল 25 টেনশন ওয়েভ রিডিউসার অতি হালকা হারমোনিক গিয়ার ইউনিট

সেরা দাম পান

উচ্চ হ্রাস অনুপাত LSN সিরিজ মডেল 20 স্ট্রেন ওয়েভ রিডাক্টর 0.73kg হালকা ওজন গিয়ার ইউনিট

সেরা দাম পান

কমপ্যাক্ট এবং হালকা ডিজাইন এলএসএন সিরিজ স্ট্রেন ওয়েভ রিডিউসার মডেল 14 গিয়ার ইউনিট

সেরা দাম পান

আমাদের সাথে যোগাযোগ

যোগাযোগ করুন

পণ্যের বর্ণনা

কাপ আকৃতির উচ্চ নির্ভুলতা এলএসএস - দ্বিতীয় সিরিজ স্ট্রেন ওয়েভ রিডিউসার হারমোনিক গিয়ার

Name: উচ্চ নির্ভুলতা টেনশন ওয়েভ জেনারেটর হারমোনিক ড্রাইভ হ্রাসকারী গিয়ার
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: 14/17/20/20/25/32/40
Availability: InStock

পণ্যের বর্ণনা

এলএসএস - ২ সিরিজের স্টেইন ওয়েভ রিডাক্টর ক্রস স্লাইডার টাইপ ওয়েভ জেনারেটর ব্যবহার করে, ইনপুট শ্যাফ্টটি ওল্ডহ্যাম কাপলিংয়ের মাধ্যমে ওয়েভ জেনারেটরের অভ্যন্তরীণ গর্তের সাথে সংযুক্ত থাকে,হাউজড কম্পোনেন্ট গিয়ার সেট যা একটি সুনির্দিষ্ট ক্রস রোল আউটপুট লেয়ার এবং ফ্ল্যাঞ্জের সাথে মিলিত.

এই হারমোনিক গিয়ার ব্যবহার করা একটি খুব কম্প্যাক্ট, শক্তিশালী এবং ব্যবহার করা সহজ গিয়ারহেড সমাধান।

স্ট্যান্ডার্ড এলএসএস - II কাপ আকারের ফ্লেক্সস্প্লাইন স্ট্রেন ওয়েভ গিয়ারগুলি রোবোটিক্স, অর্ধপরিবাহী উত্পাদন সরঞ্জাম, লেজার সরঞ্জাম, মুদ্রিত সার্কিট উত্পাদন সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহার করা যেতে পারে,চিকিৎসা সরঞ্জাম, টেলিস্কোপ, ধাতু যন্ত্রপাতি, প্যাকেজিং সরঞ্জাম, মহাকাশ এবং অন্যান্য ক্ষেত্রে।

মূল বৈশিষ্ট্য

ব্যবহার করা সহজ
উচ্চ নির্ভুলতা
শূন্য প্রতিক্রিয়া
উচ্চ লোড ক্ষমতা আউটপুট ভারবহন
হ্রাস অনুপাত ৫০ঃ১ থেকে ১৬০:1

এসপিইসিফিকেশনs

এলএসএস-২ সিরিজের নামমাত্র পরামিতি টেবিল

মডেল	হ্রাস অনুপাত	ইনপুট 2000r/min এ নামমাত্র টর্ক		স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক		গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান		অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক		সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি	অনুমোদিত গড় ইনপুট ঘূর্ণন গতি	প্রতিক্রিয়া	ওজন	ডিজাইন লাইফ
		ইনপুট 2000r/min এ নামমাত্র টর্ক		স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক		গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান		অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক		গ্রীস	গ্রীস	প্রতিক্রিয়া	ওজন	ডিজাইন লাইফ
		Nm	কেজিএফএম	Nm	কেজিএফএম	Nm	কেজিএফএম	Nm	কেজিএফএম	r/min	r/min	আর্ক সেক	কেজি	ঘন্টা
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤20	0.51	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
17	50	16	1.6	34	3.5	26	2.6	70	7.1	7300	3500	≤20	0.67	10000
	80	22	2.2	43	4.4	27	2.7	87	8.9					15000
	100	24	2.4	54	5.5	39	4	108	11					15000
	120	24	2.4	54	5.5	39	4	86	8.8					15000
20	50	25	2.5	56	5.7	34	3.5	98	10	6500	3500	≤20	0.96	10000
	80	34	3.5	74	7.5	47	4.8	127	13					15000
	100	40	4.1	82	8.4	49	5	147	15					15000
	120	40	4.1	87	8.9	49	5	147	15					15000
	160	40	4.1	92	9.4	49	5	147	15					15000
25	50	39	4	98	10	55	5.6	186	19	5600	3500	≤20	1.46	10000
	80	63	6.4	137	14	87	8.9	255	26					15000
	100	67	6.8	157	16	108	11	284	29					15000
	120	67	6.8	167	17	108	11	304	31					15000
32	50	76	7.8	216	22	108	11	382	39	4800	3500	≤20	3.11	10000
	80	118	12	304	31	167	17	568	58					15000
	100	137	14	333	34	216	22	647	66					15000
	120	137	14	353	36	216	22	686	70					15000
40	50	137	14	402	41	196	20	686	70	4000	3000	≤20	4.6	10000
	80	206	21	519	53	284	29	980	100					15000
	100	265	27	568	58	372	38	1080	110					15000
	120	294	30	617	63	451	46	1180	120					15000

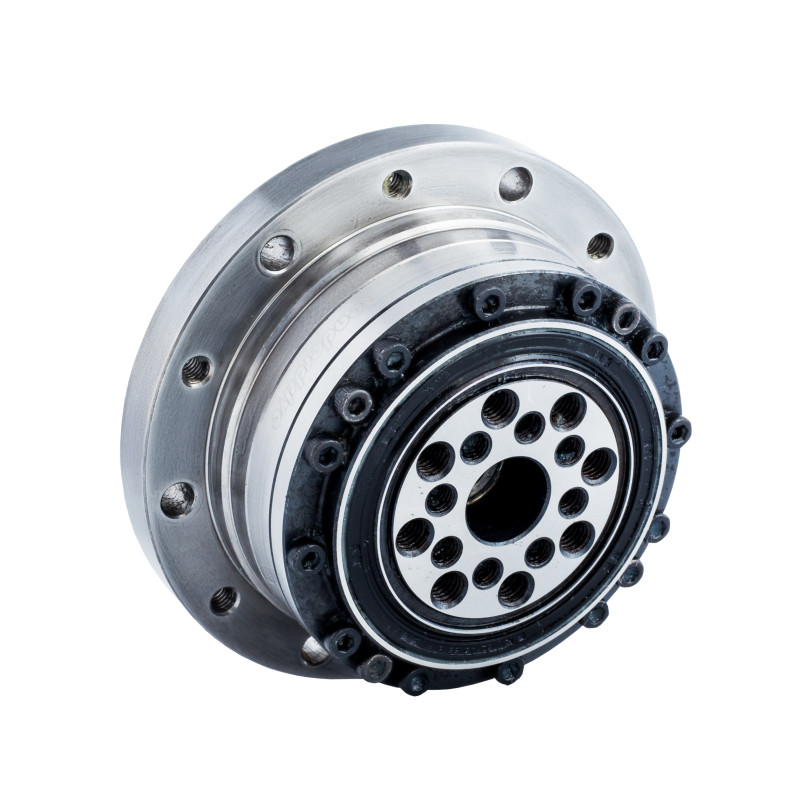

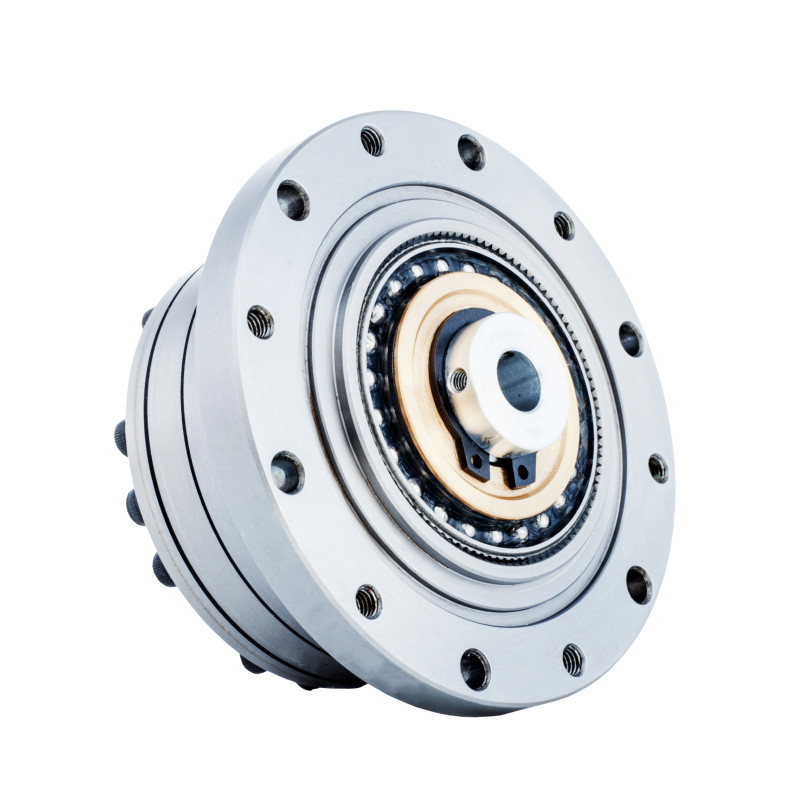

বিস্তারিত ছবি

উচ্চ নির্ভুলতা টেনশন ওয়েভ জেনারেটর হারমোনিক ড্রাইভ হ্রাসকারী গিয়ার 0

এলএসএস-২ সিরিজের হারমোনিক গিয়ার ইউনিটের মূল বৈশিষ্ট্য
পণ্য	এলএসএস-২ কাপ আকৃতির স্ট্রেন ওয়েভ রিডাক্টর
উপাদান	ইস্পাত, অ্যালুমিনিয়াম, পলিউরেথেন, লেয়ার এবং সিলিং, লুব্রিকেন্ট
হ্রাস অনুপাত	50, ৮০, ১০০, ১২০
প্রতিক্রিয়া	২০ আর্ক সেকেন্ডের কম
গড় ইনপুট গতি	৩৫০০ ঘন্টা/মিনিট
সর্বাধিক ইনপুট গতি	8500 r/min
ডিজাইন লাইফ	১৫০০০ ঘন্টা
মডেল	14, ১৭, ২০, ২৫, ৩২, ৪০
ওজন	0.৫১ থেকে ৪.৬ কেজি
গ্যারান্টি	১ বছর

পিডিএফ অঙ্কন ডাউনলোড

LSS-14-XX-U-II.pdf LSS-17-XX-U-II.pdf LSS-20-XX-U-II.pdf

LSS-25-XX-U-II.pdf LSS-32-XX-U-II.pdf
