উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
Giant Precision
সাক্ষ্যদান:
ISO9001
মডেল নম্বার:
মডেল 14/17/20/20/25/32/40
পণ্যের বর্ণনা
এলএসজি - আই সিরিজের স্টেইন ওয়েভ রিডাক্টর বিশেষভাবে উচ্চ টর্ক অ্যাপ্লিকেশনগুলির জন্য বিকাশ করা হয়েছে।
এলএসএস সিরিজের তুলনায়, টর্ক বহন ক্ষমতা 30% ছাড়িয়ে গেছে, এটি উচ্চ লোড ক্ষমতা এবং নির্ভরযোগ্যতার জন্য প্রচেষ্টা করে 43% এরও বেশি বর্ধিত জীবনকালের গর্ব করে।
মূল বৈশিষ্ট্য
এসপিইসিফিকেশনs
এলএসজি-আই সিরিজের নামমাত্র পরামিতি টেবিল
মডেল | হ্রাস অনুপাত | ইনপুট 2000r/min এ নামমাত্র টর্ক | স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক | গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান | অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক | সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি ((গ্রীস) | অনুমোদিত গড় ইনপুট ঘূর্ণন গতি ((গ্রীস) | প্রতিক্রিয়া | ওজন | ডিজাইন লাইফ | ||||
Nm | কেজিএফএম | Nm | কেজিএফএম | Nm | কেজিএফএম | Nm | কেজিএফএম | r/min | r/min | আর্ক সেক | কেজি | ঘন্টা | ||
14 | 50 | 7 | 0.7 | 23 | 2.3 | 9 | 0.9 | 46 | 4.7 | 8500 | 3500 | ₹ ২০ | 0.51 | 10000 |
80 | 10 | 1 | 30 | 3.1 | 14 | 1.4 | ৫৮ [1] | 5.9 [1] | 15000 | |||||
100 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | ৫৮ [1] | 5.9 [1] | 15000 | |||||
120 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | ৫৮ [1] | 5.9 [1] | 15000 | |||||
17 | 50 | 21 | 2.1 | 44 | 4.5 | 34 | 3.4 | 91 | 9 | 7300 | 3500 | ₹ ২০ | 0.67 | 10000 |
80 | 29 | 2.9 | 56 | 5.7 | 35 | 3.6 | ১০৯ [1] | ১১[১] | 15000 | |||||
100 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | ১০৯ [1] | ১১[১] | 15000 | |||||
120 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | ১০৯ [1] | ১১[১] | 15000 | |||||
20 | 50 | 33 | 3.3 | 73 | 7.4 | 44 | 4.5 | 127 | 13 | 6500 | 3500 | ₹ ২০ | 0.96 | 10000 |
80 | 44 | 4.5 | 96 | 9.8 | 61 | 6.2 | 165 | 17 | 15000 | |||||
100 | 52 | 5.3 | 107 | 10.9 | 64 | 6.5 | 191 | 20 | 15000 | |||||
120 | 52 | 5.3 | 113 | 11.5 | 64 | 6.5 | 191 | 20 | 15000 | |||||
160 | 52 | 5.3 | 120 | 12.2 | 64 | 6.5 | 191 | 20 | 15000 | |||||
25 | 50 | 51 | 5.2 | 127 | 13 | 72 | 7.3 | 242 | 25 | 5600 | 3500 | ₹ ২০ | 1.46 | 10000 |
80 | 82 | 8.4 | 178 | 18 | 113 | 12 | 332 | 34 | 15000 | |||||
100 | 87 | 8.9 | 204 | 21 | 140 | 14 | 369 | 38 | 15000 | |||||
120 | 87 | 8.9 | 217 | 22 | 140 | 14 | 395 | 40 | 15000 | |||||
32 | 50 | 99 | 10 | 281 | 29 | 140 | 14 | 497 | 51 | 4800 | 3500 | ₹ ২০ | 3.11 | 10000 |
80 | 153 | 16 | 395 | 40 | 217 | 22 | 738 | 75 | 15000 | |||||
100 | 178 | 18 | 433 | 44 | 281 | 29 | 841 | 86 | 15000 | |||||
120 | 178 | 18 | 459 | 47 | 281 | 29 | 892 | 91 | 15000 | |||||
40 | 50 | 178 | 18 | 523 | 53 | 255 | 26 | 892 | 91 | 4000 | 3000 | ₹ ২০ | 4.6 | 10000 |
80 | 268 | 27 | 675 | 69 | 369 | 38 | 1270 | 130 | 15000 | |||||
100 | 345 | 35 | 738 | 75 | 484 | 49 | 1400 | 143 | 15000 | |||||
120 | 382 | 39 | 802 | 82 | 586 | 60 | ১৫১০ [1] | ১৫৪ [1] | 15000 | |||||
[1]অনুমোদিত সর্বাধিক টর্ক আউটপুট প্রান্তে সংযোগকারী স্ক্রু ড্রাইভিং টর্ক দ্বারা সীমাবদ্ধ |

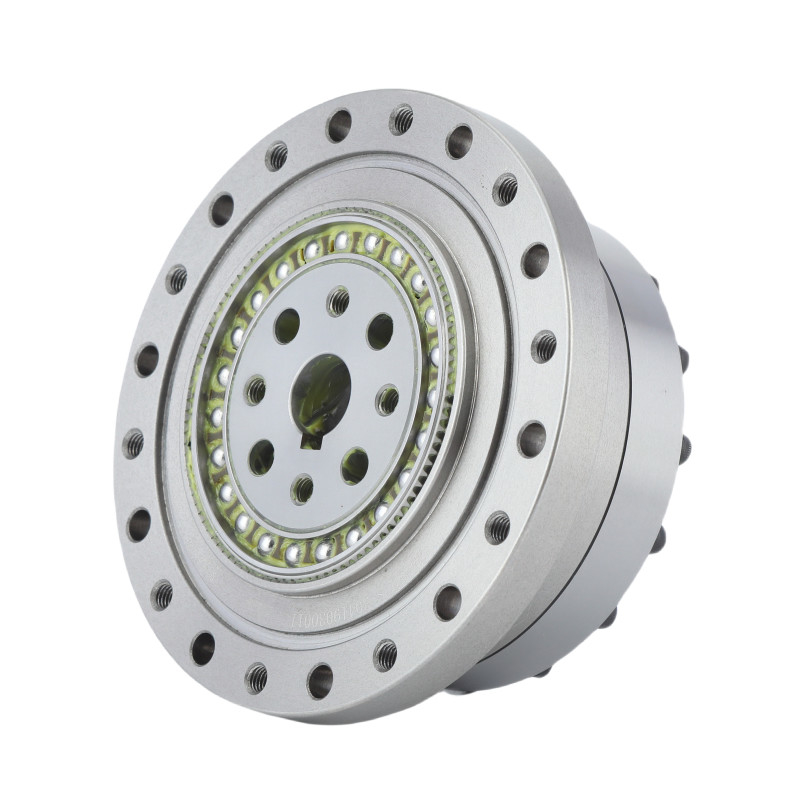

বিস্তারিত ছবি
এর মূল বৈশিষ্ট্যউচ্চতর টর্চ ক্যাপাসিটি LSG - I সিরিজ টেনশন ওয়েভ রিডিউসার | |||
পণ্য | উচ্চতর টর্ক ক্ষমতা প্রসার তরঙ্গ হ্রাসকারী | ||
উপাদান
|
ইস্পাত, অ্যালুমিনিয়াম, পলিউরেথেন, লেয়ার এবং সিলিং, লুব্রিকেন্ট | ||
হ্রাস অনুপাত
|
50, ৮০, ১০০, ১২০ | ||
প্রতিক্রিয়া
|
২০ আর্ক সেকেন্ডের কম | ||
গড় ইনপুট গতি
|
৩৫০০ ঘন্টা/মিনিট | ||
সর্বাধিক ইনপুট গতি
|
8500 r/min | ||
ডিজাইন লাইফ
|
১৫০০০ ঘন্টা | ||
মডেল
|
14, ১৭, ২০, ২৫, ৩২, ৪০ | ||
ওজন
|
0.৫১ থেকে ৪.৬ কেজি | ||
গ্যারান্টি | ১ বছর |
