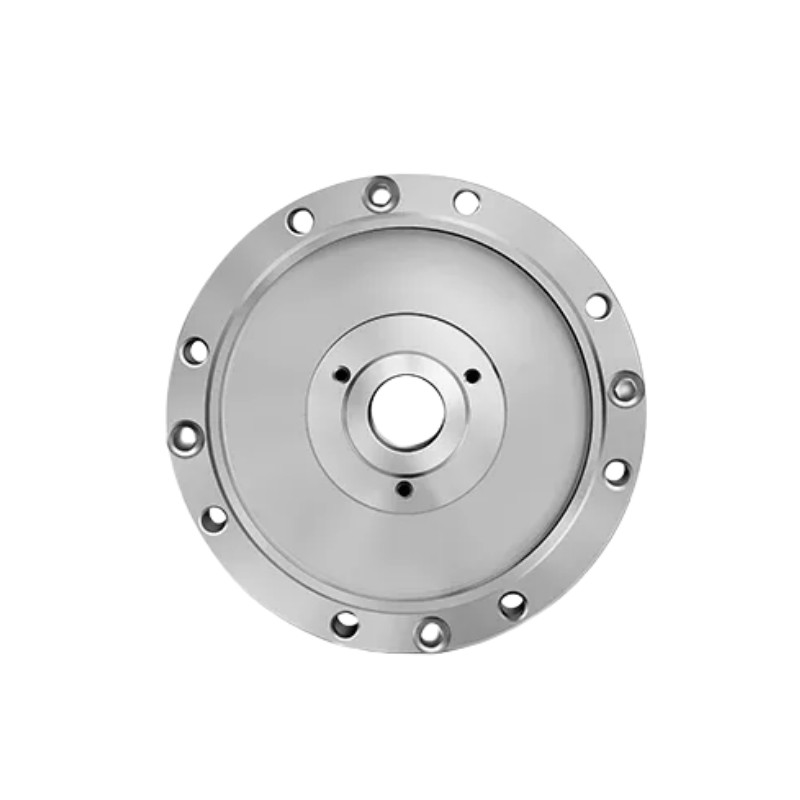

কাস্টম স্ট্রেনওয়েভ হারমোনিক গিয়ার রিডাক্টর গিয়ার ইউনিট উচ্চ পজিশনিং নির্ভুলতা

কাস্টম স্ট্রেনওয়েভ হারমোনিক গিয়ার রিডাক্টর গিয়ার ইউনিট উচ্চ পজিশনিং নির্ভুলতা

কাস্টম হারমোনিক গিয়ার রিডাক্টর

স্ট্রেনওয়েভ হারমোনিক গিয়ার রিডাক্টর

কাস্টম স্ট্রেনওভ গিয়ার

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

14/17/20/20/25/32/40

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
পণ্য:
LHT - II স্ট্রেন ওয়েভ রিডুসার
উপাদান:
ইস্পাত, অ্যালুমিনিয়াম, পলিউরেথেন, লেয়ার এবং সিলিং, লুব্রিকেন্টস
হ্রাসকৃত অনুপাত:
50১ থেকে ১২০ঃ1
নেতিবাচক প্রতিক্রিয়া:
≤20 আর্ক সেকেন্ড
গড় ইনপুট গতি:
3500 r/মিনিট
সর্বোচ্চ ইনপুট গতি:
8500 r/min
জীবন নকশা:
15000 ঘন্টা
মডেল:
14, 17, 20, 25, 32, 40
ওজন:
0.4 থেকে 4.4 কেজি
গ্যারান্টি:
১ বছর
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

উচ্চ পজিশনিং যথার্থতা LHT - II সিরিজ স্টেইন ওয়েভ রিডিউসার গিয়ার ইউনিট


পণ্যের বর্ণনা

LHT-II সিরিজকে মোটর ডাইরেক্ট ড্রাইভ বলা হয়।ক্রস স্লাইডার টাইপ ওয়েভ জেনারেটর ব্যবহার করে হারমোনিক রিডাক্টর

এই নকশাটি আরও কমপ্যাক্ট এবং ইনস্টলেশনের জন্য সহজ।

এলএইচটি-২ সিরিজের গিয়ার ইউনিটগুলি রোবট, হিউম্যানয়েড রোবট, সেমিকন্ডাক্টর উত্পাদন সরঞ্জাম, এফপিডি উত্পাদন সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহার করা যেতে পারে।

মূল বৈশিষ্ট্য

  • কম্প্যাক্ট এবং সংক্ষিপ্ত নকশা
  • ইনপুট এবং আউটপুট কোঅক্সিয়াল
  • শূন্য প্রতিক্রিয়া
  • মোটর সরাসরি ড্রাইভ
  • দুর্দান্ত অবস্থান সঠিকতা এবং ঘূর্ণন নির্ভুলতা

এসপিইসিফিকেশনs

LHT-II সিরিজের নামমাত্র পরামিতি টেবিল

মডেল হ্রাস অনুপাত ইনপুট 2000r/min এ নামমাত্র টর্ক স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি
(গ্রীস)
অনুমোদিত গড় ইনপুট ঘূর্ণন গতি
(গ্রীস)
প্রতিক্রিয়া ওজন ডিজাইন লাইফ
Nm কেজিএফএম Nm কেজিএফএম Nm কেজিএফএম Nm কেজিএফএম r/min r/min আর্ক সেক কেজি ঘন্টা
14 50 5.4 0.55 18 1.8 6.9 0.7 35 3.6 8500 3500 ≤20 0.4 10000
80 7.8 0.8 23 2.4 11 1.1 47 4.8 15000
100 7.8 0.8 28 2.9 11 1.1 54 5.5 15000
120 7.8 0.8 28 2.9 11 1.1 54 5.5 15000
17 50 16 1.6 34 3.5 26 2.6 70 7.1 7300 3500 ≤20 0.54 10000
80 22 2.2 43 4.4 27 2.7 87 8.9 15000
100 24 2.4 54 5.5 39 4 110 11 15000
120 24 2.4 54 5.5 39 4 86 8.8 15000
20 50 25 2.5 56 5.7 34 3.5 98 10 6500 3500 ≤20 0.72 10000
80 34 3.5 74 7.5 47 4.8 127 13 15000
100 40 4.1 82 8.4 49 5 147 15 15000
120 40 4.1 87 8.9 49 5 147 15 15000
160 40 4.1 92 9.4 49 5 147 15 15000
25 50 39 4 98 10 55 5.6 186 19 5600 3500 ≤20 1.22 10000
80 63 6.4 137 14 87 8.9 255 26 15000
100 67 6.8 157 16 108 11 284 29 15000
120 67 6.8 167 17 108 11 304 31 15000
32 50 76 7.8 216 22 108 11 382 39 4800 3500 ≤20 2.54 10000
80 118 12 304 31 167 17 568 58 15000
100 137 14 333 34 216 22 647 66 15000
120 137 14 353 36 216 22 686 70 15000
40 50 137 14 402 41 196 20 686 70 4000 3000 ≤20 4.4 10000
80 206 21 519 53 284 29 980 100 15000
100 265 27 568 58 372 38 1080 110 15000
120 294 30 617 63 451 46 1180 120 15000

বিস্তারিত ছবি

কাস্টম স্ট্রেনওয়েভ হারমোনিক গিয়ার রিডাক্টর গিয়ার ইউনিট উচ্চ পজিশনিং নির্ভুলতা 0

এলএইচটি-২ হারমোনিক গিয়ারগুলির মূল বৈশিষ্ট্য
পণ্য মোটর ডাইরেক্ট ড্রাইভ টেনশন ওয়েভ রিডাক্টর
উপাদান
ইস্পাত, অ্যালুমিনিয়াম, পলিউরেথেন, লেয়ার এবং সিলিং, লুব্রিকেন্ট
হ্রাস অনুপাত
50১ থেকে ১৬০ঃ1
প্রতিক্রিয়া
২০ আর্ক সেকেন্ডের কম
গড় ইনপুট গতি
৩৫০০ ঘন্টা/মিনিট
সর্বাধিক ইনপুট গতি
8500 r/min
ডিজাইন লাইফ
১৫০০০ ঘন্টা
মডেল
14, ১৭, ২০, ২৫, ৩২, ৪০
ওজন
0.৪ থেকে ৪.৪ কেজি
গ্যারান্টি ১ বছর

পিডিএফ অঙ্কন ডাউনলোড


LHT-14-XX-U-II.pdf     LHT-17-XX-U-II.pdf     LHT-20-XX-U-II.pdf

LHT-32-XX-U-II.pdf     LHT-32-XX-U-II.pdf
