উৎপত্তি স্থল:
জিয়াংসু, চীন
পরিচিতিমুলক নাম:
Giant Precision
সাক্ষ্যদান:
ISO9001
মডেল নম্বার:
মডেল 14, 17, 20, 25, 32
পণ্যের বর্ণনা

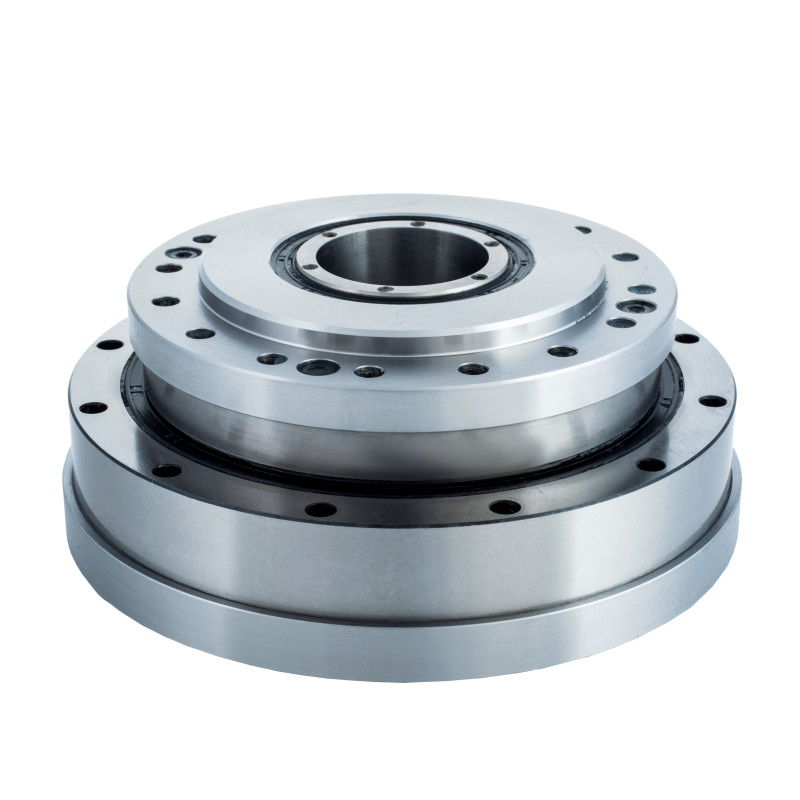

এলএইচডি-৩ সিরিজের স্টেইন ওয়েভ রিডাক্টর হল উচ্চ টর্ক ক্যাপাসিটি অতি সমতল গিয়ার ইউনিট।
এটি সহজেই সংহত করার জন্য একটি কম্প্যাক্ট এবং সহজ বিন্যাসে ডিজাইন করা হয়েছে, স্থান-সংকুচিত অ্যাপ্লিকেশনগুলির জন্য একটি ছোট পদচিহ্ন এবং হ্রাস ওজন সরবরাহ করতে সহায়তা করে।
এই আল্ট্রা ফ্ল্যাট গিয়ার রিডাক্টরগুলি রোবট শেষ জয়েন্ট এবং গ্রাহক-শেষ রিডাক্টর হিসাবে ব্যবহারের জন্য অত্যন্ত উপযুক্ত।
মূল বৈশিষ্ট্য
এলএইচডি-৩ সিরিজের নামমাত্র পরামিতি টেবিল
মডেল | হ্রাস অনুপাত | ইনপুট 2000r/min এ নামমাত্র টর্ক | স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক | গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান | অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক | সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি ((গ্রীস) | অনুমোদিত গড় ইনপুট ঘূর্ণন গতি ((গ্রীস) | প্রতিক্রিয়া | ওজন | ডিজাইন লাইফ |
Nm | Nm | Nm | Nm | r/min | r/min | আর্ক সেক | কেজি | ঘন্টা | ||
14 | 50 | 3.7 | 12 | 4.8 | 23 | 8500 | 3500 | ≤20 | 0.64 | 9000 |
80 | 5.4 | 16 | 7.7 | 35 | 10000 | |||||
100 | 5.4 | 19 | 7.7 | 35 | 10000 | |||||
17 | 50 | 11 | 23 | 18 | 48 | 7300 | 3500 | ≤20 | 0.87 | 9000 |
80 | 15 | 29 | 19 | 61 | 10000 | |||||
100 | 16 | 37 | 27 | 71 | 10000 | |||||
20 | 50 | 17 | 39 | 24 | 69 | 6500 | 3500 | ≤20 | 1.14 | 9000 |
80 | 24 | 51 | 33 | 89 | 10000 | |||||
100 | 28 | 57 | 34 | 95 | 10000 | |||||
25 | 50 | 27 | 69 | 38 | 127 | 5600 | 3500 | ≤20 | 1.75 | 9000 |
80 | 44 | 96 | 60 | 179 | 10000 | |||||
100 | 47 | 110 | 75 | 184 | 10000 | |||||
32 | 50 | 53 | 151 | 75 | 268 | 4000 | 3000 | ≤20 | 3.56 | 9000 |
80 | 83 | 213 | 117 | 398 | 10000 | |||||
100 | 96 | 233 | 151 | 420 | 10000 |
বিস্তারিত ছবি
এলএইচডি - তৃতীয় সিরিজের আল্ট্রা-ফ্ল্যাট স্টেনশন ওয়েভ রিডাক্টরের মূল বৈশিষ্ট্য | |||
পণ্য | আল্ট্রা-ফ্ল্যাট স্টেইন ওয়েভ রিডিউসার | ||
উপাদান
|
ইস্পাত, অ্যালুমিনিয়াম, পলিউরেথেন, লেয়ার এবং সিলিং, লুব্রিকেন্টস | ||
হ্রাস অনুপাত
|
50, ৮০, ১০০ | ||
প্রতিক্রিয়া
|
২০ আর্ক সেকেন্ডের কম | ||
গড় ইনপুট গতি
|
৩৫০০ ঘন্টা/মিনিট | ||
সর্বাধিক ইনপুট গতি
|
8500 r/min | ||
ডিজাইন লাইফ
|
১০০০ ঘন্টা | ||
মডেল
|
14, ১৭, ২০, ২৫, ৩২ | ||
ওজন
|
0৩৪ থেকে ১.৯ কেজি | ||
গ্যারান্টি | ১ বছর |
অ্যাপ্লিকেশন
![]() |
![]() |
![]() |
শিল্প রোবট | এয়ারস্পেস | প্যাকিং সিস্টেম |
পিডিএফ অঙ্কন ডাউনলোড
