কমপ্যাক্ট আল্ট্রা পাতলা হারমোনিক ড্রাইভ শিল্প ব্যবহার হারমোনিক গিয়ারবক্স

কমপ্যাক্ট আল্ট্রা পাতলা হারমোনিক ড্রাইভ শিল্প ব্যবহার হারমোনিক গিয়ারবক্স

Name: কমপ্যাক্ট আল্ট্রা পাতলা হারমোনিক ড্রাইভ শিল্প ব্যবহার হারমোনিক গিয়ারবক্স
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: মডেল 14, 17, 20, 25, 32
Availability: InStock

কমপ্যাক্ট টেনশন ওয়েভ গিয়ারবক্স

টেনশন ওয়েভ গিয়ারবক্স

কমপ্যাক্ট হারমোনিক গিয়ার হ্রাস

উৎপত্তি স্থল:

জিয়াংসু, চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

মডেল 14, 17, 20, 25, 32

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

কমপ্যাক্ট আল্ট্রা পাতলা হারমোনিক ড্রাইভ শিল্প ব্যবহার হারমোনিক গিয়ারবক্স

পণ্যের বিবরণ

পণ্য:

এলএইচডি - আই আল্ট্রা - ফ্ল্যাট হারমোনিক ড্রাইভ

উপাদান:

ইস্পাত, অ্যালুমিনিয়াম, পলিউরেথেন, লেয়ার এবং সিলিং, লুব্রিকেন্টস

হ্রাসকৃত অনুপাত:

50, 80, 100

নেতিবাচক প্রতিক্রিয়া:

≤20 আর্ক সেকেন্ড

গড় ইনপুট গতি:

3500 r/মিনিট

সর্বোচ্চ ইনপুট গতি:

8500 r/min

জীবন নকশা:

১০০০ ঘন্টা

মডেল:

14, 17, 20, 25, 32

ওজন:

0.34 থেকে 1.9 কেজি

গ্যারান্টি:

১ বছর

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

১টি সেট

মূল্য

To Be Negotiated

প্যাকেজিং বিবরণ

কার্টন বাক্স

ডেলিভারি সময়

3-4 সপ্তাহ

পরিশোধের শর্ত

টি/টি

যোগানের ক্ষমতা

প্রতি মাসে 20000 সেট

সম্পর্কিত পণ্য

হালকা ওজন ২.৪৭ কেজি মডেল ৩২ টেনশন ওয়েভ রিডিউসার লো ব্যাকল্যাশ হারমোনিক গিয়ার ইউনিট

সেরা দাম পান

নিম্ন প্রতিক্রিয়া এবং উচ্চ দক্ষতা মডেল 25 টেনশন ওয়েভ রিডিউসার অতি হালকা হারমোনিক গিয়ার ইউনিট

সেরা দাম পান

উচ্চ হ্রাস অনুপাত LSN সিরিজ মডেল 20 স্ট্রেন ওয়েভ রিডাক্টর 0.73kg হালকা ওজন গিয়ার ইউনিট

সেরা দাম পান

কমপ্যাক্ট এবং হালকা ডিজাইন এলএসএন সিরিজ স্ট্রেন ওয়েভ রিডিউসার মডেল 14 গিয়ার ইউনিট

সেরা দাম পান

আমাদের সাথে যোগাযোগ

যোগাযোগ করুন

পণ্যের বর্ণনা

কমপ্যাক্ট আল্ট্রা পাতলা হারমোনিক ড্রাইভ

পণ্যের বর্ণনা

এলএইচডি - আই সিরিজের হারমোনিক ড্রাইভ হ'ল উচ্চ টর্ক ক্যাপাসিটি আল্ট্রা-প্লেইন স্ট্রেন ওয়েভ গিয়ার ইউনিট।

এলএইচডি - আই সিরিজের হারমোনিক ড্রাইভগুলি সহজ সংহতকরণের জন্য একটি কমপ্যাক্ট এবং সহজ বিন্যাসের সাথে ডিজাইন করা হয়েছে, স্থান-সংকীর্ণ অ্যাপ্লিকেশনগুলির জন্য একটি ছোট পদচিহ্ন এবং হ্রাস ওজন সরবরাহ করতে সহায়তা করে।

এই অতি সমতল হারমোনিক গিয়ার হ্রাসকারী রোবট শেষ জয়েন্ট এবং গ্রাহকের শেষ হ্রাসকারী হিসাবে ব্যবহারের জন্য অত্যন্ত উপযুক্ত

মূল বৈশিষ্ট্য

অতি সমতল কাঠামো
কম্প্যাক্ট এবং সহজ নকশা
ছোট আকার এবং হালকা ওজন
উচ্চ টর্ক ক্ষমতা এবং উচ্চ অনমনীয়তা
কোএক্সিয়াল ইনপুট এবং আউটপুট

এলএইচডি সিরিজের হারমোনিক ড্রাইভের নামমাত্র পরামিতি টেবিল

মডেল	হ্রাস অনুপাত	ইনপুট 2000r/min এ নামমাত্র টর্ক	স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক	গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান	অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক	সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি ((গ্রীস)	অনুমোদিত গড় ইনপুট ঘূর্ণন গতি ((গ্রীস)	প্রতিক্রিয়া	ওজন	ডিজাইন লাইফ
		ইনপুট 2000r/min এ নামমাত্র টর্ক	স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক	গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান	অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক	সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি ((গ্রীস)	অনুমোদিত গড় ইনপুট ঘূর্ণন গতি ((গ্রীস)	প্রতিক্রিয়া	ওজন	ডিজাইন লাইফ
		Nm	Nm	Nm	Nm	r/min	r/min	আর্ক সেক	কেজি	ঘন্টা
14	50	3.7	12	4.8	23	8500	3500	≤20	0.34	9000
	80	5.4	16	7.7	35					10000
	100	5.4	19	7.7	35					10000
17	50	11	23	18	48	7300	3500	≤20	0.42	9000
	80	15	29	19	61					10000
	100	16	37	27	71					10000
20	50	17	39	24	69	6500	3500	≤20	0.54	9000
	80	24	51	33	89					10000
	100	28	57	34	95					10000
25	50	27	69	38	127	5600	3500	≤20	0.95	9000
	80	44	96	60	179					10000
	100	47	110	75	184					10000
32	50	53	151	75	268	4000	3000	≤20	1.9	9000
	80	83	213	117	398					10000
	100	96	233	151	420					10000

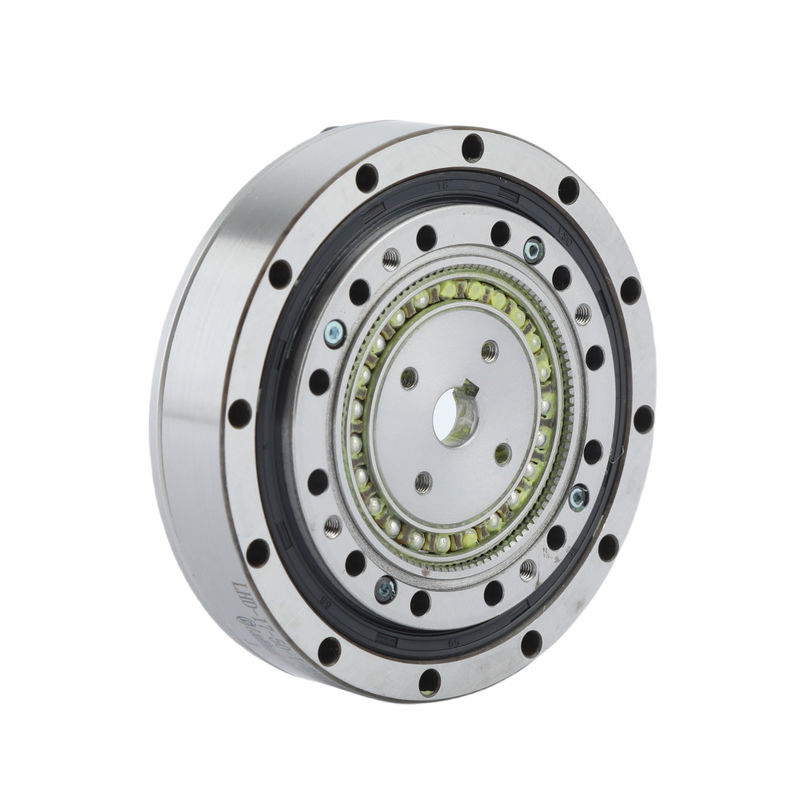

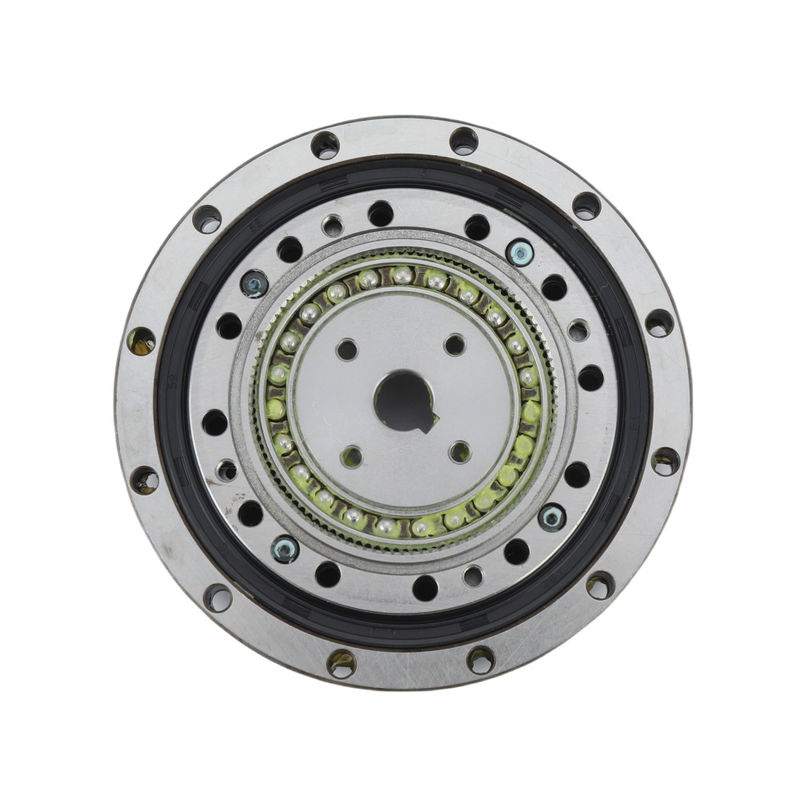

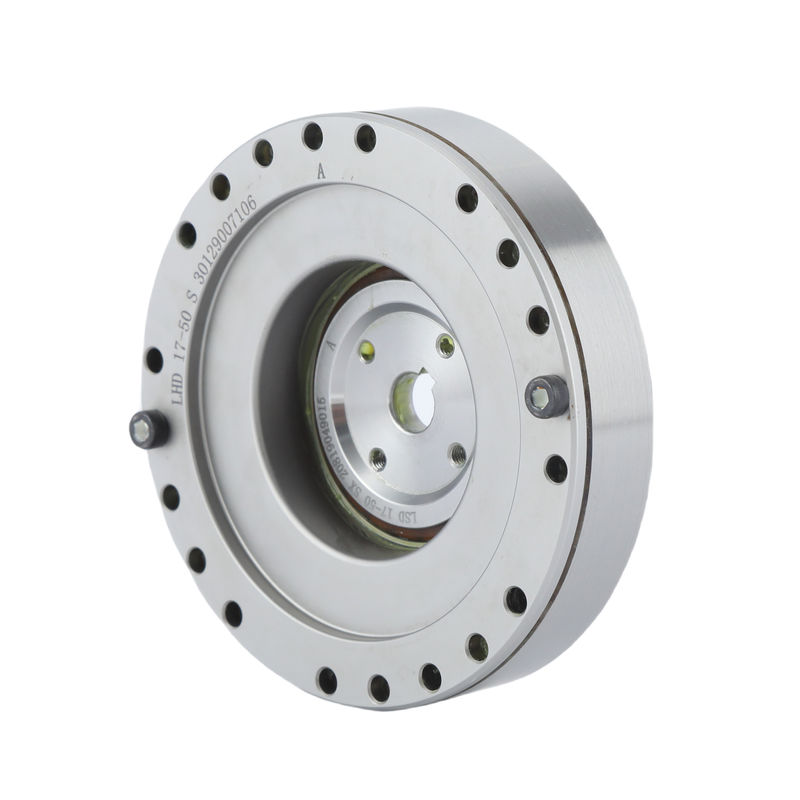

বিস্তারিত ছবিএলএইচডি সিরিজের হারমোনিক ড্রাইভ

আল্ট্রা - ফ্ল্যাট হারমোনিক রিডাক্টর গিয়ারবক্সের মূল বৈশিষ্ট্য
পণ্য	আল্ট্রা - ফ্ল্যাট হারমোনিক ড্রাইভ
উপাদান	ইস্পাত, অ্যালুমিনিয়াম, পলিউরেথেন, লেয়ার এবং সিলিং, লুব্রিকেন্টস
হ্রাস অনুপাত	50, ৮০, ১০০
প্রতিক্রিয়া	২০ আর্ক সেকেন্ডের কম
গড় ইনপুট গতি	৩৫০০ ঘন্টা/মিনিট
সর্বাধিক ইনপুট গতি	8500 r/min
ডিজাইন লাইফ	১০০০ ঘন্টা
মডেল	14, ১৭, ২০, ২৫, ৩২
ওজন	0৩৪ থেকে ১.৯ কেজি
গ্যারান্টি	১ বছর

অ্যাপ্লিকেশন


শিল্প রোবট	এয়ারস্পেস	উত্পাদন ব্যবস্থা

পিডিএফ অঙ্কন ডাউনলোড

LHD-14-XX-U-I.pdf LHD-17-XX-U-I.pdf LHD-20-XX-U-I.pdf

LHD-25-XX-U-I.pdf LHD-32-XX-U-I.pdf
