অতি পাতলা উচ্চ স্ট্যাটিক টর্ক হারমোনিক ড্রাইভ রোবোটিক্স হারমোনিক গিয়ারবক্স

অতি পাতলা উচ্চ স্ট্যাটিক টর্ক হারমোনিক ড্রাইভ রোবোটিক্স হারমোনিক গিয়ারবক্স

হাই স্ট্যাটিক টর্ক হারমোনিক ড্রাইভ গিয়ারবক্স

হ্রাস হারমোনিক ড্রাইভ গিয়ারবক্স

হাই স্ট্যাটিক টর্ক হারমোনিক রিডাকশন গিয়ার

উৎপত্তি স্থল:

জিয়াংসু, চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

মডেল 14, 17, 20, 25, 32

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
পণ্য:
LSD-I আল্ট্রা - ফ্ল্যাট স্ট্রেন ওয়েভ রিডুসার
উপাদান:
ইস্পাত, অ্যালুমিনিয়াম, পলিউরেথেন, লেয়ার এবং সিলিং, লুব্রিকেন্টস
হ্রাসকৃত অনুপাত:
50, 80, 100
নেতিবাচক প্রতিক্রিয়া:
≤20 আর্ক সেকেন্ড
গড় ইনপুট গতি:
3500 r/মিনিট
জীবন নকশা:
১০০০ ঘন্টা
মডেল:
14, 17, 20, 25, 32
ওজন:
0.37 থেকে 2.48 কেজি
রঙ:
স্লিভার
গ্যারান্টি:
১ বছর
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

অতি পাতলা উচ্চ স্ট্যাটিক টর্ক হারমোনিক ড্রাইভ


পণ্যের বর্ণনা

এলএসডি-আই সিরিজের হারমোনিক ড্রাইভকে আল্ট্রা-ফ্ল্যাট ড্রাইভ বলা হয়।টেনশন ওয়েভগিয়ার ইউনিট।

এই নমনীয় নকশা চমৎকার অবস্থান সঠিকতা এবং ঘূর্ণন নির্ভুলতা প্রদান করে

এই আল্ট্রা ফ্ল্যাট হারমোনিক ড্রাইভএটি রোবট এন্ড জয়েন্ট এবং গ্রাহকের শেষ রিডাক্টর হিসেবে ব্যবহারের জন্য খুবই উপযুক্ত।

এলএসডি সিরিজের হারমোনিক ড্রাইভের মূল বৈশিষ্ট্য

  • অতি সমতল কাঠামো
  • কম্প্যাক্ট এবং সংক্ষিপ্ত নকশা
  • উচ্চ স্ট্যাটিক টর্ক ক্ষমতা
  • ইনপুট এবং আউটপুট কোঅক্সিয়াল
  • দুর্দান্ত অবস্থান সঠিকতা এবং ঘূর্ণন নির্ভুলতা

নামমাত্র পরামিতি টেবিল এলএসডি - আই সিরিজ হারমোনিক ড্রাইভ

মডেল হ্রাস অনুপাত ইনপুট 2000r/min এ নামমাত্র টর্ক স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি
(গ্রীস)
অনুমোদিত গড় ইনপুট ঘূর্ণন গতি
(গ্রীস)
প্রতিক্রিয়া ওজন ডিজাইন লাইফ
Nm কেজিএফএম Nm কেজিএফএম Nm কেজিএফএম Nm কেজিএফএম r/min r/min আর্ক সেক কেজি ঘন্টা
14 50 3.7 0.38 12 1.2 4.8 0.49 24 2.4 8500 3500 ≤20 0.37 9000
80 5.4 0.55 16 1.6 7.7 0.79 35 3.6 10000
100 5.4 0.55 19 1.9 7.7 0.79 35 3.6 10000
17 50 11 1.1 23 2.3 18 1.9 48 4.9 7300 3500 ≤20 0.49 9000
80 15 1.5 29 3 19 1.9 61 6.2 10000
100 16 1.6 37 3.8 27 2.8 71 7.2 10000
20 50 17 1.7 39 4 24 2.4 69 7 6500 3500 ≤20 0.68 9000
80 24 2.4 51 5.2 33 3.4 89 9.1 10000
100 28 2.9 57 5.8 34 3.5 95 9.7 10000
25 50 27 2.8 69 7 38 3.9 127 13 5600 3500 ≤20 1.25 9000
80 44 4.5 96 9.8 60 6.1 179 18 10000
100 47 4.8 110 11 75 7.6 184 19 10000
32 50 53 5.4 151 15 75 7.6 268 27 4800 3500 ≤20 2.48 9000
80 83 8.5 213 22 117 12 398 41 10000
100 96 10 233 24 151 15 420 43 10000

বিস্তারিত ছবি

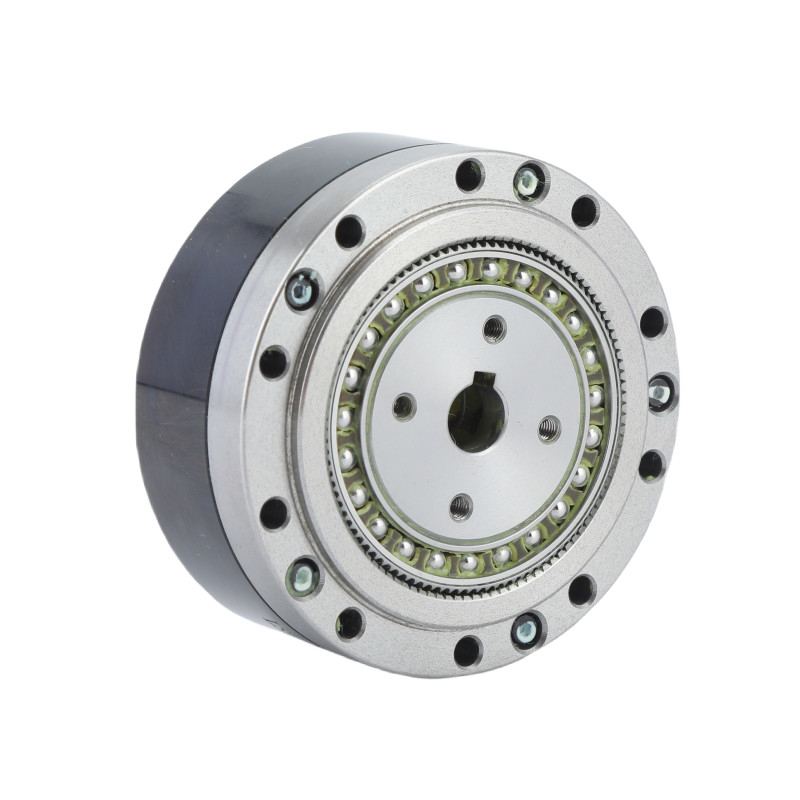

অতি পাতলা উচ্চ স্ট্যাটিক টর্ক হারমোনিক ড্রাইভ রোবোটিক্স হারমোনিক গিয়ারবক্স 0

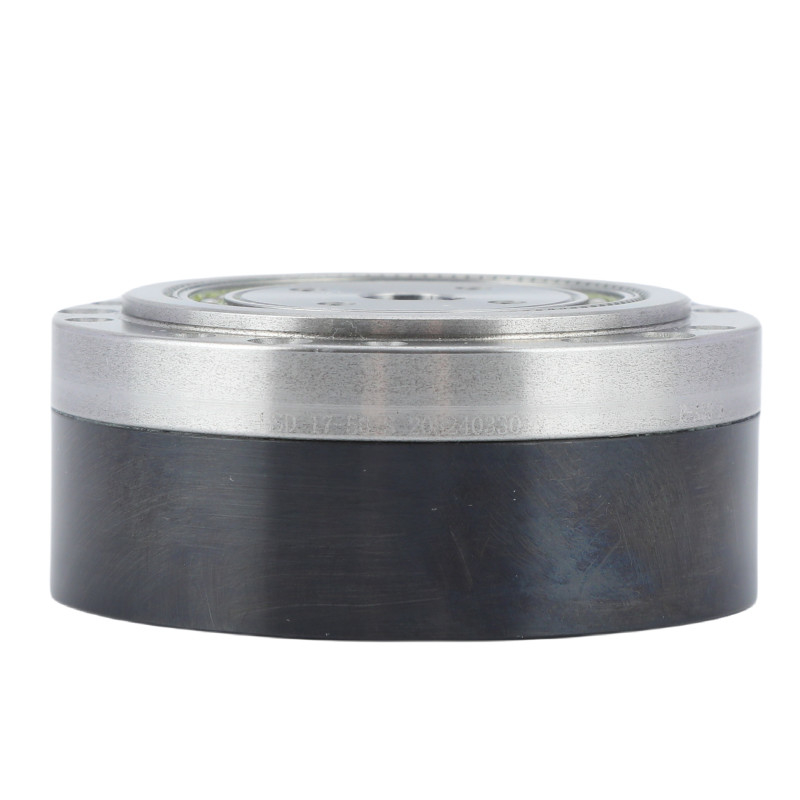

অতি পাতলা উচ্চ স্ট্যাটিক টর্ক হারমোনিক ড্রাইভ রোবোটিক্স হারমোনিক গিয়ারবক্স 1

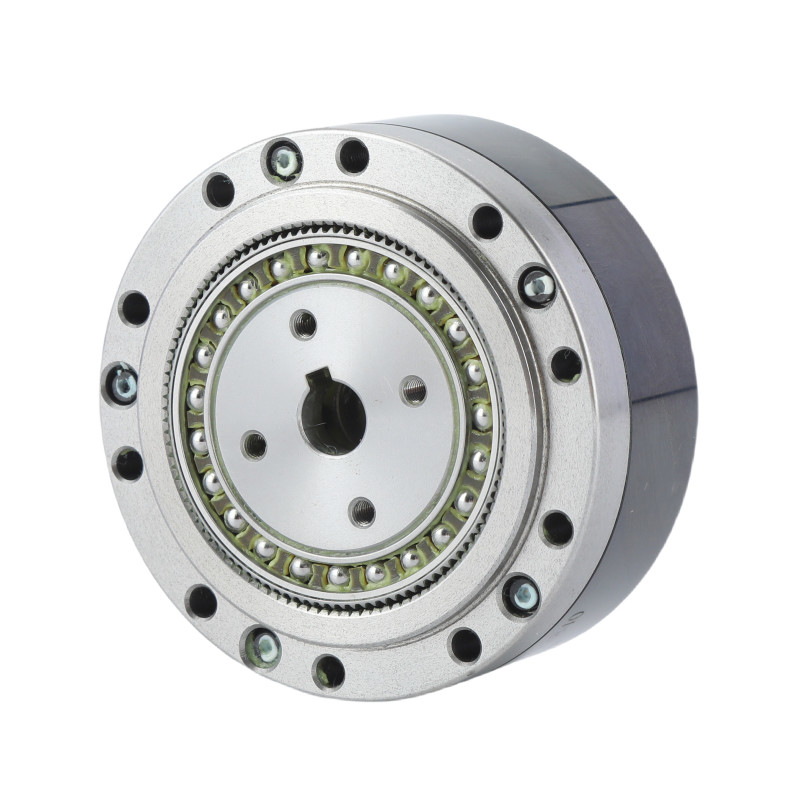

অতি পাতলা উচ্চ স্ট্যাটিক টর্ক হারমোনিক ড্রাইভ রোবোটিক্স হারমোনিক গিয়ারবক্স 2

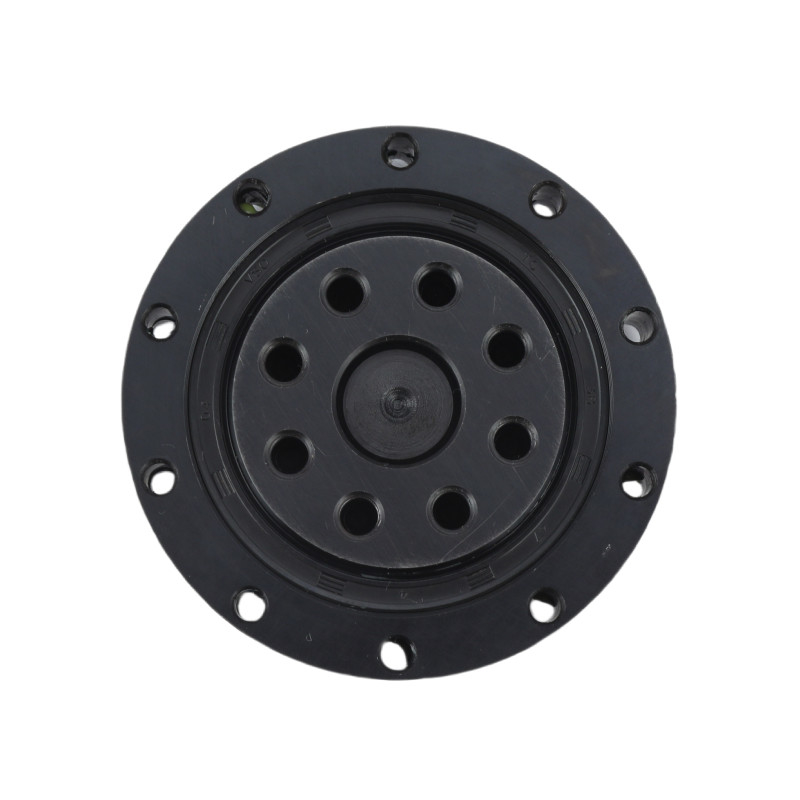

অতি পাতলা উচ্চ স্ট্যাটিক টর্ক হারমোনিক ড্রাইভ রোবোটিক্স হারমোনিক গিয়ারবক্স 3

এলএসডি - আই সিরিজের আল্ট্রা - ফ্ল্যাট স্ট্রেন ওয়েভ রিডিউসার এর মূল বৈশিষ্ট্য
পণ্য আল্ট্রা - ফ্ল্যাট হারমোনিক ড্রাইভ
উপাদান
ইস্পাত, অ্যালুমিনিয়াম, পলিউরেথেন, লেয়ার এবং সিলিং, লুব্রিকেন্টস
হ্রাস অনুপাত
50, ৮০, ১০০
প্রতিক্রিয়া
২০ আর্ক সেকেন্ডের কম
গড় ইনপুট গতি
৩৫০০ ঘন্টা/মিনিট
সর্বাধিক ইনপুট গতি
8500 r/min
ডিজাইন লাইফ
১০০০ ঘন্টা
মডেল
14, ১৭, ২০, ২৫, ৩২
ওজন
0.37 থেকে 2.48 কেজি
গ্যারান্টি ১ বছর

অ্যাপ্লিকেশন

  অতি পাতলা উচ্চ স্ট্যাটিক টর্ক হারমোনিক ড্রাইভ রোবোটিক্স হারমোনিক গিয়ারবক্স 4   অতি পাতলা উচ্চ স্ট্যাটিক টর্ক হারমোনিক ড্রাইভ রোবোটিক্স হারমোনিক গিয়ারবক্স 5   অতি পাতলা উচ্চ স্ট্যাটিক টর্ক হারমোনিক ড্রাইভ রোবোটিক্স হারমোনিক গিয়ারবক্স 6   অতি পাতলা উচ্চ স্ট্যাটিক টর্ক হারমোনিক ড্রাইভ রোবোটিক্স হারমোনিক গিয়ারবক্স 7
উৎপাদন ব্যবস্থা প্যাকিং সিস্টেম হিউমনোড রোবট চিকিৎসা সরঞ্জাম



পিডিএফ অঙ্কন ডাউনলোড


LSD-14-P-XX-U-I.pdf     এলএসডি-১৪-এক্স-এক্স-ইউ-আই.pdf     LSD-17-P-XX-U-I.pdf

এলএসডি-১৭-এক্স-এক্স-ইউ-আই.pdf     LSD-20-P-XX-U-I.pdf     LSD-20-XX-U-I.pdf

এলএসডি-২৫-পি-এক্স-এক্স-ইউ-আই.pdf     এলএসডি-২৫-এক্স-এক্স-ইউ-আই.pdf     LSD-32-P-XX-U-I.pdf

LSD-32-XX-U-I.pdf
