OEM মিনিটিউর স্ট্রেন ওয়েভ গিয়ার বক্স জিরো ব্যাকল্যাশ হারমোনিক ড্রাইভ গিয়ারবক্স

OEM মিনিটিউর স্ট্রেন ওয়েভ গিয়ার বক্স জিরো ব্যাকল্যাশ হারমোনিক ড্রাইভ গিয়ারবক্স

OEM স্ট্রেন ওয়েভ গিয়ার বক্স

হারমোনিক টেনশন ওয়েভ গিয়ারবক্স

OEM হারমোনিক গিয়ার ড্রাইভ

উৎপত্তি স্থল:

জিয়াংসু, চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

মডেল 8, মডেল 11

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
পণ্য:
ক্ষুদ্রাকৃতি হারমোনিক ড্রাইভ
উপাদান:
ইস্পাত, অ্যালুমিনিয়াম, পলিউরেথেন, লেয়ার এবং সিলিং, লুব্রিকেন্টস
হ্রাসকৃত অনুপাত:
50, 80, 100
নেতিবাচক প্রতিক্রিয়া:
≤30 আর্ক সেকেন্ড
গড় ইনপুট গতি:
3500 r/মিনিট
জীবন নকশা:
১০০০ ঘন্টা
মডেল:
8, ১১
ওজন:
0.06 থেকে 0.27 কেজি
গ্যারান্টি:
১ বছর
রঙ:
স্লিভার
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

উচ্চ লোড ক্যাপাসিটি মিনিয়েচার হারমোনিক ড্রাইভ


পণ্যের বর্ণনা

LS এবং LH সিরিজের মডেল 8 এবং মডেল 11 হারমোনিক ড্রাইভ গিয়ার ইউনিটগুলি মিনি-আকৃতির টেনশন ওয়েভ রিডিউসার হিসাবে পরিচিত।
এলএস এবং এলএইচ সিরিজের ক্ষুদ্রতম স্টেইন ওয়েভ রিডিউসারগুলি একটি খুব কমপ্যাক্ট প্যাকেজে উচ্চ অবস্থান নির্ভুলতা সরবরাহ করে।
এই হারমোনিক ড্রাইভগুলি সেমিকন্ডাক্টর এবং রোবোটিক্স অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত, বিশেষ করে ছোট শিল্প এবং সহযোগী রোবটগুলির জন্য আর্ম অক্ষের শেষ,শিল্প যন্ত্রপাতি যেখানে ওজন একটি সমালোচনামূলক কারণ.

মূল বৈশিষ্ট্য

• কমপ্যাক্ট এবং হালকা

• উচ্চ অবস্থান সঠিকতা

• উচ্চ টর্ক ক্ষমতা
• উচ্চ রেডিয়াল, অক্ষীয়, এবং মুহূর্ত লোড ক্ষমতা

• তিনটি হ্রাস অনুপাত উপলব্ধঃ 50: 1 থেকে 100:1

LS সিরিজের নামমাত্র পরামিতি টেবিল

মডেল হ্রাস অনুপাত ইনপুট 2000r/min এ নামমাত্র টর্ক স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি
(গ্রীস)
অনুমোদিত গড় ইনপুট ঘূর্ণন গতি
(গ্রীস)
প্রতিক্রিয়া ওজন ডিজাইন লাইফ
Nm কেজিএফএম Nm কেজিএফএম Nm কেজিএফএম Nm কেজিএফএম r/min r/min আর্ক সেক কেজি ঘন্টা
8 50 1.8 0.18 3.3 0.34 2.3 0.23 6.6 0.67 8500 3500 ≤40 0.08 10000
100 2.4 0.24 4.8 0.49 3.3 0.34 9 0.92 10000
11 50 3.5 0.36 8.3 0.85 5.5 0.56 17 1.73 8500 3500 ≤30 0.25 10000
80 4.5 0.46 9.9 1.01 8 0.82 22.5 2.3 0.17 10000

এলএইচ সিরিজের নামমাত্র পরামিতি টেবিল

মডেল হ্রাস অনুপাত ইনপুট 2000r/min এ নামমাত্র টর্ক স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি
(গ্রীস)
অনুমোদিত গড় ইনপুট ঘূর্ণন গতি
(গ্রীস)
প্রতিক্রিয়া ওজন ডিজাইন লাইফ
Nm কেজিএফএম Nm কেজিএফএম Nm কেজিএফএম Nm কেজিএফএম r/min r/min আর্ক সেক কেজি ঘন্টা
8 50 1.8 0.18 3.3 0.34 2.3 0.23 6.6 0.67 8500 3500 ≤40 0.06 10000
100 2.4 0.24 4.8 0.49 3.3 0.34 9 0.92 10000
11 50 3.5 0.36 8.3 0.85 5.5 0.56 17 1.73 8500 3500 ≤30 0.27 10000
80 4.5 0.46 9.9 1.01 8 0.82 22.5 2.3 10000
100 5 0.51 11 1.12 8.9 0.91 25 2.55 10000

বিস্তারিত ছবি

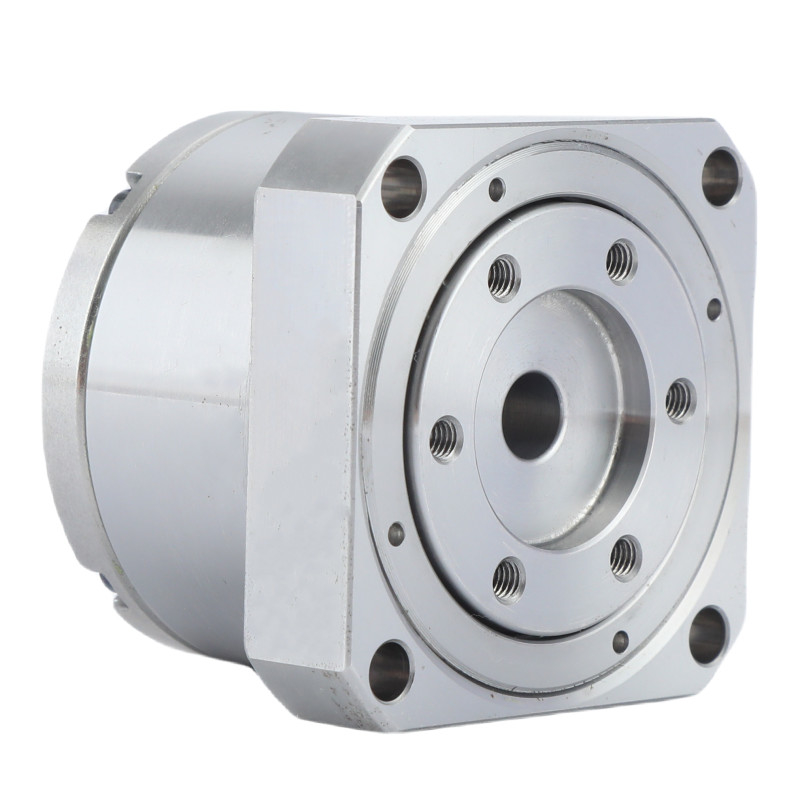

OEM মিনিটিউর স্ট্রেন ওয়েভ গিয়ার বক্স জিরো ব্যাকল্যাশ হারমোনিক ড্রাইভ গিয়ারবক্স 0

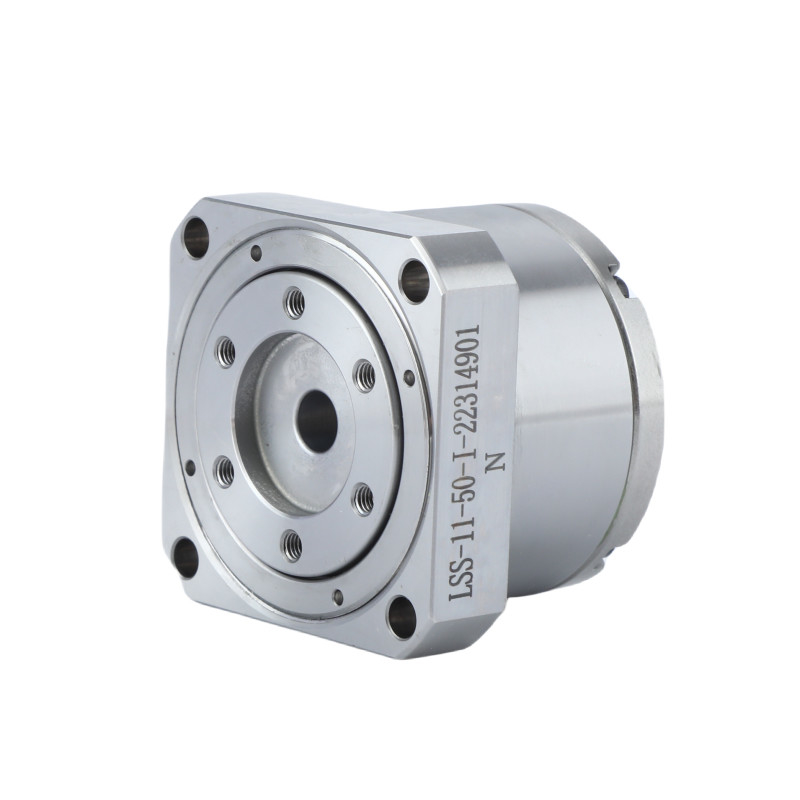

OEM মিনিটিউর স্ট্রেন ওয়েভ গিয়ার বক্স জিরো ব্যাকল্যাশ হারমোনিক ড্রাইভ গিয়ারবক্স 1

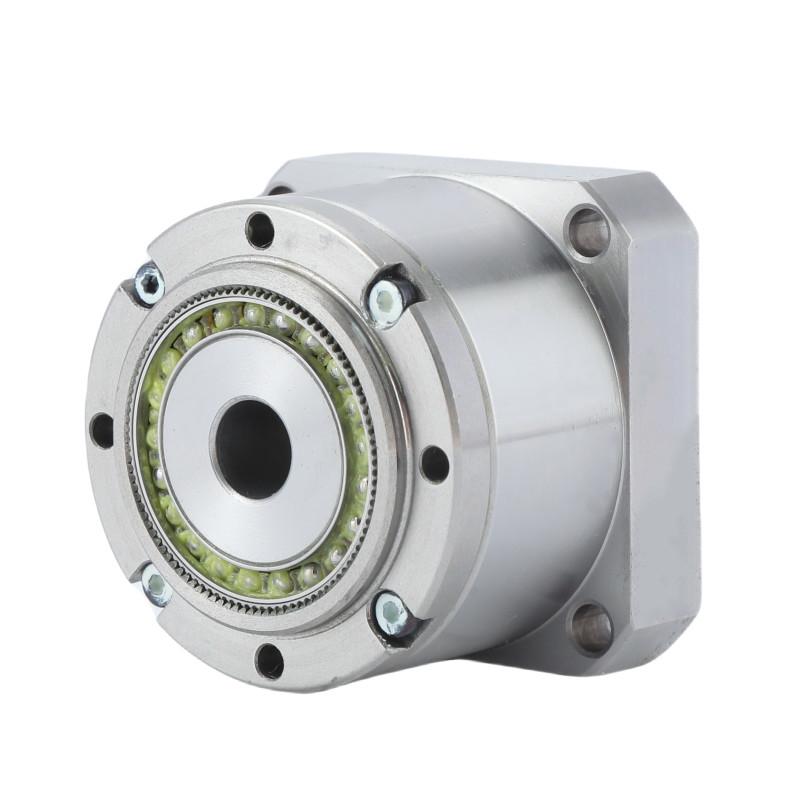

OEM মিনিটিউর স্ট্রেন ওয়েভ গিয়ার বক্স জিরো ব্যাকল্যাশ হারমোনিক ড্রাইভ গিয়ারবক্স 2

এর মূল বৈশিষ্ট্যএলএস এবং এলএইচ সিরিজের মিনিয়েচার হারমোনিক ড্রাইভ
পণ্য মিনি টেনশন ওয়েভ রিডিউসার
উপাদান
ইস্পাত, অ্যালুমিনিয়াম, পলিউরেথেন, লেয়ার এবং সিলিং, লুব্রিকেন্টস
হ্রাস অনুপাত
50, ৮০, ১০০
প্রতিক্রিয়া
৩০ আর্ক সেকেন্ডের কম
গড় ইনপুট গতি
৩৫০০ ঘন্টা/মিনিট
সর্বাধিক ইনপুট গতি
8500 r/min
ডিজাইন লাইফ
১০০০ ঘন্টা
মডেল
8, ১১
ওজন
0.০৬ থেকে ০.২৭ কেজি
গ্যারান্টি ১ বছর

প্রয়োগ

হারমোনিক ড্রাইভ বা হারমোনিক গিয়ার ড্রাইভ হ'ল বিশেষায়িত গিয়ার প্রক্রিয়া যা তাদের নির্ভুলতা এবং কমপ্যাক্ট ডিজাইনের জন্য পরিচিত।তাদের অনন্য বৈশিষ্ট্যগুলির কারণে তারা বিভিন্ন ক্ষেত্রে অ্যাপ্লিকেশন খুঁজে পায়.

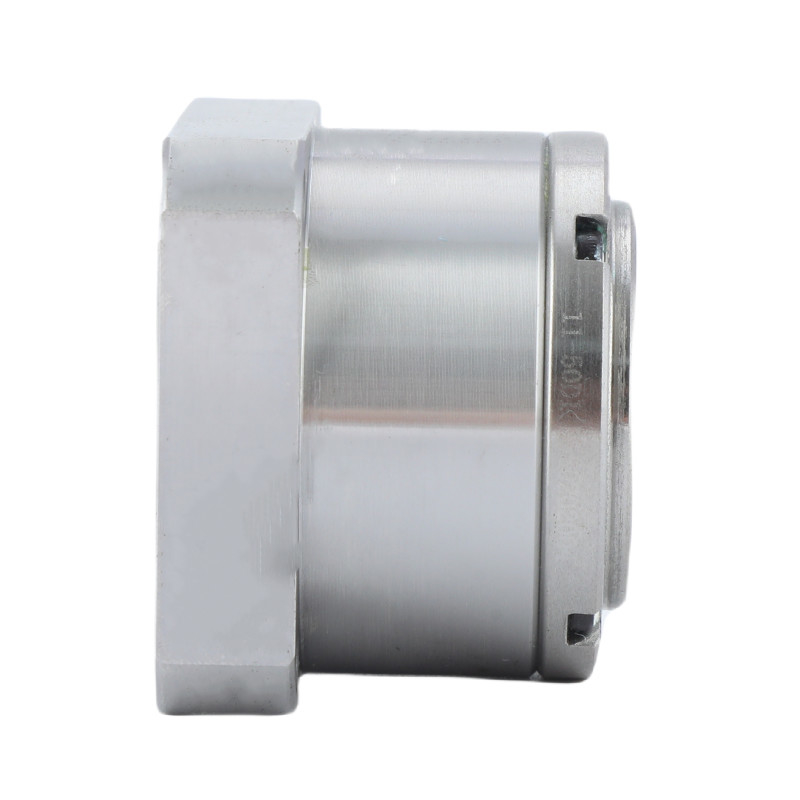

রোবোটিক্স হারমোনিক ড্রাইভগুলি তাদের উচ্চ টর্ক-টু-ওয়েট অনুপাত এবং নির্ভুলতার জন্য রোবোটিকগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। তারা রোবোটিক বাহু এবং পায়ে সূক্ষ্ম নিয়ন্ত্রণ এবং অবস্থান অর্জনে সহায়তা করে।   OEM মিনিটিউর স্ট্রেন ওয়েভ গিয়ার বক্স জিরো ব্যাকল্যাশ হারমোনিক ড্রাইভ গিয়ারবক্স 3
এয়ারস্পেস এয়ারস্পেস ইঞ্জিনিয়ারিংয়ে, এই ড্রাইভগুলি তাদের নির্ভরযোগ্যতা এবং কম্প্যাক্টতার কারণে স্যাটেলাইট এবং মহাকাশযান সিস্টেমে ব্যবহৃত হয়।উচ্চ নির্ভুলতা এবং ন্যূনতম প্রতিক্রিয়া প্রয়োজন যে প্রক্রিয়াগুলিতে তারা অপরিহার্যযেমন স্যাটেলাইট অ্যান্টেনা এবং ল্যান্ডিং গার্ড।   OEM মিনিটিউর স্ট্রেন ওয়েভ গিয়ার বক্স জিরো ব্যাকল্যাশ হারমোনিক ড্রাইভ গিয়ারবক্স 4
চিকিৎসা সরঞ্জাম হার্মোনিক ড্রাইভগুলি বিভিন্ন চিকিৎসা যন্ত্রপাতিতে ব্যবহার করা হয়, যার মধ্যে সার্জিক্যাল রোবট এবং ডায়াগনস্টিক সরঞ্জাম অন্তর্ভুক্ত।তাদের যথার্থতা এবং মসৃণ গতি জটিল অপারেশন এবং সঠিক রোগ নির্ণয়ের জন্য অত্যন্ত গুরুত্বপূর্ণ.   OEM মিনিটিউর স্ট্রেন ওয়েভ গিয়ার বক্স জিরো ব্যাকল্যাশ হারমোনিক ড্রাইভ গিয়ারবক্স 5
শিল্প অটোমেশন এগুলি উপাদান হ্যান্ডলিং, সমাবেশ এবং মেশিন টুলগুলির মতো কাজগুলির জন্য শিল্প অটোমেশন সিস্টেমে ব্যবহৃত হয়।সঠিকতা বজায় রেখে তাদের উচ্চ লোড পরিচালনা করার ক্ষমতা তাদের এই অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে.   OEM মিনিটিউর স্ট্রেন ওয়েভ গিয়ার বক্স জিরো ব্যাকল্যাশ হারমোনিক ড্রাইভ গিয়ারবক্স 6
অপটিক্যাল সিস্টেম হারমোনিক ড্রাইভগুলি অপটিক্যাল সিস্টেমে ব্যবহৃত হয়, যেমন উচ্চ-নির্ভুলতাযুক্ত টেলিস্কোপ এবং ক্যামেরা, যেখানে সঠিক অবস্থান এবং ন্যূনতম যান্ত্রিক খেলা অত্যন্ত গুরুত্বপূর্ণ।   OEM মিনিটিউর স্ট্রেন ওয়েভ গিয়ার বক্স জিরো ব্যাকল্যাশ হারমোনিক ড্রাইভ গিয়ারবক্স 7
অটোমোটিভ অটোমোটিভ অ্যাপ্লিকেশনগুলিতে, হারমোনিক ড্রাইভগুলি এমন সিস্টেমে পাওয়া যায় যা কমপ্যাক্ট এবং দক্ষ গতি নিয়ন্ত্রণের প্রয়োজন,যেমনঃ নির্দিষ্ট ধরনের স্টিয়ারিং মেশিন বা উন্নত ড্রাইভার সহায়তা সিস্টেম (ADAS).   OEM মিনিটিউর স্ট্রেন ওয়েভ গিয়ার বক্স জিরো ব্যাকল্যাশ হারমোনিক ড্রাইভ গিয়ারবক্স 8
