উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
Giant Precision
সাক্ষ্যদান:
ISO9001
মডেল নম্বার:
LSS-14/17/20/20/25/32/40-XX-UI
পণ্যের বর্ণনা
এলএসএস - আই সিরিজের হারমোনিক গিয়ার ইউনিটগুলি কম ক্ষতিগ্রস্থ অংশগুলির সাথে কাপ আকারের মোটর সরাসরি ড্রাইভ স্ট্রেস ওয়েভ হ্রাসকারী হিসাবে পরিচিত।
এই নকশাটি আরও কমপ্যাক্ট এবং দক্ষতার সাথে স্থান ব্যবহারের অনুমতি দেয়, উচ্চ দক্ষতা, নির্ভুলতা এবং কম রক্ষণাবেক্ষণের মতো সুবিধাগুলি সরবরাহ করে, যেহেতু কম উপাদানগুলি পরিধানের জন্য প্রবণ,পরিষেবা জীবনকে ব্যাপকভাবে বাড়িয়ে তোলে.
এলএসএস - আই সিরিজের হারমোনিক গিয়ার ইউনিটগুলি রোবট, সিএনসি সরঞ্জাম এবং ঘূর্ণন সরঞ্জামগুলির মতো অটোমেশন সরঞ্জাম, অর্ধপরিবাহী উত্পাদন, চিকিৎসা সরঞ্জাম ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।
মূল বৈশিষ্ট্য
এসপিইসিফিকেশনs
মডেল | হ্রাস অনুপাত | ইনপুট 2000r/min এ নামমাত্র টর্ক | স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক | গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান | অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক | সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি | অনুমোদিত গড় ইনপুট ঘূর্ণন গতি | প্রতিক্রিয়া | ওজন | ডিজাইন লাইফ | ||||
গ্রীস | গ্রীস | |||||||||||||
Nm | কেজিএফএম | Nm | কেজিএফএম | Nm | কেজিএফএম | Nm | কেজিএফএম | r/min | r/min | আর্ক সেক | কেজি | ঘন্টা | ||
14 | 50 | 5.4 | 0.55 | 18 | 1.8 | 6.9 | 0.7 | 35 | 3.6 | 8500 | 3500 | ≤20 | 0.51 | 10000 |
80 | 7.8 | 0.8 | 23 | 2.4 | 11 | 1.1 | 47 | 4.8 | 15000 | |||||
100 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
120 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
17 | 50 | 16 | 1.6 | 34 | 3.5 | 26 | 2.6 | 70 | 7.1 | 7300 | 3500 | ≤20 | 0.67 | 10000 |
80 | 22 | 2.2 | 43 | 4.4 | 27 | 2.7 | 87 | 8.9 | 15000 | |||||
100 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 108 | 11 | 15000 | |||||
120 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 86 | 8.8 | 15000 | |||||
20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤20 | 0.96 | 10000 |
80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
25 | 50 | 39 | 4 | 98 | 10 | 55 | 5.6 | 186 | 19 | 5600 | 3500 | ≤20 | 1.46 | 10000 |
80 | 63 | 6.4 | 137 | 14 | 87 | 8.9 | 255 | 26 | 15000 | |||||
100 | 67 | 6.8 | 157 | 16 | 108 | 11 | 284 | 29 | 15000 | |||||
120 | 67 | 6.8 | 167 | 17 | 108 | 11 | 304 | 31 | 15000 | |||||
32 | 50 | 76 | 7.8 | 216 | 22 | 108 | 11 | 382 | 39 | 4800 | 3500 | ≤20 | 3.11 | 10000 |
80 | 118 | 12 | 304 | 31 | 167 | 17 | 568 | 58 | 15000 | |||||
100 | 137 | 14 | 333 | 34 | 216 | 22 | 647 | 66 | 15000 | |||||
120 | 137 | 14 | 353 | 36 | 216 | 22 | 686 | 70 | 15000 | |||||
40 | 50 | 137 | 14 | 402 | 41 | 196 | 20 | 686 | 70 | 4000 | 3000 | ≤20 | 4.6 | 10000 |
80 | 206 | 21 | 519 | 53 | 284 | 29 | 980 | 100 | 15000 | |||||
100 | 265 | 27 | 568 | 58 | 372 | 38 | 1080 | 110 | 15000 | |||||
120 | 294 | 30 | 617 | 63 | 451 | 46 | 1180 | 120 | 15000 |

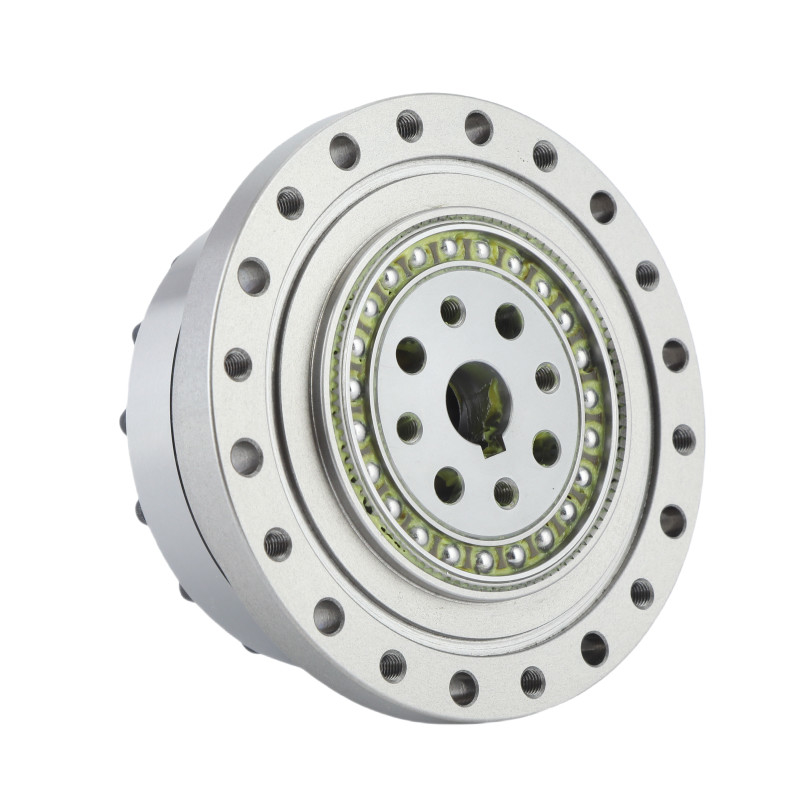

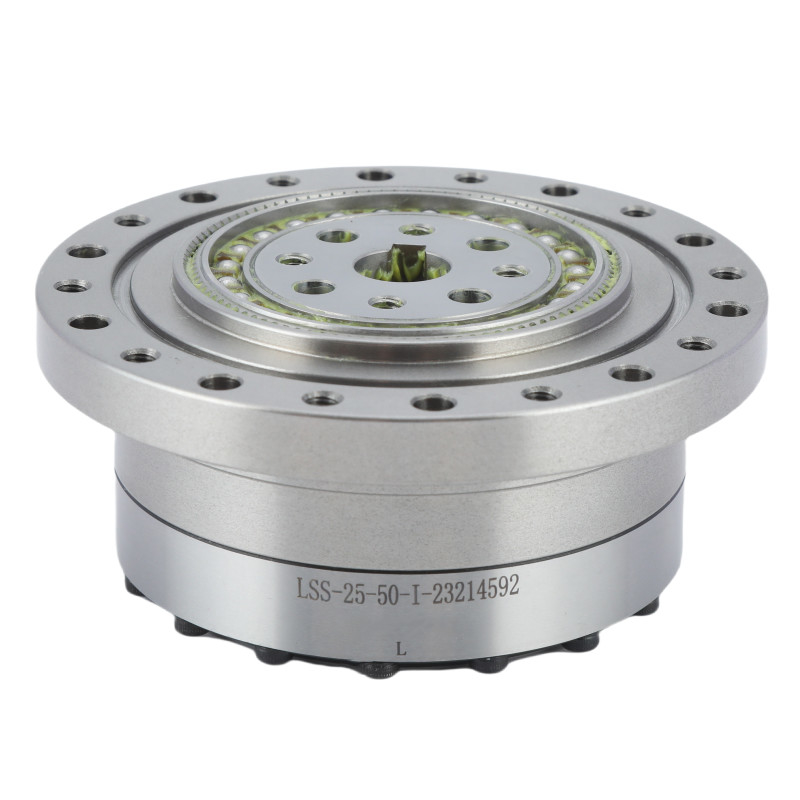

বিস্তারিত ছবি
এলএসএস-আই সিরিজের হারমোনিক গিয়ার ইউনিটের মূল বৈশিষ্ট্য | |||
পণ্য | হারমোনিক গিয়ার ইউনিট | ||
উপাদান
|
ইস্পাত, অ্যালুমিনিয়াম, পলিউরেথেন, লেয়ার এবং সিলিং, লুব্রিকেন্ট | ||
হ্রাস অনুপাত
|
50, ৮০, ১০০, ১২০ | ||
প্রতিক্রিয়া
|
১০ আর্ক সেকেন্ডের কম | ||
গড় ইনপুট গতি
|
3000 বা 3500 r/min | ||
সর্বাধিক ইনপুট গতি
|
8500 r/min | ||
ডিজাইন লাইফ
|
১৫০০০ ঘন্টা | ||
মডেল
|
14, ১৭, ২০, ২৫, ৩২, ৪০ | ||
ওজন
|
0.৫১ থেকে ৪.৬ কেজি | ||
গ্যারান্টি | ১ বছর |
পিডিএফ অঙ্কন
